3D打印塑料漏斗成型模具结构设计

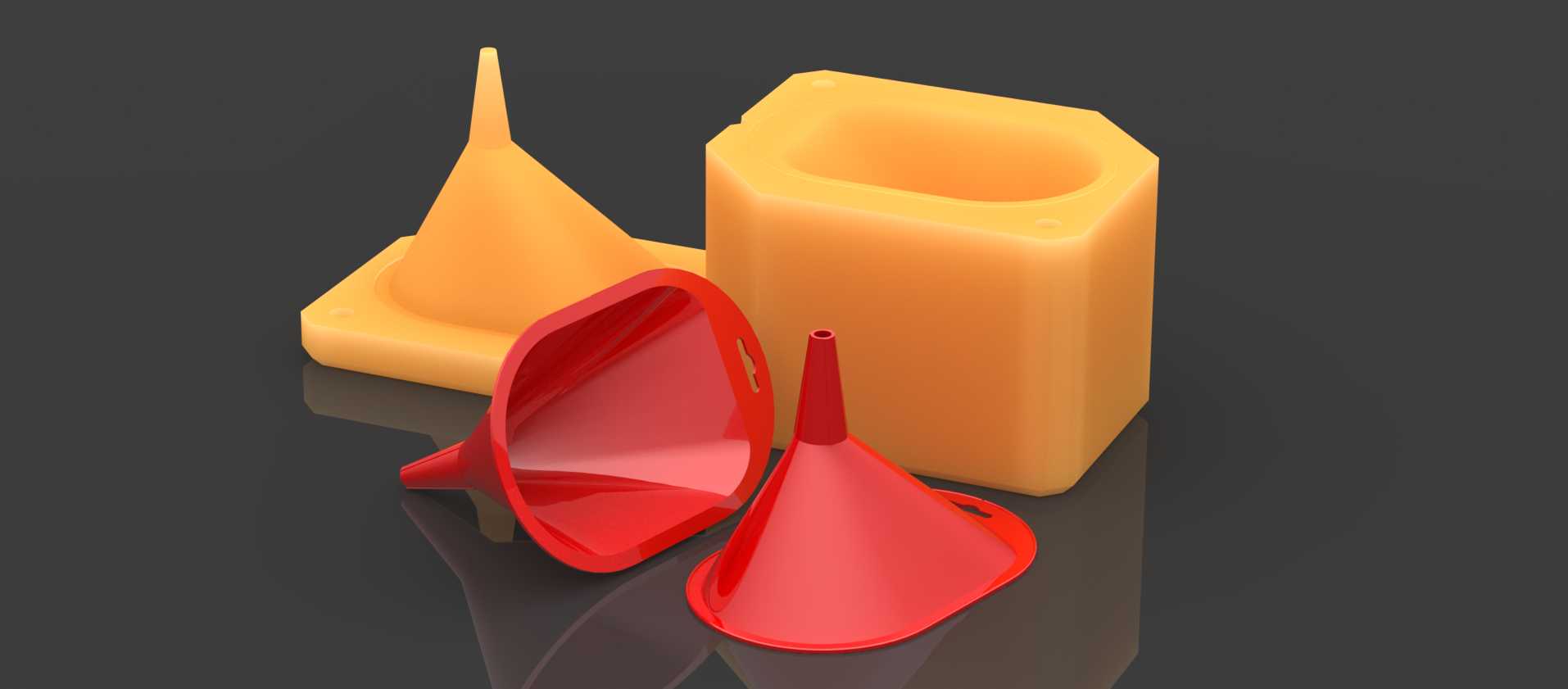

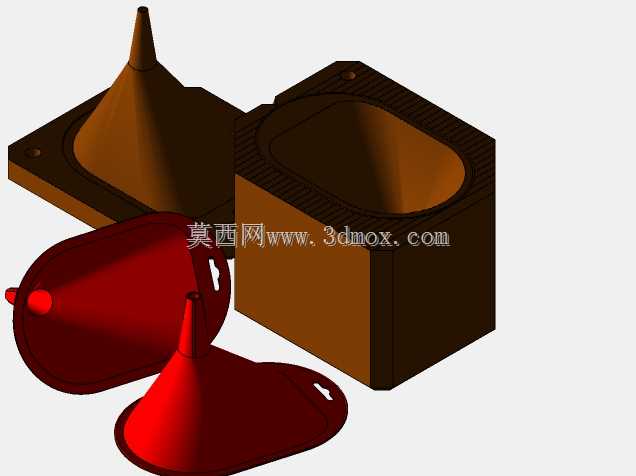

这套模具主要面向小批量塑料漏斗的快速试制场景，适配桌面级FDM3D打印设备加工，无需传统开模的复杂工序，就能完成不同规格漏斗的成型作业，覆盖实验室耗材分装、小型汽修机油加注、家用液体转移等多场景的漏斗生产需求。从结构设计逻辑来看，整套模具拆分了模腔、定位边、脱模斜度三个核心部分，模腔完全贴合漏斗的锥形曲面造型，针对不同口径的漏斗分别做了独立的型腔设计，其中大口径敞口漏斗的模腔做了边缘加厚处理，避免打印过程中出现翘曲变形，小口径尖嘴漏斗的模腔在出料端做了0.2mm的余量预留，抵消PLA、ABS等常见3D打印材料冷却收缩带来的尺寸偏差。模具的合模定位边采用了凹凸嵌合结构，不需要额外的紧固件就能完成上下模的对齐，合模间隙控制在0.1mm以内，既可以防止注料时出现溢边问题，也能在成型后快速拆分脱模，不需要借助专用撬具就能取出成品漏斗。从安装边界来看，整套模具的外形尺寸适配常规220*220mm打印幅面的桌面3D打印机，最大模腔的外轮廓尺寸不超过180mm，打印时不需要额外添加支撑结构，模腔内壁做了Ra1.6的表面粗糙度预留，打印完成后只需要简单打磨就能达到注料要求的光滑度，不会出现塑料粘模的问题。在功能设计上，模具兼顾了不同壁厚漏斗的生产需求，模腔的壁厚调节范围在1mm到3mm之间，既可以生产一次性薄款分装漏斗，也能生产壁厚较大的耐用工装漏斗，针对漏斗边缘的挂孔结构，模具上做了对应的抽芯位，成型后不需要二次打孔就能直接得到带挂孔的成品，方便使用时悬挂收纳。实际使用过程中，这套模具不需要配套大型注塑设备，采用常温固化的浇注型塑料或者低熔点热熔材料就能完成注料，注料口设置在模腔的顶部边缘位置，不会在漏斗的工作面上留下浇口痕迹，减少后续的修整工作量。针对不同使用场景的漏斗造型，模具的型腔做了差异化的曲面过渡，尖嘴款漏斗的流道做了顺滑的锥面过渡，没有直角拐点，加注液体时不会出现积液残留，敞口款漏斗的上口做了外翻边设计，和容器口贴合时密封性更好，不会出现液体侧漏的问题。
