3D打印发动机支座成型模具结构

这套模具面向小批量试制场景下的发动机支座生产需求，适配3D打印工艺的成型特性，无需传统钢模的复杂流道与冷却系统设计，可快速完成支座类结构件的样件打样与小批量交付。从实际应用场景来看，在新车型动力舱部件研发阶段，发动机支座的结构验证往往需要多轮迭代，传统开模周期长、改模成本高，这套3D打印成型模具可直接匹配快速试制流程，完成支座的胚体成型，满足台架测试、装配干涉验证阶段的样件需求，大幅缩短研发阶段的样件交付周期。

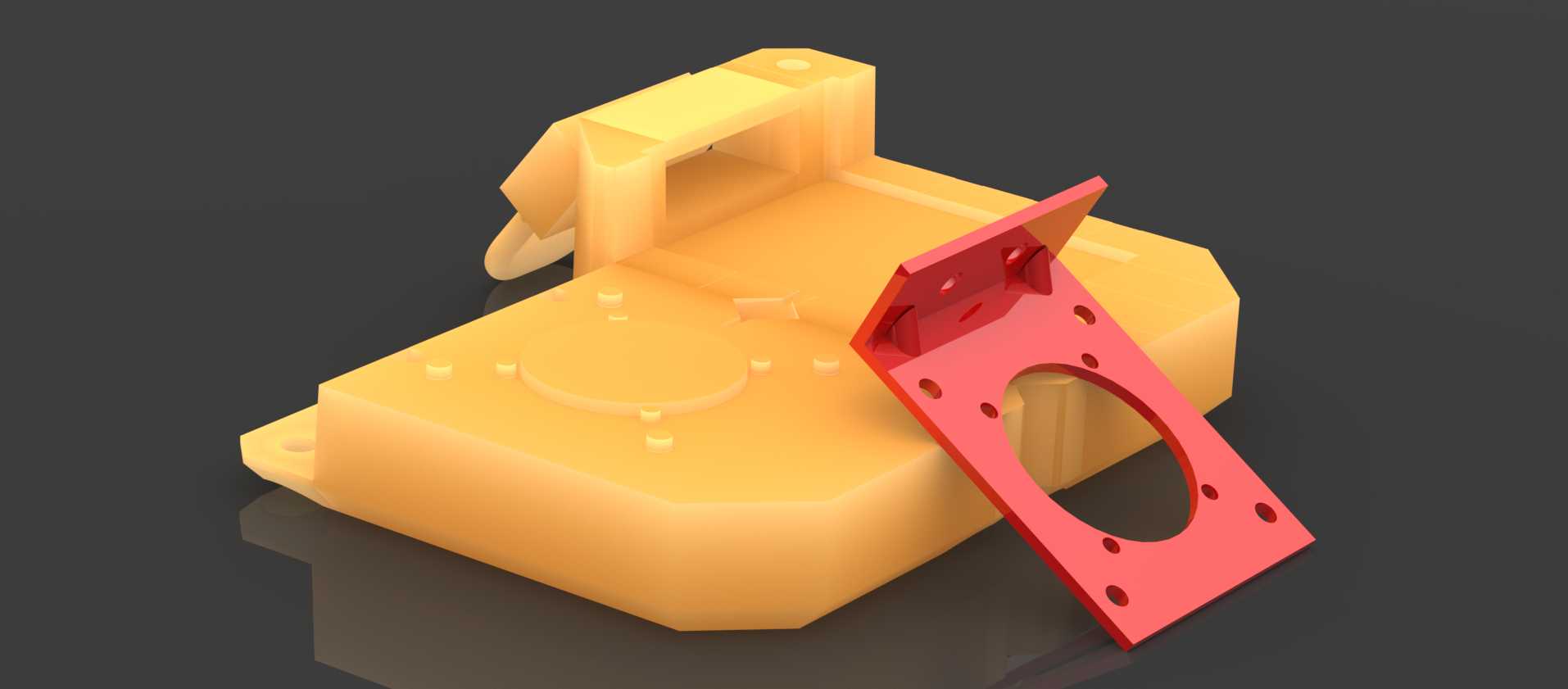

从功能特性上看，模具分为上下模体与侧抽定位结构两部分，黄色模体部分为支座主体的成型腔，腔体内预置了支座的安装凸台、定位凹槽的成型面，表面做了适配3D打印工艺的脱模斜度处理，避免打印完成后脱模时出现结构卡滞；红色侧抽结构对应支座侧面的安装孔位与避让缺口，合模时可精准嵌入模体对应的定位槽内，保证成型后孔位的位置度公差满足装配要求，开模时可先抽出侧部结构，再将成型后的支座从模腔中取出，无需额外的复杂顶出机构，适配3D打印模具的低强度特性，避免顶出过程中模体开裂。

设计思路上，整套模具完全围绕3D打印的工艺约束展开，模体的壁厚做了均匀化处理，避免打印过程中因壁厚差过大出现翘曲变形，所有棱边都做了圆角过渡，既减少打印过程中的应力集中，也能降低脱模时的摩擦阻力；模体边角处预置了定位凸台，合模时可快速完成上下模与侧抽结构的对位，无需额外的定位销配件，降低打印后的装配难度。

从安装边界与尺寸适配来看，模体整体外形为带切角的类矩形结构，底部为平整安装面，可直接固定在3D打印机的成型平台上，无需额外的工装夹具；侧抽结构的滑动行程完全覆盖支座侧面孔位的成型深度，抽出后不会与成型件产生干涉，模腔的成型尺寸完全匹配对应发动机支座的外形轮廓，预留了3D打印工艺的收缩余量，保证成型后的支座尺寸满足装配公差要求，可直接与发动机侧安装位、机舱悬置结构完成试装验证。
