适配3D打印制作的收音机挡板成型模具

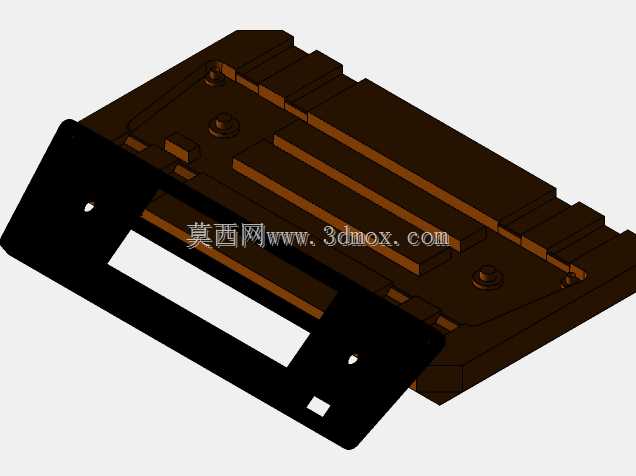

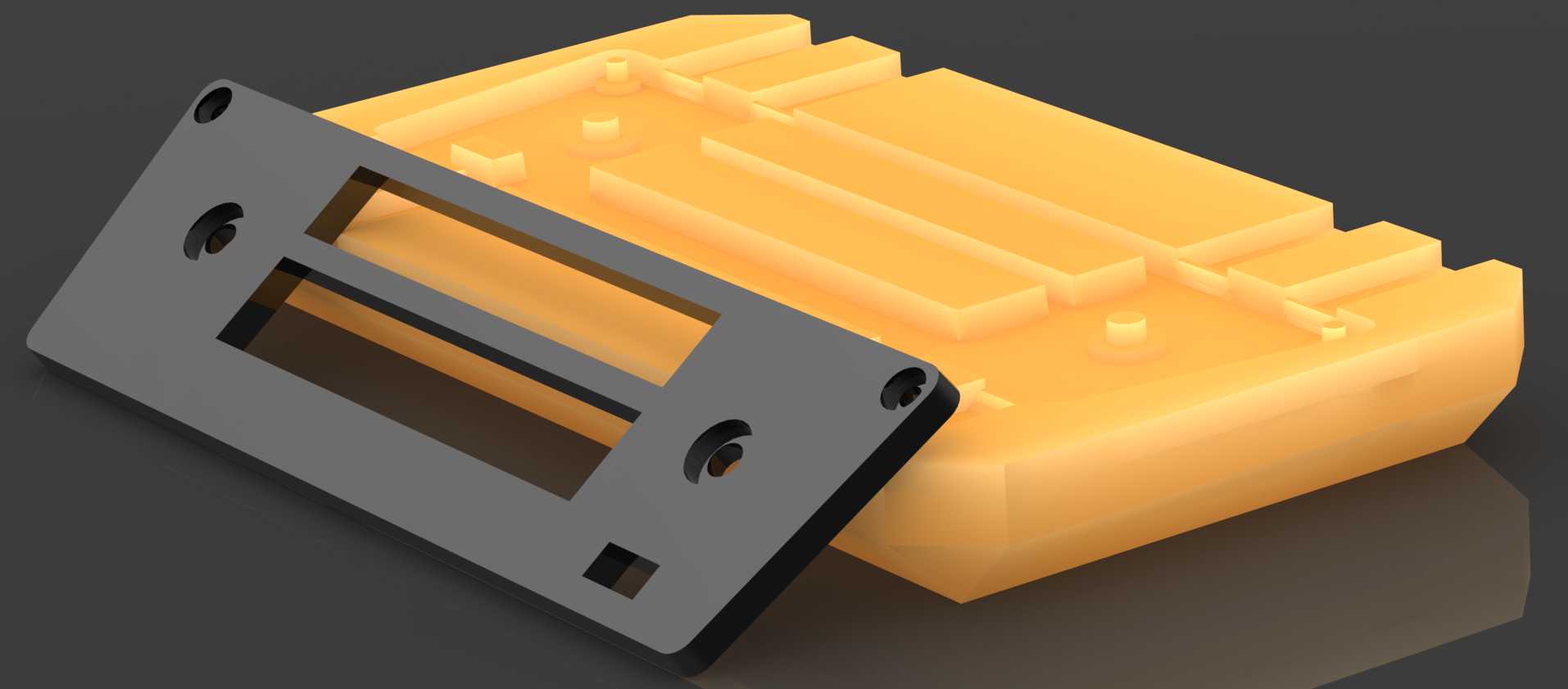

　　这套模具主要面向消费电子领域的收音机配件维修与小批量定制场景，针对老式收音机易损耗的前面板挡板做适配成型设计，解决存量老旧收音机配件停产、替换件开模成本过高的痛点，可直接通过桌面级FDM或光固化3D打印设备加工出模仁部件，无需传统钢模的复杂铣削、线切割工序，小批量打样周期能压缩到数小时级别。从实际使用逻辑来看，模具分为定模与动模两部分，黄色模仁部分对应挡板的内侧安装结构，预留了对应收音机壳体的定位柱卡槽、按键让位槽的成型腔，成型后的挡板内侧凸起筋位可直接与原机壳体的安装位卡合，无需额外做二次粘接或螺丝固定；外侧的黑色成型面直接对应挡板的外露外观面，预留了磁带仓开口、调节旋钮过孔、安装固定孔的成型位，

　　成型后仅需简单去除支撑毛刺即可直接装配使用。设计过程中优先考虑了3D打印的工艺特性，所有脱模斜度设置在1.5度到2度之间，避免打印完成后模仁与制件粘连，同时将所有棱角处做了R0.3的圆角过渡，既减少打印过程中的应力集中防止模仁开裂，也能让成型后的挡板边缘没有尖锐毛刺，符合消费电子产品的外观安全要求。安装边界方面，整套模具合模后的整体尺寸适配常规桌面级3D打印机的200mm成型幅面，无需拆分打印即可一次成型，合模定位依靠模仁四角的定位柱与定位孔配合，定位间隙控制在0.1mm，既保证合模时的对位精度，避免成型件出现错位飞边，也不会因为间隙过小导致合模卡滞。日常使用时，将熔融的PLA、ABS或树脂材料注入模腔后，

　　依靠常温自然冷却即可完成固化，不需要额外的模温控制设备，开模后即可取出成型的挡板部件，对于个人维修爱好者、小型电子配件作坊来说，不需要配备专业的注塑设备就能完成小批量配件生产，尤其适合存量老旧收音机的维修替换场景，也可用于电子类课程的教学实操演示，让学习者直观理解注塑模具的合模、成型、开模全流程结构逻辑。针对不同型号的收音机挡板，仅需要更换对应模仁的型腔部分，模架部分可以通用，进一步降低多规格配件的制作成本，模仁上预留的排气槽深度控制在0.05mm，既可以在注料时排出型腔内的空气避免成型件出现气泡缺料，也不会因为槽深过大导致飞边过厚增加后续处理工作量。
