3D打印压盘成型压力板模具结构

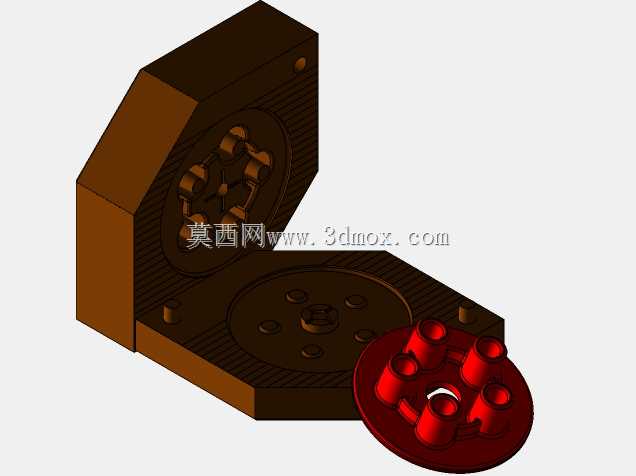

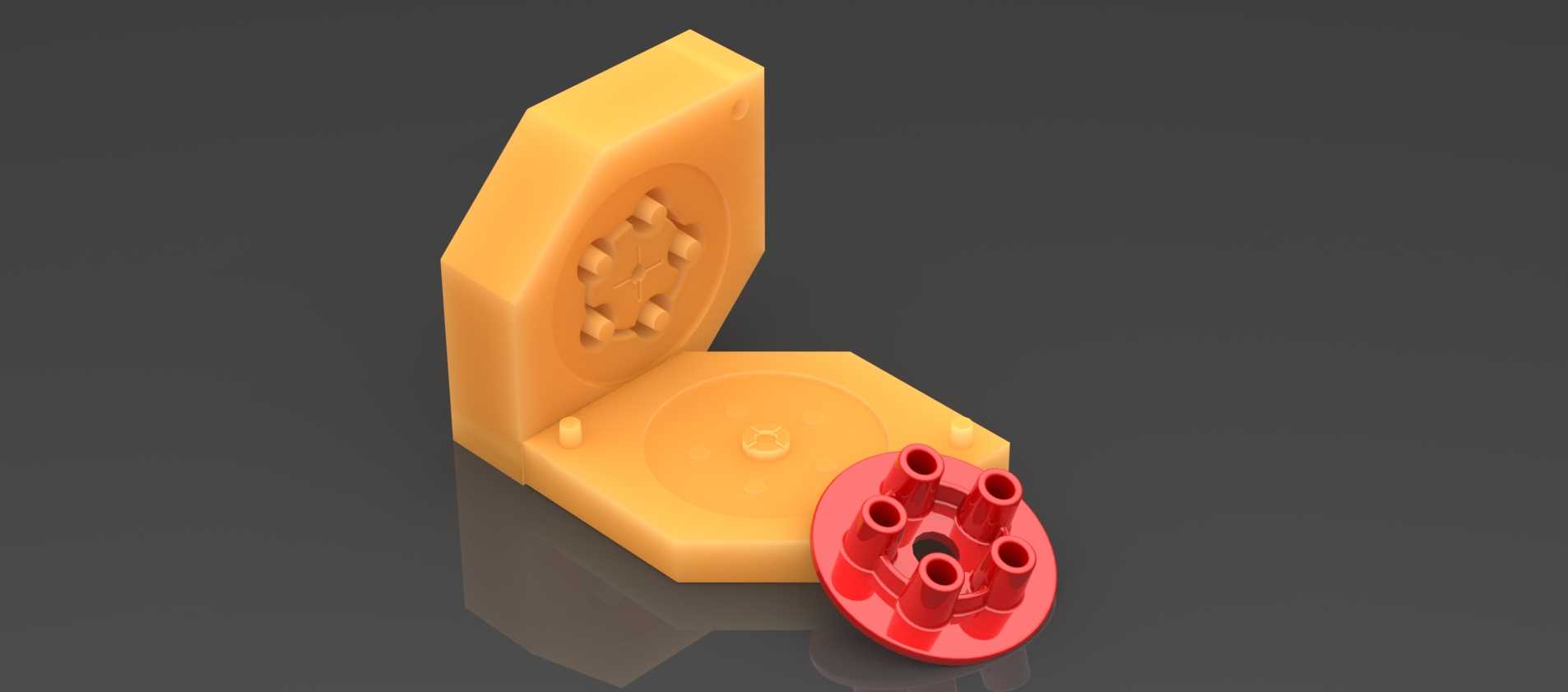

这套压制成型用的板模结构，主要面向小批量塑料压盘类零件的快速试制场景，适配桌面级FDM3D打印工艺直接加工模体，省去传统钢模开模的漫长周期与高额成本，非常适合新品研发阶段的样件验证、小批量定制化生产需求。模体采用上下对合的开合式结构，上模与下模通过侧边定位凸台实现合模时的精准对位，避免合模错位导致的压盘飞边、壁厚不均问题，定位结构的配合间隙控制在0.2mm以内，既保证打印后无需二次精加工就能顺利合模，又不会因为间隙过大造成成型件尺寸超差。下模型腔直接复刻压盘的正面轮廓，表面预留了0.15mm的脱模斜度，成型后无需额外打磨就能顺利取出零件，型腔边缘的小凸柱对应压盘上的安装孔位，压制成型时直接在坯料上压出定位孔，省去后续钻孔工序。上模对应压盘的背面结构，均匀分布的凸台结构对应压盘背面的加强筋位，压合时能一次性成型筋位结构，保证压盘的结构强度。配套的红色成型压盘零件，中心设置大尺寸通孔，周边均匀分布四个带凸台的安装柱，既可以作为独立的结构件用于小型设备的端盖、压紧垫片使用，也可以作为后续模具试制的基准样件，用来验证模腔的尺寸精度。整套模具的外形采用六边形切边设计，相比传统圆形模体更便于在工作台面上装夹固定，合模后整体占用的安装空间较小，可适配小型手动压力机的工作台面，不需要额外制作专用夹具就能完成压合作业。模体的壁厚设计均匀，最薄处不小于4mm，保证3D打印过程中不会出现翘曲变形，同时能承受压合时的径向压力，反复使用数十次也不会出现模腔开裂、定位结构磨损的问题。在实际使用过程中，可在模腔内壁均匀涂抹少量脱模剂，将加热软化的塑料坯料放入下模型腔后，缓慢合模加压，保压一定时间待坯料冷却定型后即可开模取件，整个操作流程无需复杂的专业设备，普通车间操作人员经过简单培训就能上手。这套结构的设计思路完全围绕快速成型的需求展开，没有冗余的复杂结构，所有特征都兼顾了3D打印的工艺可行性，不需要添加支撑结构就能直接打印成型，大幅降低了模体的制作成本与周期，对于小批量塑料零件的快速生产有着很强的实用价值。
