汽车仪表架量规支架注塑模具结构

这套模具结构针对汽车A柱区域仪表架的定制化生产需求设计，适配小批量定制场景下的3D打印制模工艺，核心用于成型仪表架配套的量规安装支架零件。从实际装车场景来看，该支架安装在汽车A柱内侧的仪表架预留安装位上，需要承载多组量规类检测元件，因此模具成型的零件既要保证安装孔位的位置精度，也要兼顾长条状结构的刚性，避免车辆行驶过程中产生形变影响量规检测读数。

设计过程中优先考虑了零件的安装边界约束：支架整体为狭长弧形结构，弧度完全匹配A柱内饰面的曲面走势，成型后的零件贴装面与A柱内饰面的贴合间隙控制在0.2mm以内，避免装配后出现凸起干涉内饰装配的问题。零件上排布的五组圆形安装位，同轴度公差控制在0.05mm范围内，保证量规装入后不会出现偏斜，相邻安装位的中心距严格匹配量规的外形尺寸，防止多组量规安装后出现互相挤压的情况。

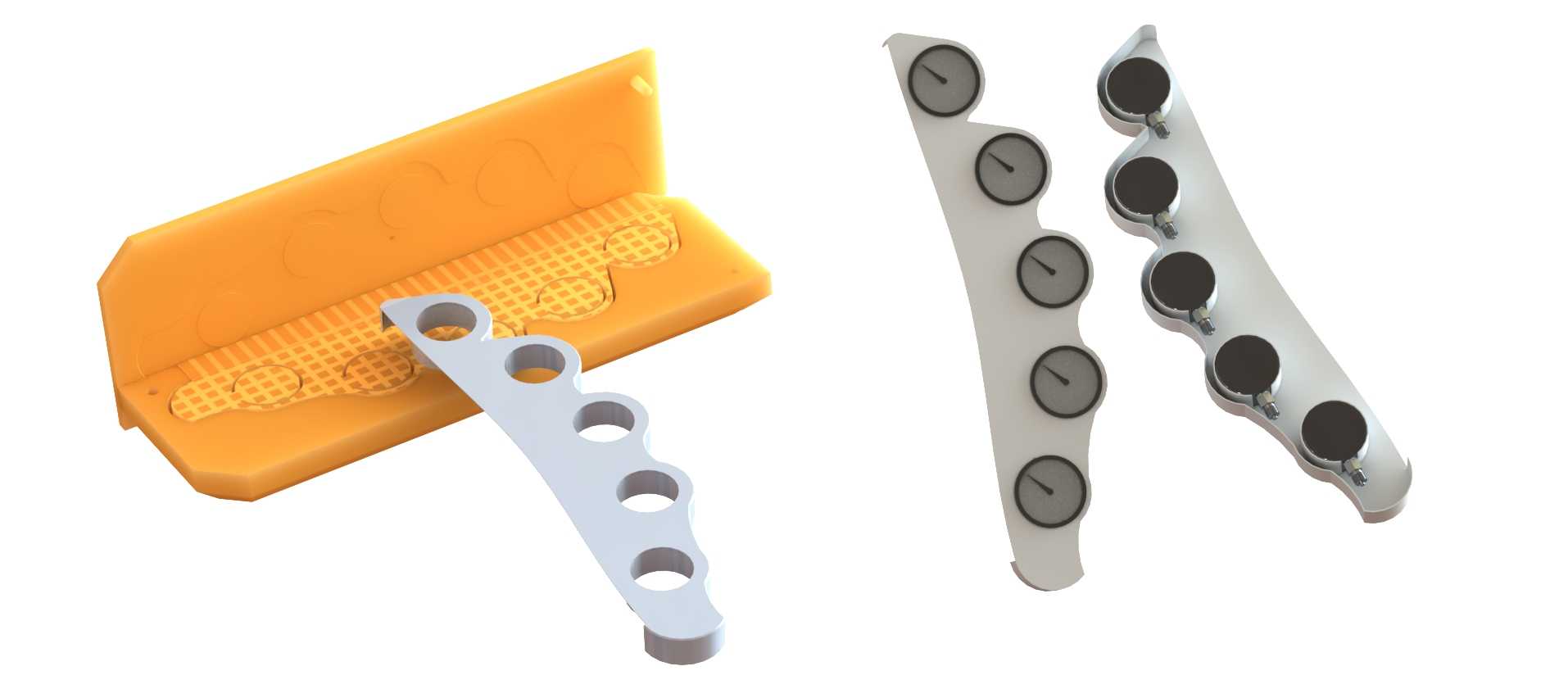

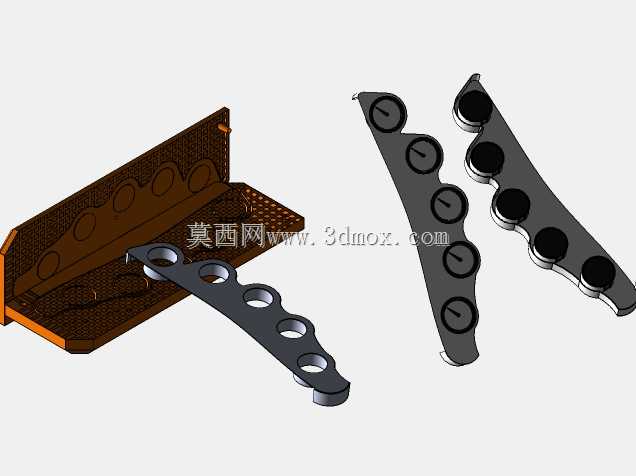

模具的型腔部分完全复刻了支架的弧形曲面特征，分型面设置在支架的最大轮廓边界处，避免分型线落在零件的外观贴合面，减少后续飞边修整的工作量。考虑到3D打印制模的工艺特性，模具的脱模斜度设置在1.5°，既不会因为斜度过大影响零件的安装尺寸精度，也能保证打印完成后模具与样件顺利分离，不会出现粘模导致的零件结构缺损。模具上的网格状加强筋结构，是为了平衡3D打印过程中的冷却收缩应力，避免模具本体在打印冷却过程中出现翘曲变形，保证型腔尺寸的稳定性。

从功能实现角度看，成型后的支架零件一端设置有定位凸台，装配时可直接卡入仪表架上的预留定位槽，无需额外调整位置即可完成预装，配合安装孔位的紧固件即可完成固定，大幅提升装配环节的效率。零件的壁厚均匀控制在2mm，既保证了足够的结构强度承载量规重量，也避免了壁厚不均导致的注塑（或3D打印成型）过程中出现缩痕、形变等缺陷。针对量规安装位的环形定位台阶，模具上对应做了0.1mm的精度预留，保证量规装入后有合适的紧度，不会在车辆颠簸工况下出现松脱移位的问题。
