八边形硅胶密封垫圈3D打印成型模具

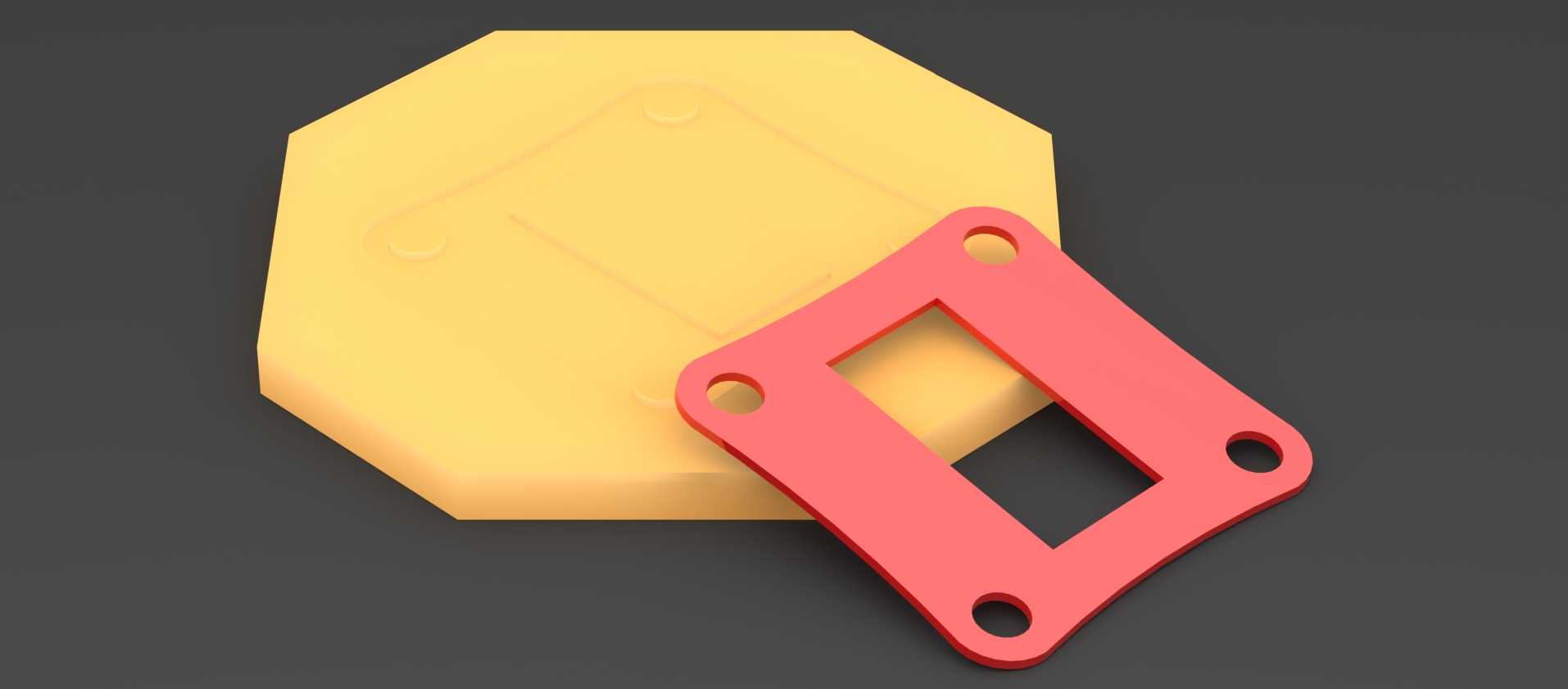

　　这套成型工装主要面向小批量定制化密封件生产场景，适配3D打印工艺快速制作硅胶密封垫、密封垫圈的需求，在设备维修、非标自动化改造、小型样机试制环节中，能解决标准密封件采购周期长、特殊规格密封件开模成本高的痛点，无需传统钢模的复杂加工流程，即可快速产出适配特定安装位的密封部件。从结构设计来看，模具分为上下两个功能部分，黄色的八边形模腔部分为成型基座，八边形的外形设计并非随意选择，一方面是减少3D打印过程中的边角翘曲变形，另一方面在合模操作时无需刻意对准周向角度，降低小批量生产时的操作难度，模腔内部预留了与密封垫外形完全匹配的凹陷区域，可精准控制硅胶固化后的厚度与外形轮廓。配套的红色压合件为定位合模结构，四个角位的通孔为安装定位孔，

　　孔位公差控制在0.1mm范围内，可与模腔基座上的定位柱精准配合，合模时能保证上下模的平行度，避免硅胶受压不均导致的密封垫厚度偏差、飞边过厚问题；压合件中间的矩形镂空为溢料与排气通道，注胶后多余的硅胶可从该区域溢出，同时模腔内的空气能顺着镂空边缘排出，减少固化后密封垫内部出现气泡、缺料的缺陷。在安装边界上，整套模具的外形尺寸适配常规桌面级3D打印机的成型平台，无需拆分即可一次性打印完成，四个定位孔的中心距与常用的小型手动压合工装匹配，生产时可直接固定在台钳或小型手动压力机上完成合模固化，不需要额外定制专用的压合设备。设计时充分考虑了3D打印工艺的特性，所有转角位置都做了R2以上的圆角处理，避免打印时出现应力集中导致的层间开裂，

　　模腔内壁的打印层厚设置为0.1mm，后期简单抛光即可达到硅胶成型所需的表面粗糙度，减少后续的后处理工作量。实际使用时，将混合脱泡后的液态硅胶注入模腔，盖上压合件锁紧定位孔，待硅胶完全固化后即可脱模取出成型的密封垫，生产出的密封垫可直接用于液压油路、气动管路、小型设备壳体的密封场景，密封面的平面度可满足0.05mm以内的公差要求，适配1MPa以内的低压密封工况。
