重型F型快速夹紧工装夹具三维设计

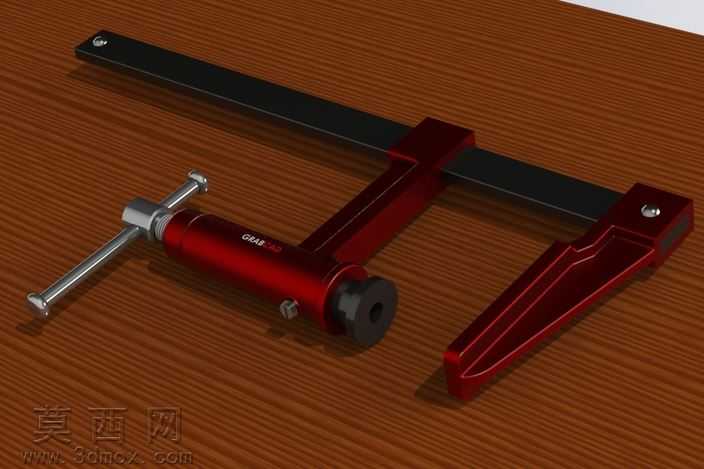

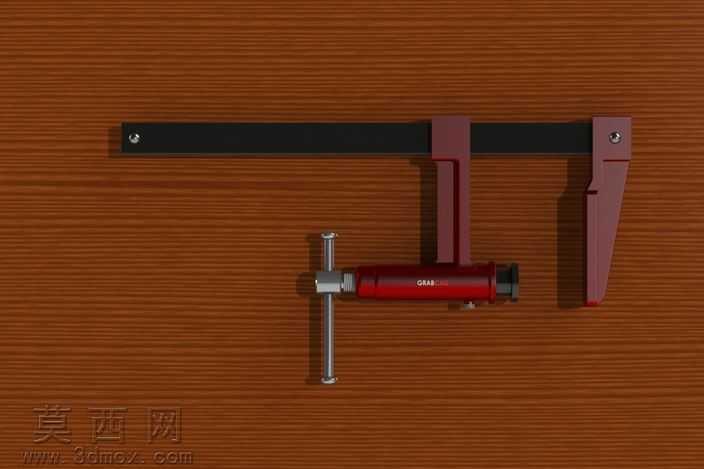

本作品为重型F型手动快速夹紧夹具的三维建模设计成果，建模过程严格遵循机械加工五金夹具的实际生产尺寸比例，完整还原了该类夹具的全部功能结构与外观细节。建模阶段首先完成整体装配骨架的搭建，依次构建固定夹臂、滑动调节夹臂、导向滑轨杆、螺旋推进丝杆、T型转动手柄、锁紧定位组件等核心零部件，各零件间的装配配合关系完全符合实际工装的运动逻辑，滑动夹臂可沿滑轨杆顺畅平移调节开口行程，丝杆推进结构可实现稳定的夹紧力输出，转动手柄与丝杆的连接结构、夹臂与滑轨的锁紧定位结构均做了精细化的建模还原，未省略任何影响功能表达的细小结构。材质与渲染环节针对不同零部件的实际材质做了区分设置：夹臂主体采用喷涂红漆的锻压钢材材质，还原了工业级夹具表面的半光泽漆面质感，漆面做了细微的使用痕迹纹理处理，避免材质表现过于塑料化；导向滑轨杆采用发黑处理的高碳钢材质，表现出金属表面的哑光磨砂质感与细微的加工纹理；螺旋丝杆与转动手柄采用镀铬抛光钢材材质，还原了光亮金属表面的高反射特性，同时做了边缘倒角的光影处理，突出金属机加工件的精密感；尾端的调节旋钮采用黑色硬质工程塑料材质，表现出塑料表面的细微颗粒质感。场景渲染采用木纹工作台作为承载面，调整了场景光源的角度与强度，通过柔和的漫反射光影突出夹具各部件的结构轮廓与材质差异，阴影过渡自然，能够清晰展现夹具的整体形态与结构细节。设计过程中充分考虑了该类夹具的实际使用场景，在结构建模时预留了合理的装配间隙，滑动夹臂的导向槽与滑轨的配合尺寸、丝杆与推进螺母的螺纹配合参数均参考了同类型工业夹具的通用设计标准，确保模型不仅具备外观展示效果，同时可用于工装结构演示、装配教学等场景，完整呈现了手动F型夹具从固定端定位、滑动端调节到螺旋施力夹紧的全流程结构逻辑。
