多个IS0 668容器配置中的ISO 1161块

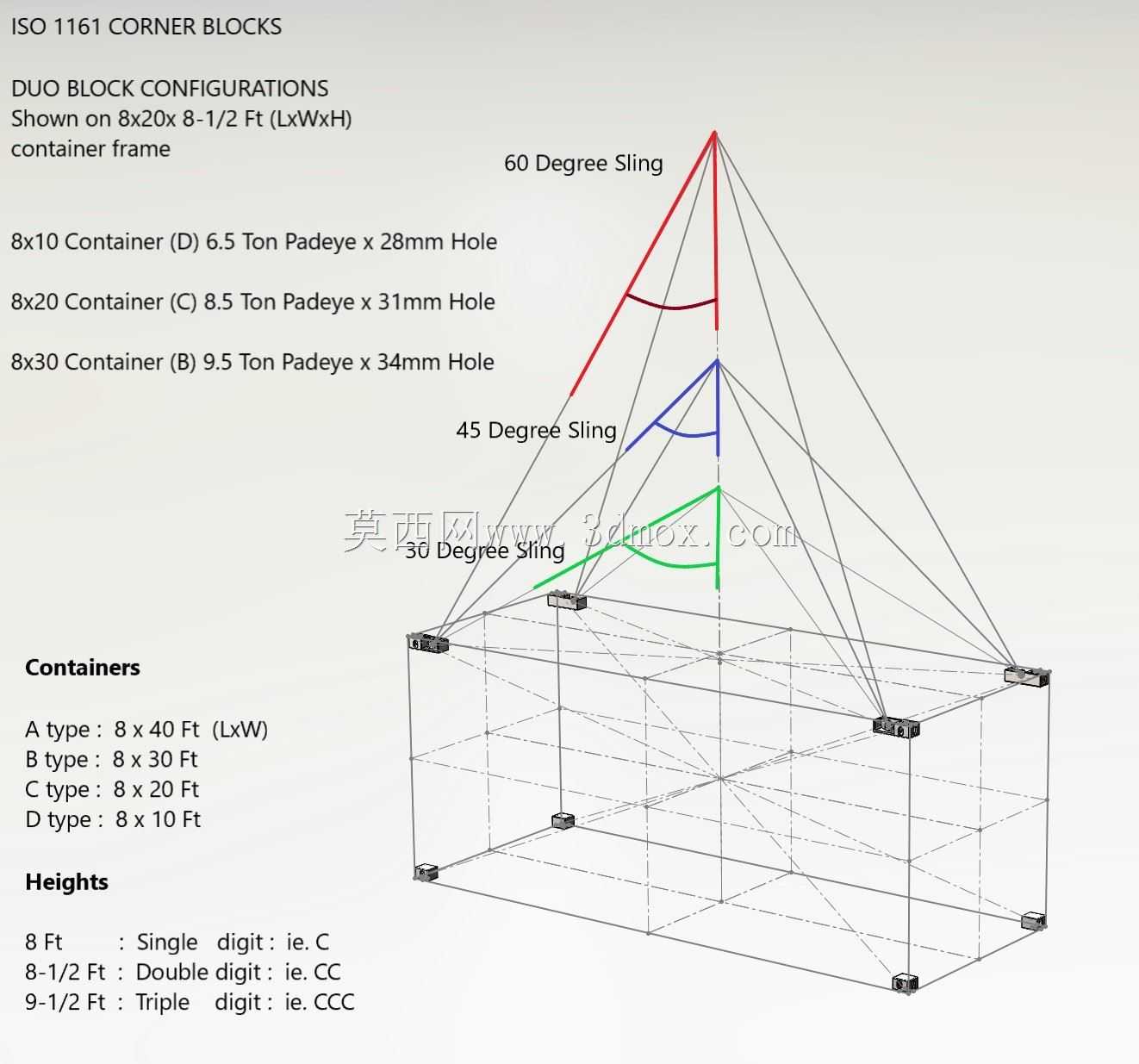

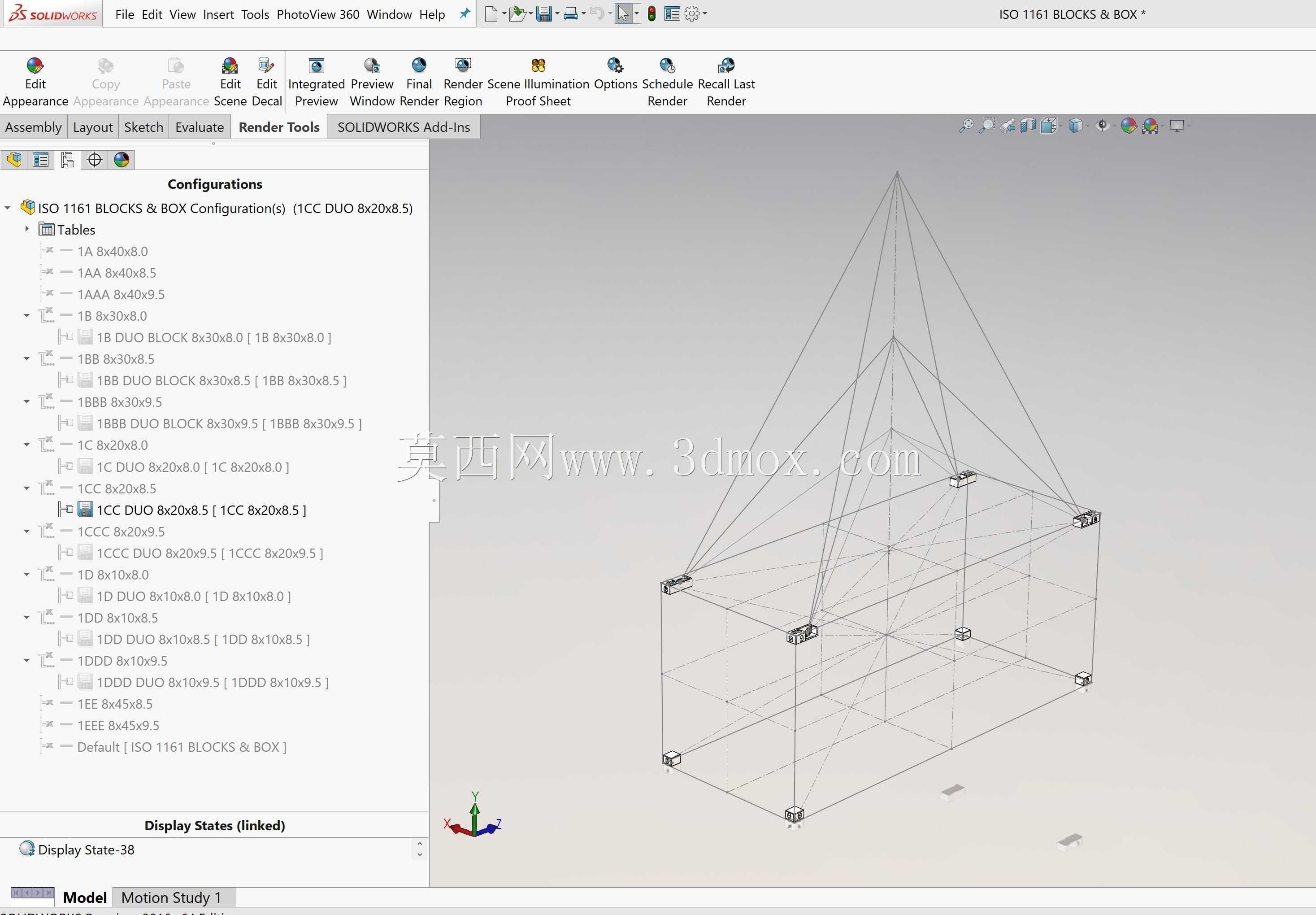

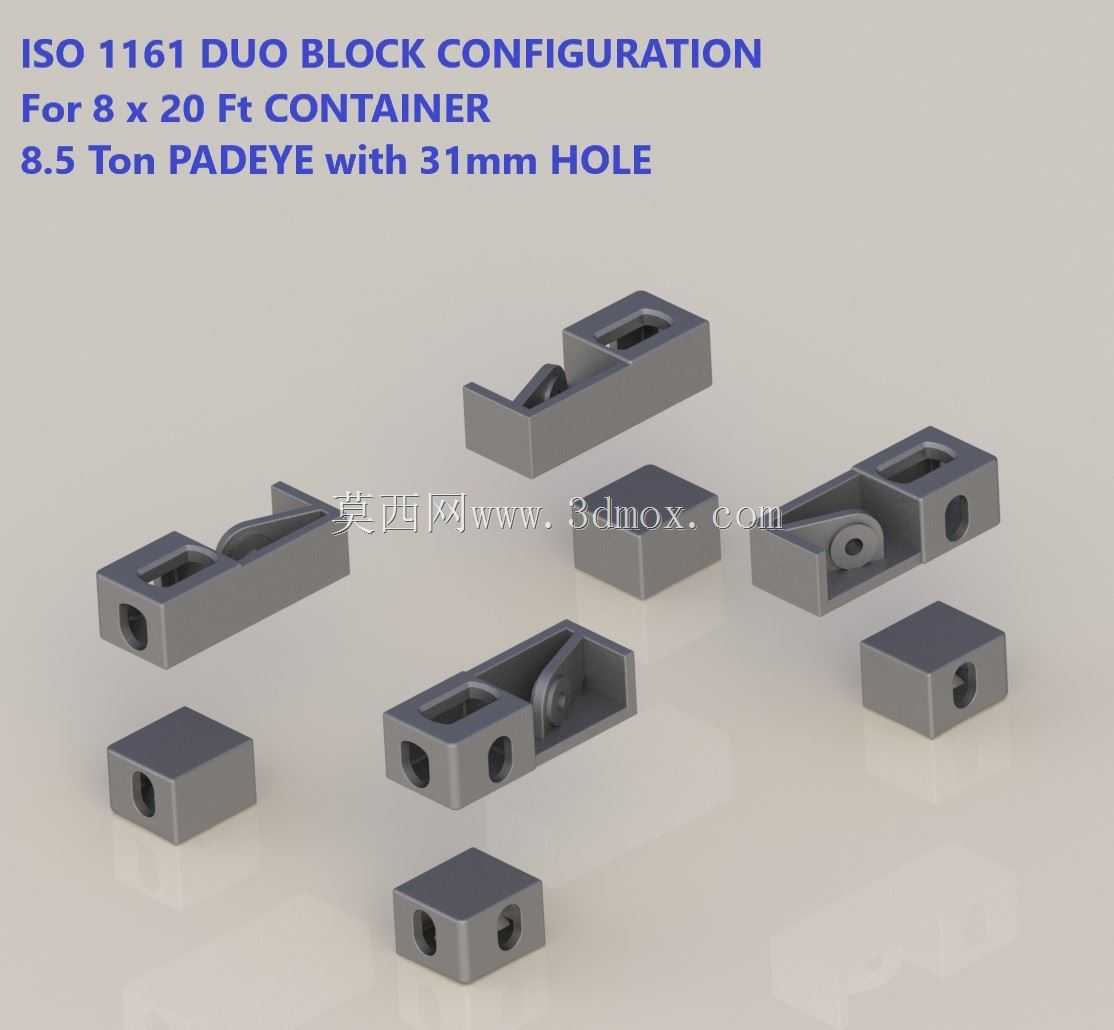

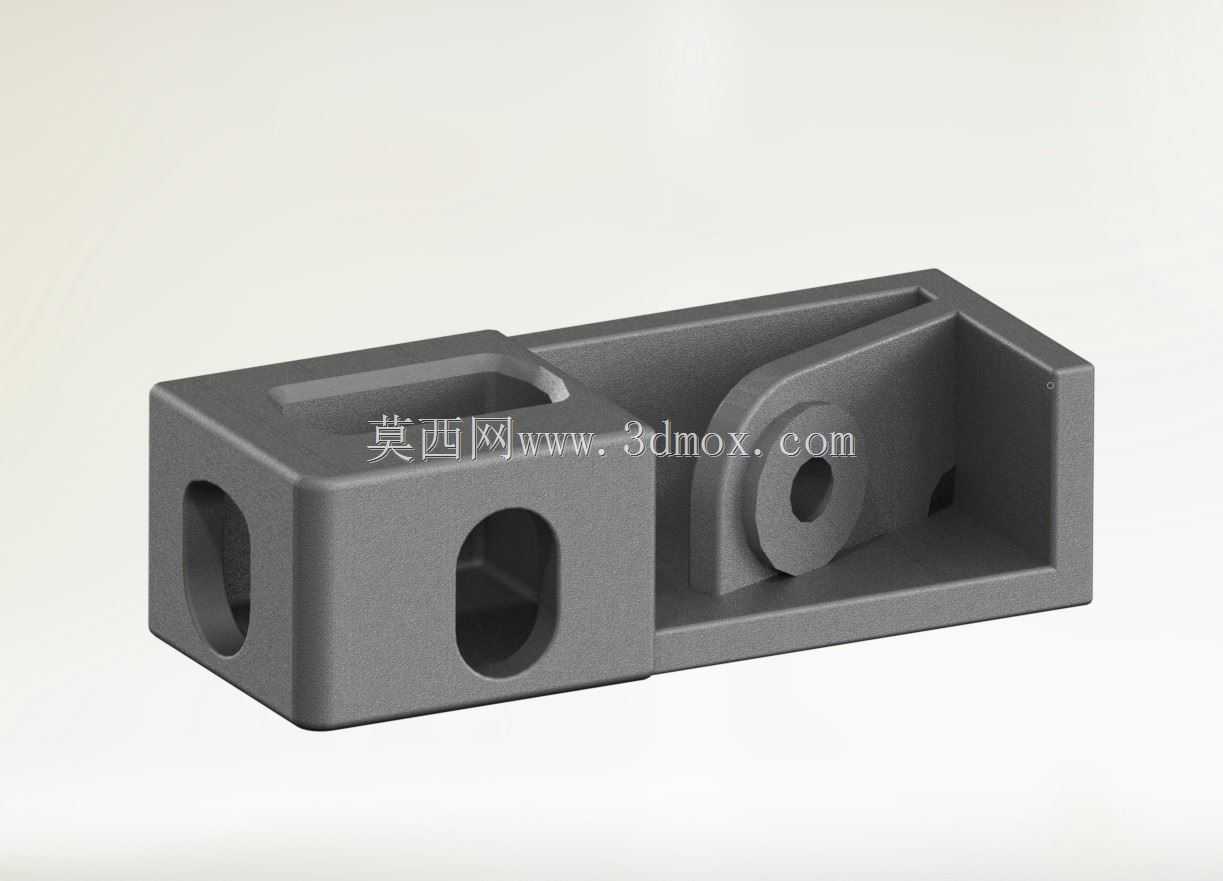

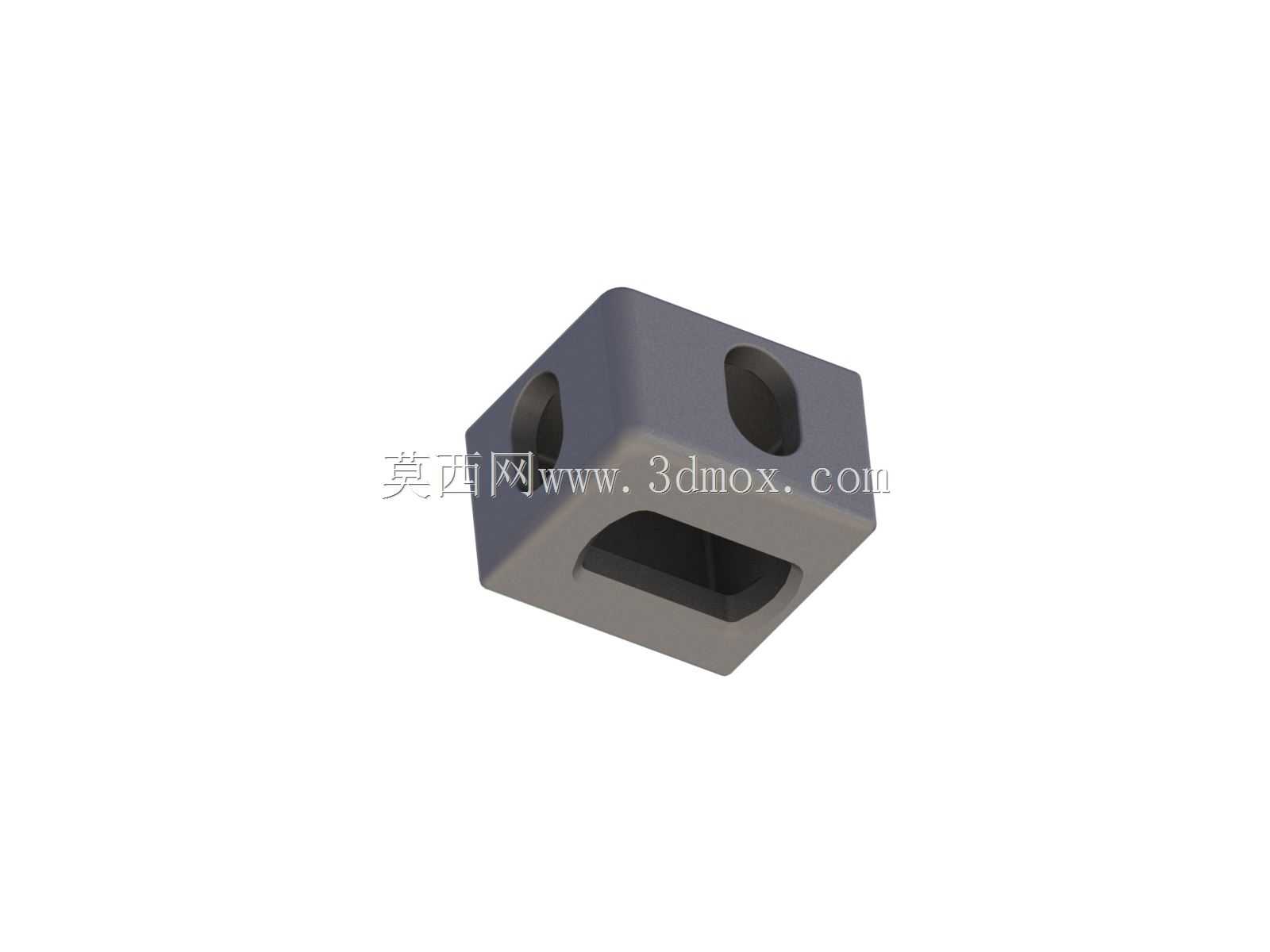

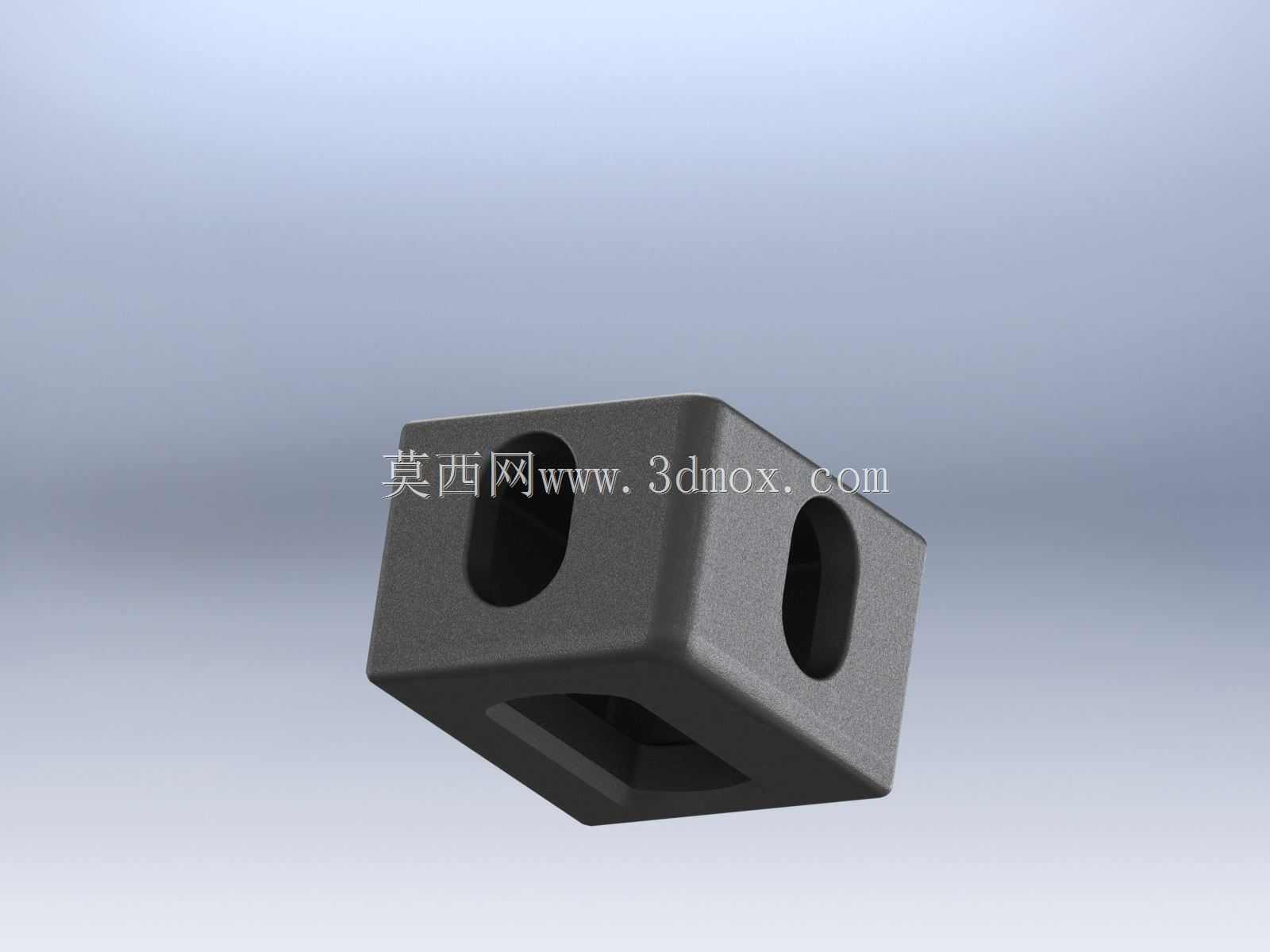

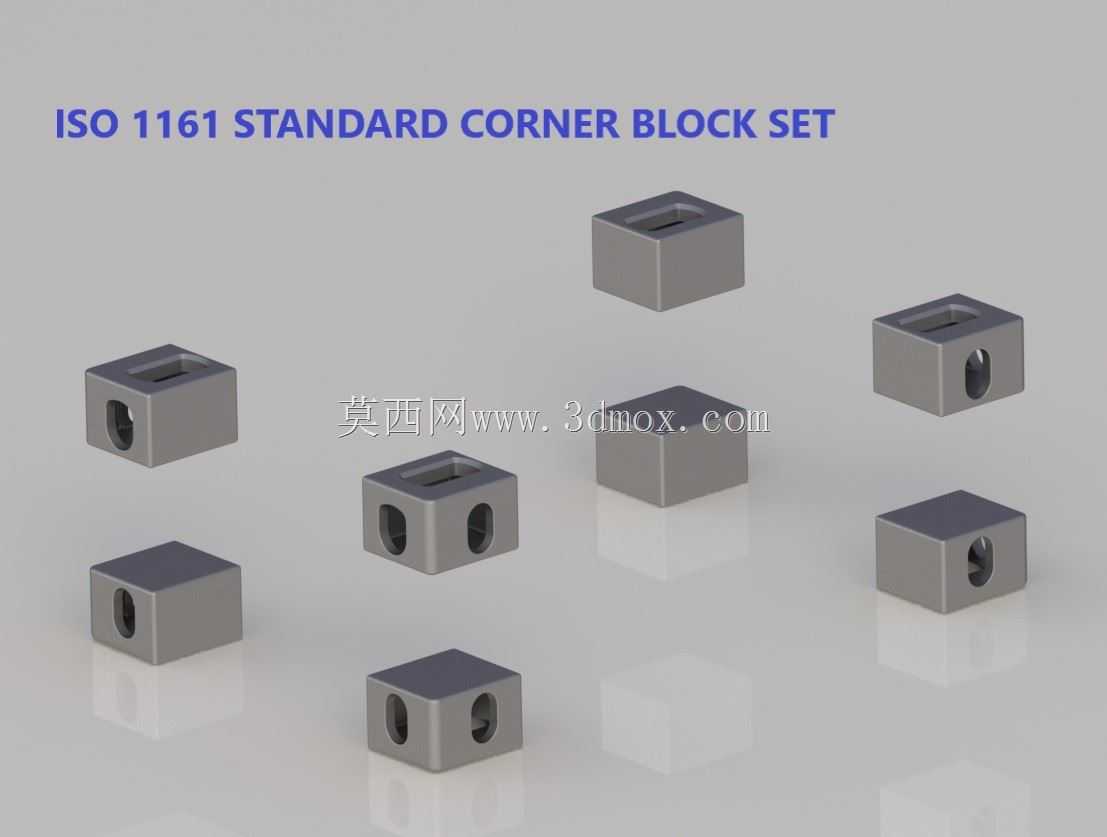

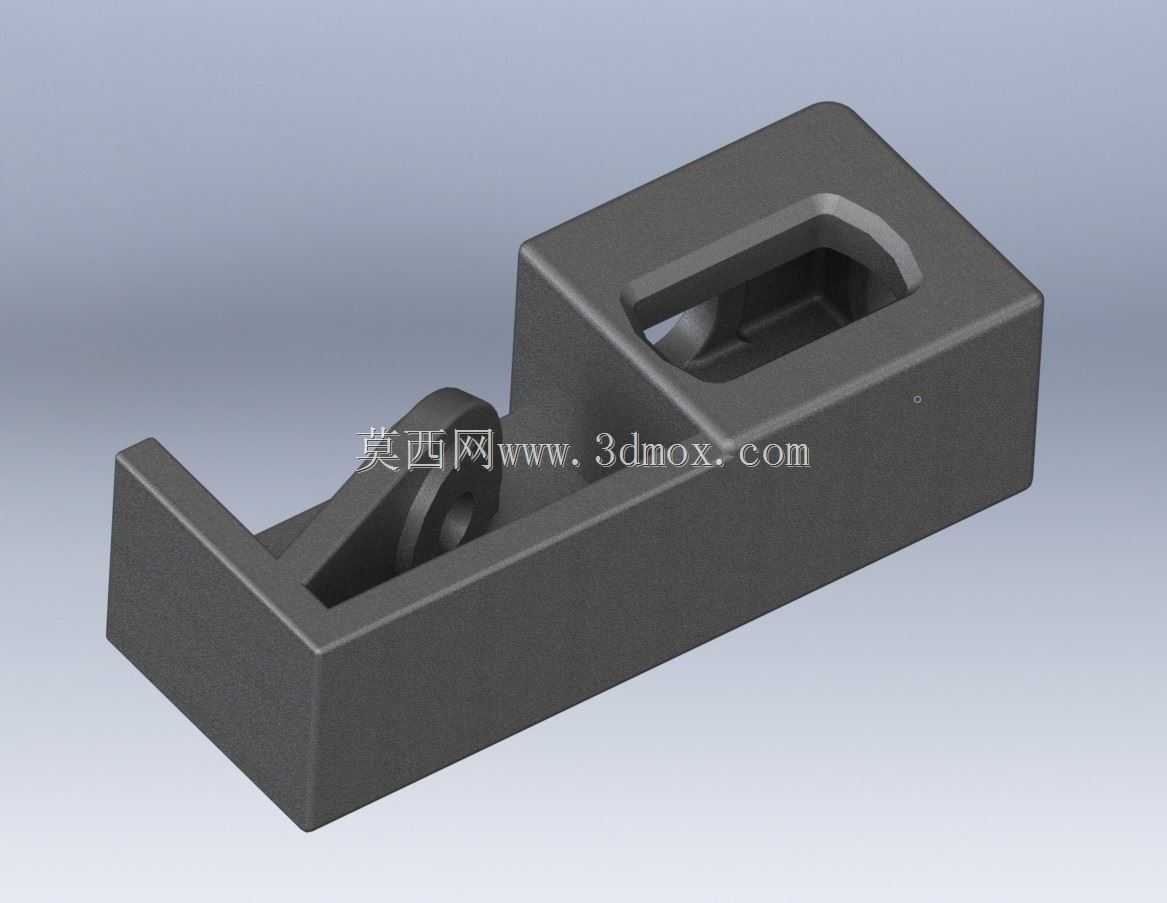

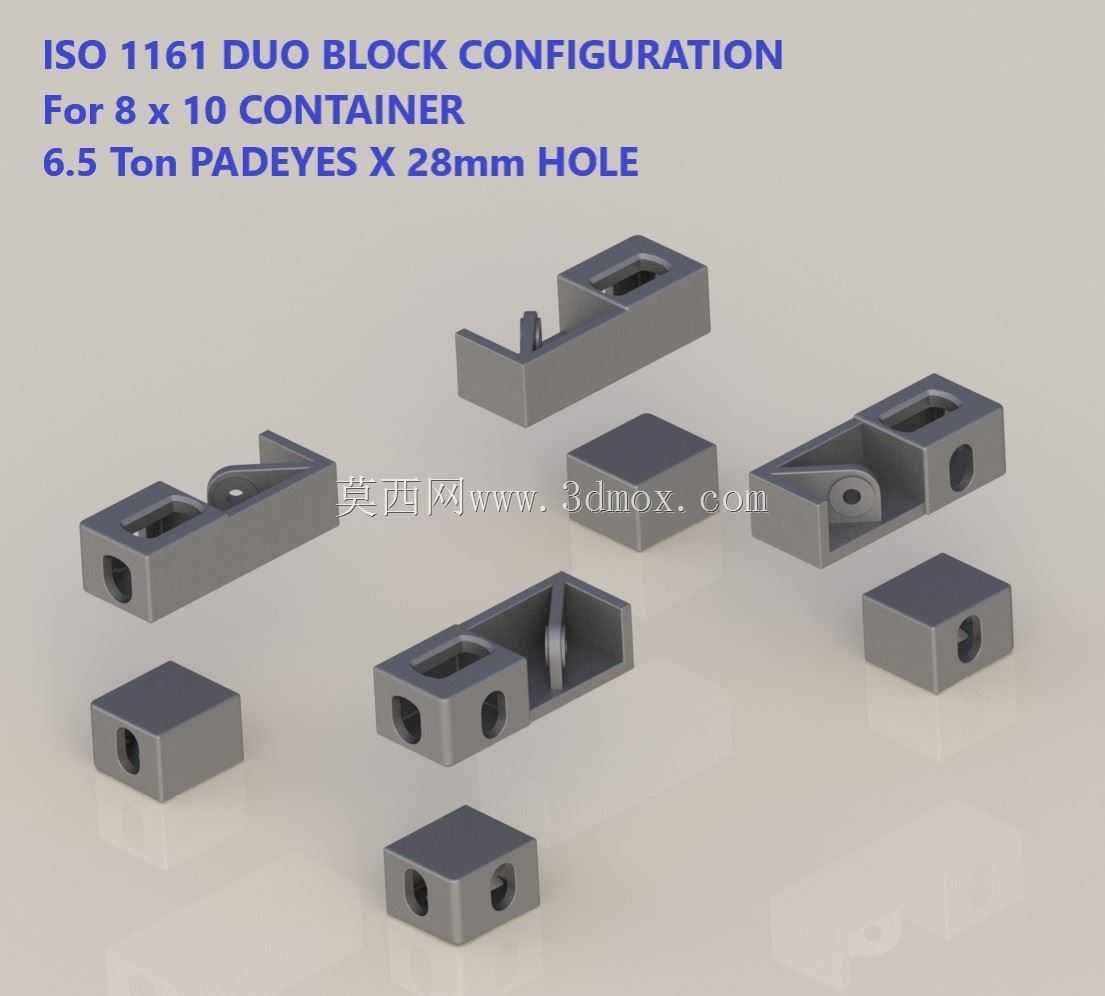

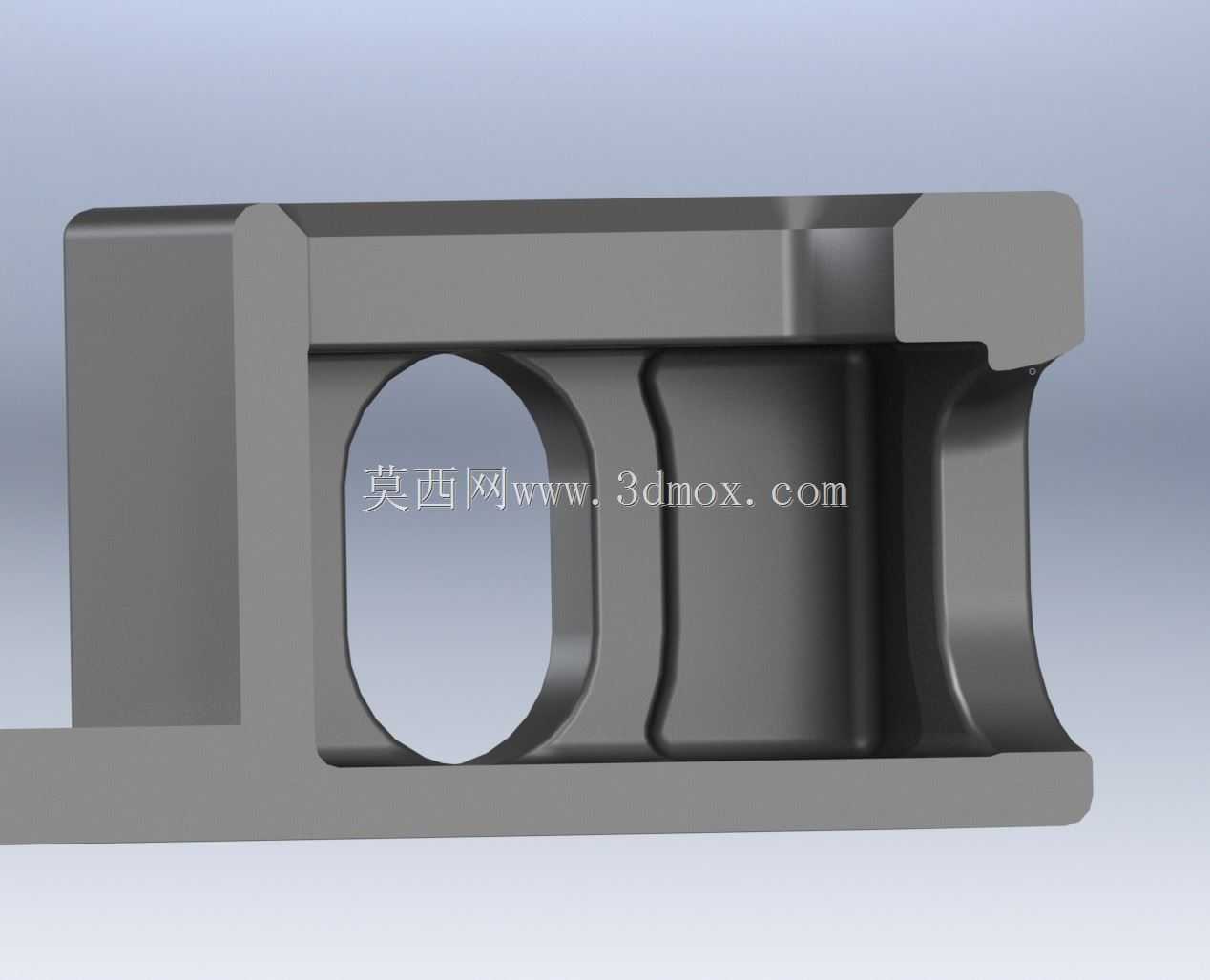

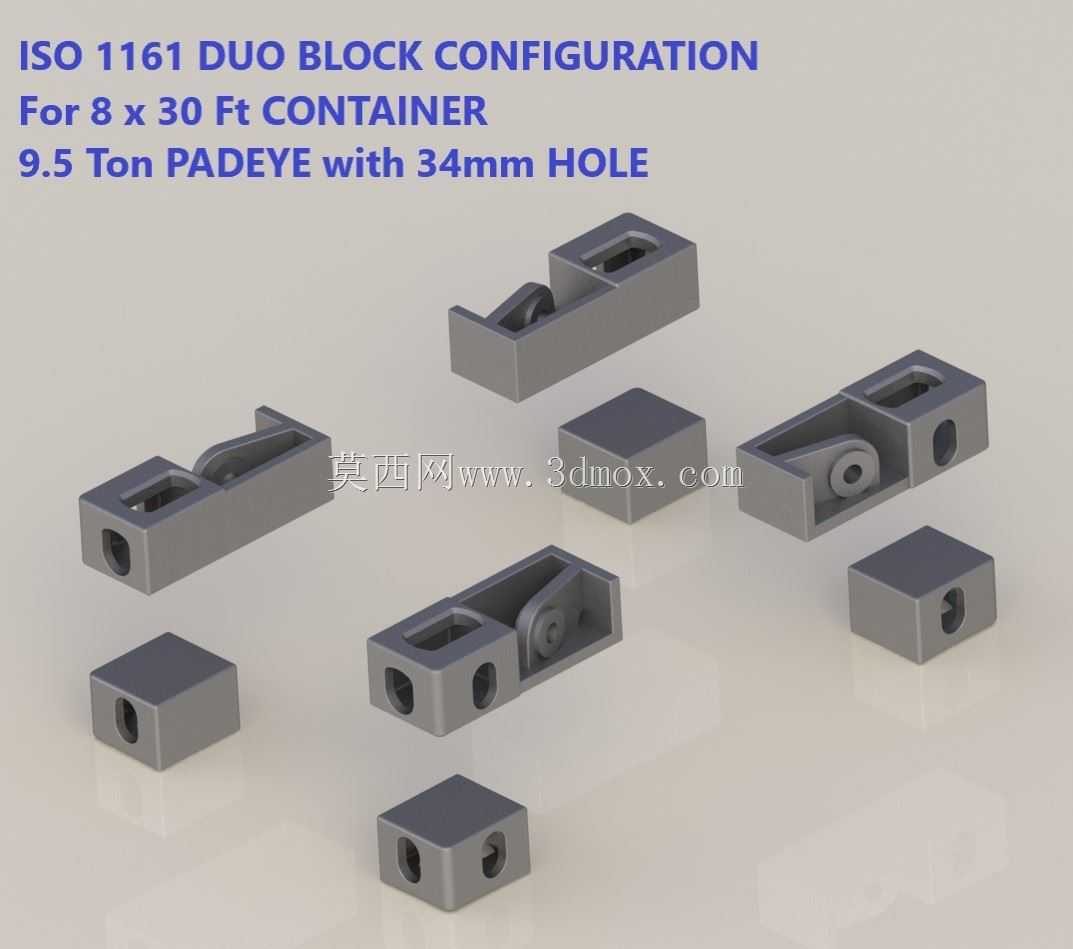

遗留页面：我已撤回参数化模型，但已离开页面保留下载&；“LIKE”数据该模型取代了先前发布的ISO 1161角块模型由于先前模型的尺寸不准确，由不符合ISO 1161的角块图纸（集装箱ISO双角块）生成，我已返回并根据DNV尺寸图纸从头编译了一组新模型（1981年货运集装箱认证规则，附录4.1-顶块，附录4.2-底块）用于此新Solidworks部件中使用的ISO 1161角块。该集合由5个Solidworks文件组成。第一部分是框架草图，用于悬挂具有各种容器尺寸配置的块。第二部分是右下角块，用于为左下角块（第三部分）创建镜像零件。模型使用其中每个部分中的2个来创建基础。与基础块一样，顶部块（第4部分和第5部分）彼此镜像（右上块镜像以创建左上块）每个都需要2个。顶部块具有附加配置。默认块是标准ISO 1161类型，具有用于各种尺寸耳板扩展块的附加子配置。请注意，这些块的许多制造商可能在使用的材料、容量和微小尺寸差异方面有所不同。提供的是通用模块在公差范围内，并由用户确认其符合其现有或可用单元。我使用此模型组件进行布局或创建视觉模型。除非对现有或供应的项目进行了测量，否则不应将其用作竣工目的的最终模型。此更新中包括ISO 668集装箱通用范围的修订和扩展配置。现在添加了以下配置和集装箱尺寸范围：ISO 668集装箱-1A（8x40英尺（LxW））x高度：1A:8'/1AA:8-?'/1AAA:9-?'ISO 668集装箱-1B（8x30英尺（LxW））x高度：1B:8’/1BB:8-?’/1BB:9-?’ISO 668容器–1C（8x20英尺（LxW））x高度：1C:8’/1CC:8-?’/1CC:9-?’ISO 668容器–1D（8x10英尺（LxW））x高度：1D:8’/1DD:8-?’/1DDD:9-?’ISO 668容器–1E（8x45英尺（LxW））x高度：1AA:8-?’/1AAA:9-?’附加子配置包括双ISO 1161模块，带耳板扩展，用于8 x 10’、8 x 20’和8 x 30’集装箱长度。（D-C-B范围）。我已根据观察到的其他现有耳板类型更改了耳板设计。耳板尺寸的详细信息基于免费下载的不对称耳板pdf文件（www.engineeringspreadsheets.co.uk）.确定的耳板承载力基于一般集装箱尺寸重量比，4个耳板中有2个能够安全支撑重量。通常的施工实践包括从耳板块的长端延伸到外侧面的直立腿的角撑板。8x10'集装箱（1D范围）耳板：6.5吨SWL，每个（x4）28毫米孔8x20'集装箱（1C范围）吊耳：8.5吨SWL，每个（x4）31毫米孔；8x30'集装箱（1B范围）吊耳：9.5吨SWL，每个（x4）34毫米孔耳板块的附加框架草图给出了30°-45°-60°角倾斜的吊索长度尺寸的一般指示，用于建造集装箱范围的四腿吊索。这将有助于确定起重机吊钩高度间隙以及起重机的高度通道。用于确定实际所需的吊索结构和；考虑提升重量和其他参数的配置，有一个自由分发的MS excel工作簿文件（SLINGPRO Vn 5-1:2017/www.engineering spreadsheets.co.uk），其中规定了索具布置和尺寸，以满足各种标准（EN 13414（2008）、DNV 2.7-1（2003）、DNV-OS-H205（2014）、EN 818[链]（2008））目前，我使用此文件协助编制各种海上设备吊装项目的吊索规范。目前，我正在建立一个包含各种组件以及易于配置的软钢丝绳吊索的吊装库，以快速创建吊装计划、程序和项目吊装设备发明瑞斯
