内置松木楔形导轨双开铝门集装箱结构

　　在物流场站、工业仓储及特种物料转运场景中，箱门结构的可靠性直接决定了集装箱的周转效率与内部货物的防护等级，这款双开铝门结构针对高频次开关、重载密封的使用需求做了针对性的结构优化。不同于传统集装箱采用的外置锁杆导轨设计，该结构将松木楔形导轨内置在门框侧边的铝型材腔体内部，既避免了外置导轨在吊装、堆垛过程中被外力碰撞变形的风险，也能减少户外使用时雨水、粉尘对导轨运动副的侵蚀，降低日常运维的润滑、除锈工作量。门体的开合运动由传统棘轮系统控制的顶辊导轨系统实现，顶辊与楔形导轨的型面做了匹配修型，当门体沿导轨向上抬升到位时，棘轮机构会自动锁止顶辊位置，此时门体底部的密封胶条会完全脱离箱门门槛的接触面，避免开关过程中胶条与门槛反复摩擦造成磨损，

　　延长密封件的更换周期；当需要关闭箱门时，操作棘轮解锁机构，门体在自重作用下沿楔形导轨的斜面缓慢下压，配合门框周边的多点锁止结构，能让整圈密封胶条保持均匀的压缩量，满足户外存放时的防雨、防尘密封要求。考虑到场站作业时人员需要快速进入箱体内部开展装卸、盘点作业，门体采用摇臂式连接结构，在门体抬升解锁后，可沿摇臂的铰接轴向外侧旋转开启，单扇门的开启角度可达到180度，完全贴靠在集装箱的外侧壁面，不会占用箱体端部的作业通道，配合叉车、手动液压搬运车作业时不会出现运动干涉。门框主体采用高强度铝合金型材拼接成型，型材内部设计有封闭的加强筋腔室，在保证整体结构刚度的前提下，比同规格钢制门框减重35%左右，能降低集装箱整备质量，提升额定载货量；

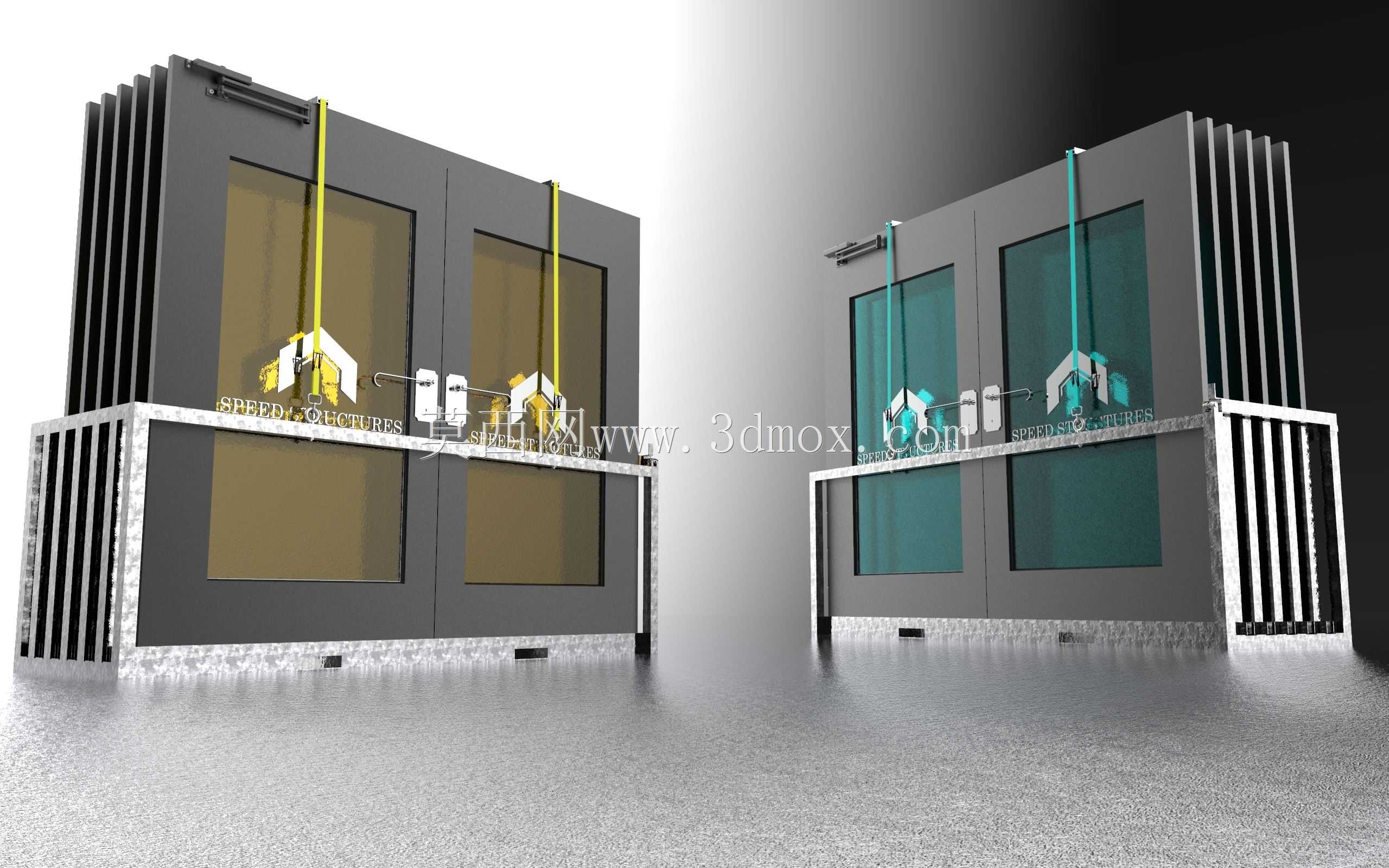

　　门芯部分根据使用场景可选择钢化玻璃或者金属蒙皮填充结构，图中展示的两种配置分别适配需要可视化观察内部物料的仓储场景，以及需要高防护等级的长途转运场景。安装边界方面，该铝门结构的门框安装法兰采用标准化的螺栓孔位设计，可直接适配现有标准集装箱的端部安装尺寸，不需要对原有箱体的端部框架做额外的切割、焊接改造，替换老旧箱门时的单樘安装作业可在2小时内完成；导轨内置的结构设计也让门体的运动部件全部处于门框的投影轮廓范围内，堆垛作业时相邻集装箱之间不会因为门体外凸部件出现卡滞、碰撞问题。在细节设计上，门体的吊点位置做了局部加厚处理，配合专用的吊装吊具可实现整樘门的整体拆装，不需要拆分门框与门体组件，后期维护更换效率更高；棘轮操作机构的安装高度设置在人体工程学适配的1.2米至1.5米区间，作业人员站在地面即可完成解锁、锁止操作，不需要借助攀爬工具，适配场站的快节奏作业需求。
