发动机配气机构凸轮轴三维结构设计

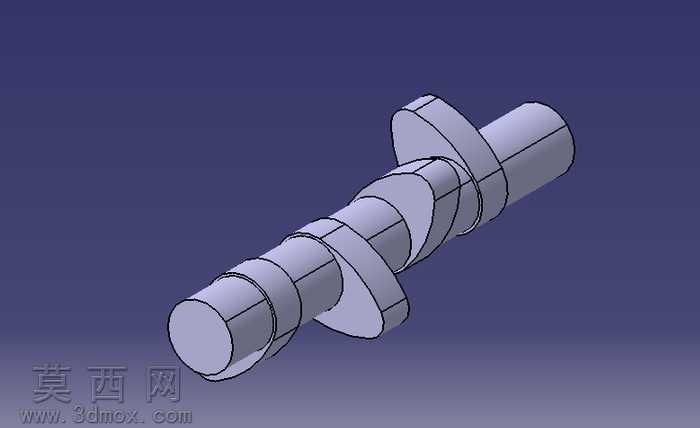

本凸轮轴三维模型采用CATIA软件完成全参数化建模，整体建模过程遵循机械零件设计规范，以回转体基础特征为建模起点，首先完成中心主轴的拉伸凸台创建，保证主轴各轴段的同轴度公差符合设计要求，轴段间的退刀槽、定位环槽均采用旋转切除特征完成，槽宽与槽深参数严格匹配轴类零件的加工工艺标准。在凸轮轮廓的建模环节，针对每个凸轮的升程曲线采用样条曲线拟合方式，将凸轮工作段的升程、回程、基圆轮廓精准绘制后，通过拉伸凸台特征与主轴完成布尔合并，各凸轮之间的相位角严格按照发动机配气相位要求进行角度约束，确保相邻凸轮的夹角误差控制在合理范围内，保证后续配气动作的时序准确性。模型的渲染环节采用金属哑光材质模拟合金钢锻件的表面质感，对轴颈表面、凸轮工作型面分别赋予不同粗糙度的材质表现，区分加工面与非加工面的视觉差异，背景采用渐变深蓝色调突出零件主体结构，通过等轴测视角完整展示零件的整体布局，清晰呈现多组凸轮沿主轴轴向排布的结构特征。从结构设计来看，该凸轮轴为整体式结构，主轴为等直径与变直径结合的阶梯轴设计，既保证了整体刚性，又为凸轮、轴承等部件提供了精准的安装定位基准，各凸轮的型线设计兼顾了气门开启的时间截面与运动平稳性，避免出现刚性冲击与柔性冲击，轴端的定位结构可实现与正时齿轮、链轮的可靠连接，保证动力输入的稳定性。建模过程中对所有特征进行了参数化关联，修改凸轮升程参数、轴段直径、凸轮间距等尺寸时可实现模型的快速更新，适配不同排量、不同缸数发动机的配气机构设计需求，模型的几何拓扑结构完整，无碎面、重叠面等几何错误，可直接导入有限元分析软件完成凸轮接触应力、轴系扭振等仿真计算，也可用于生成工程图纸指导后续的数控加工工序，完整还原了凸轮轴从设计建模到工程应用的全流程结构特征。
