多安装孔位一体式传动连接曲柄结构

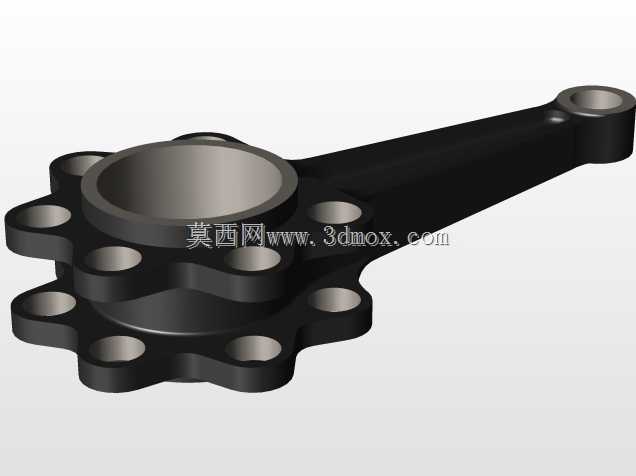

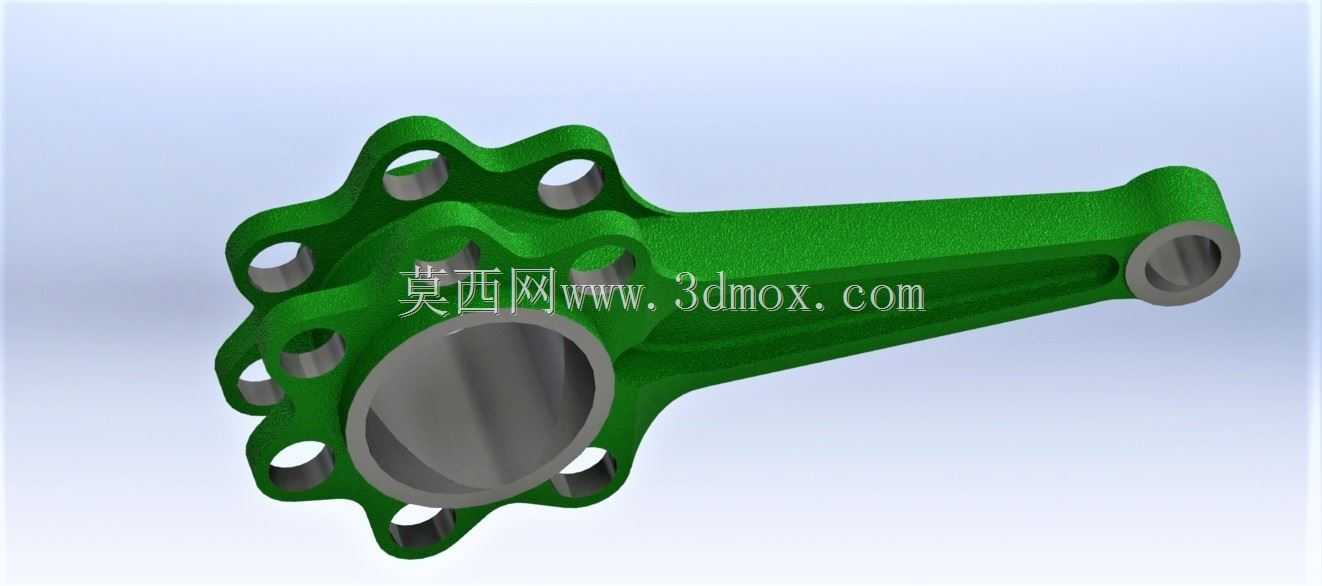

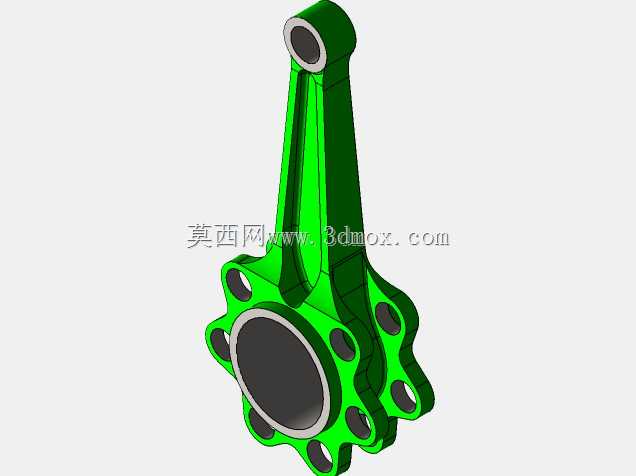

这类带多安装孔位的一体式曲柄结构，常应用在需要往复动力传递、旋转扭矩转换的机械场景中，比如小型动力设备的动力输出端、专用作业机具的动作执行端，核心作用是把旋转轴的圆周运动转化为连杆的往复推拉动作，或是反过来把直线往复动作转化为轴的旋转输出，是动力传递路径里的核心受力连接件。从结构设计来看，一端采用花型多通孔的法兰式连接端，孔位沿圆周均匀排布，这种设计一方面能分散连接螺栓的受力，避免单孔位应力集中导致的连接失效，另一方面多螺栓锁紧的形式能保证和动力输出轴端的连接同轴度，传递大扭矩时不会出现相对滑移，连接端的中心大孔是用来和轴端的定位轴颈配合，安装时先通过中心孔完成径向定位，再穿入周边的连接螺栓完成锁紧，能大幅降低现场安装的对中难度。另一端的单孔连接耳是用来和配套的连杆组件铰接，孔内预留了轴承或衬套的安装空间，工作时铰接位置会持续承受交变的推拉载荷，所以这部分的壁厚做了渐变加厚处理，从连接耳往中间杆身过渡的位置做了圆弧卸荷结构，避免应力集中在拐角位置引发疲劳断裂。杆身部分采用了变截面的加强筋结构，不是等直径的实心杆，而是在杆身两侧做了内凹的减重设计，中间保留纵向的加强筋，这样在保证整体抗弯、抗扭强度的前提下，能尽可能降低零件自身重量，减少高速往复运动时的惯性载荷，降低动力损耗。安装边界上，多螺栓端的安装孔分布圆直径要和对接轴端的法兰孔位完全匹配，中心定位孔的公差要选过渡配合，保证定位精度同时不会出现装配卡滞；铰接端的孔位轴线要和法兰端的中心孔轴线保持严格平行，否则工作时会出现别卡现象，加剧铰接位置的衬套磨损，甚至导致整个传动机构卡滞失效。这类零件在实际选型替换时，要重点核对两个连接端的中心距尺寸，这是决定传动行程的核心参数，中心距偏差过大会直接改变整套机构的动作行程范围，导致终端执行件的动作位置达不到设计要求。另外零件表面做了氧化防锈处理，能适应一般车间作业环境下的使用需求，不需要额外做表面防护处理，铰接位置需要定期加注润滑脂，降低铰接副的磨损速率，延长整套传动机构的使用寿命。
