锅炉配套水位观测液位指示装置

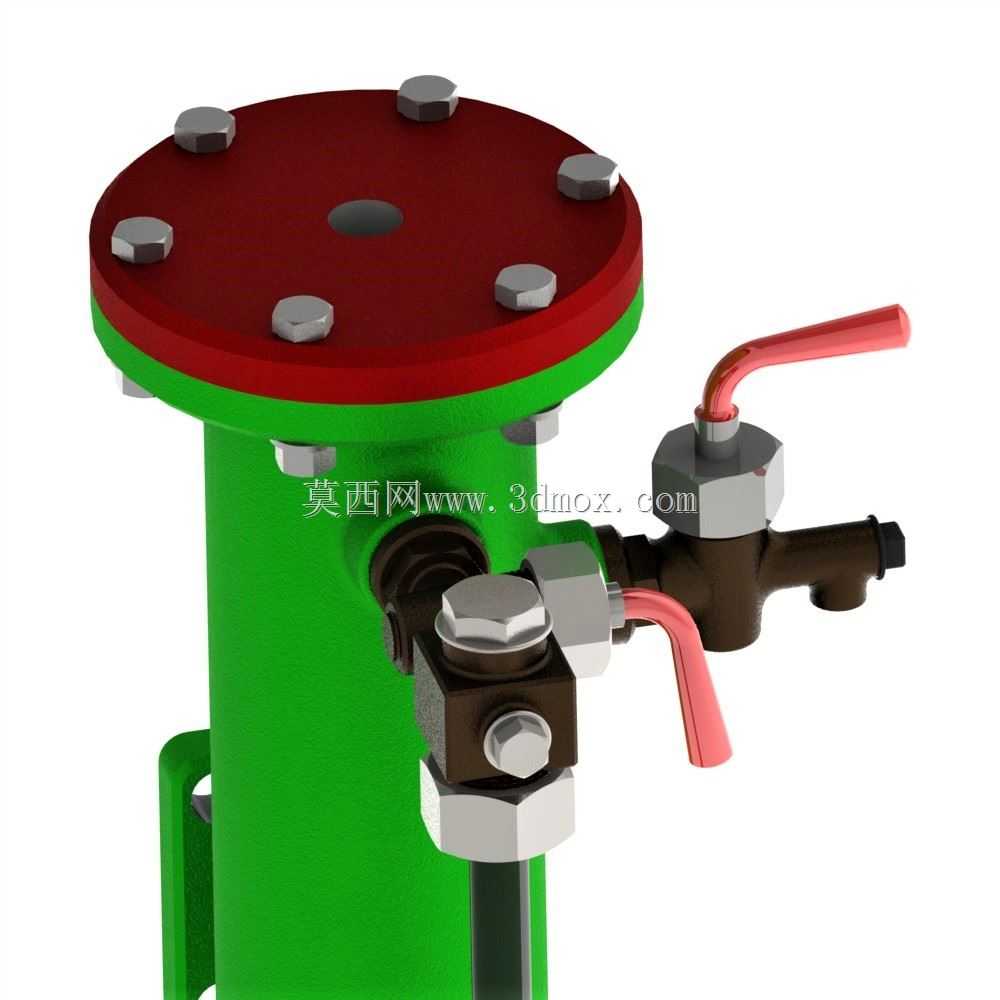

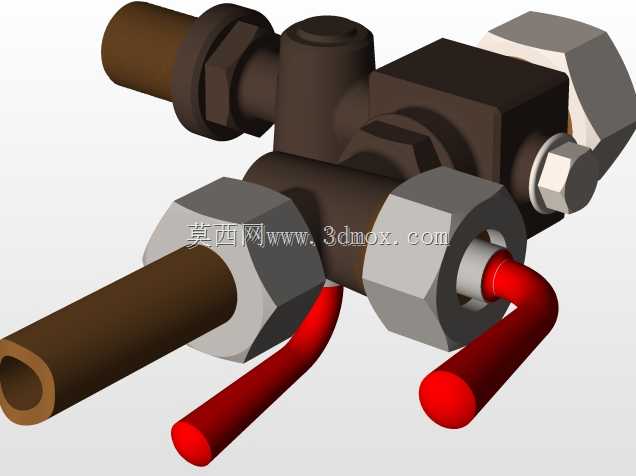

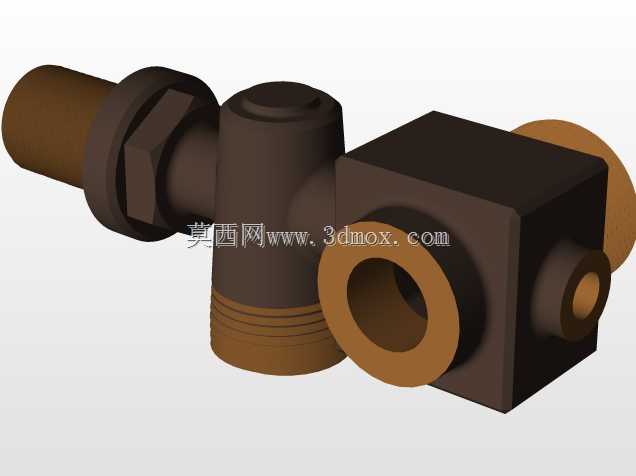

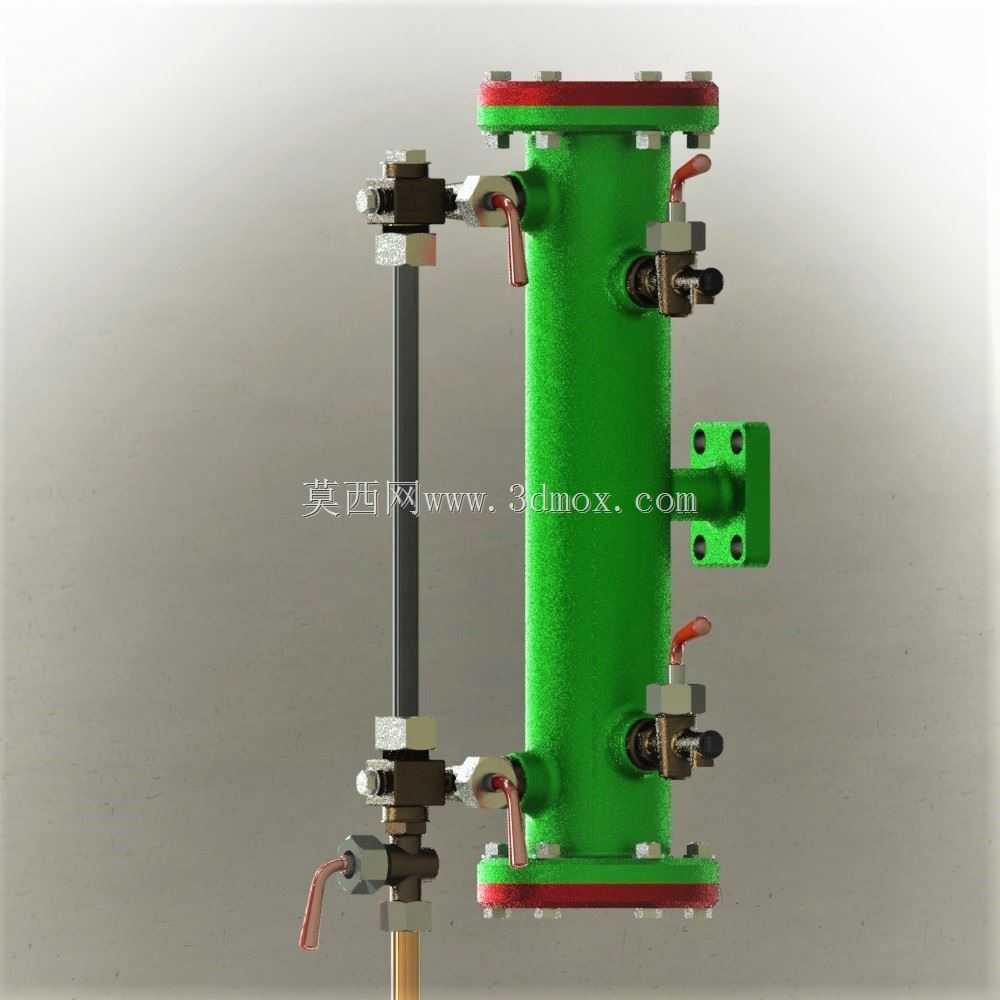

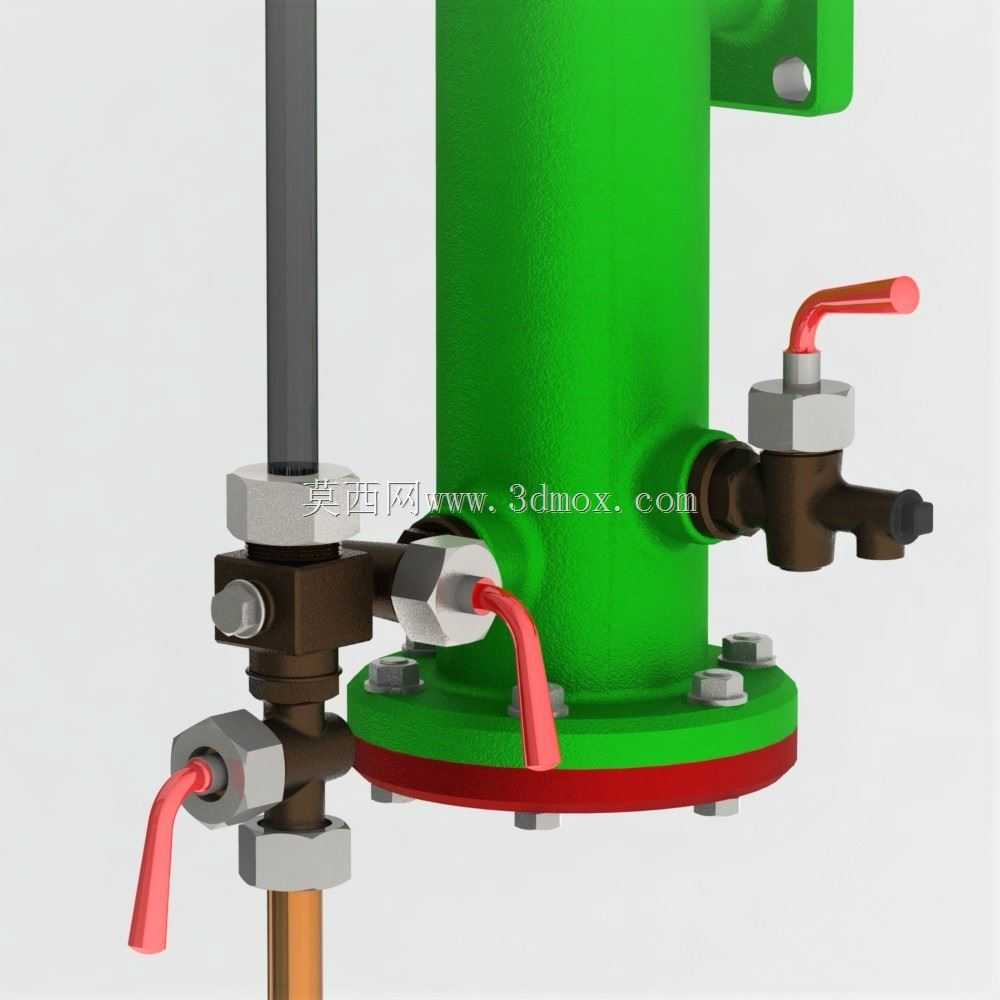

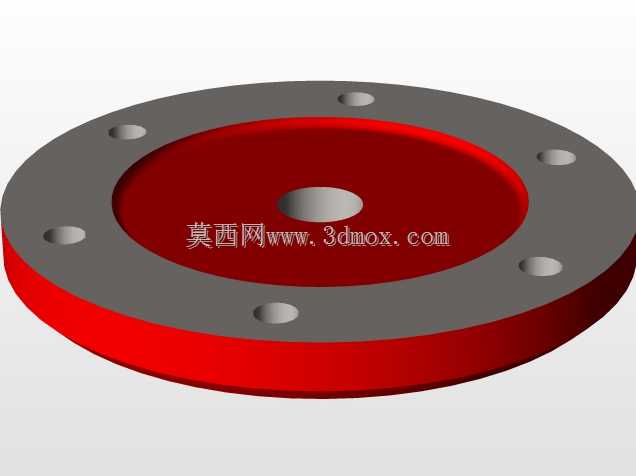

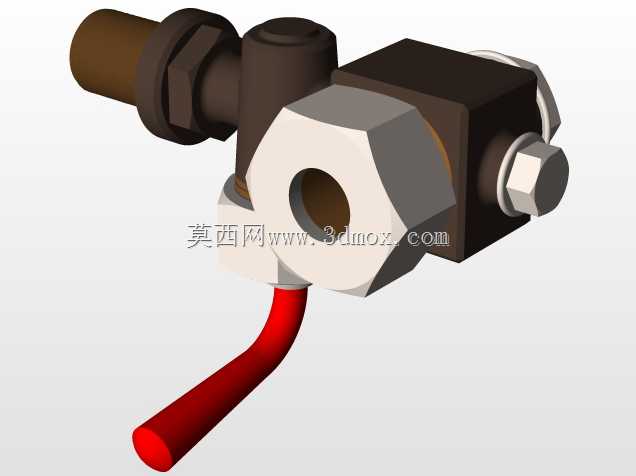

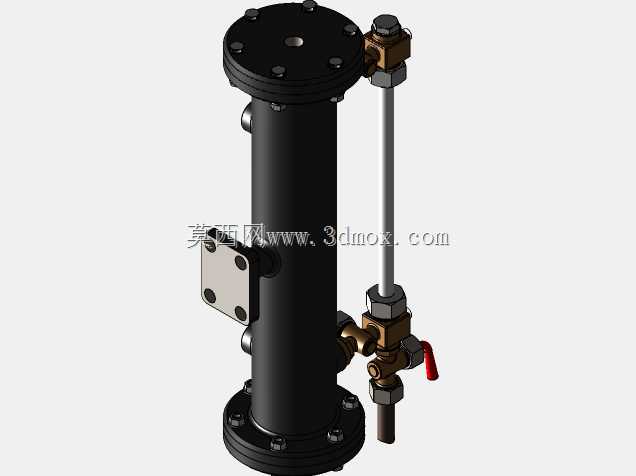

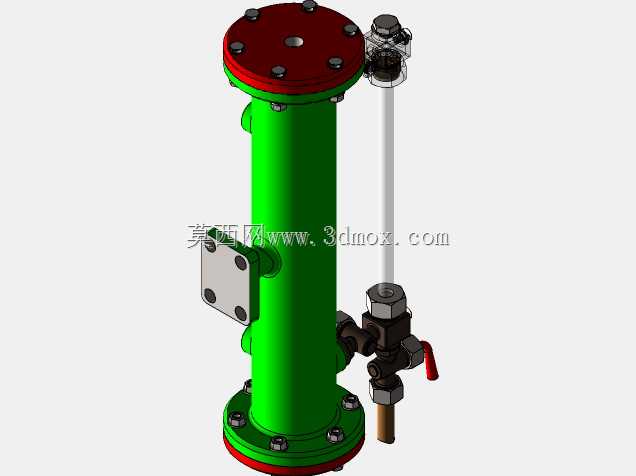

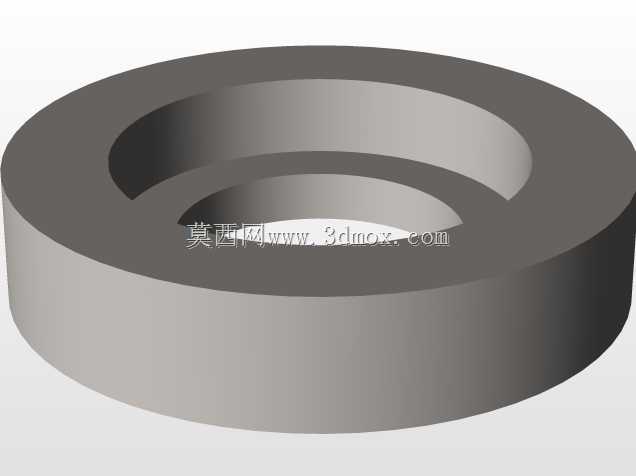

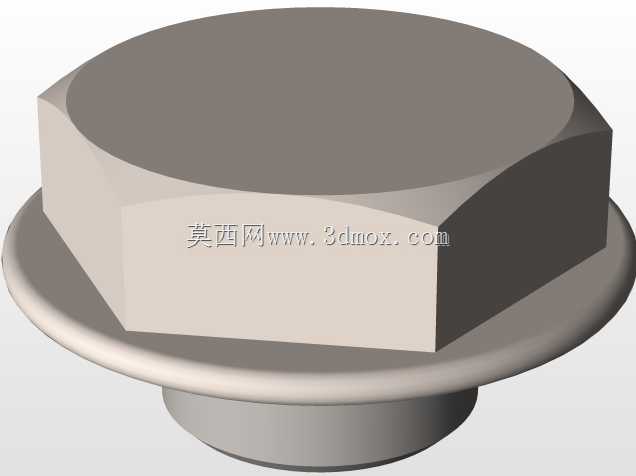

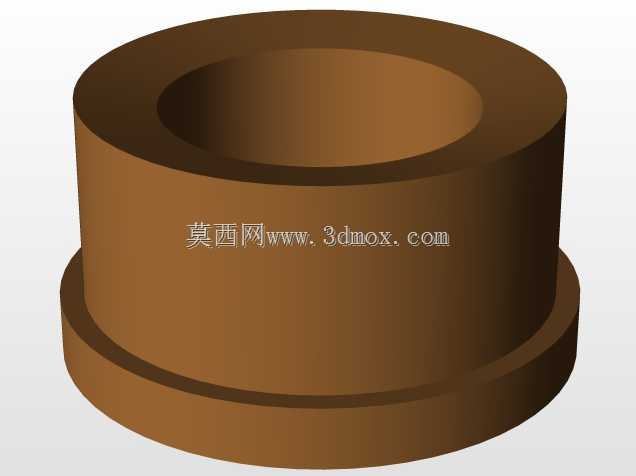

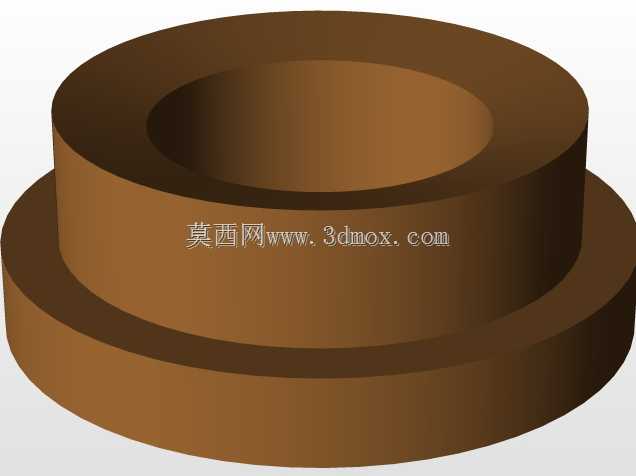

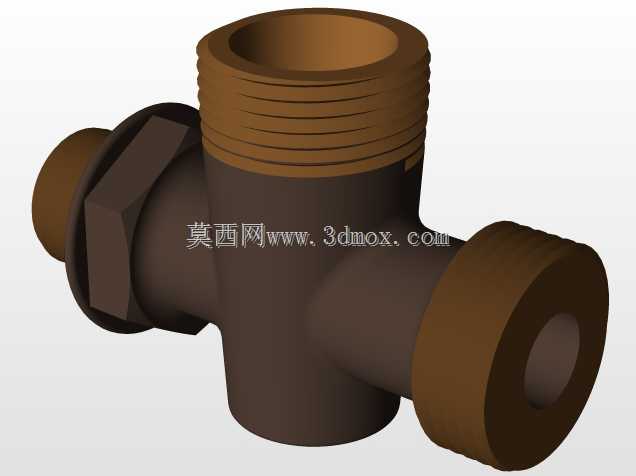

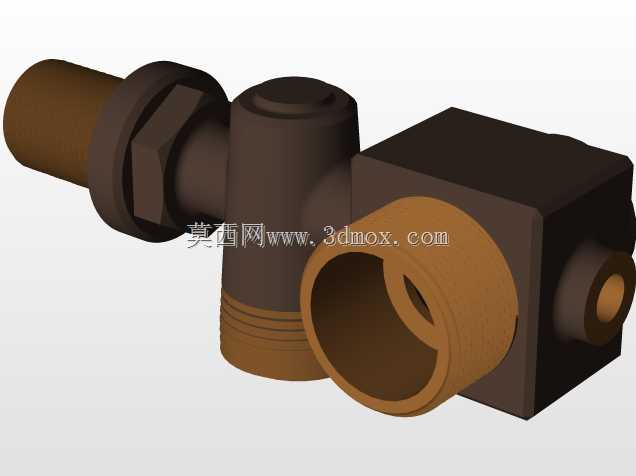

在中小型工业锅炉、常压热水锅炉的现场运维场景里，操作人员需要实时掌握锅筒内部的液位高度，避免缺水干烧或者满水溢水的运行事故，这类直接安装在锅筒侧壁的液位指示装置，就是替代远距离液位计、实现就地直观液位观测的核心配套部件。整套装置的主体采用立式筒状结构设计，直接通过底部的法兰结构与锅炉锅筒的侧壁预留接口对接，法兰接触面做了凸台密封结构设计，安装时搭配耐温密封垫片，通过周向均匀布置的螺栓完成压紧固定，能够适配锅炉运行时的带压工作环境，避免介质渗漏。装置的主体筒体采用绿色涂装的耐压结构，内部形成与锅筒连通的介质腔，能够真实反映锅筒内部的液位高度，筒体侧面引出多组带红色手柄的截止阀，分别对应液位计的汽侧连通、水侧连通、排污泄放、取样检测等不同功能，每个阀门的手柄都做了加长折弯设计，操作人员在现场巡检时，不需要借助额外工具，徒手就能完成阀门的启闭操作，手柄的红色涂装也能在复杂的车间管路环境里快速识别，避免误操作。不同位置的阀门承担的功能有明确区分：靠近筒体下部的阀门负责连通锅筒的水侧空间，将锅筒内的炉水引入指示装置的腔体内；上部的阀门连通锅筒的汽侧空间，保证腔体内的压力与锅筒内部压力一致，让液位显示值与实际锅筒液位保持一致；侧向引出的小口径阀门负责日常的排污操作，定期开启可以冲掉腔体内积存的水垢、杂质，避免连通管路堵塞导致液位显示失真；还有一组阀门专门用于炉水取样，方便运维人员定期检测炉水的水质参数。整套装置的安装边界需要考虑现场操作空间，底部法兰对接时要保证筒体垂直安装，倾斜角度不能超过2度，否则会导致液位显示出现偏差，侧面引出的阀门手柄要预留至少100mm的操作空间，避免被周边的管路、保温层遮挡，影响日常操作。装置上配套的液位观测杆采用耐温耐腐蚀的材质制作，能够长期浸泡在高温炉水中不出现锈蚀、变形，杆体的刻度标识清晰，操作人员站在装置前方1米范围内就能清晰读取当前的液位数值，不需要凑近观察，降低了高温部位作业的安全风险。在设计这类装置的时候，首先要考虑的是与锅炉本体的压力等级匹配，所有承压部件的壁厚都要满足对应压力等级的强度要求，焊接部位要做满焊处理，避免长期运行过程中出现焊缝渗漏；其次要考虑运维操作的便捷性，所有操作部件的位置都要符合人体工程学设计，不需要操作人员弯腰或者抬手过高就能完成操作；还要考虑装置的防堵性能，因为炉水在长期运行过程中会产生水垢、杂质，如果连通管路的通径设计过小，很容易被杂质堵塞，导致液位指示失灵，所以各个连通口的通径都做了放大设计，同时在底部预留了排污通道，方便定期清理。这类液位指示装置和传统的玻璃管液位计相比，结构强度更高，抗磕碰性能更好，适合在车间环境复杂、人员走动频繁的锅炉房场景使用，不会因为意外碰撞导致玻璃管破裂、炉水喷溅的安全事故，同时维护成本更低，不需要定期更换玻璃管、密封垫等易损件，长期运行的可靠性更高。在现场安装调试的时候，要先对各个连通管路进行吹扫，清除安装过程中残留的焊渣、铁屑等杂质，避免杂质卡涩阀门密封面，导致阀门关闭不严；安装完成后要逐个进行阀门的启闭试验，确认每个阀门都能正常开关、无卡涩渗漏，再进行压力试验，检查所有密封点在工作压力下无渗漏，才能投入正常使用。日常运维过程中，操作人员每班都要对液位指示值进行核对，定期开启排污阀冲洗连通管路，保证液位显示准确，当发现液位显示模糊、阀门渗漏的时候，要及时停炉检修，避免因为液位指示错误导致锅炉运行事故。
