带滚轮支撑的可调式螺纹锁紧机构

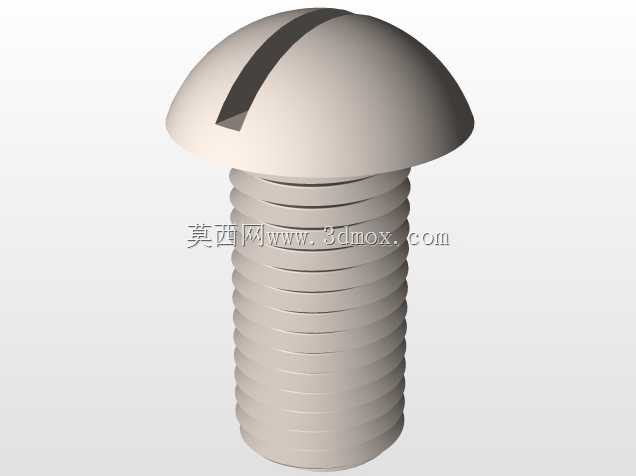

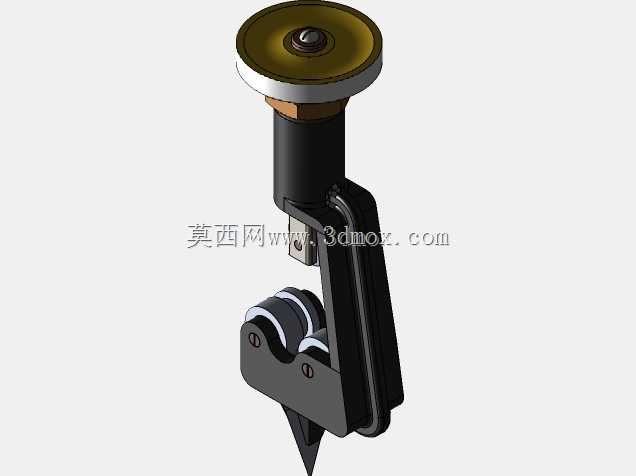

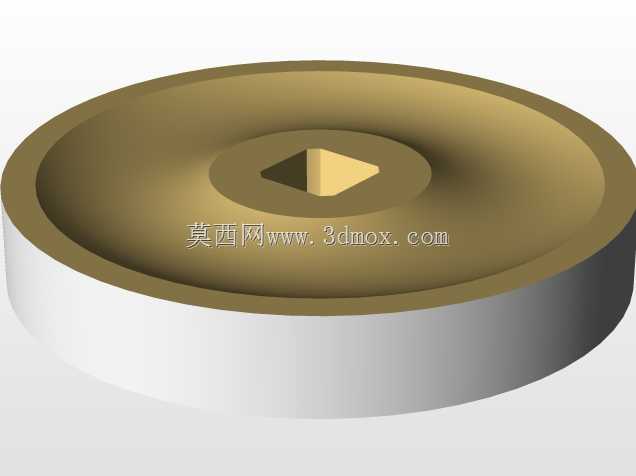

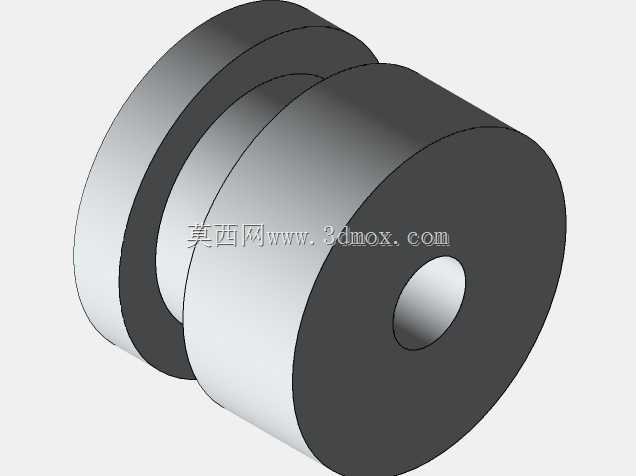

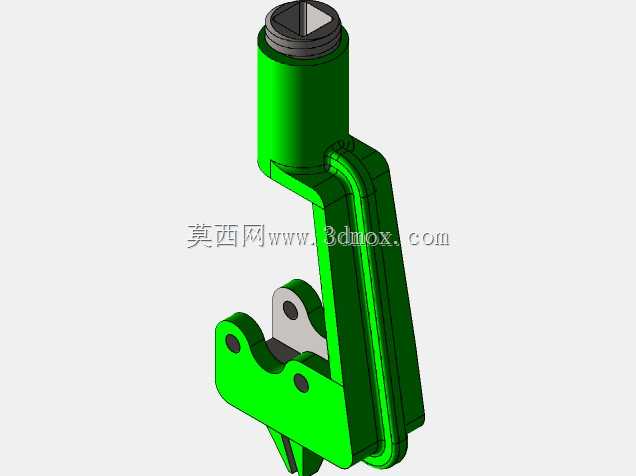

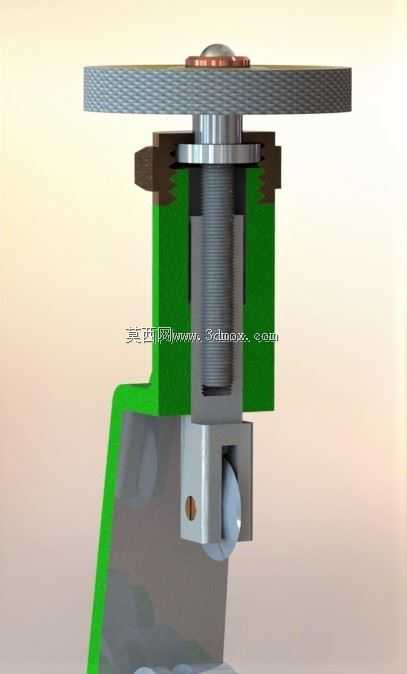

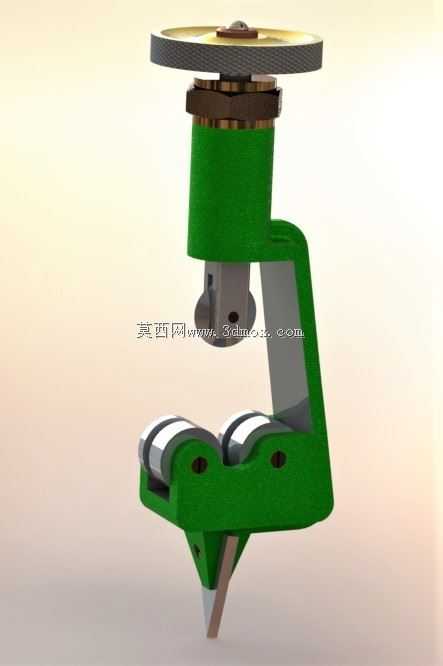

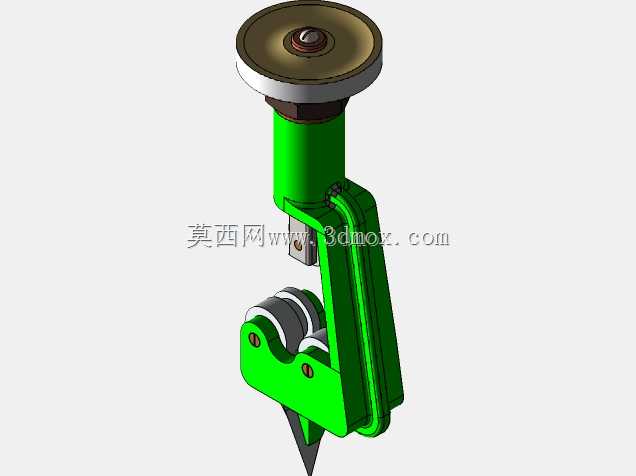

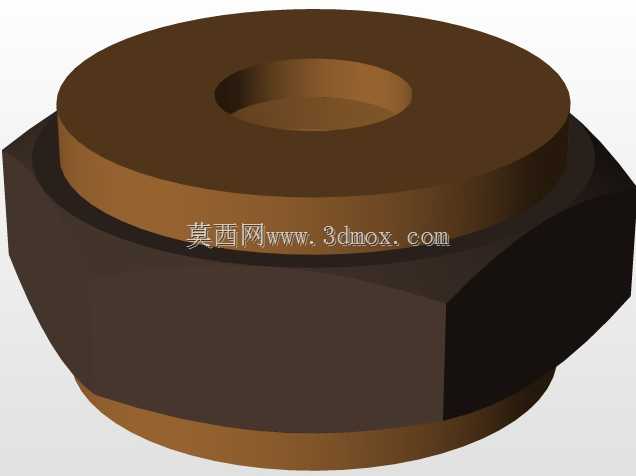

该可调式螺纹锁紧机构常应用于工装夹具定位、小型设备工位调节、生产线挡停限位等场景，可在需要手动微调支撑高度、快速锁止工位位置的工况下稳定工作，适配多类需要手动调节支撑高度的轻型工装与小型设备安装场景。从结构功能来看，顶部的滚花手轮采用网纹滚花设计，增大手动旋转时的摩擦力，无需额外工具即可徒手操作，手轮下方设置铜质垫片，可降低旋转时的接触面磨损，同时保证锁紧时的轴向预紧力均匀分布。中部的螺纹副采用梯形螺纹设计，相比普通三角螺纹具备更好的自锁性能，调节过程中传动平稳，不会出现轴向窜动，螺纹外侧的绿色导向套采用耐磨非金属材质，既可以为螺杆升降提供精准导向，又能避免金属螺杆直接与安装座摩擦产生异响与磨屑，延长结构使用寿命。下部的滚轮组件采用金属支架夹持尼龙滚轮的结构，滚轮通过销轴与支架铰接，可绕销轴自由转动，当该机构作为挡停组件使用时，接触工件的过程中滚轮可将滑动摩擦转化为滚动摩擦，避免刮伤工件表面，同时降低接触时的冲击载荷。设计过程中优先考虑了手动操作的便捷性与长期使用的耐磨性能，手轮直径设置为适配成人手掌操作的尺寸，旋转一周的进给量匹配常规微调场景的调节精度，避免单次调节幅度过大难以对准工位。安装边界方面，该机构的导向套外径适配常规安装板的开孔尺寸，可直接通过法兰面固定在安装基板上，整体轴向尺寸紧凑，不会占用过多安装空间，螺杆的升降行程覆盖常规轻型工装的调节范围，可满足多数工位高度微调的需求。结构拆解后各零件加工工艺性良好，滚花手轮可采用棒料车削后滚花加工，螺纹螺杆采用常规车削工艺即可达到精度要求，导向套可采用注塑或棒料加工成型，滚轮支架采用钣金折弯或铣削加工均可，整体加工成本可控，装配流程简单，无需专用工装即可完成组装，后期维护时仅需定期清理螺纹副内的杂物、在导向套与螺杆接触面涂抹少量润滑脂即可长期稳定工作。该结构在实际使用中可根据安装场景调整滚轮材质，若接触高温工件可更换为金属滚轮，若需要更高的缓冲性能可更换为聚氨酯滚轮，适配不同工况的使用需求。
