带扳把式手动泄压结构青铜安全阀

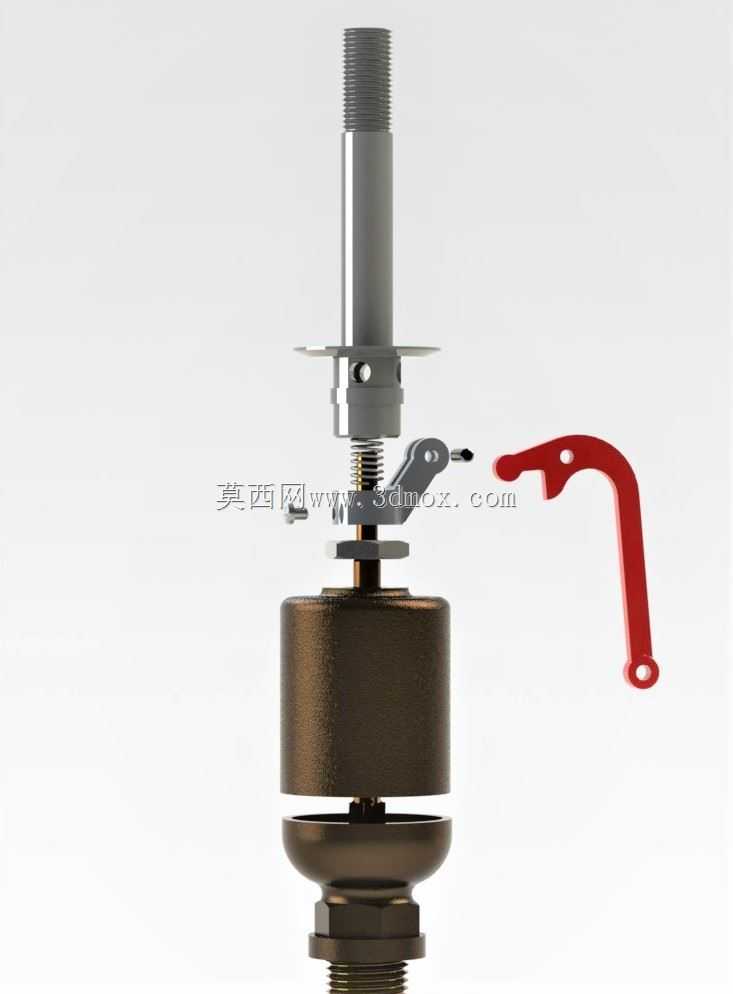

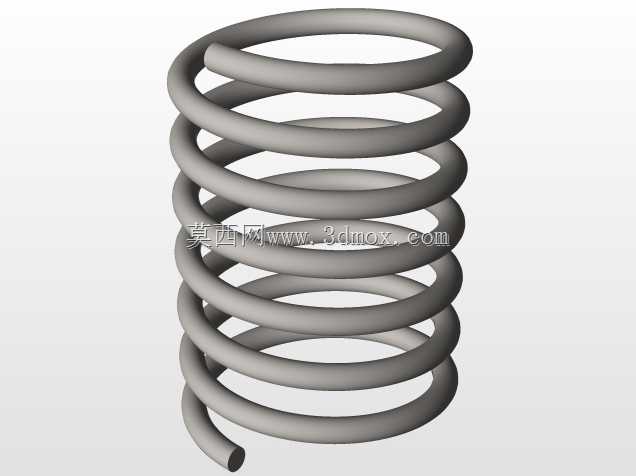

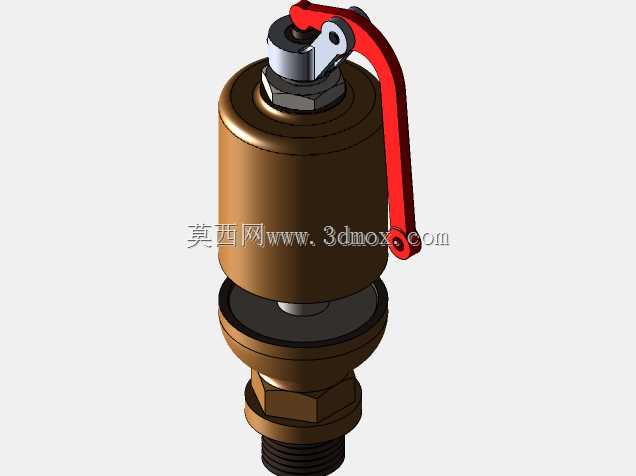

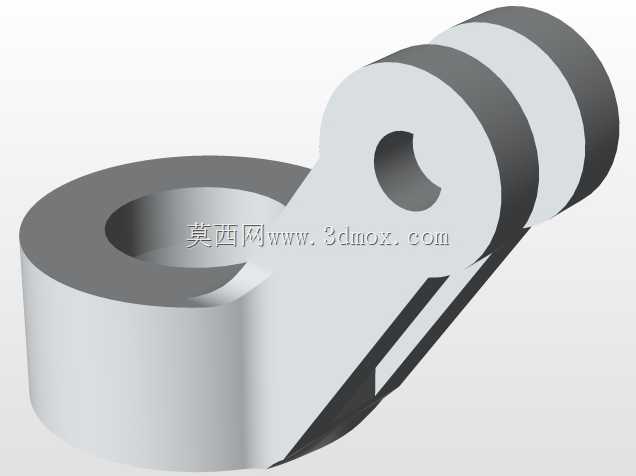

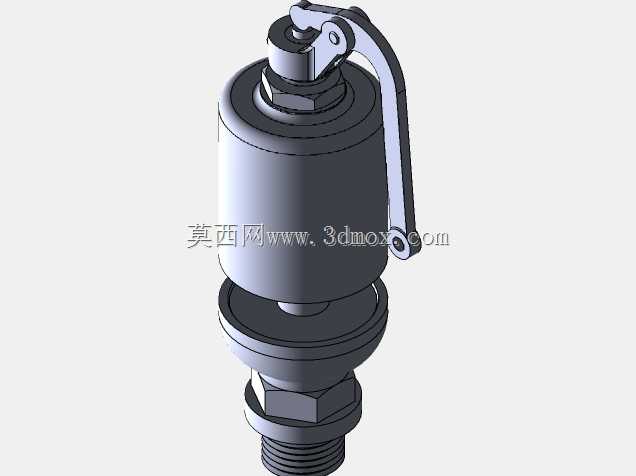

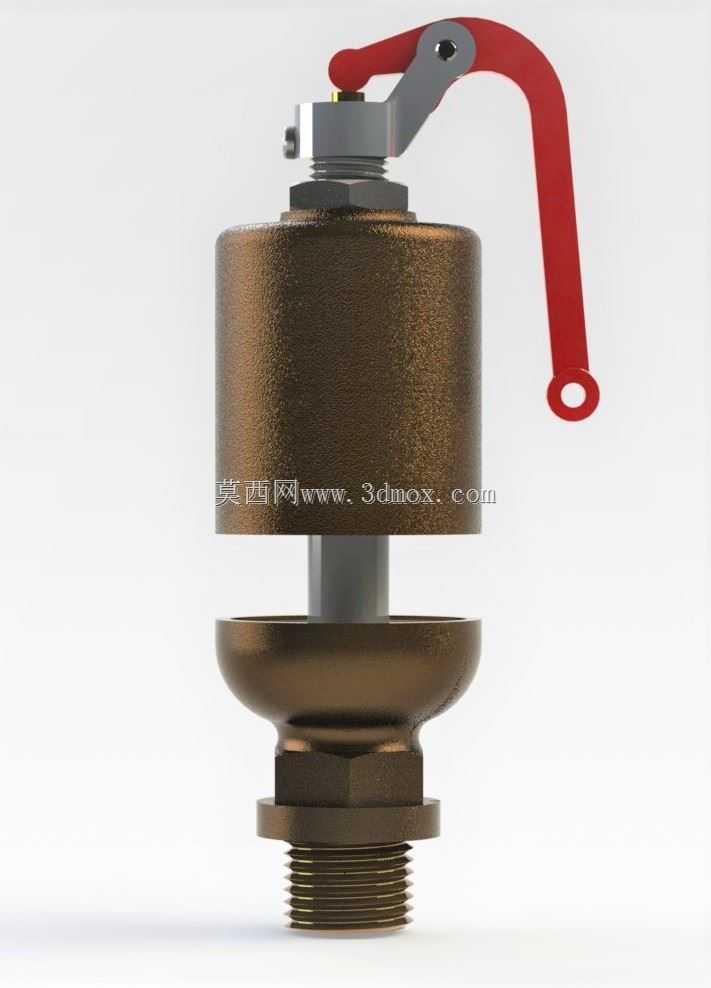

这款带手动扳把的青铜材质泄压安全阀，主要应用在低压流体输送管路、小型承压储液罐体、民用供水供气支路以及小型工业换热设备的压力超限保护场景中，日常工况下依靠内部弹簧预紧力实现密封，当管路或罐体内部压力超过设定阈值时，阀瓣自动抬升实现泄压，避免承压部件因超压出现破裂、渗漏等安全隐患。阀体下部采用标准外螺纹连接结构，安装时可直接与对应规格的内螺纹管路接头旋合，无需额外定制转接法兰，适配多数民用及小型工业管路的安装边界，整体轴向安装高度控制在紧凑区间，不会在狭窄的管路排布空间中占用过多操作位置。顶部的红色加长扳把为手动测试结构，日常运维过程中无需拆解管路，只需向上扳动扳把即可带动阀杆抬升，强制开启阀瓣完成泄压功能测试，验证阀瓣是否存在卡滞、密封面是否粘连，扳把末端的圆环结构可穿入铅封或挂锁，避免非运维人员误操作触发泄压。阀体中部的圆柱形腔体为弹簧容纳腔，青铜材质的壳体兼顾了耐腐蚀性能与结构强度，适配水、低压蒸汽、非腐蚀性轻质油品等多种介质的输送场景，下部的喇叭口形导流结构可在泄压时对排出介质进行导流，避免高速喷出的介质直接冲刷周边设备或操作人员。建模过程中重点还原了密封副的配合公差、弹簧的预压缩行程、扳把与阀杆的铰接间隙，螺纹部分按照标准管螺纹参数建模，可直接用于管路排布的干涉校验、运维操作的空间模拟，也可作为小型承压设备安全附件选型的三维参考，帮助设计人员提前确认安装位置的操作空间、管路连接的匹配度，避免实际安装时出现操作空间不足、连接规格不匹配的问题。
