重锤式内螺纹逆止阀结构设计方案

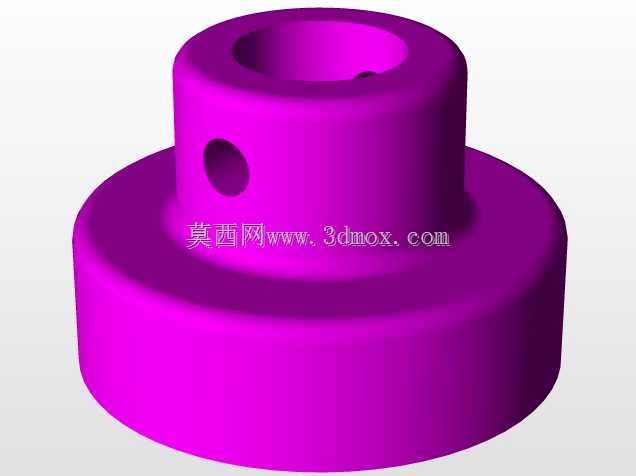

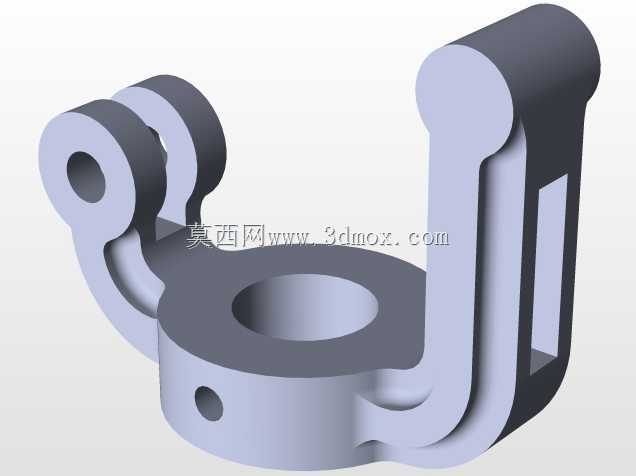

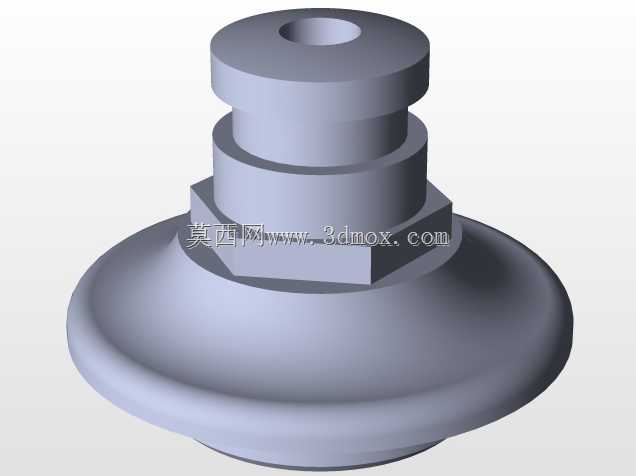

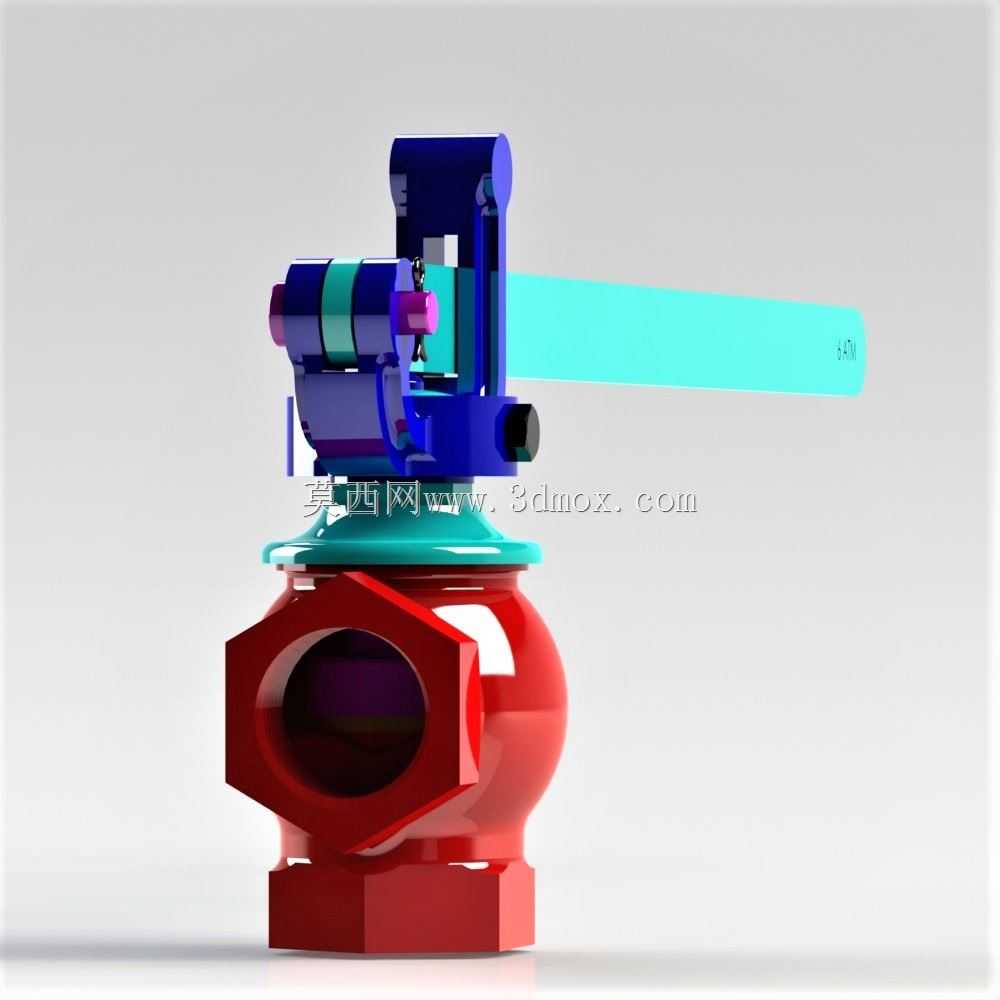

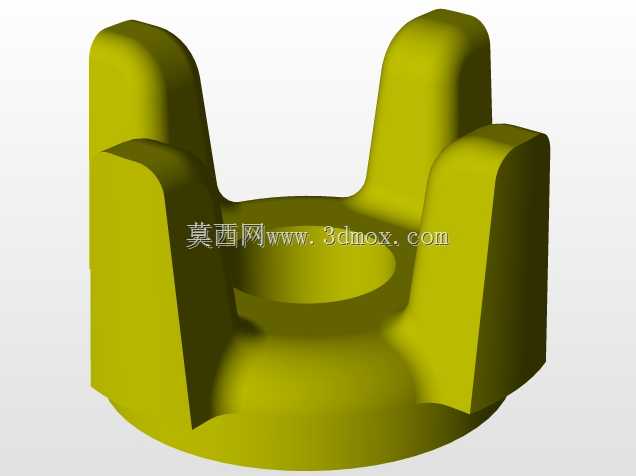

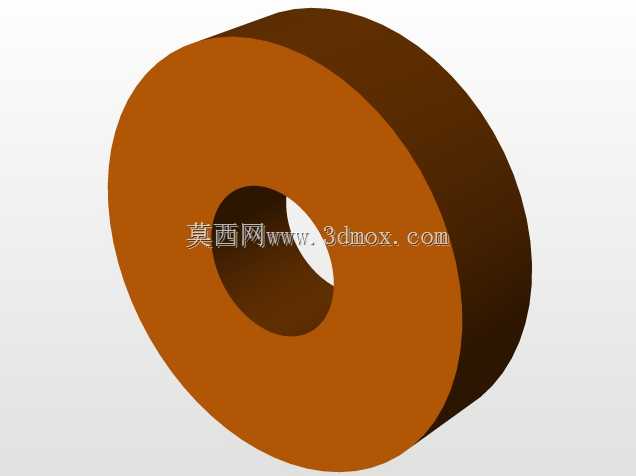

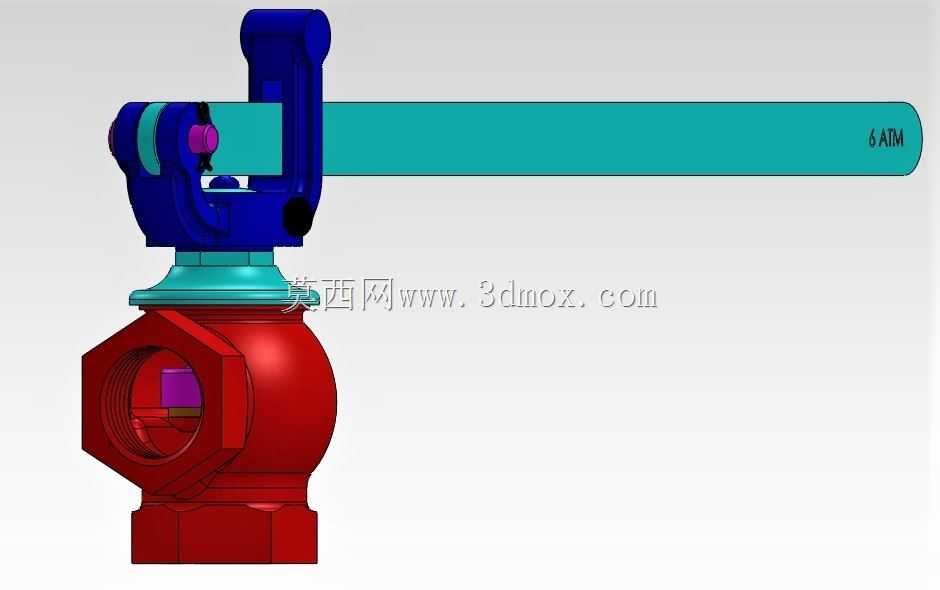

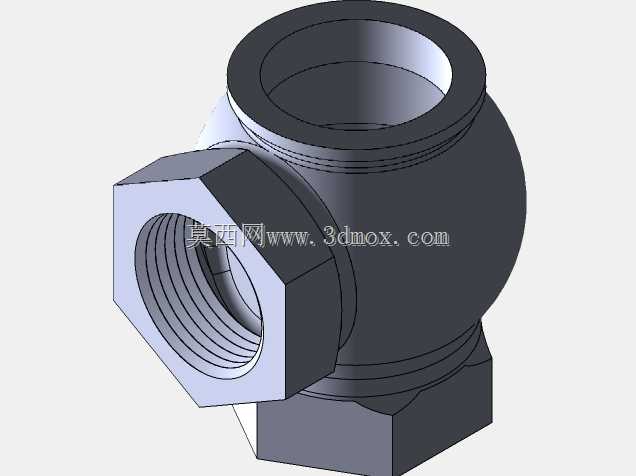

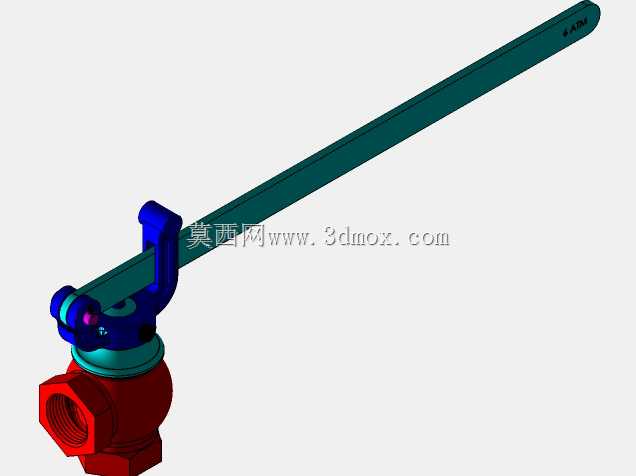

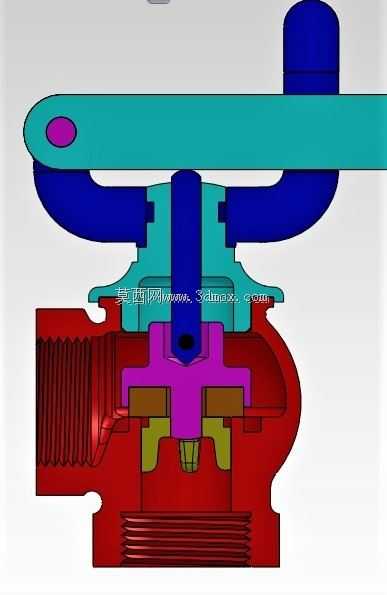

在民用给排水、小型工业流体输送、暖通循环管路的布设场景中，这类带重锤杠杆结构的内螺纹逆止阀，主要承担管路介质单向通断的核心作用，避免介质倒流引发的泵叶轮反转、管路水锤冲击、计量仪表损坏等实际工程问题。不同于常规弹簧式逆止阀依赖弹簧预紧力实现密封，这款结构采用外置杠杆配重重锤的设计思路，通过杠杆力矩平衡抵消阀瓣自重与部分介质正向压力，既可以保证正向介质流动时阀瓣开启阻力更小，降低管路压损，也能在介质出现倒流趋势时，依靠配重重力与倒流介质的反向推力快速推动阀瓣落座，实现管路截断，密封响应速度更快，且不会出现弹簧长期使用后疲劳失效、弹性衰减导致的密封不严问题。从结构布局来看，阀体采用内螺纹连接端，进出口为同轴内螺纹接口，适配常规低压流体输送用镀锌钢管、PPR金属过渡接头的安装需求，安装边界需预留杠杆摆动的侧向空间，避免杠杆动作时与周边管路、支架发生干涉，阀体下部的六角结构可适配管钳夹持，方便现场安装时的拧紧操作，无需额外设计专用工装夹持位。阀瓣密封面采用锥面配合结构，相比平面密封具备更好的自对中特性，即使阀瓣在长期启闭过程中出现轻微偏磨，也能在落座时自动找正密封位，降低密封泄漏概率。上部的杠杆组件采用铰接结构与阀杆连接，配重块可沿杠杆长槽调整固定位置，现场安装调试时可根据管路实际工作压力调整配重力矩，适配不同压力等级的管路工况，无需更换整阀即可完成启闭压力的微调。阀体流道采用平滑过渡的弧面设计，减少介质流经阀腔时的涡流损失，降低管路运行的能耗，外置的杠杆与配重结构全部暴露在阀体外，日常巡检时可直接观察阀瓣的开启状态，判断管路介质流动是否正常，出现卡滞故障时也可直接在外置结构上进行排查处理，无需拆解阀体即可完成简单的故障复位，大幅降低后期运维的难度。这类结构的逆止阀尤其适配介质清洁度不高、含少量固体杂质的低压输送管路，重锤提供的闭合力矩更大，不容易被杂质卡滞导致密封失效，相比对夹式、法兰式逆止阀，内螺纹连接的结构体积更小，适合小管径管路的紧凑安装场景，在小型供水泵站、暖通空调循环水支路、消防喷淋支管等场景中都有广泛的应用空间。
