双滚子结构门闩式门锁三维设计

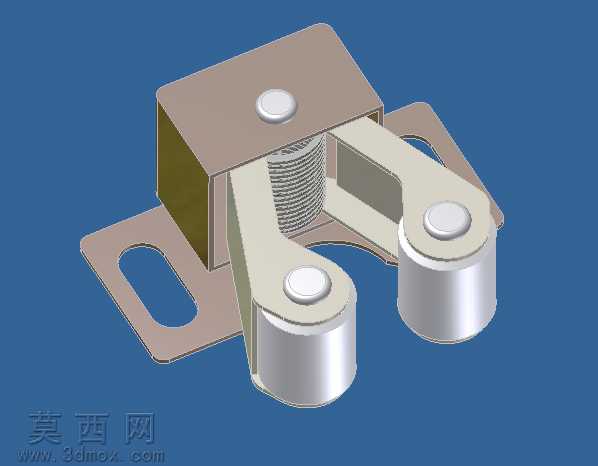

本作品为双滚子结构门闩式门锁的三维参数化设计成果，建模阶段采用Autodesk Inventor完成全零件的特征化建模，严格遵循机械设计公差规范，对每个组成零件进行独立的参数化定义，确保各部件的装配间隙符合五金构件的实际使用要求。建模过程中首先完成底座安装板的结构绘制，预留长圆形安装调节孔，适配不同安装基面的孔位偏差需求；其次完成锁盒主体的腔体结构设计，内部预留弹性顶推机构的装配空间，保证锁舌伸缩动作的行程余量；随后完成两组对称布置的滚子锁臂建模，每个锁臂端部装配圆柱形耐磨滚子，滚子与锁臂之间预留转动间隙，模拟实际使用中滚子随门扇闭合转动、降低摩擦损耗的工作特性。渲染阶段采用实体外观材质赋予，金属结构件分别赋予冷轧钢喷塑、镀锌钢、哑光合金三类不同的金属材质，通过调整材质的粗糙度、反射率参数，还原五金锁具真实的表面质感，背景采用纯色深蓝底色突出模型主体结构，渲染视角选取斜向等轴测视角，可同时展示锁具的安装底座、锁盒主体、双滚子锁臂三个核心结构部分，清晰呈现各部件的装配位置关系。结构设计上采用双滚子对称布局，相比单滚子锁具具备更高的咬合稳定性，门扇闭合时两侧滚子同时受力卡入门框配套锁扣，避免单侧受力导致的锁臂变形问题，锁盒内部内置弹性复位结构，可实现门扇闭合后的自动锁止，解锁时通过外部联动机构带动锁臂回缩即可完成开门动作，整体结构无冗余零件，兼顾锁止可靠性与装配便捷性，适配各类室内隔断门、设备防护门的锁止使用需求。设计过程中充分考虑五金构件的加工工艺性，所有钣金类零件均预留合理的折弯圆角，机加工零件避免出现过小的内尖角结构，降低实际生产中的加工难度，装配环节采用全约束装配方式，验证各运动部件的活动行程无干涉，确保锁具开合动作顺畅无卡滞。
