带锥度锁结构的齿形同步带轮设计

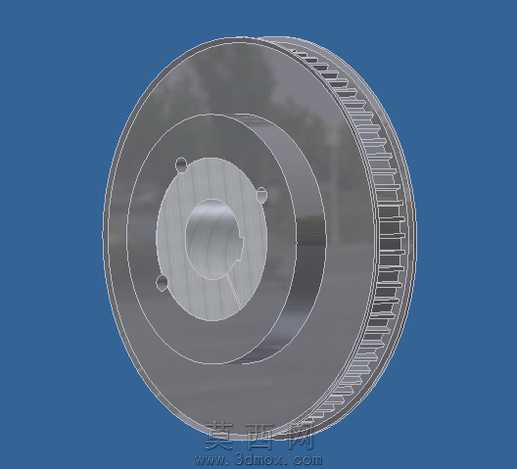

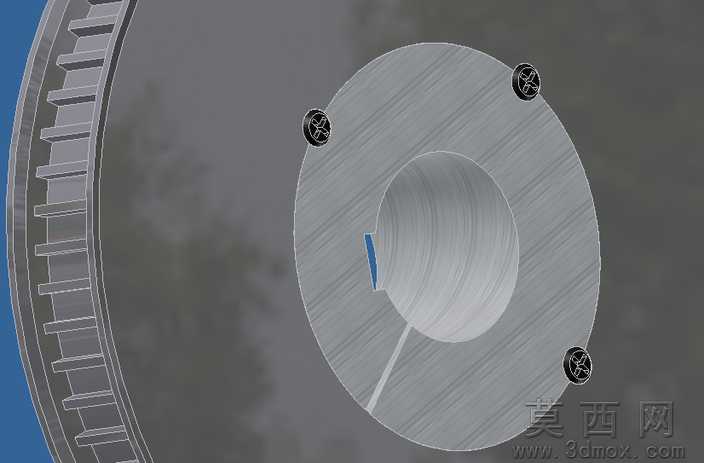

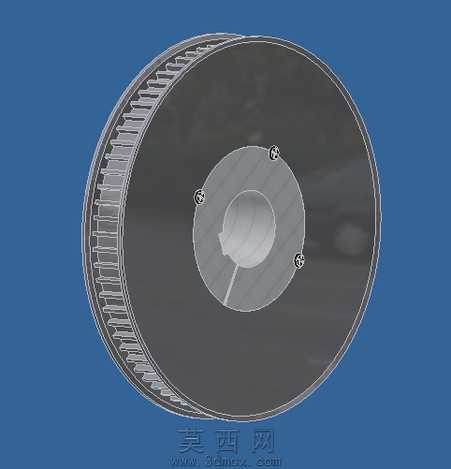

本作品为适配toothed齿形同步带的带锥度锁结构带轮三维模型，建模阶段采用Autodesk Inventor完成全参数化特征构建，首先以旋转特征生成带轮的基础轮体毛坯，精准控制轮缘、轮毂的同轴度公差，保证后续装配的基准精度。针对带轮外缘的齿形结构，通过绘制单齿齿形草图后采用圆周阵列特征完成整圈齿形排布，齿形轮廓严格匹配同步带的齿距、齿高参数，确保带轮与齿形皮带啮合时无卡滞、滑齿问题，传动过程中动力传递损耗更低。轮体中心的锥度锁结构是本设计的核心，首先在轮毂中心加工出带键槽的轴孔，键槽特征通过拉伸切除完成，可与传动轴实现周向定位，避免传动过程中带轮与轴发生相对转动；锥度锁的锁紧结构采用三个沿轮毂圆周均匀分布的螺栓锁紧位设计，建模时通过圆周阵列完成三个螺栓孔的特征排布，每个螺栓孔位置添加了对应的沉头结构，保证螺栓锁紧后头部不突出轮毂端面，避免干涉周边部件。渲染阶段赋予轮体不同区域差异化材质，轮缘齿形部分采用哑光深灰硬质合金材质，模拟钢制带轮的耐磨金属质感，轮毂及锥度锁部分采用稍浅的金属灰材质，区分不同功能区域，中心轴孔及键槽部分添加轻微的倒角特征，去除锐边的同时还原真实机加工零件的工艺细节。设计思路上，摒弃传统带轮与轴过盈配合的装配方式，采用锥度锁结构实现带轮与传动轴的无键锁紧（配合键槽实现双重防转），安装时无需加热带轮或强力压装，仅通过拧紧三个均匀分布的锁紧螺栓即可让锥面抱紧传动轴，既保证了传动过程中的连接可靠性，又大幅降低了现场装配、后期维护拆卸的难度，同时锥度锁结构可适配一定公差范围内的不同轴径，提升了带轮的通用适配性。模型整体结构完整，所有特征均保留可编辑参数，可根据实际传动功率、轴径尺寸、皮带规格快速调整参数生成对应规格的带轮模型，可直接用于传动机构的虚拟装配验证、工程图导出加工。
