AG NEOVO RX系列工业监视器结构设计

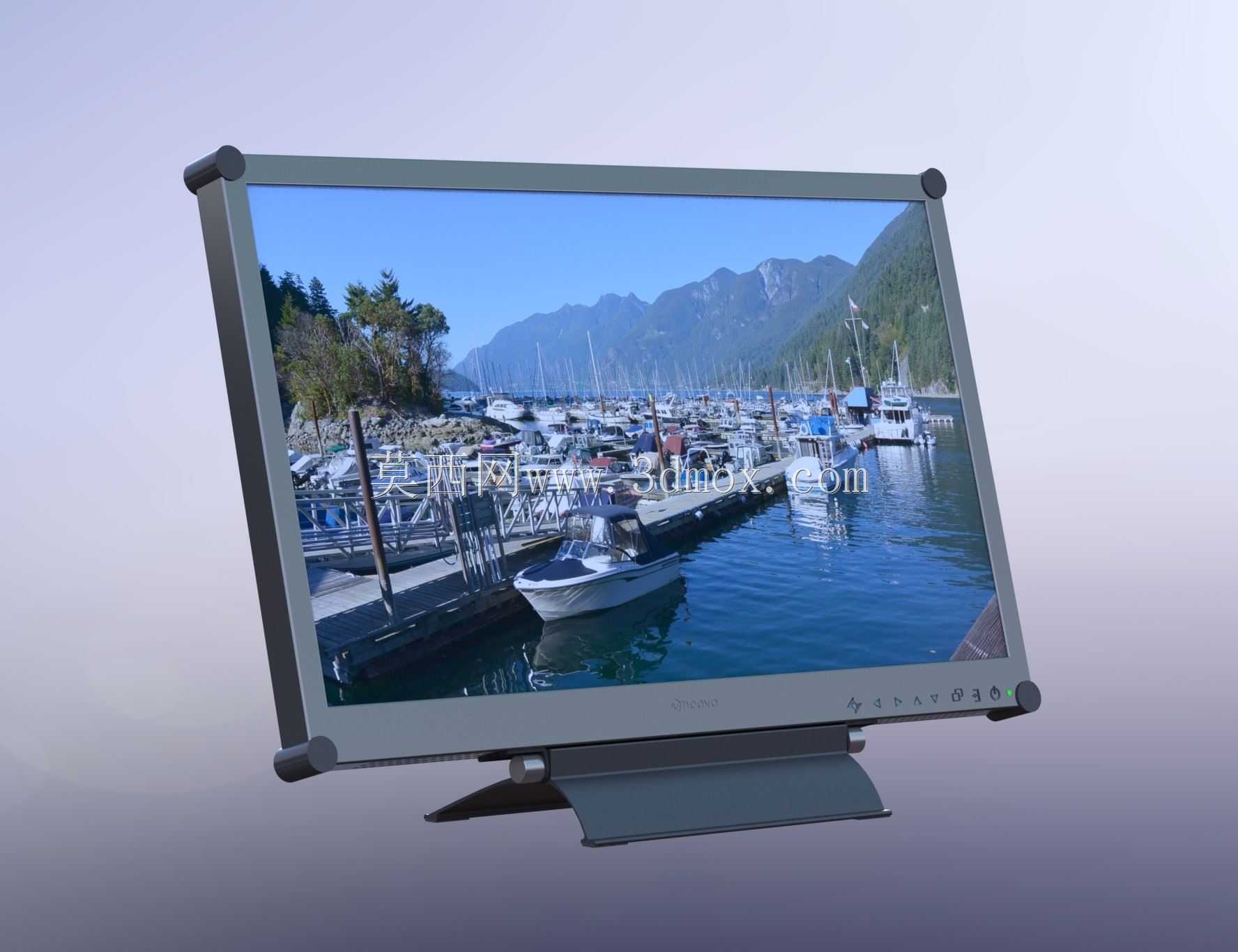

本次呈现的RX系列显示终端，覆盖22英寸与24英寸两个主流尺寸段，核心面向工业监控、桌面广播级显示场景打造，全系列采用FHD 1920*1080分辨率的TFT LCD背光面板，接口配置覆盖VGA、DVI、CVBS、S-Video、HDMI全系列视频输入通道，同时集成RCA L+R 3.5mm立体声音频输入模块，可直接对接各类工业摄像设备、播控主机、工控机信号源，无需额外转接模块即可完成音视频信号同步传输。

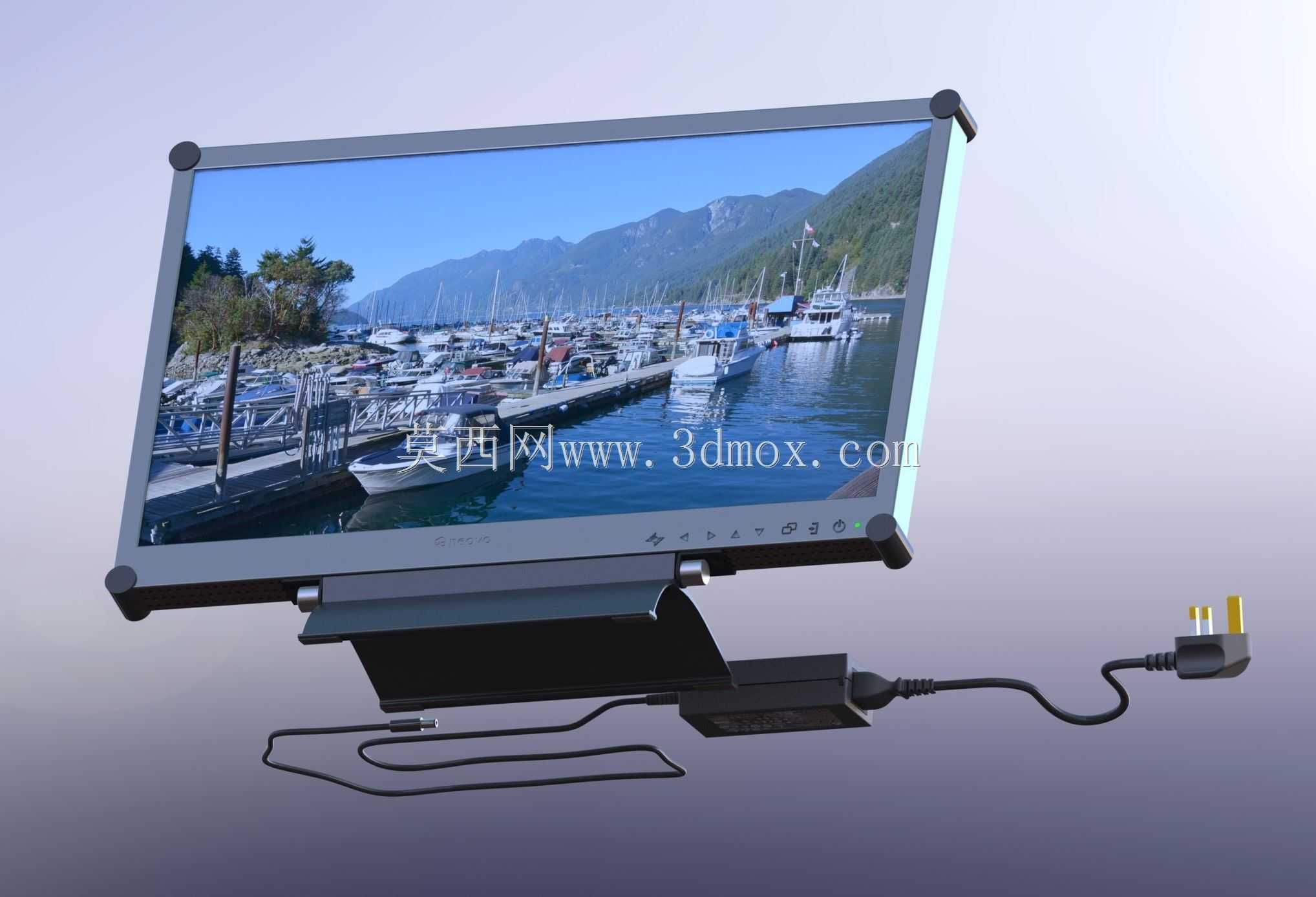

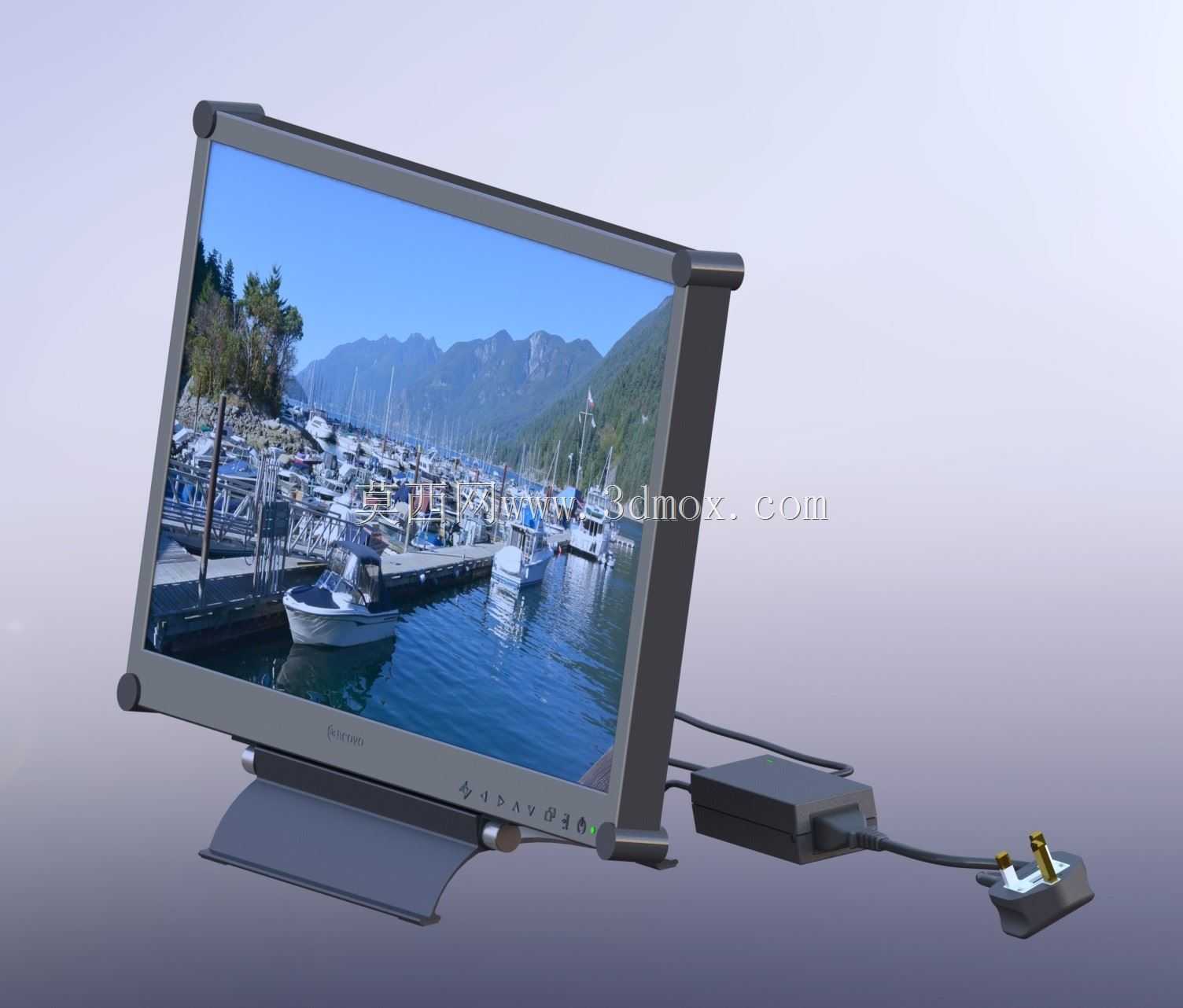

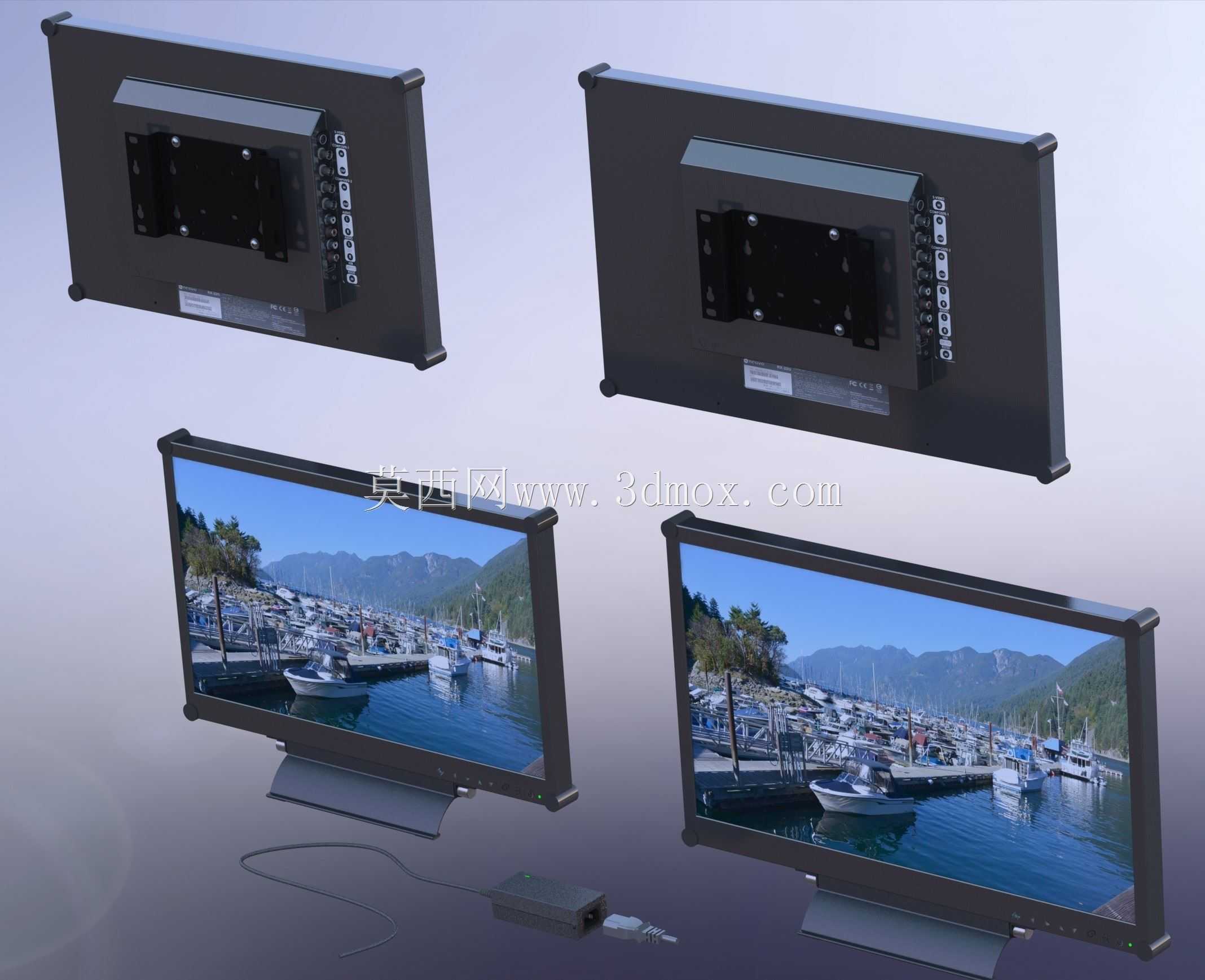

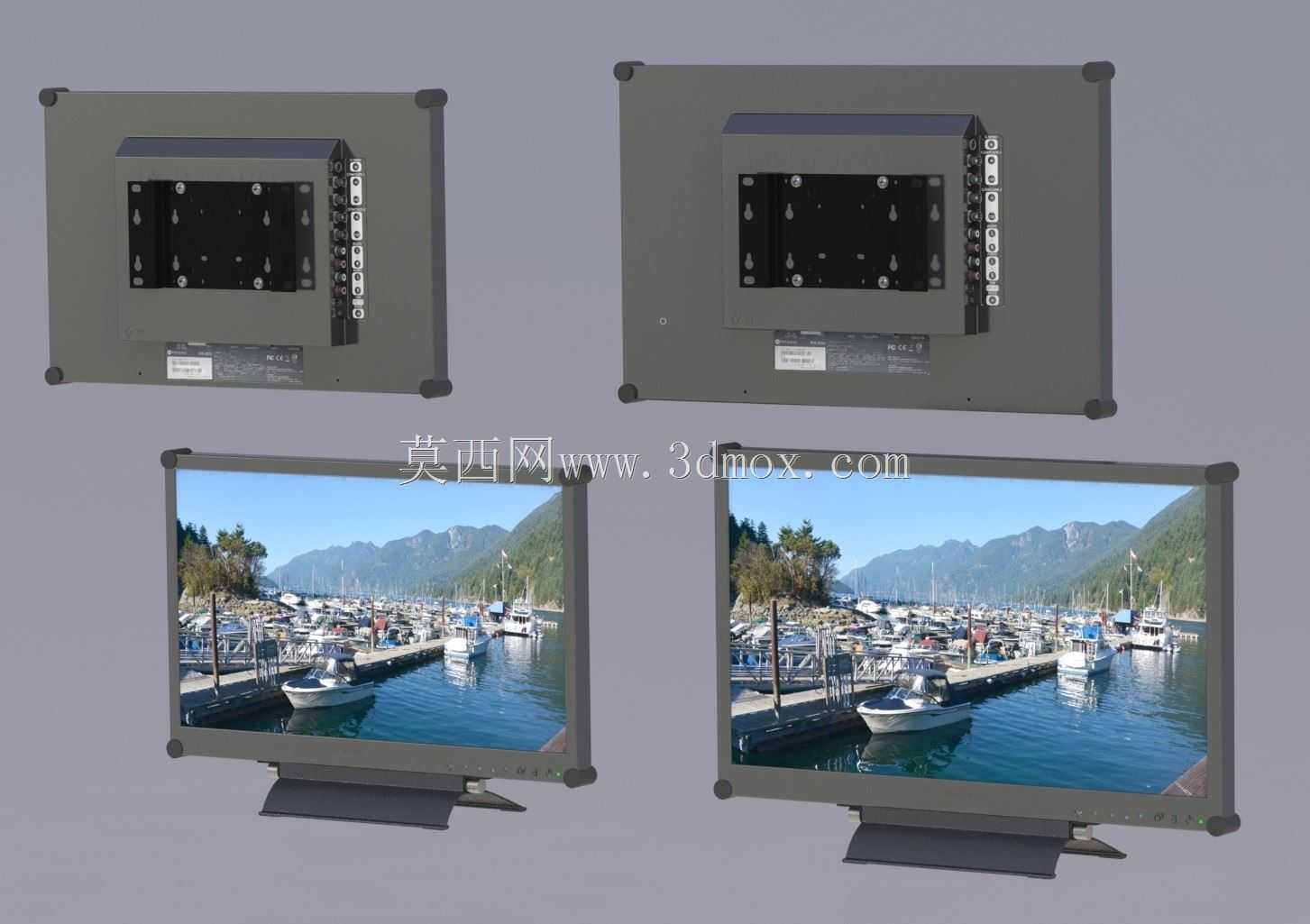

结构设计上，两款尺寸机型均配套专属桌面倾斜支架，22英寸款支架支持0-20度俯仰角度调节，24英寸款支持0-15度俯仰调节，可适配不同坐姿下的观看视角需求；除原生桌面支架外，整机背部预留标准VESA超薄固定壁挂安装孔位，可兼容PSG 03390规格壁挂支架，最大可适配32英寸规格的壁挂承载面，满足控制台嵌装、墙面固定、设备集成等多场景安装需求。

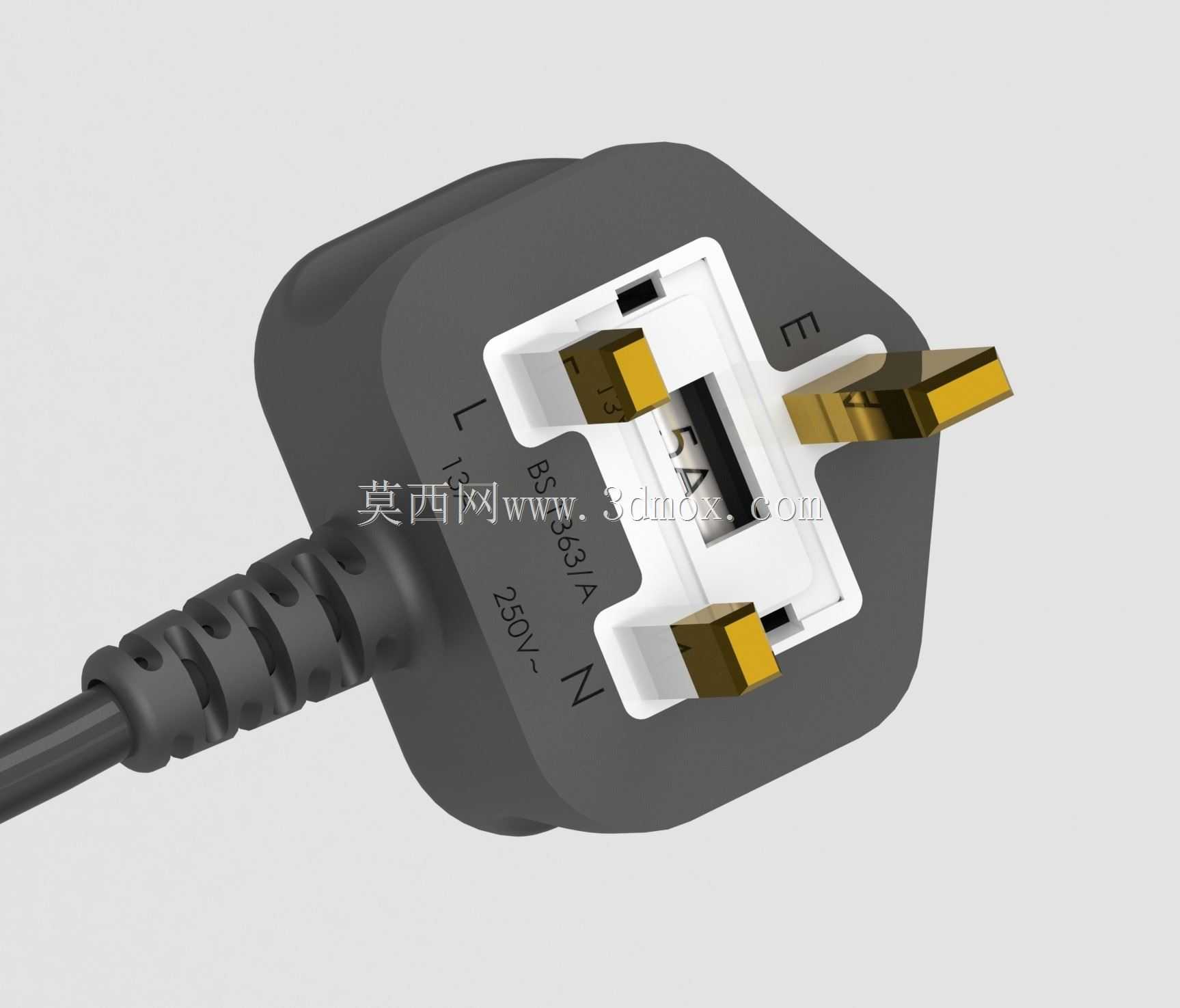

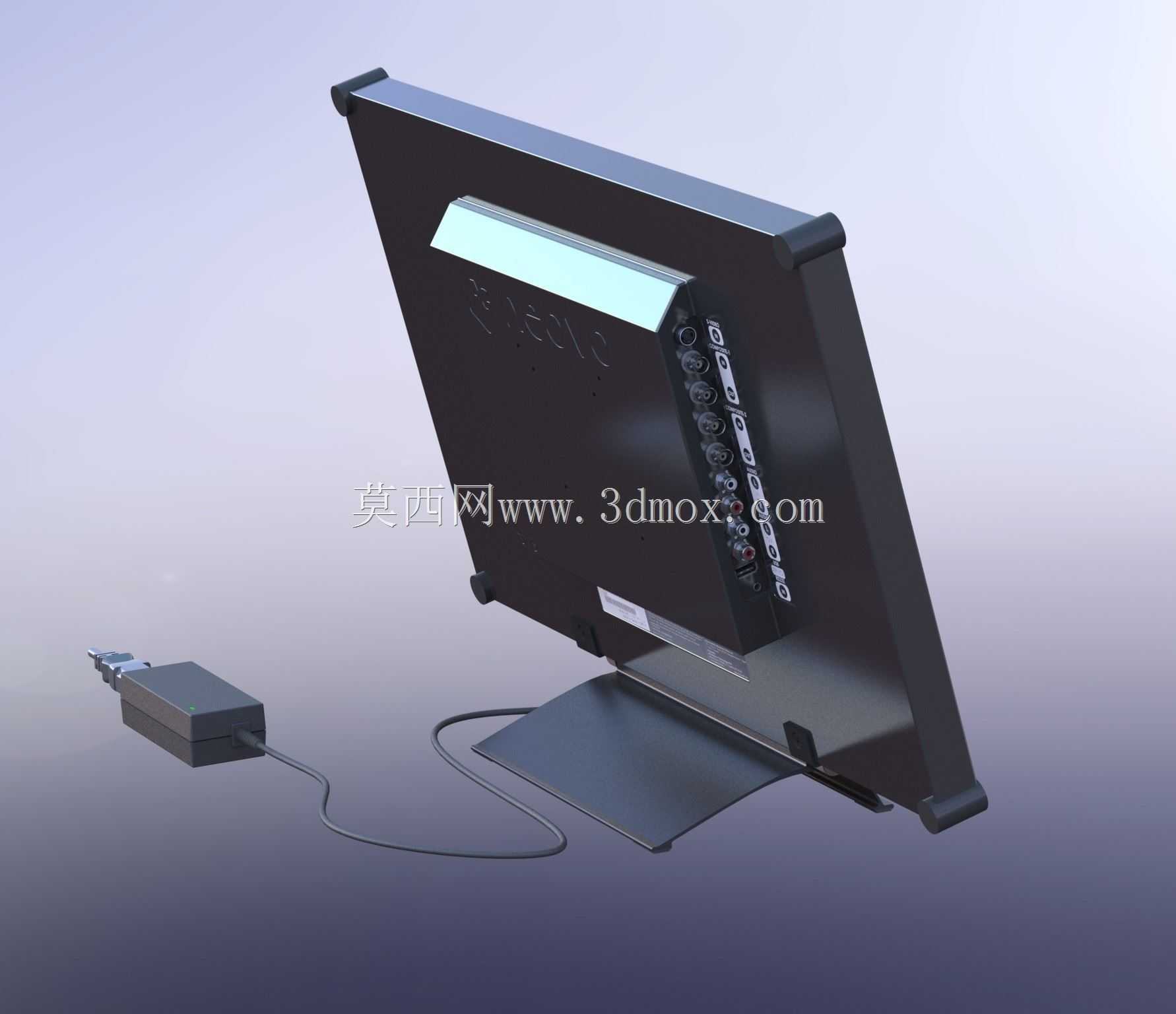

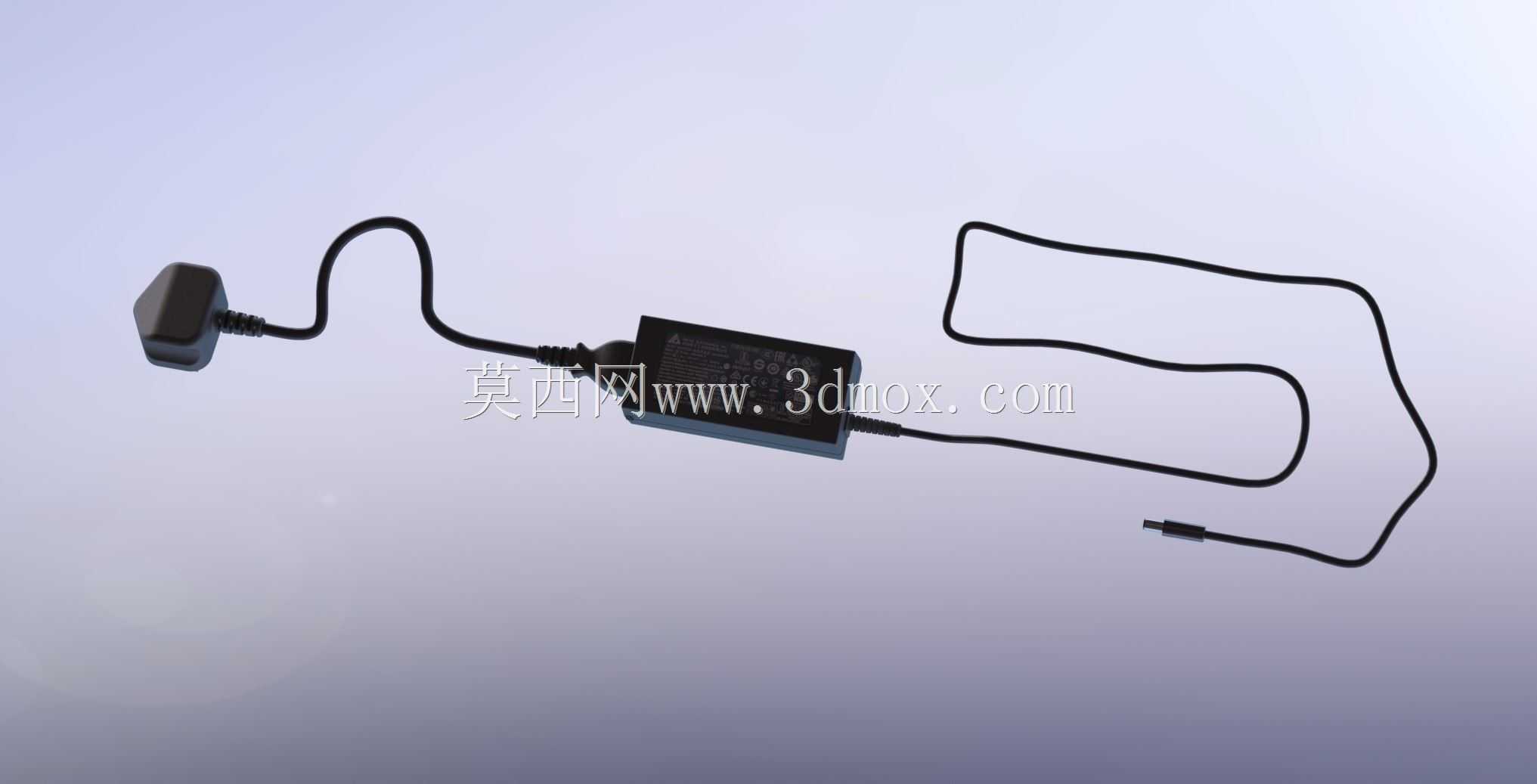

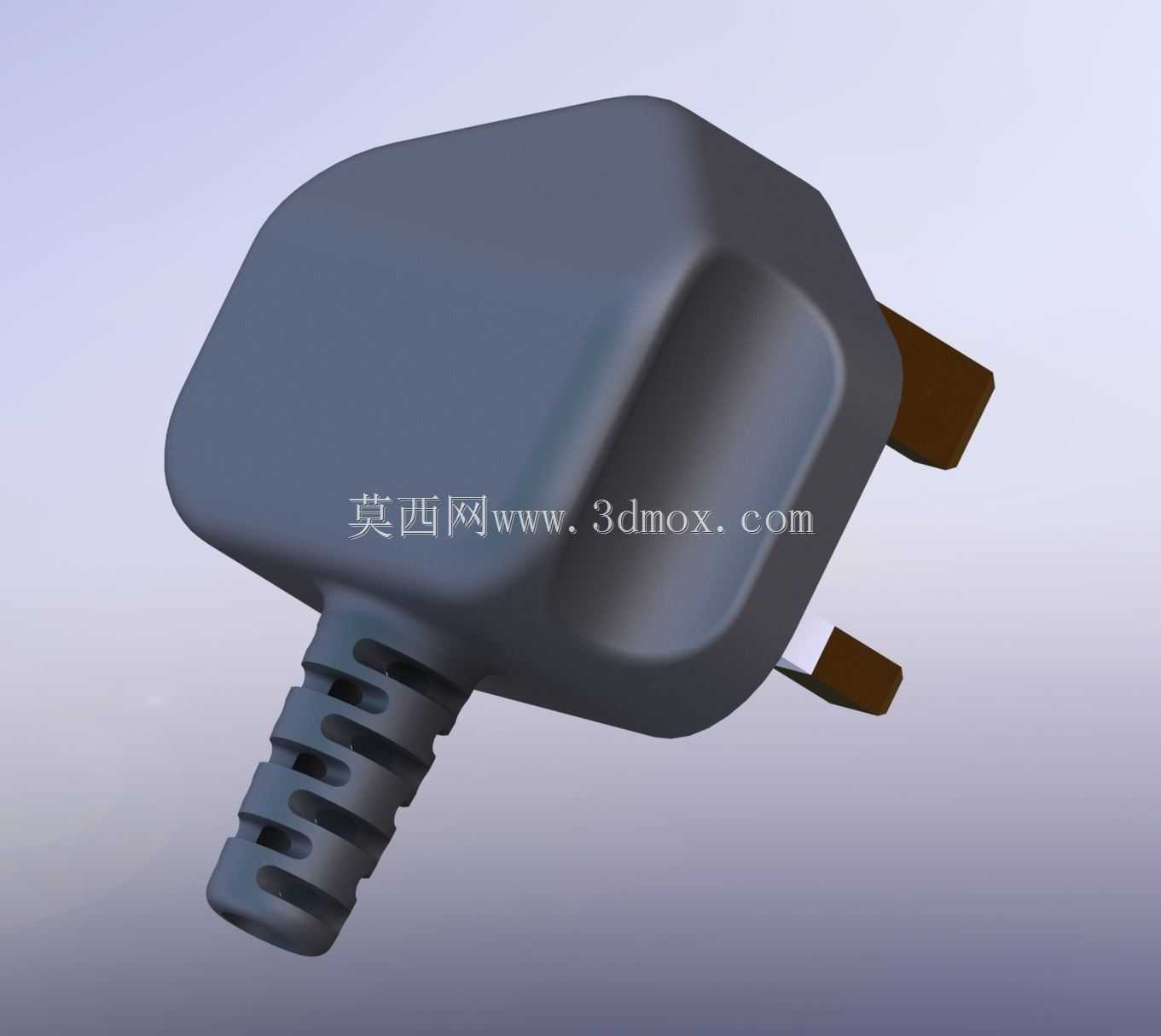

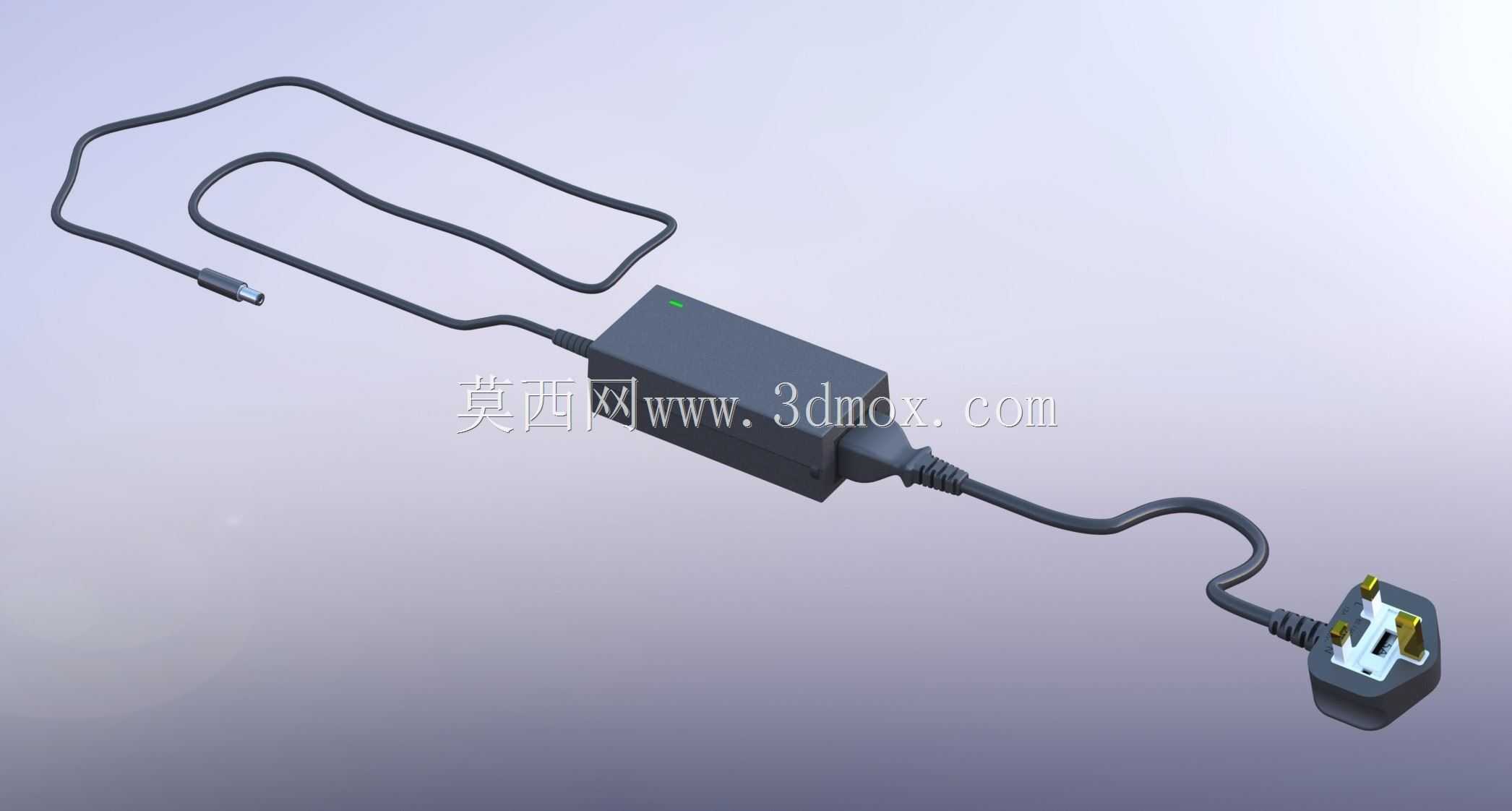

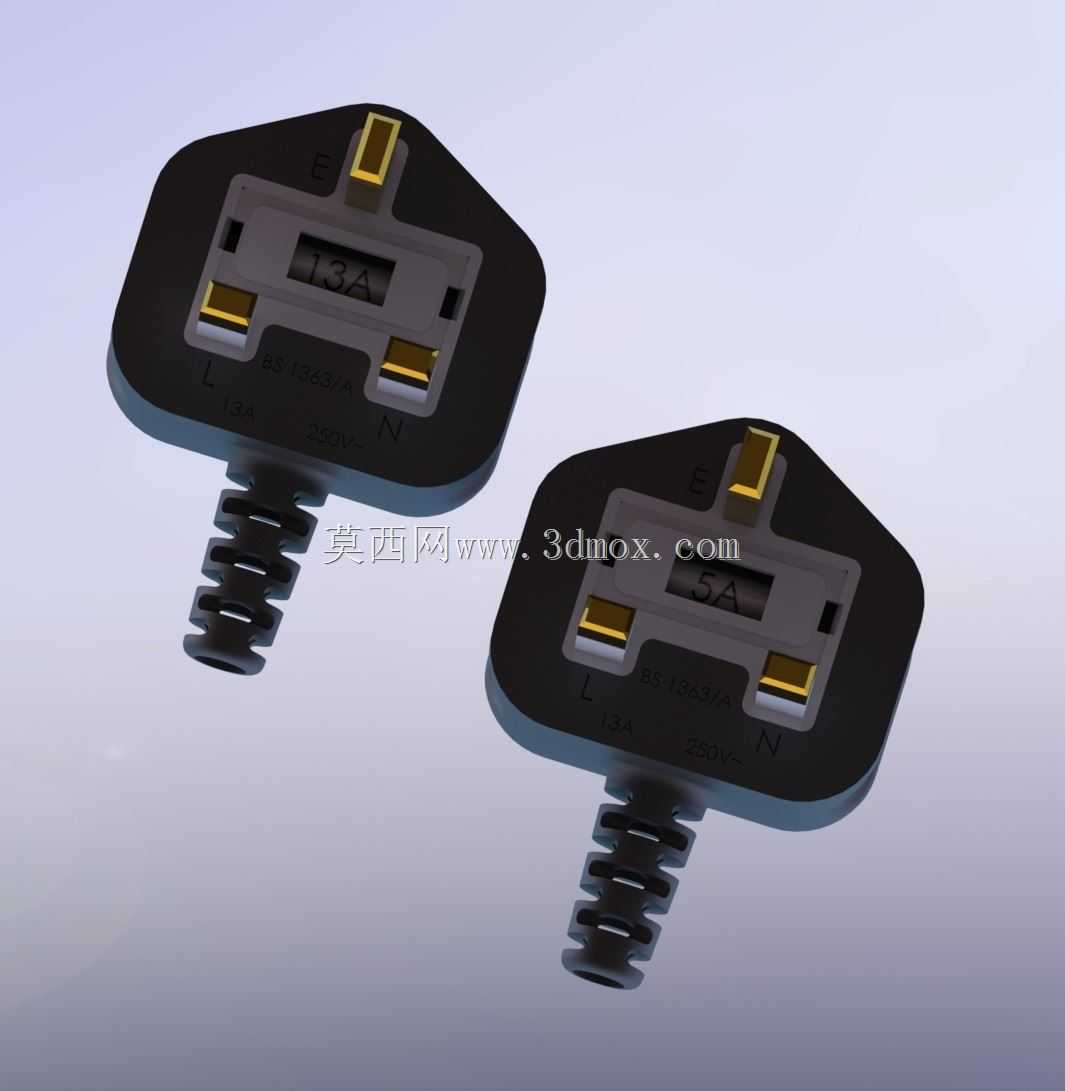

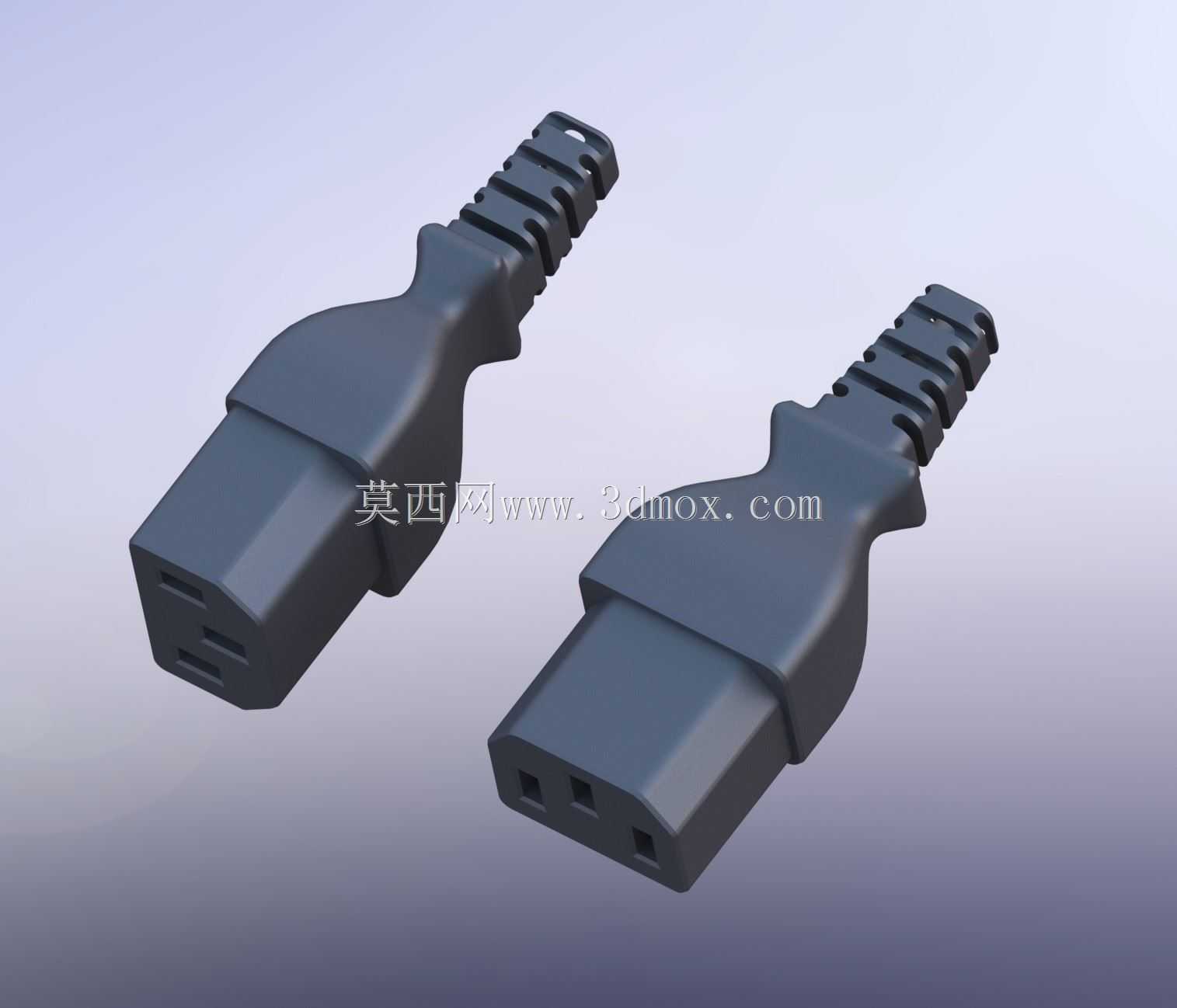

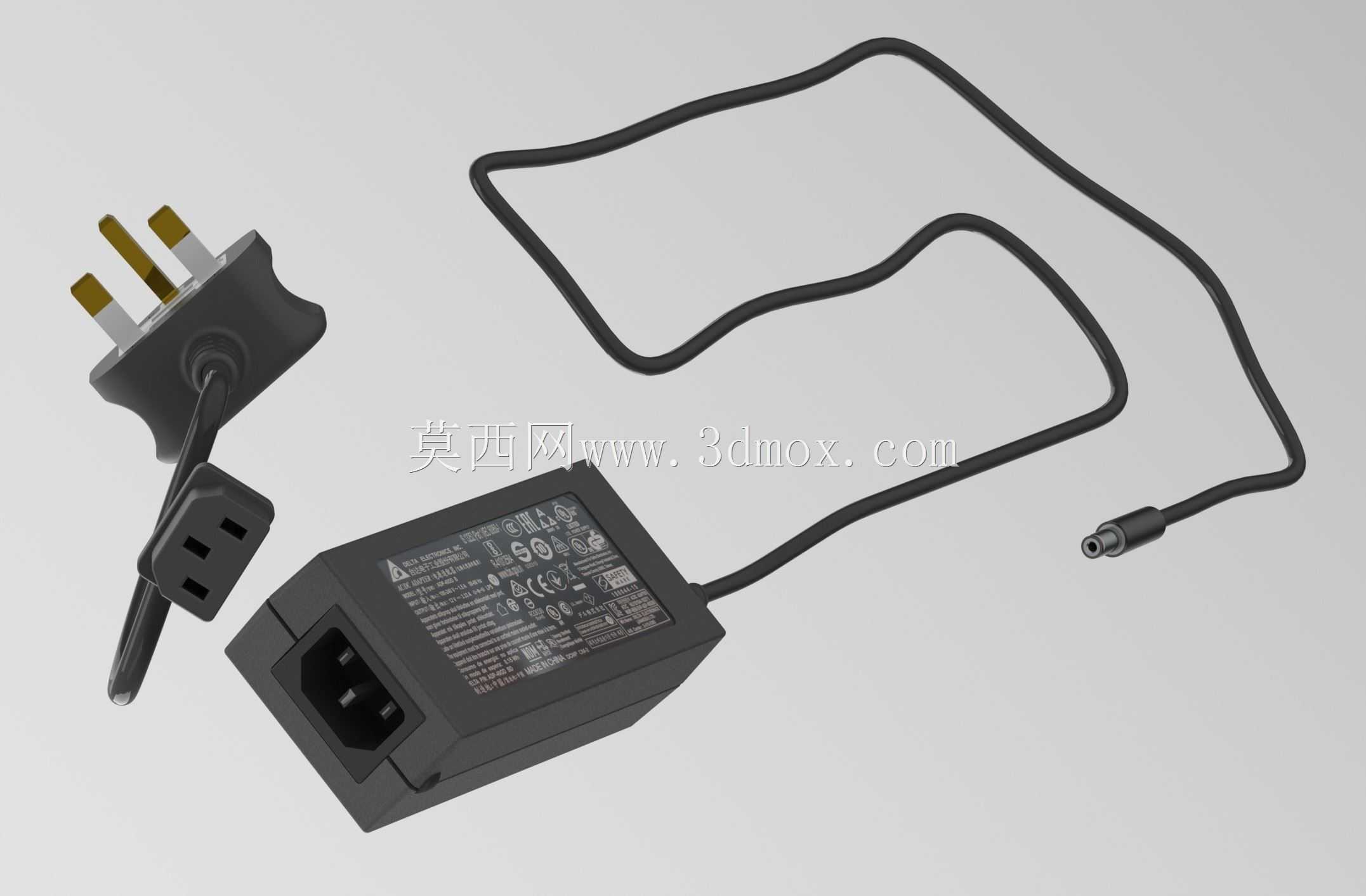

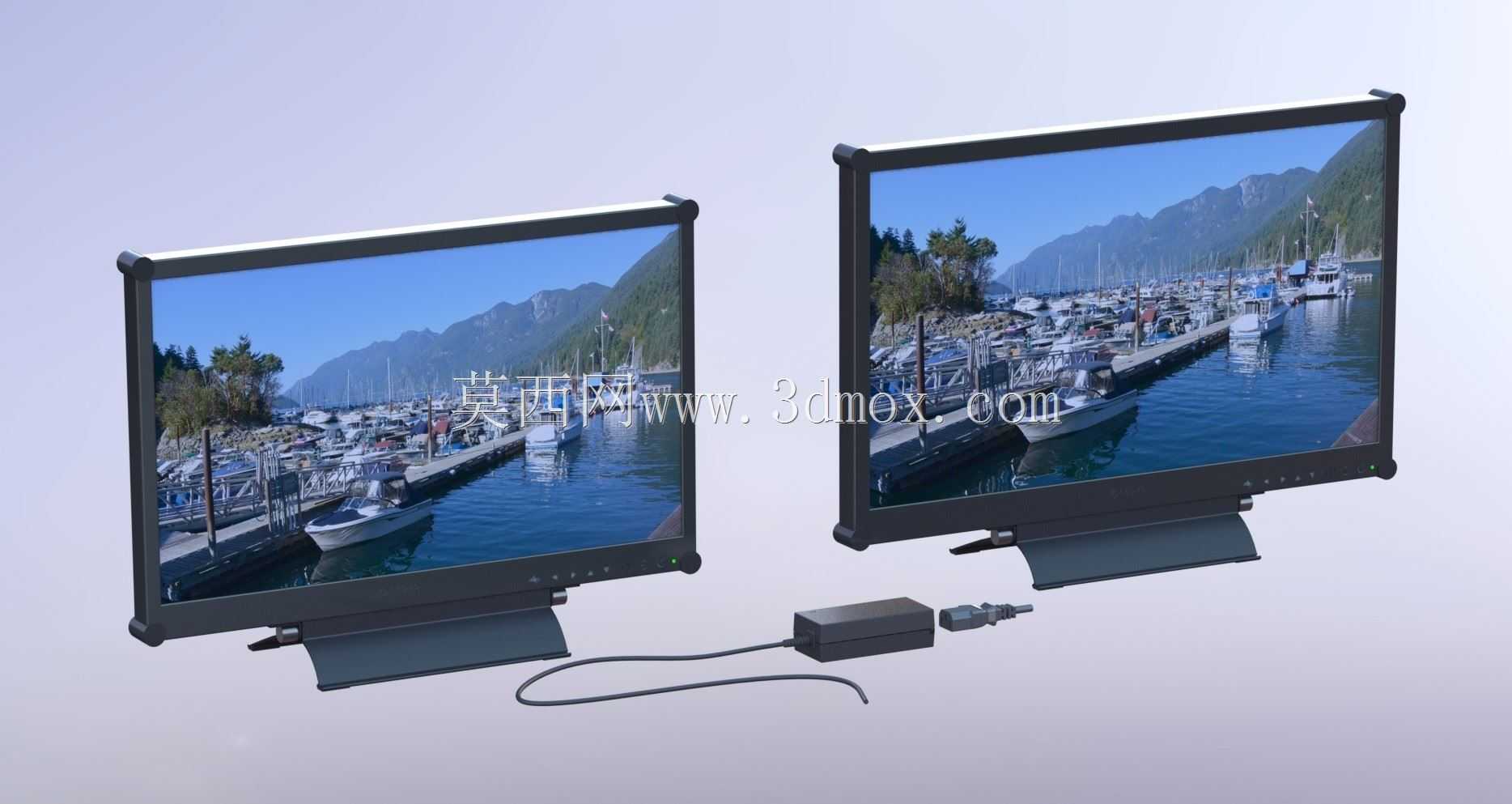

供电模块采用分离式AC-DC电源设计，电源适配器与显示主体通过标准直流接口连接，支持交直流供电灵活适配，供电线缆可根据现场布线需求调整走线长度，电源适配器本体可独立固定，无需占用显示终端背部安装空间。整机建模过程完全还原实物装配关系，所有接口模块、支架转轴、电源接插件均按实物测绘尺寸还原，面板安装式交流电源接头、直流电源插座、各类视频接口的安装位置与凸台尺寸完全匹配实物装配公差，可直接用于控制台开孔设计、安装支架适配校核、设备布局干涉检查等结构设计工作。

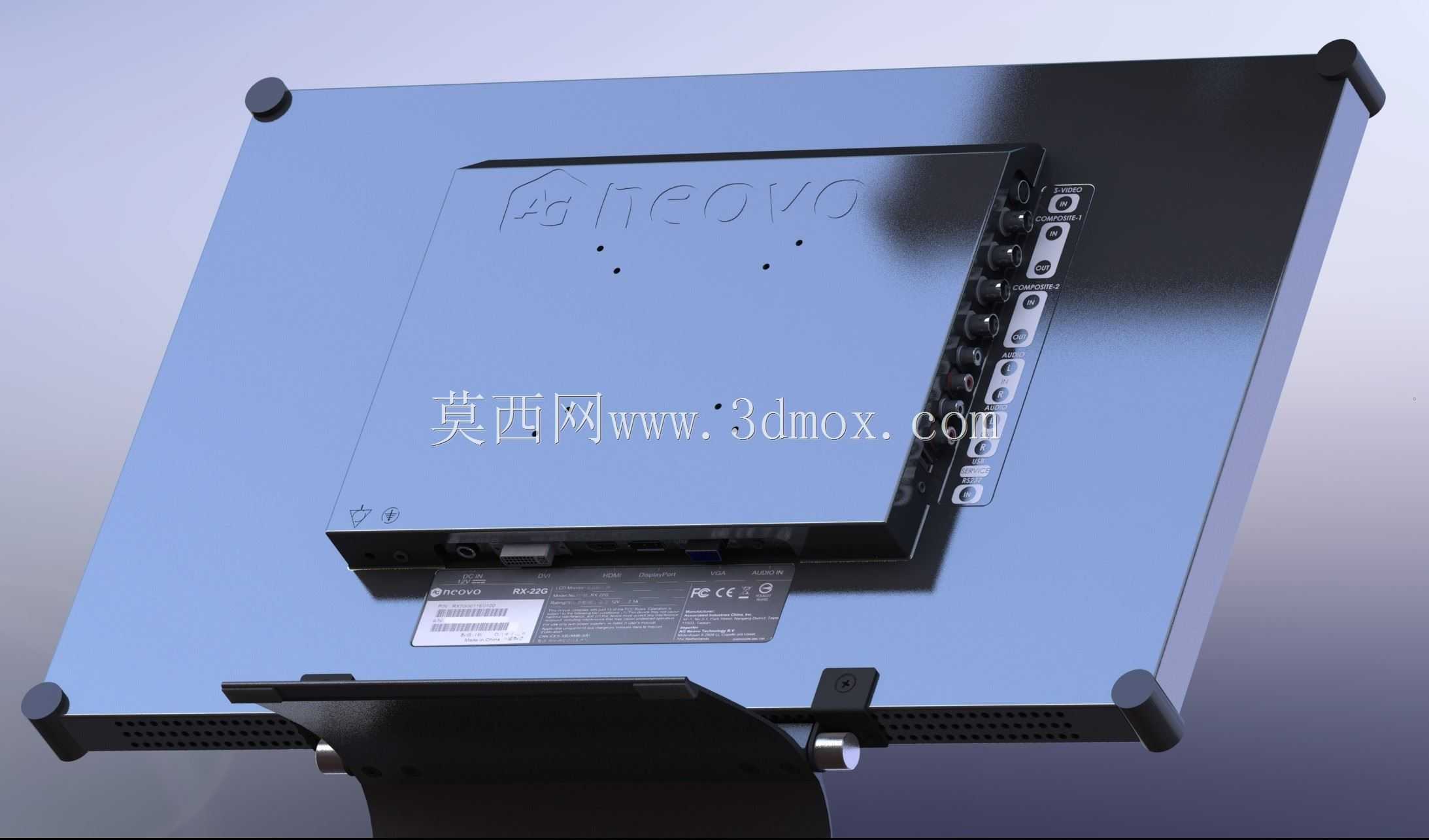

建模过程中针对显示类设备的结构特点做了细节还原：屏幕边框的包边弧度、底座的防滑胶垫位置、背部散热格栅的排布、接口处的防尘凸台均按实物比例呈现，未做简化处理；考虑到该模型主要用于结构适配与布局验证，内部PCB板与布线组件未做冗余建模，仅保留外部装配所需的所有结构特征，既保证了安装边界尺寸的准确性，也避免了非必要特征对装配校核工作的干扰。两款机型的支架转轴阻尼结构、壁挂孔位的沉头深度、电源接口的插拔空间均按实际安装需求预留了操作余量，可直接导出工程图用于安装配件的加工与适配。
