LED液晶电视背部塑料壳体结构设计

日常家用及商用场景中，LED电视的背部壳体是整机防护与结构承载的核心部件，并非简单的外观覆盖件，其设计需要兼顾内部元器件防护、散热效率、安装适配、装配公差匹配等多重工程需求。从结构设计的实际落地角度看，该壳体采用注塑成型工艺加工，材质通常选用阻燃级ABS或者HIPS塑料，兼顾结构强度与成型流动性，能够满足大批量生产的尺寸一致性要求。

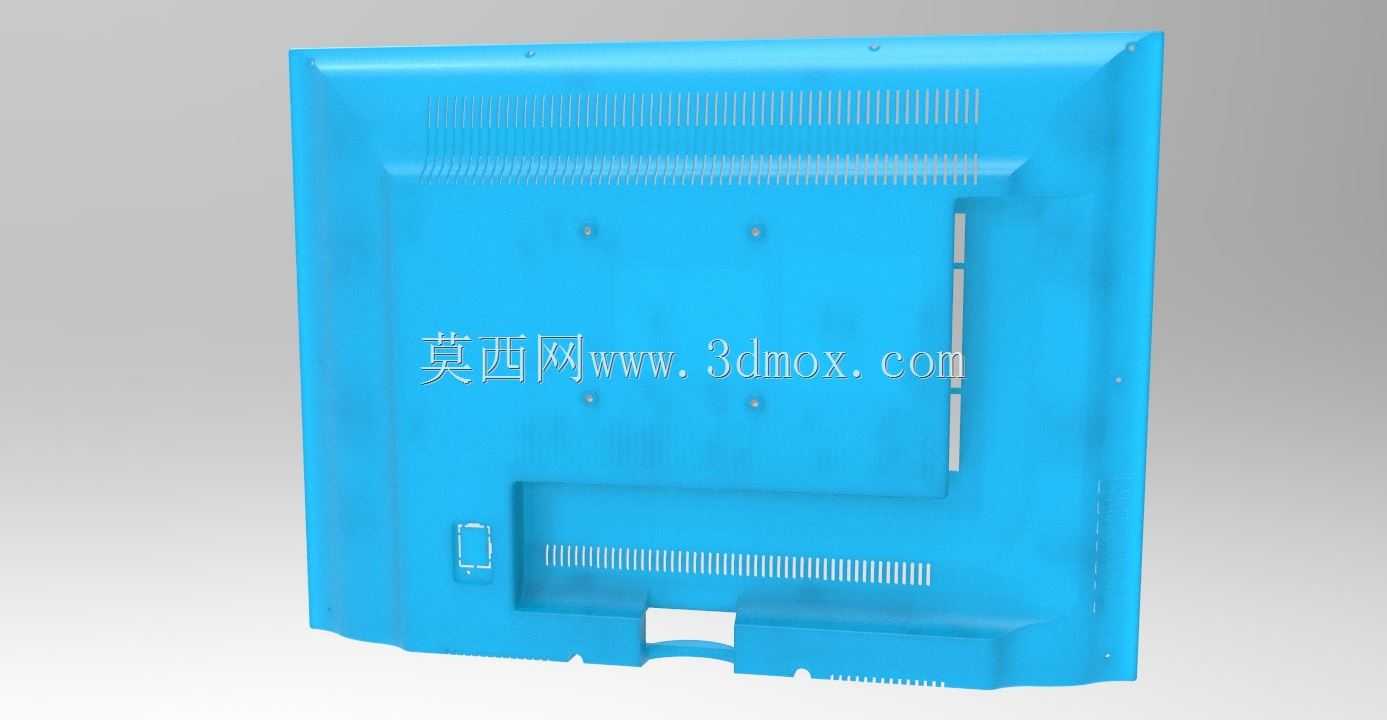

在实际使用场景中，该背部壳体首先承担内部主板、电源板、背光模组、接口组件的防护作用，隔绝外界灰尘、潮气以及意外触碰带来的元器件损坏风险，同时壳体上预留的多组格栅式散热槽，分别对应电源板、主控芯片等高发热区域，通过自然对流的方式将内部工作产生的热量导出，避免热量堆积造成元器件寿命衰减，散热槽的开孔宽度经过严格计算，既保证通风面积足够，又能防止异物掉入机内造成短路风险。

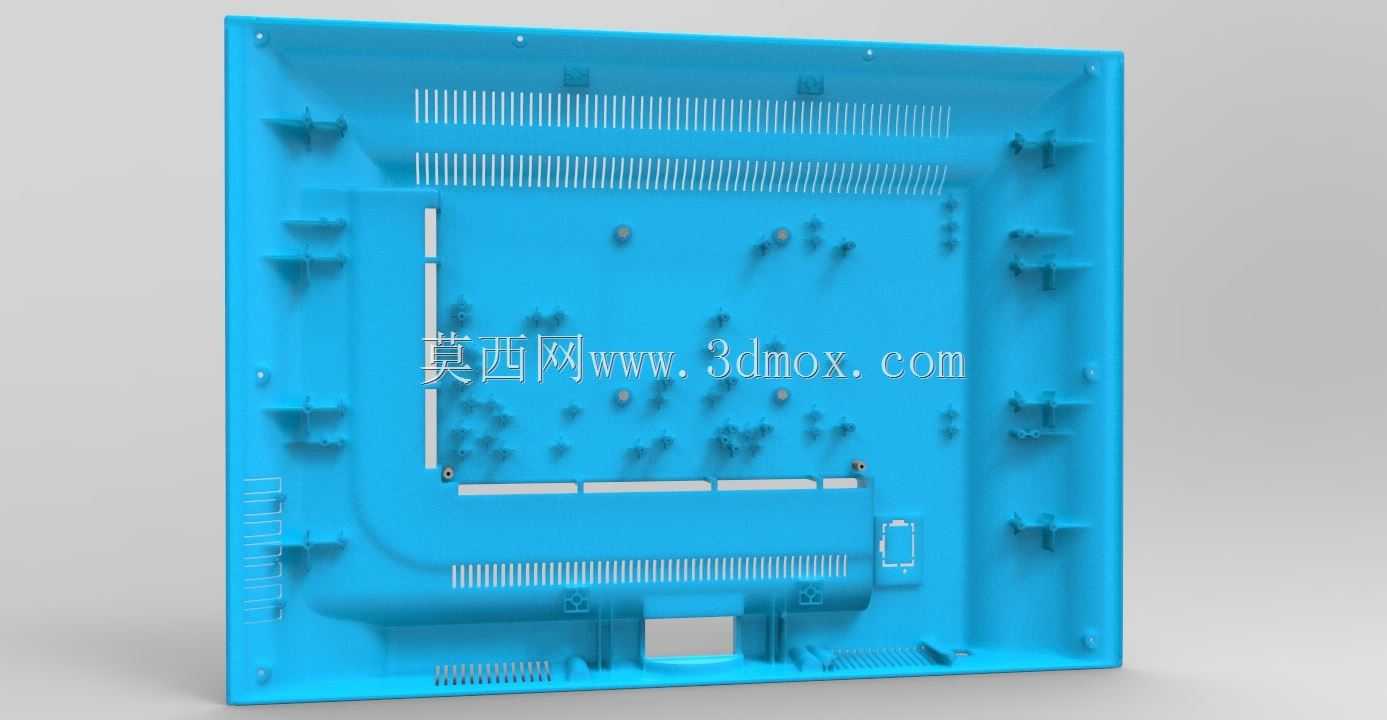

从安装边界维度考量，该壳体的四周设置有与前壳配合的卡扣位与螺丝柱，装配时可通过卡扣实现预定位，再通过螺丝锁紧完成前后壳的紧固，螺丝柱的高度与加强筋设计经过受力校核，避免锁紧时出现柱体断裂或者壳体翘曲的问题。壳体中部的四个凸台安装位，对应壁挂支架的固定孔位，凸台内部嵌有铜螺母，能够承受整机悬挂时的拉拔力，满足不同规格壁挂架的安装尺寸要求，凸台周边设计有放射状加强筋，分散悬挂时的应力，避免长期悬挂出现壳体开裂。壳体下部预留的缺口与开槽，对应底座安装位以及外接接口的避让空间，保证底座安装后无干涉，外接HDMI、USB、电源线等线材时插拔顺畅，不会被壳体边缘剐蹭。

设计过程中需要重点考量注塑成型的工艺可行性，壳体整体壁厚保持均匀，避免出现壁厚差过大导致的缩痕、翘曲问题，所有转角位置均做圆角过渡，减少应力集中的同时改善塑料熔体的流动状态。壳体表面的晒纹处理既可以提升外观质感，也能掩盖生产过程中产生的轻微流痕、熔接痕等外观缺陷。针对运输过程中的振动冲击需求，壳体内部设置有多组纵横交错的加强筋，在不增加整体壁厚的前提下大幅提升壳体的结构刚性，减少整机运输过程中的形变，避免内部元器件受挤压损坏。

在结构适配层面，该壳体需要与内部的金属屏蔽罩、线材固定柱、喇叭安装位做精准的位置匹配，所有内部安装柱的位置度公差控制在±0.2mm以内，保证内部组件装配时无错位，螺丝能够顺利对位锁紧。壳体边缘的止口结构设计有合理的配合间隙，既保证前后壳装配后缝隙均匀，又能避免公差累积导致的装配困难，止口处还预留有泡棉粘贴位，可粘贴防尘泡棉进一步提升整机的密封防尘效果。针对不同尺寸段的同系列电视，该壳体的结构设计具备一定的延展性，可通过调整局部安装位的位置适配不同规格的内部元器件，减少新开模具的成本投入，缩短产品迭代的开发周期。
