多规格弯尾电缆压接端子系列结构设计

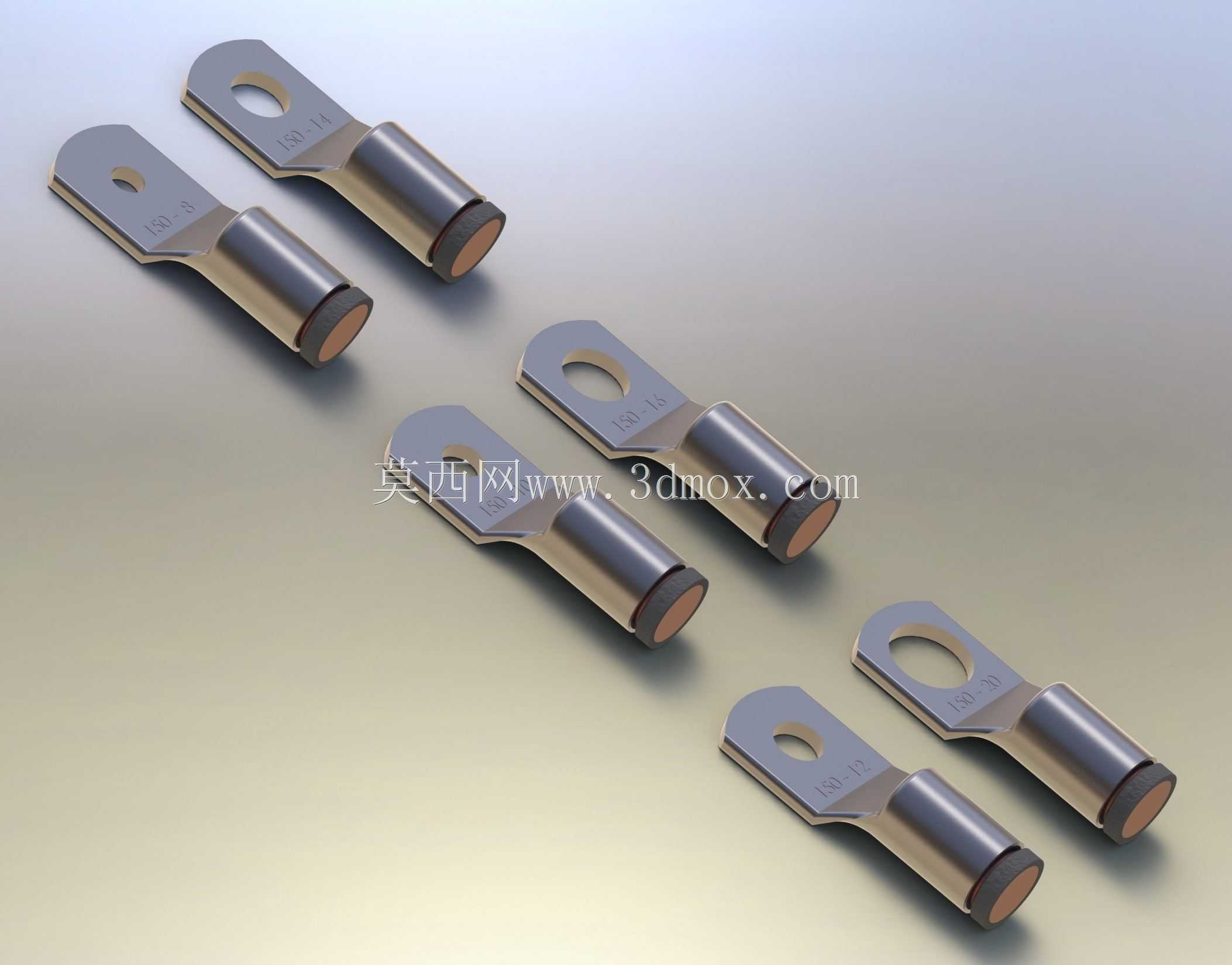

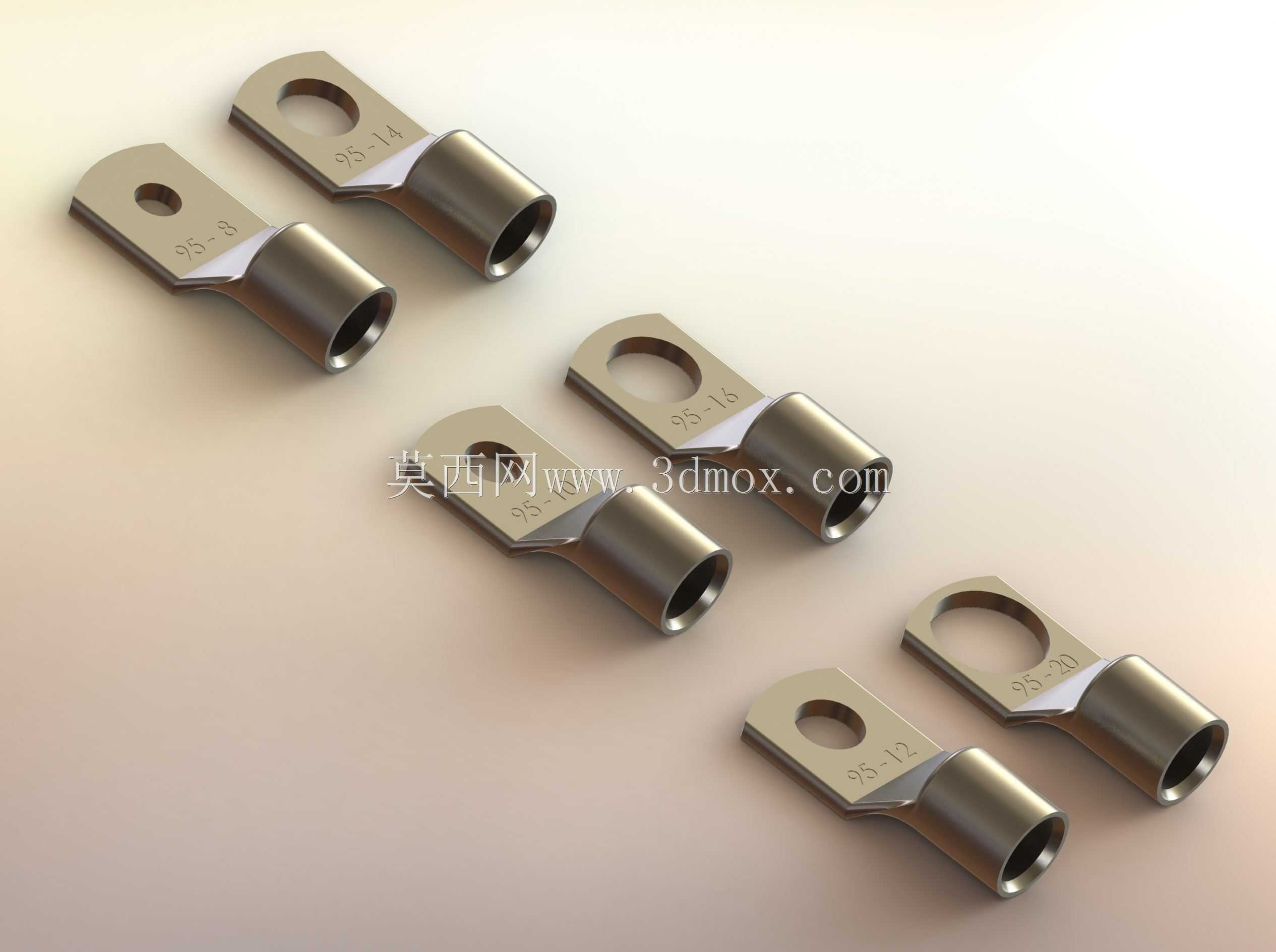

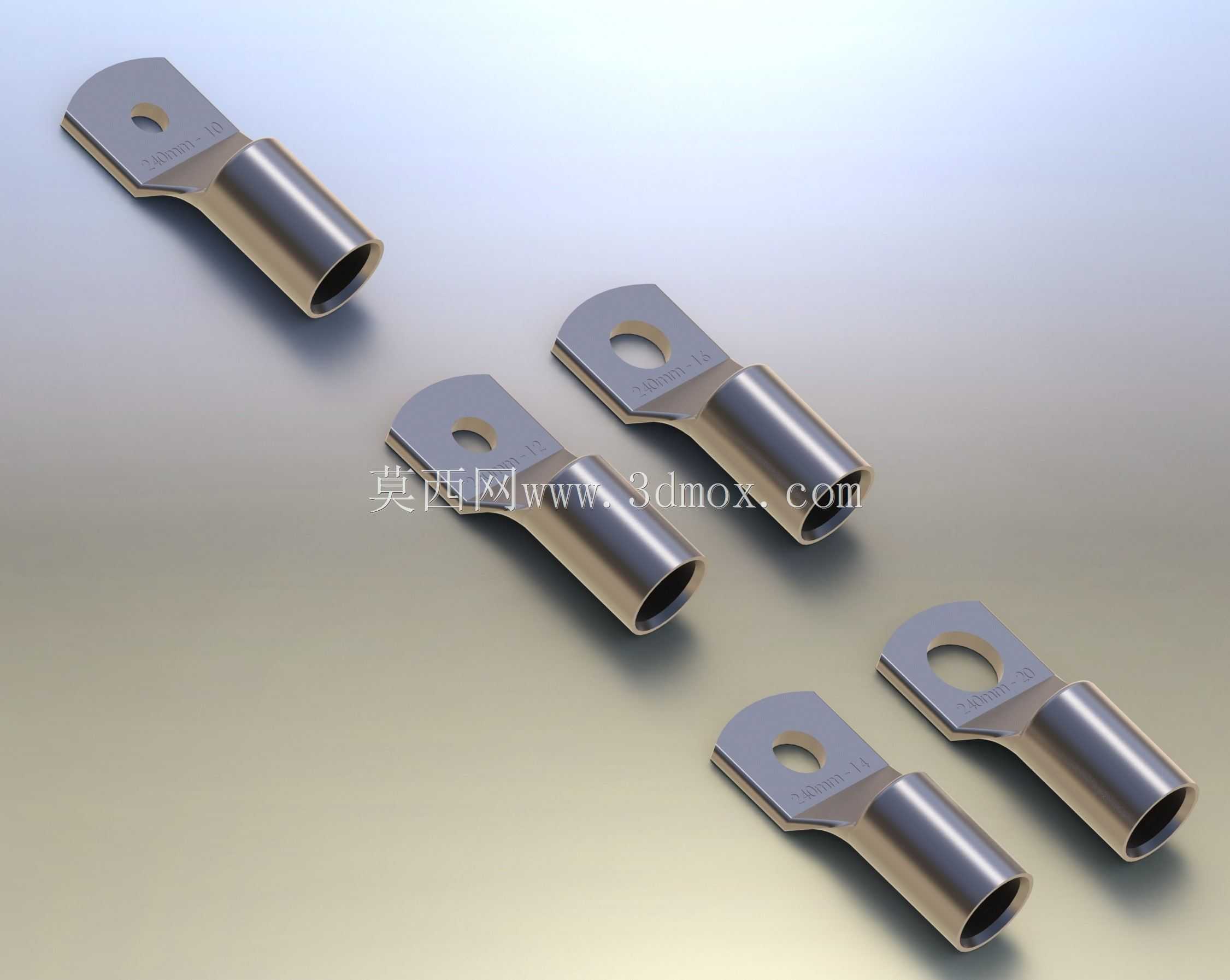

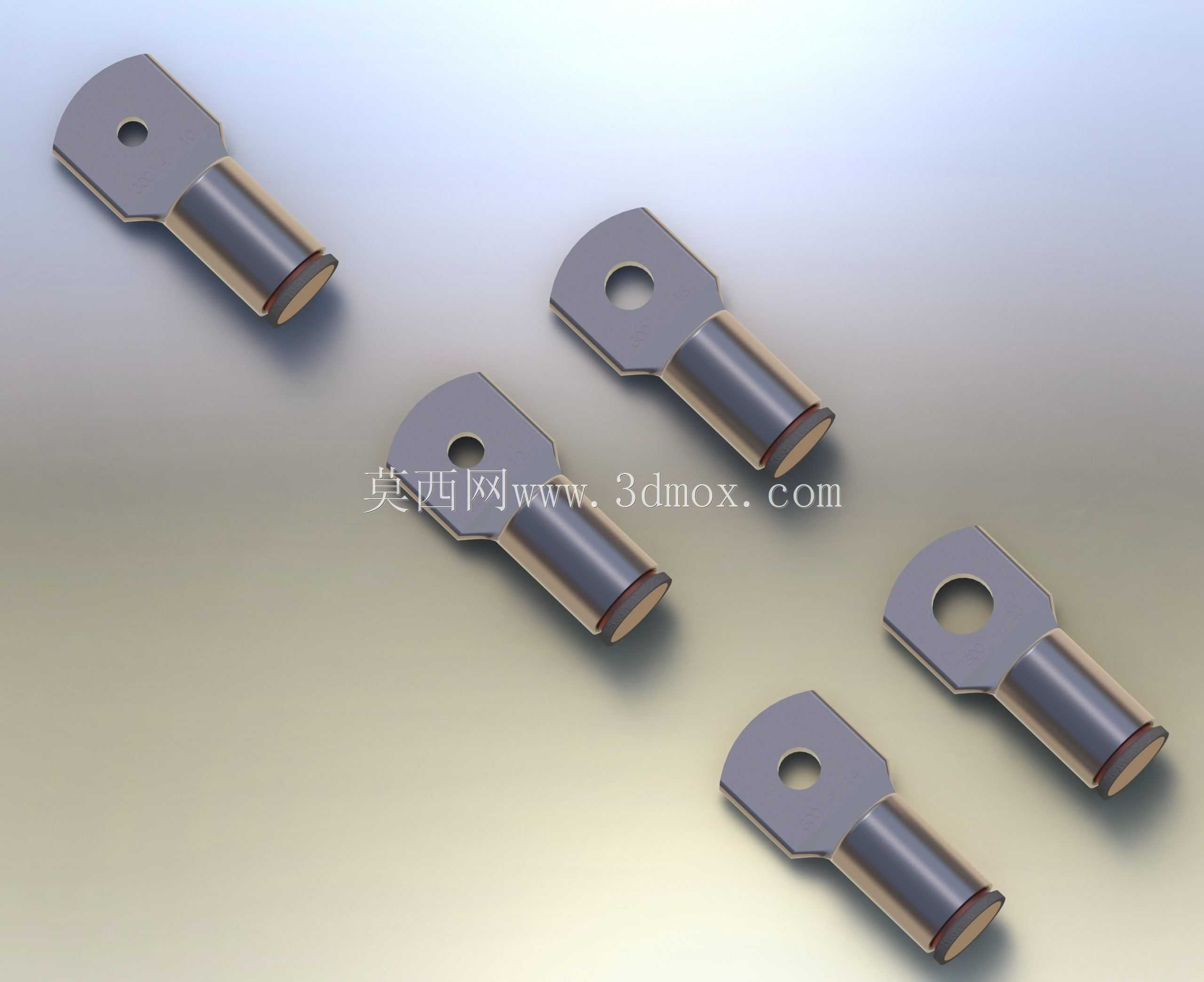

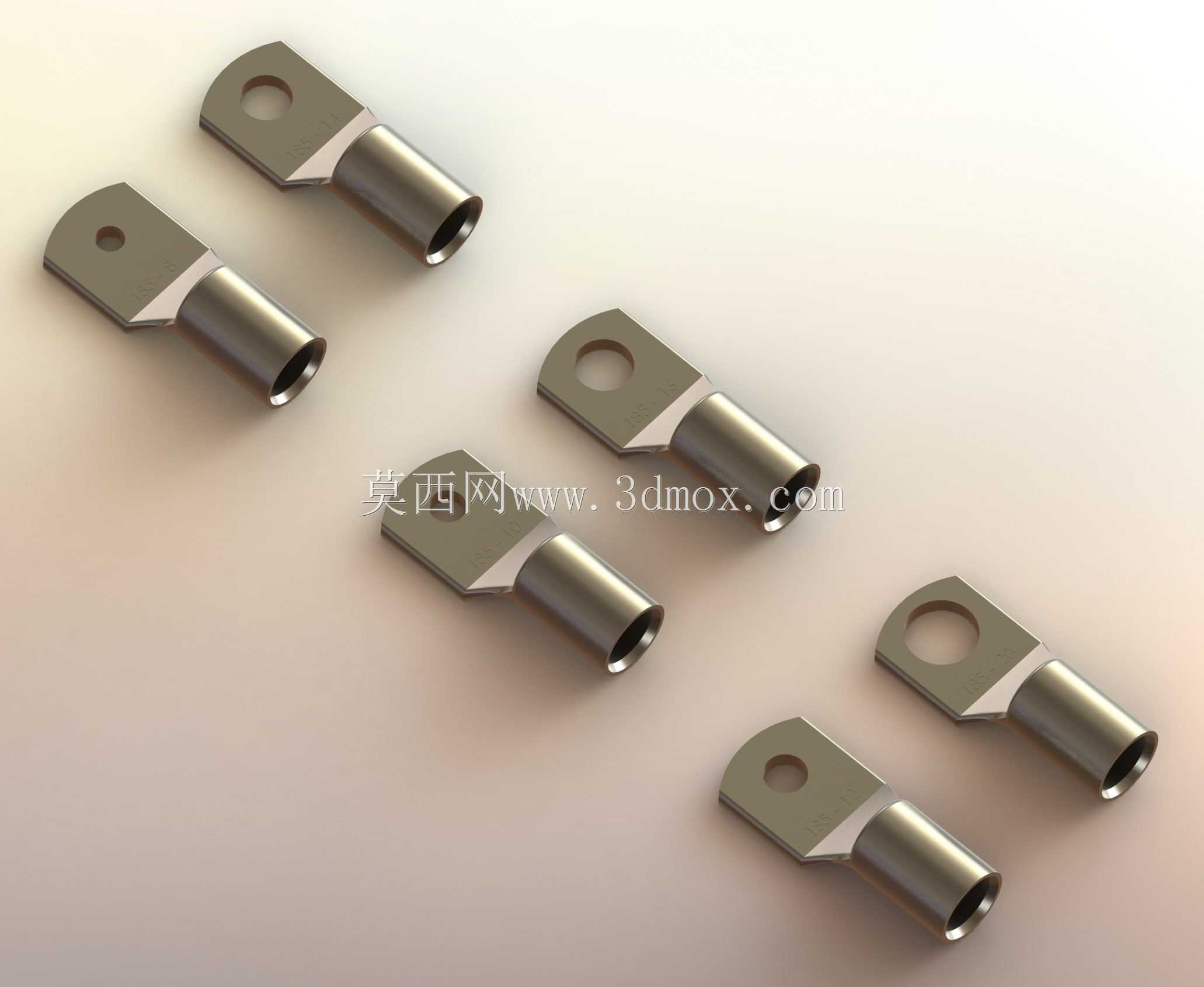

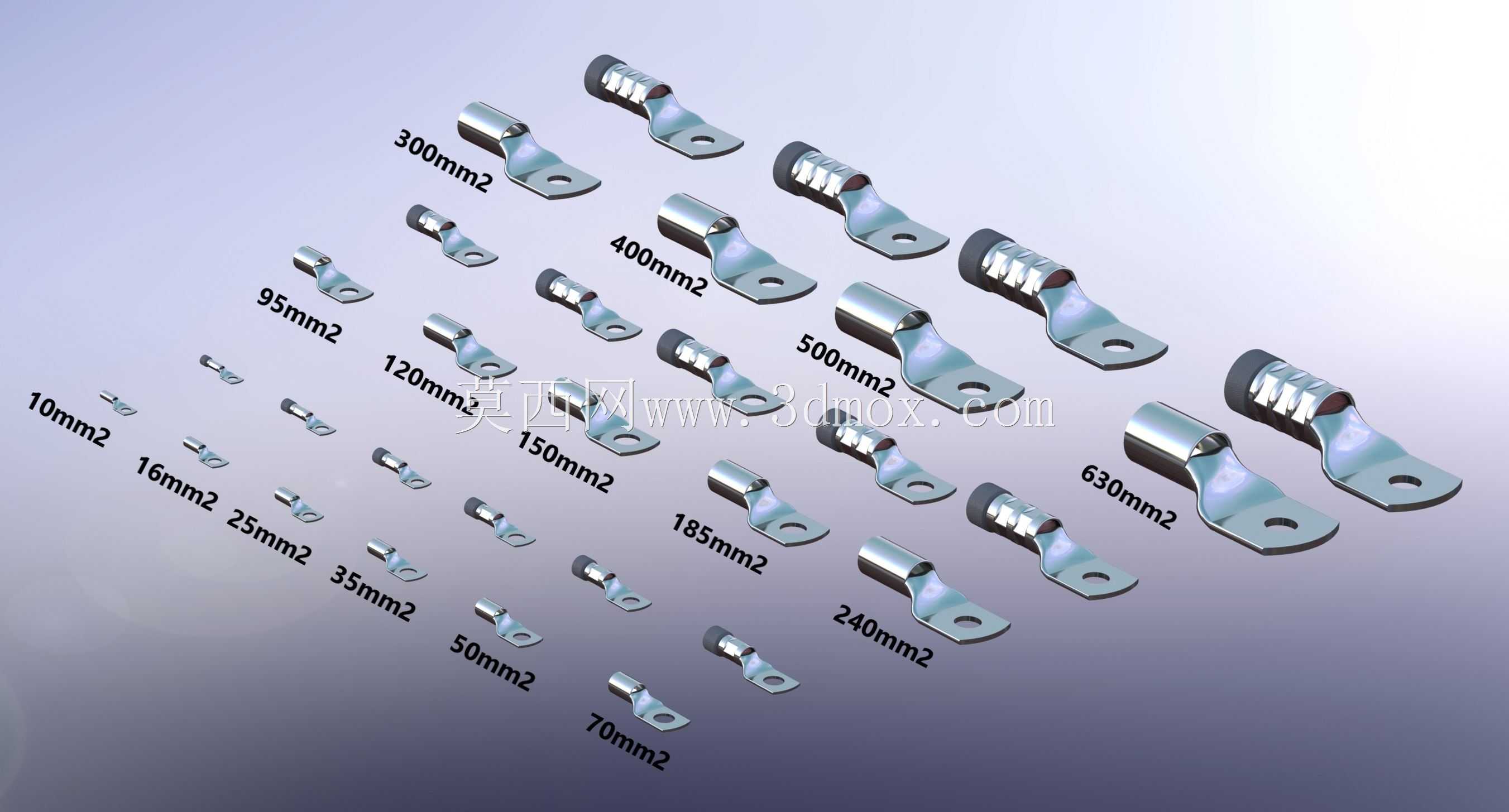

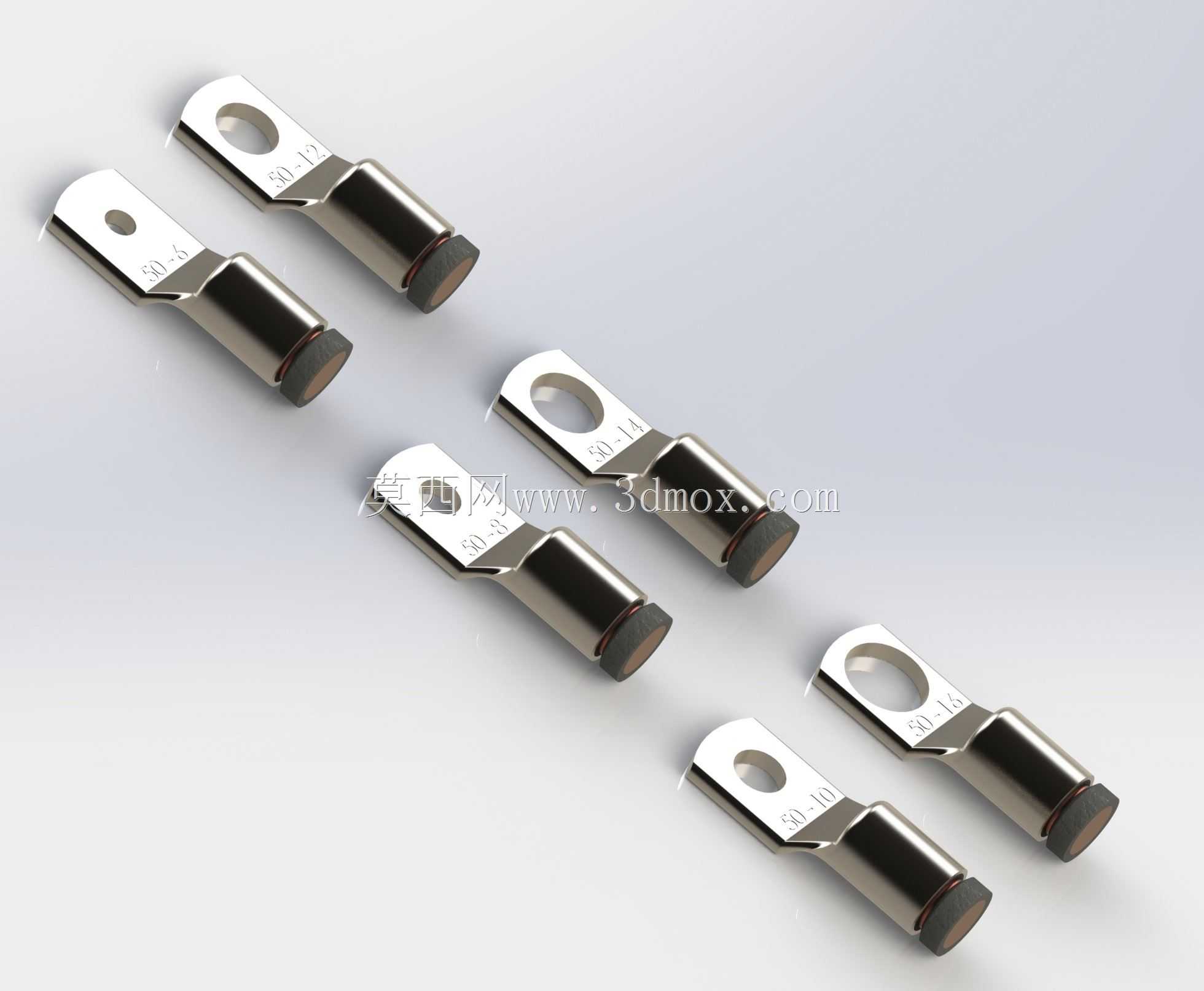

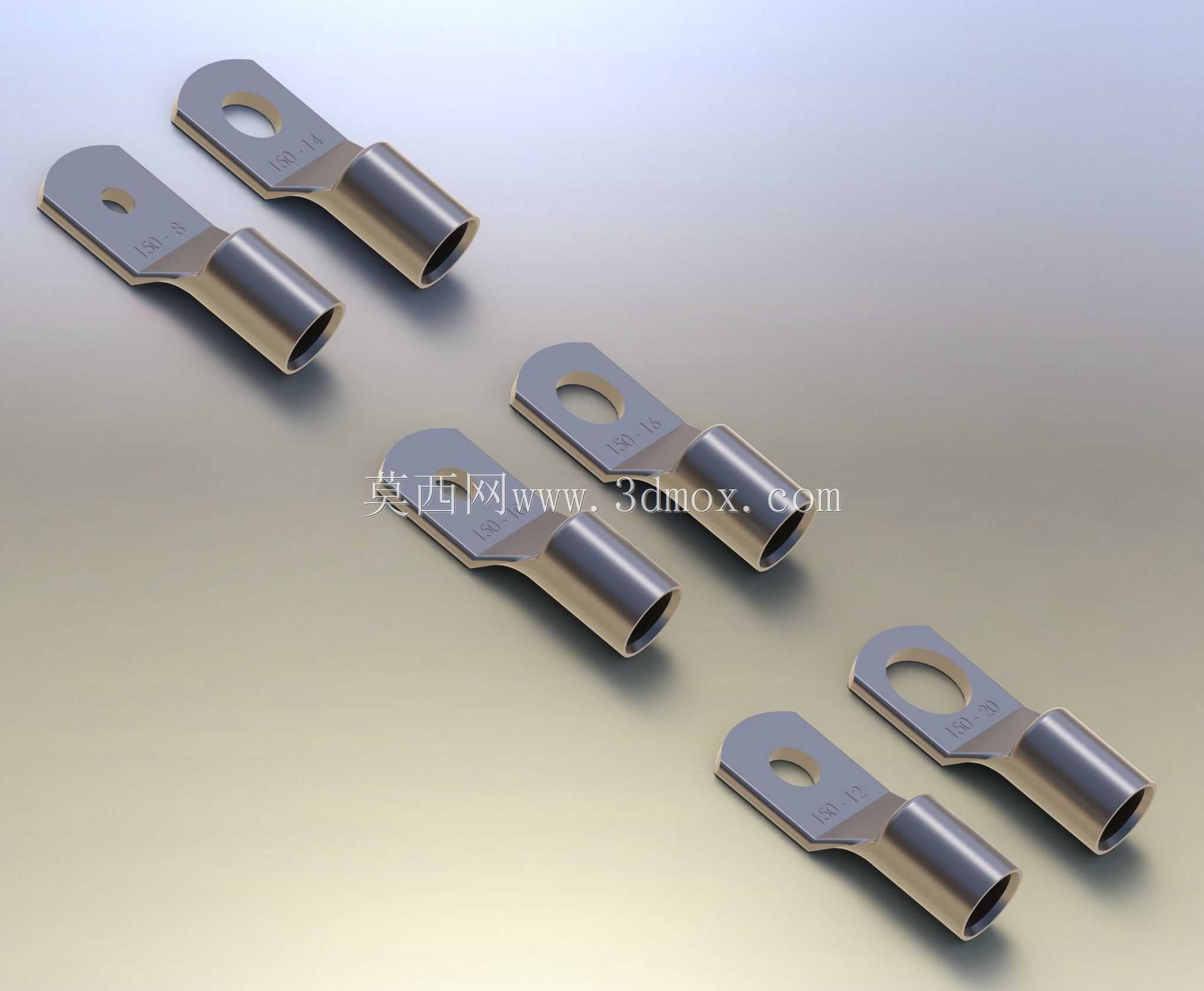

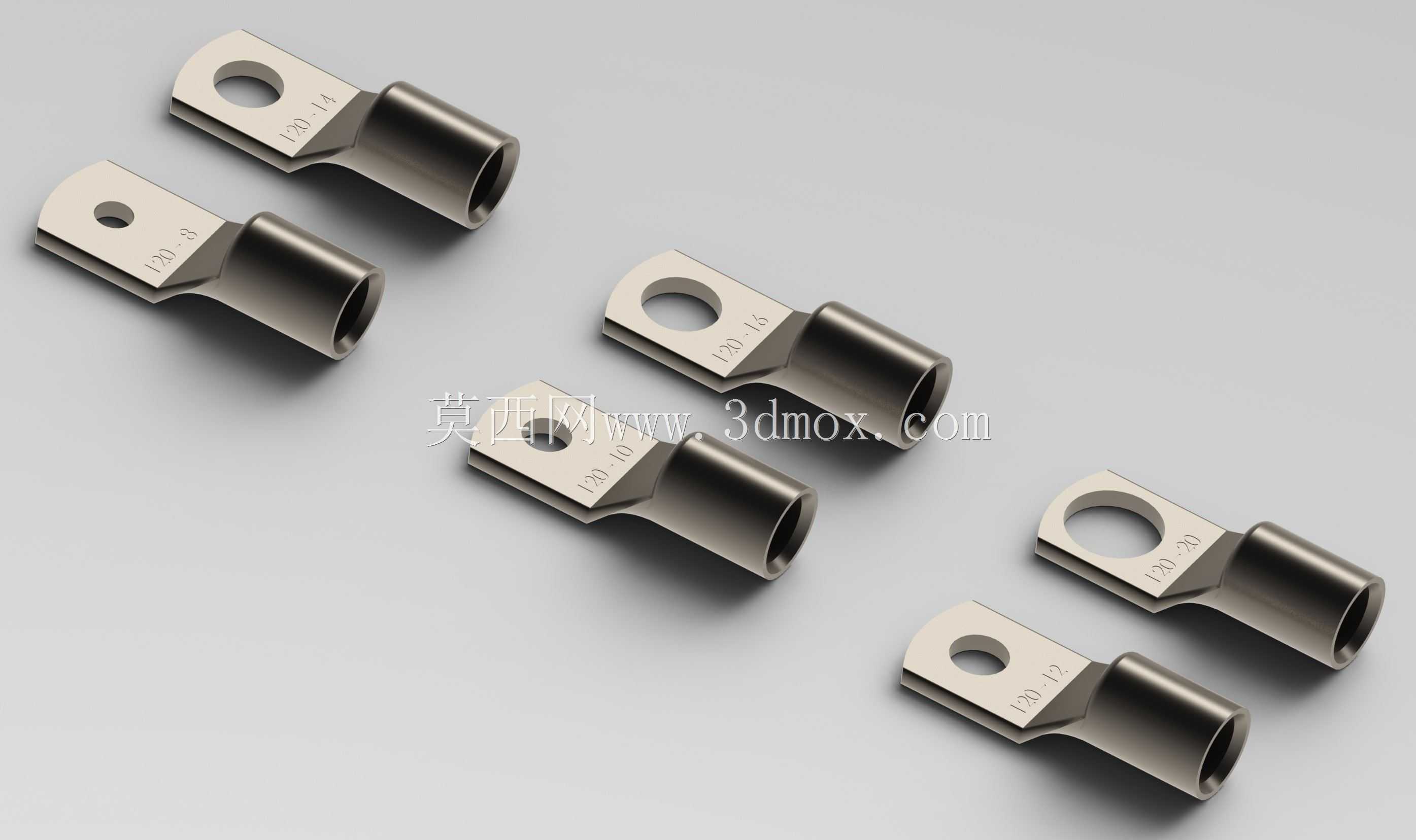

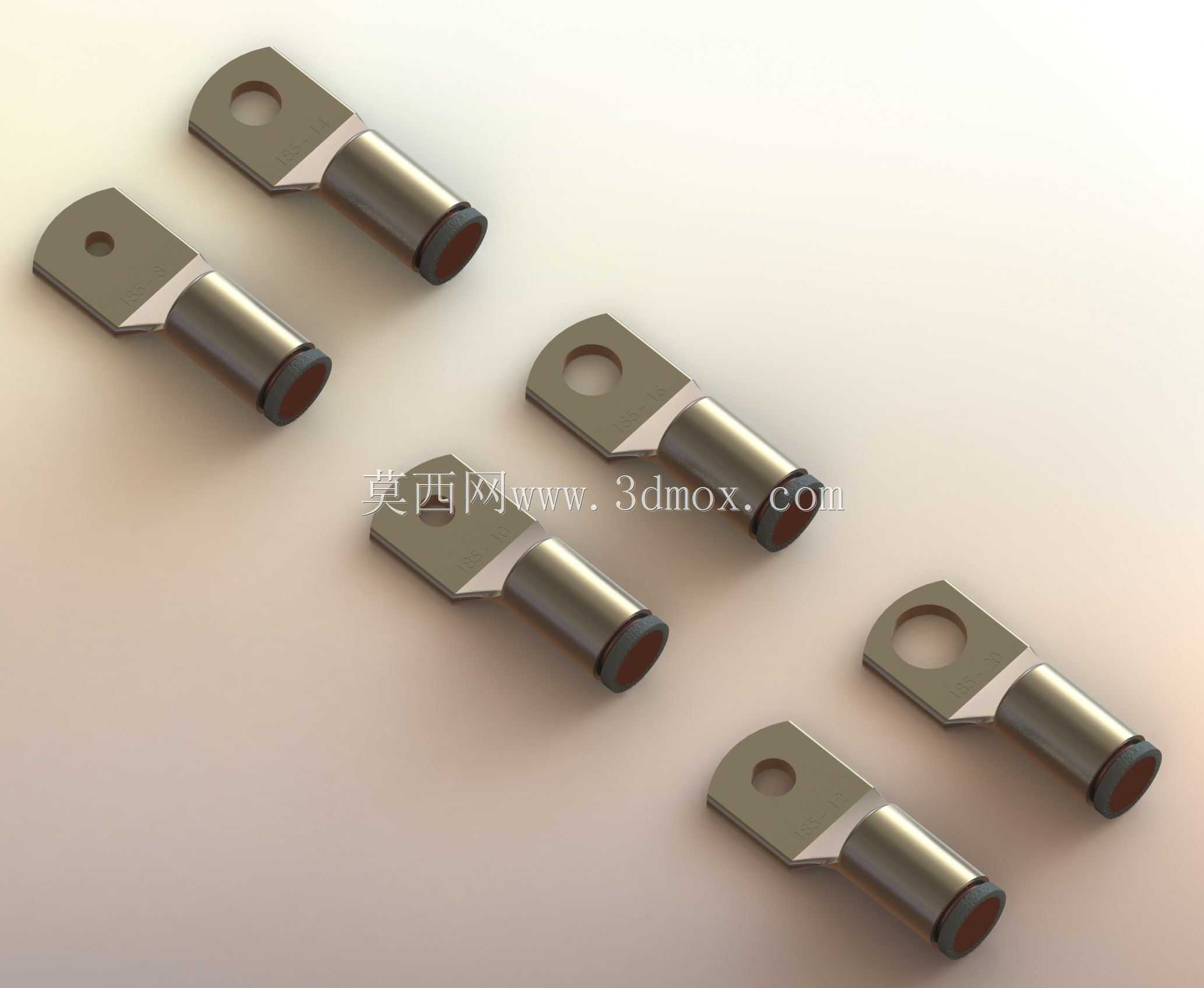

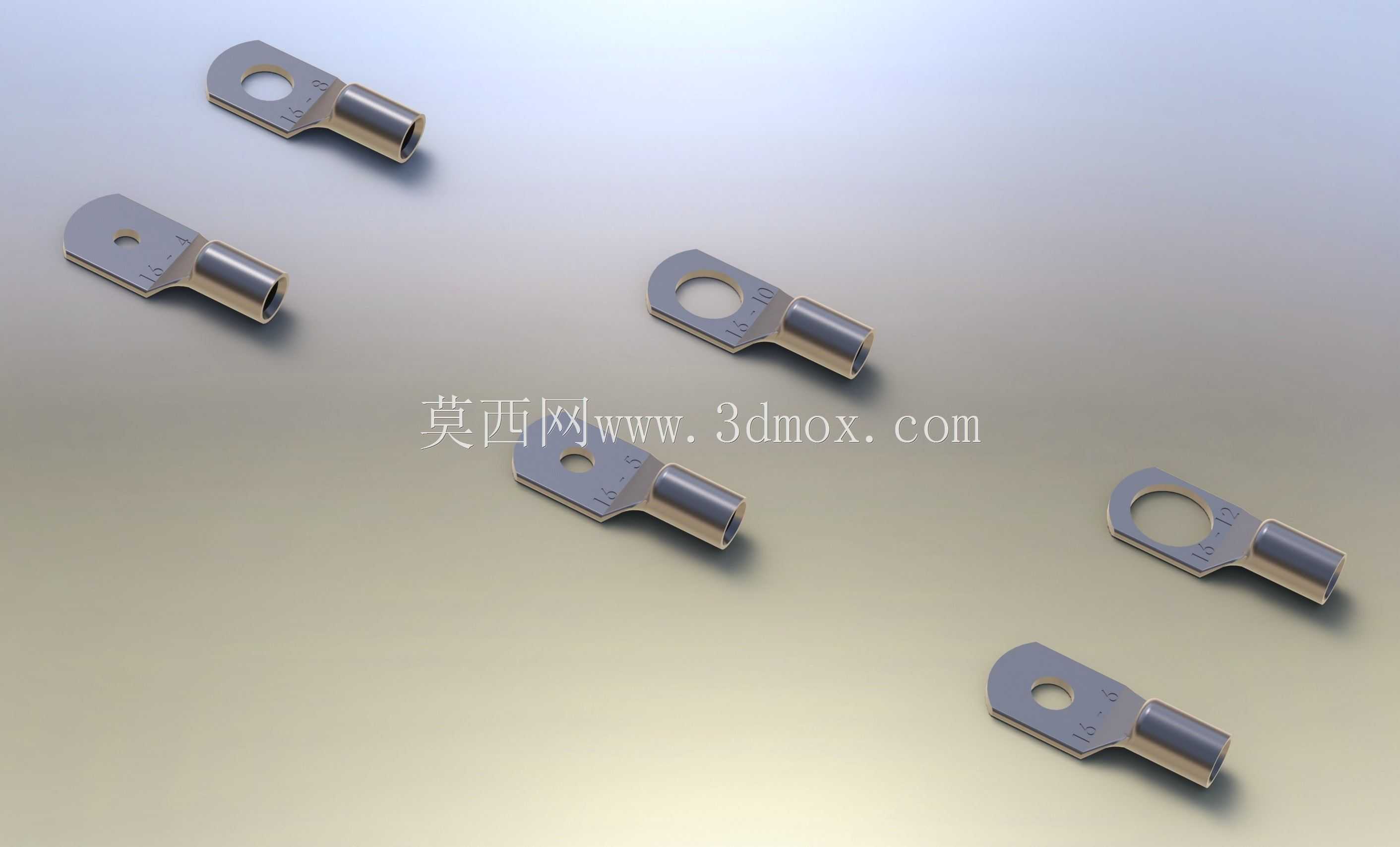

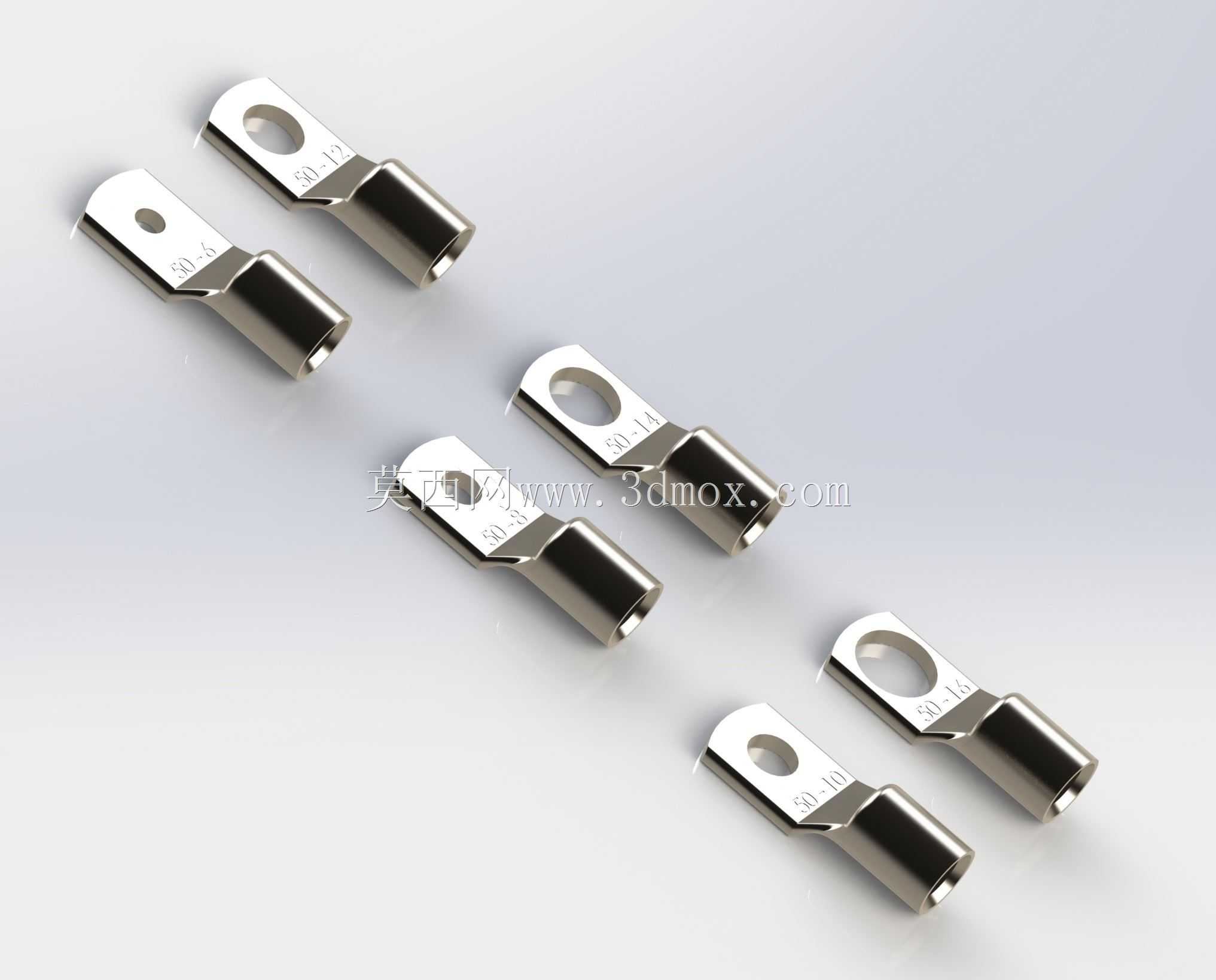

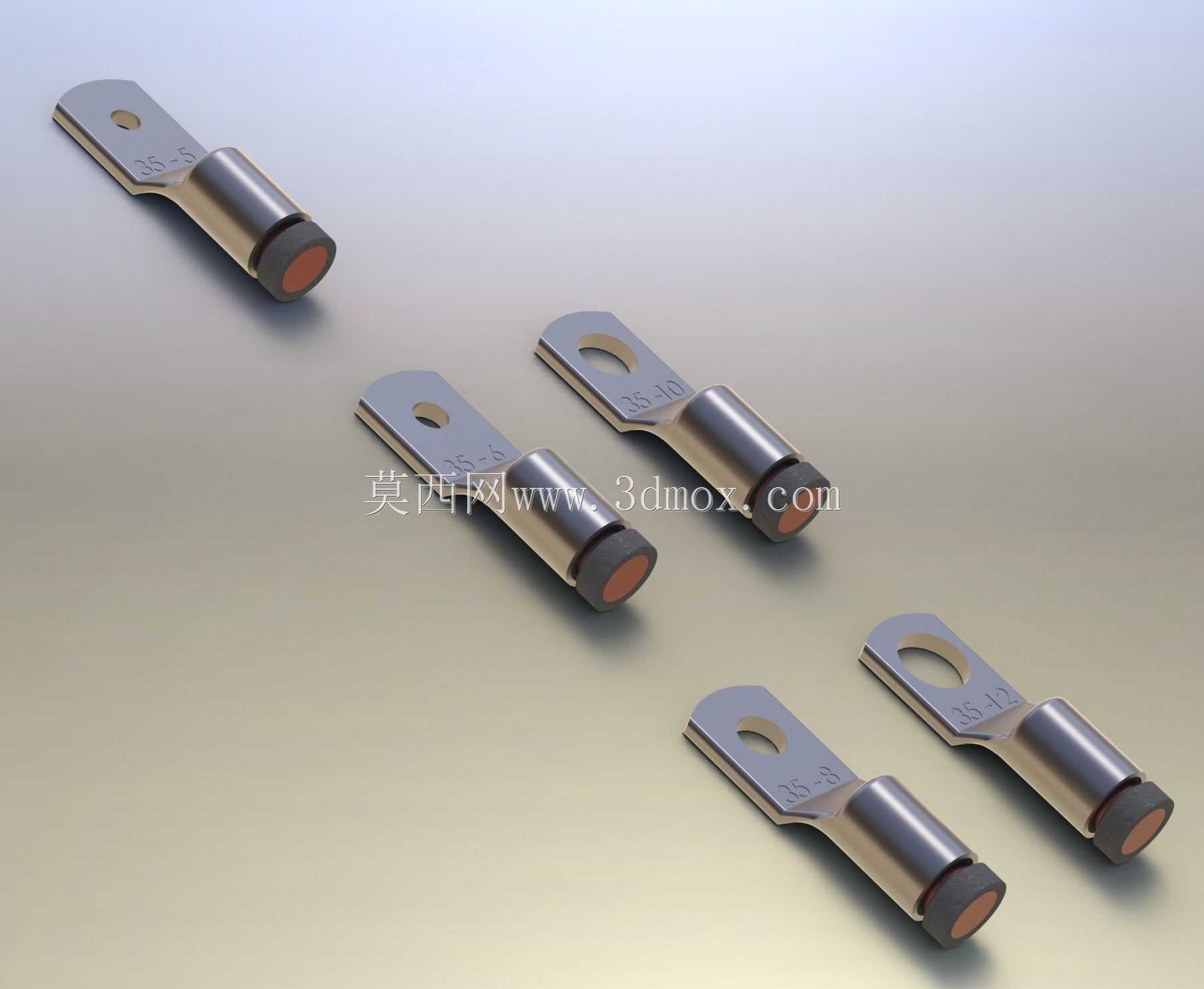

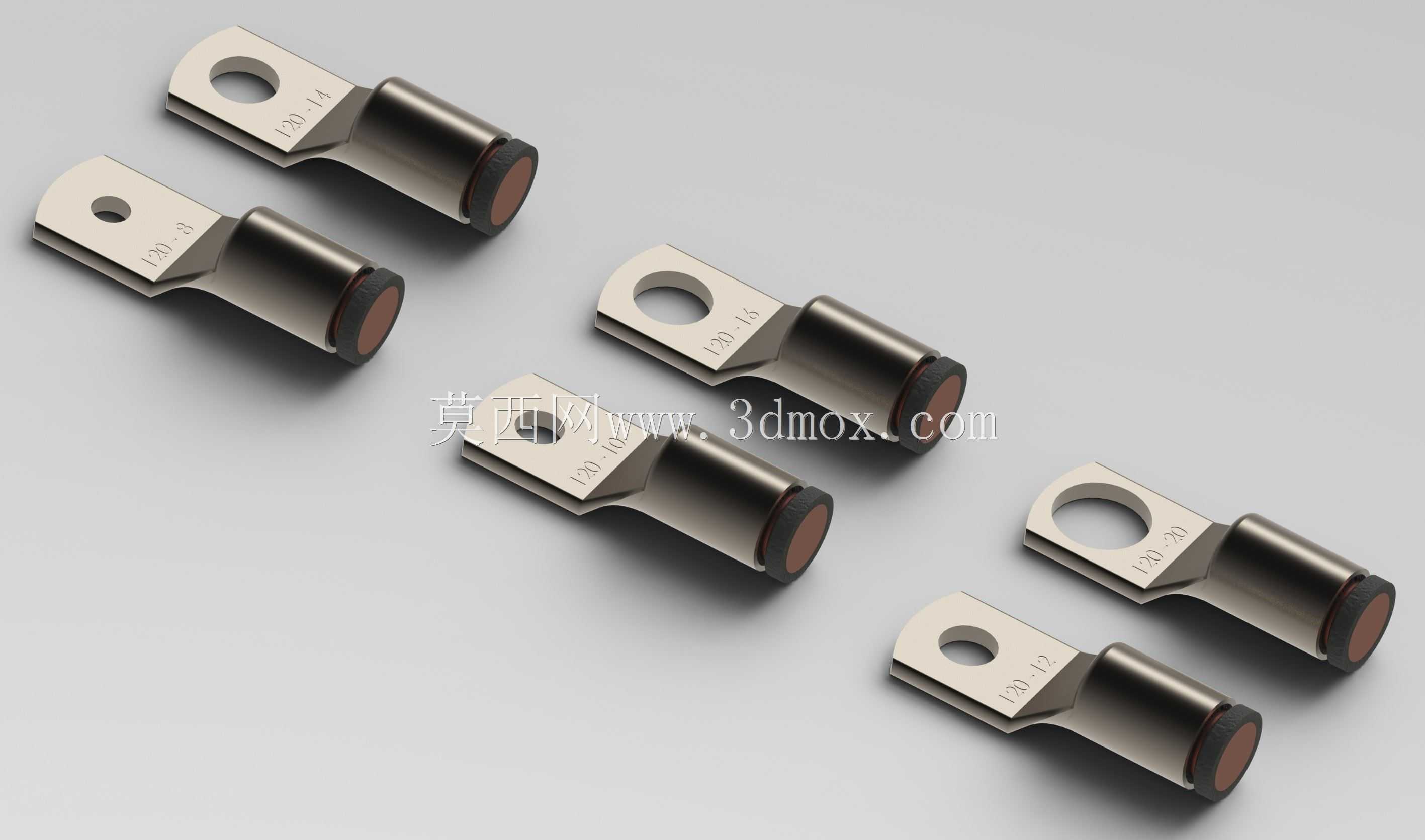

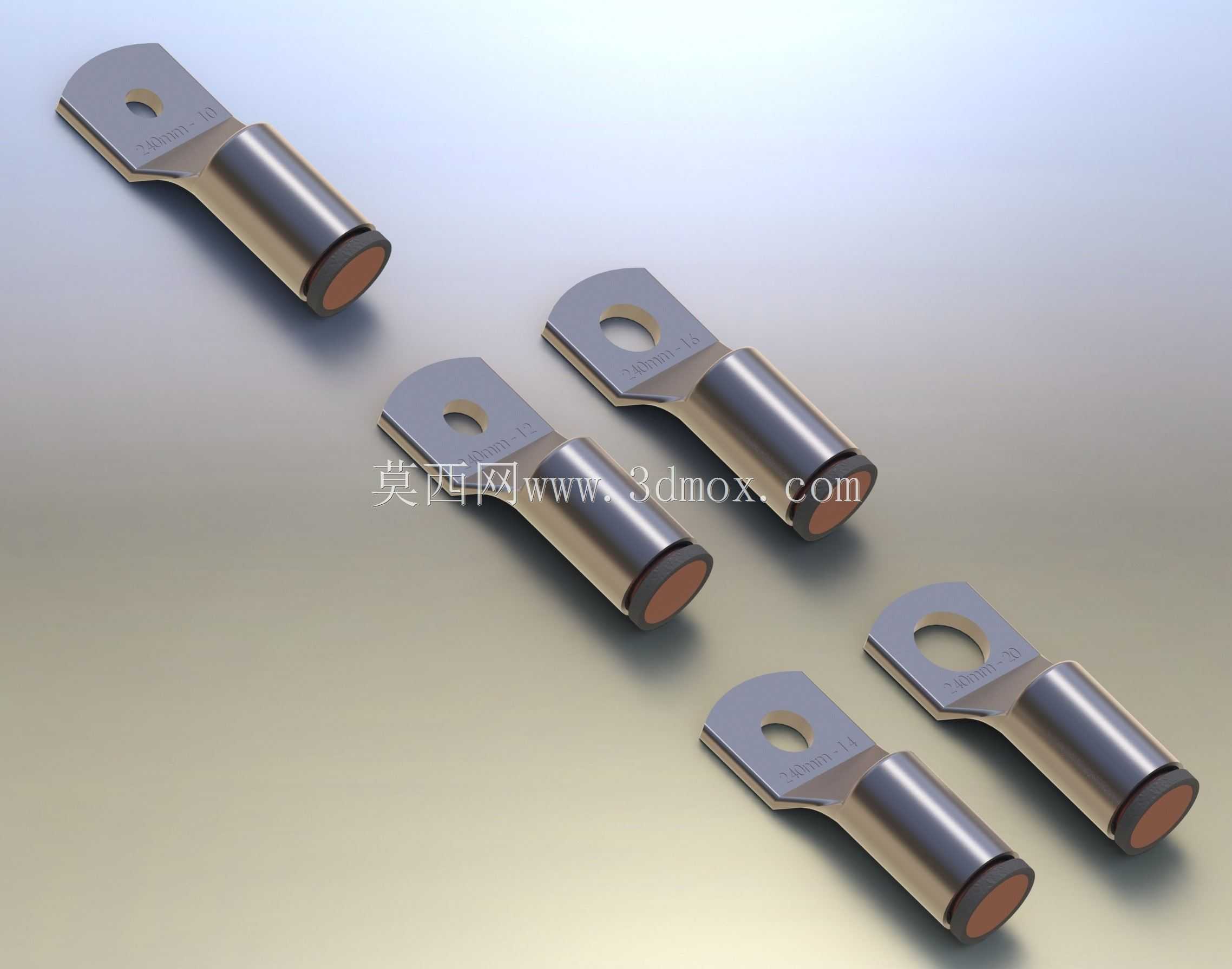

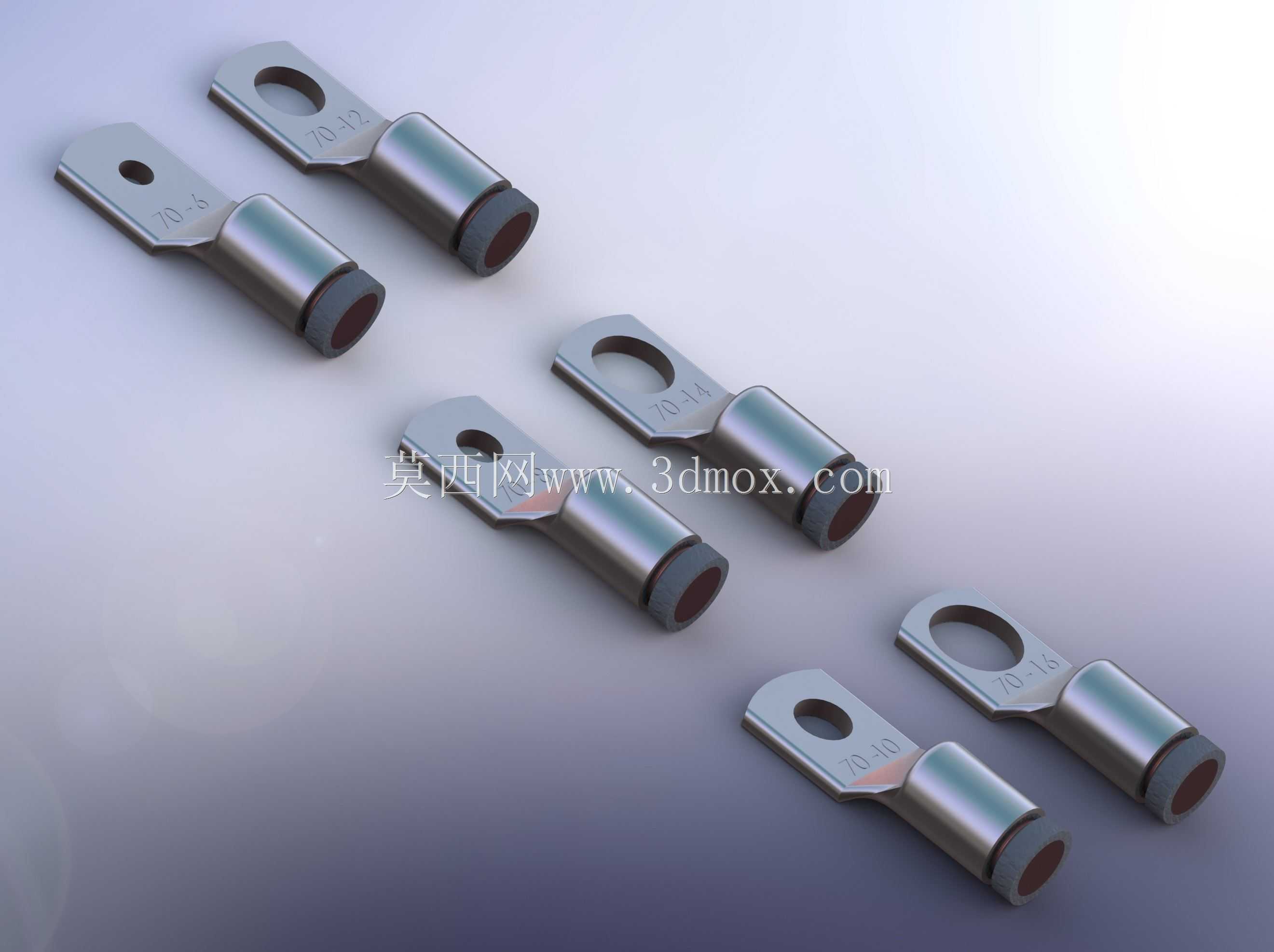

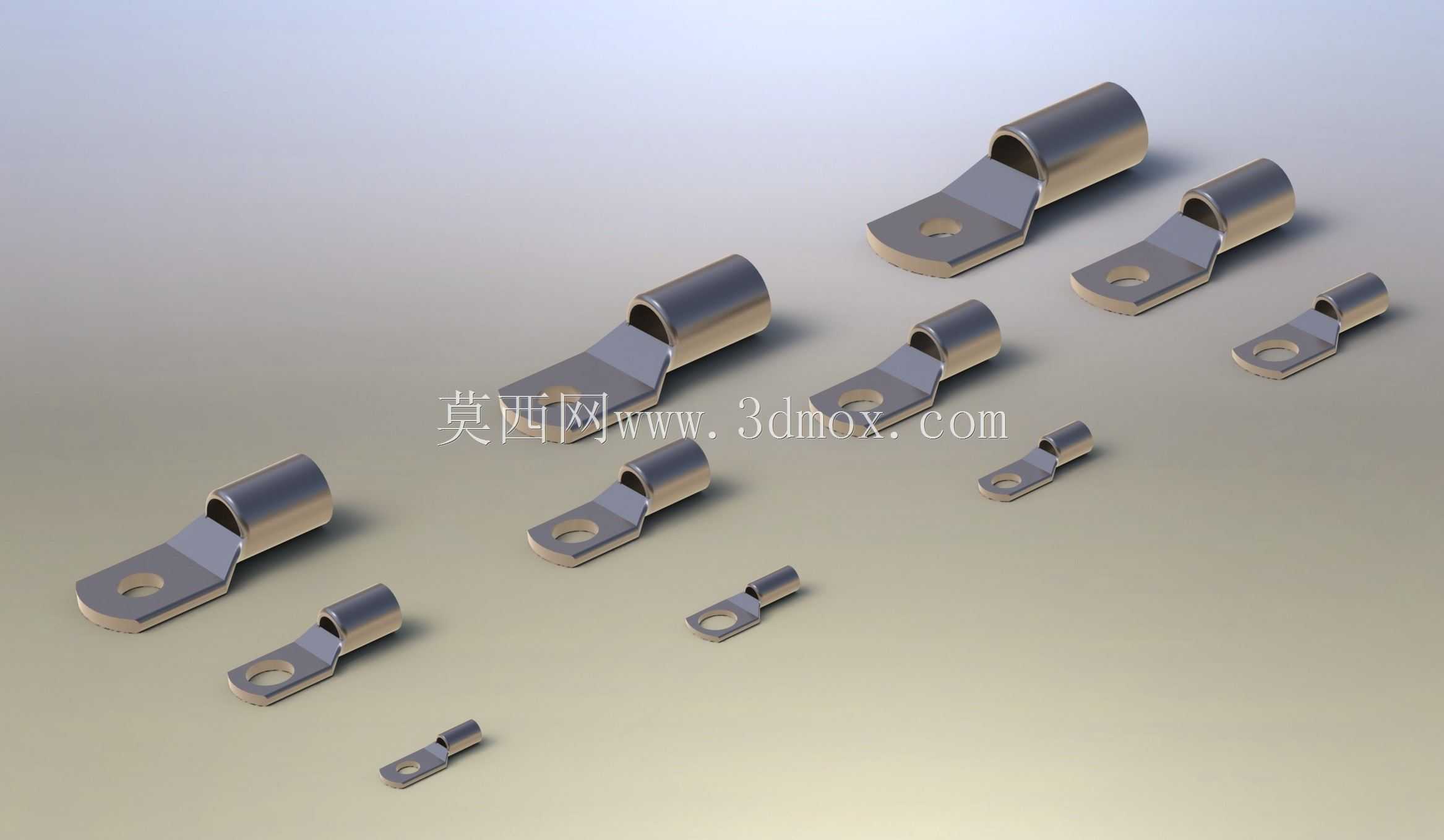

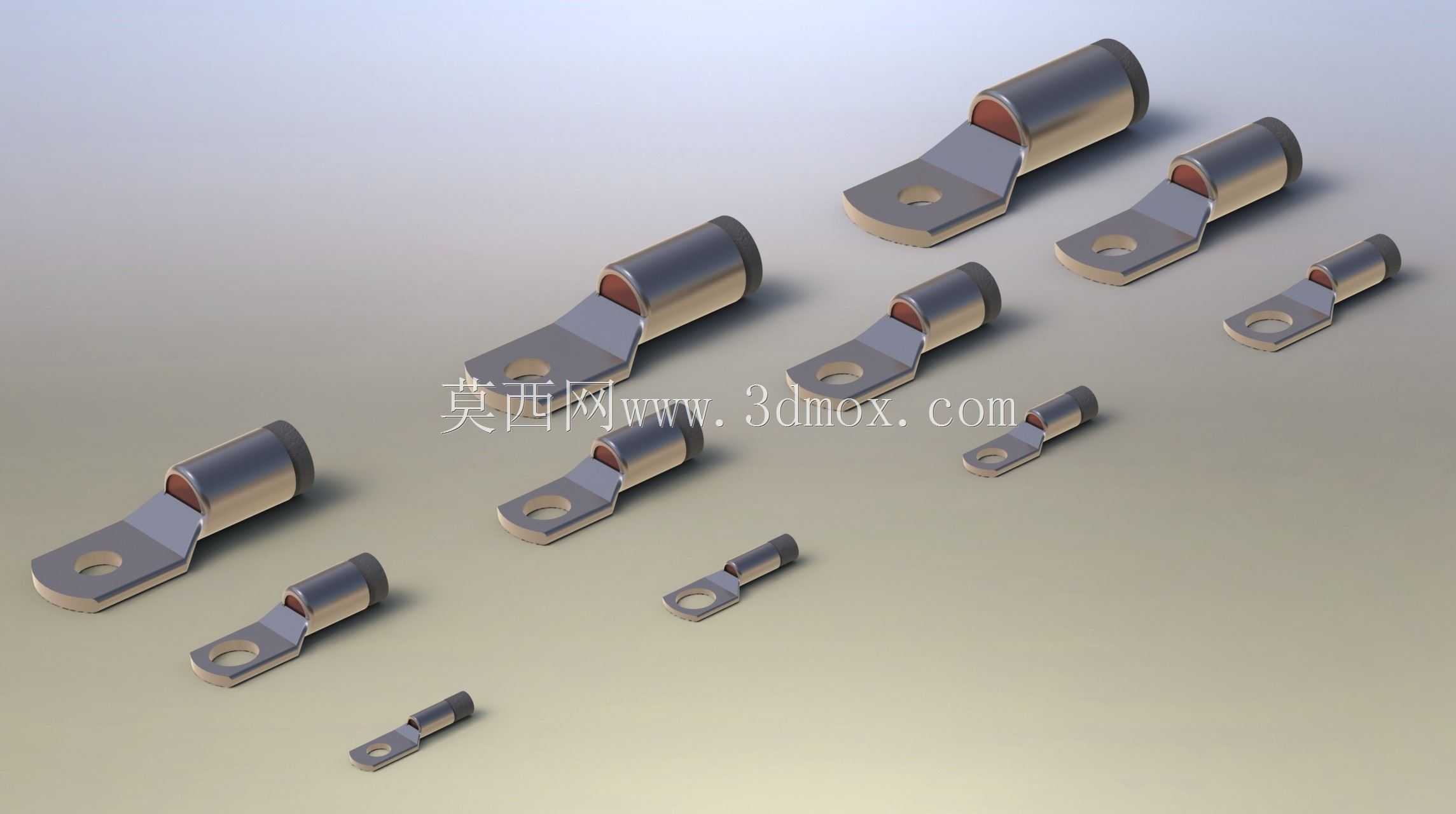

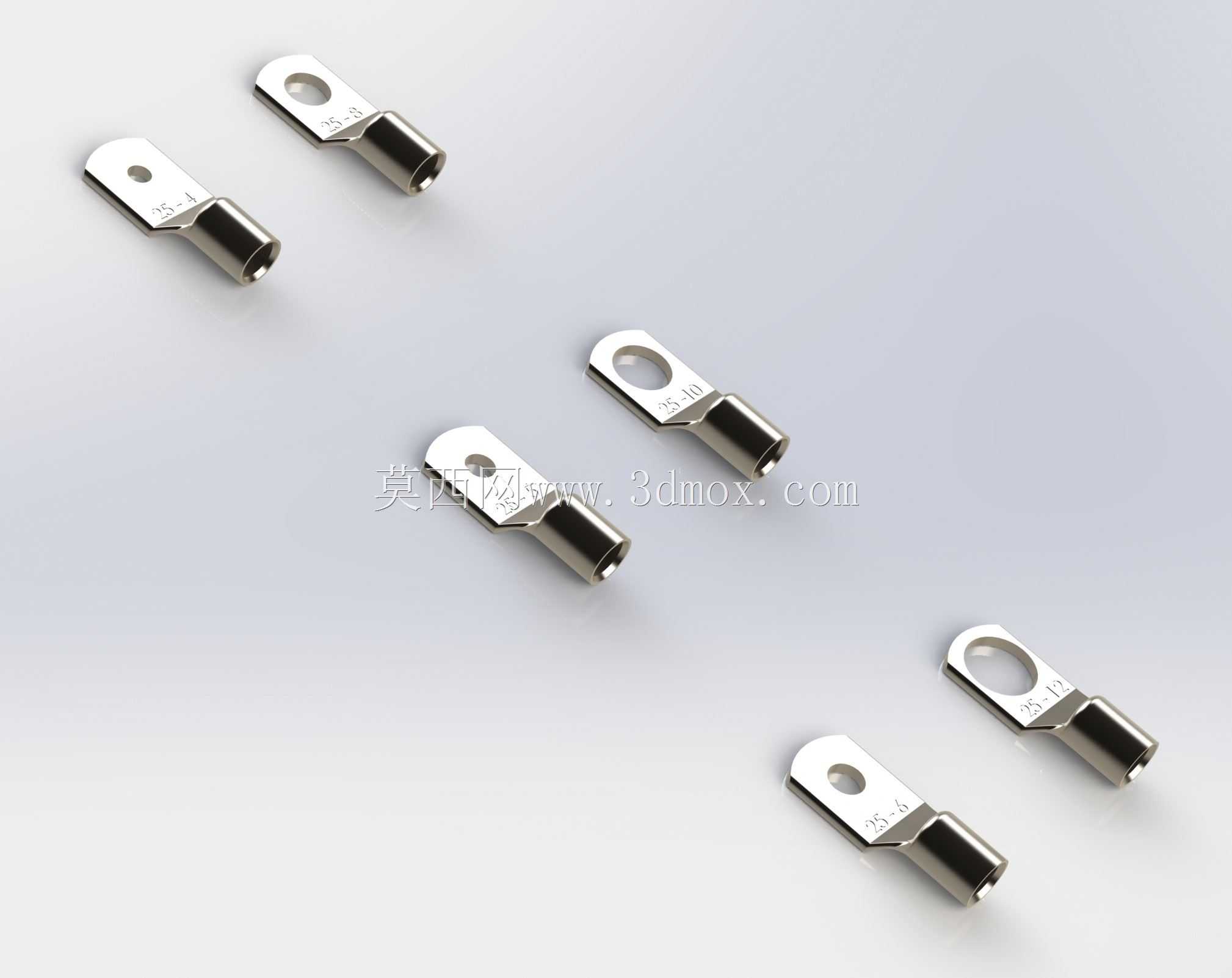

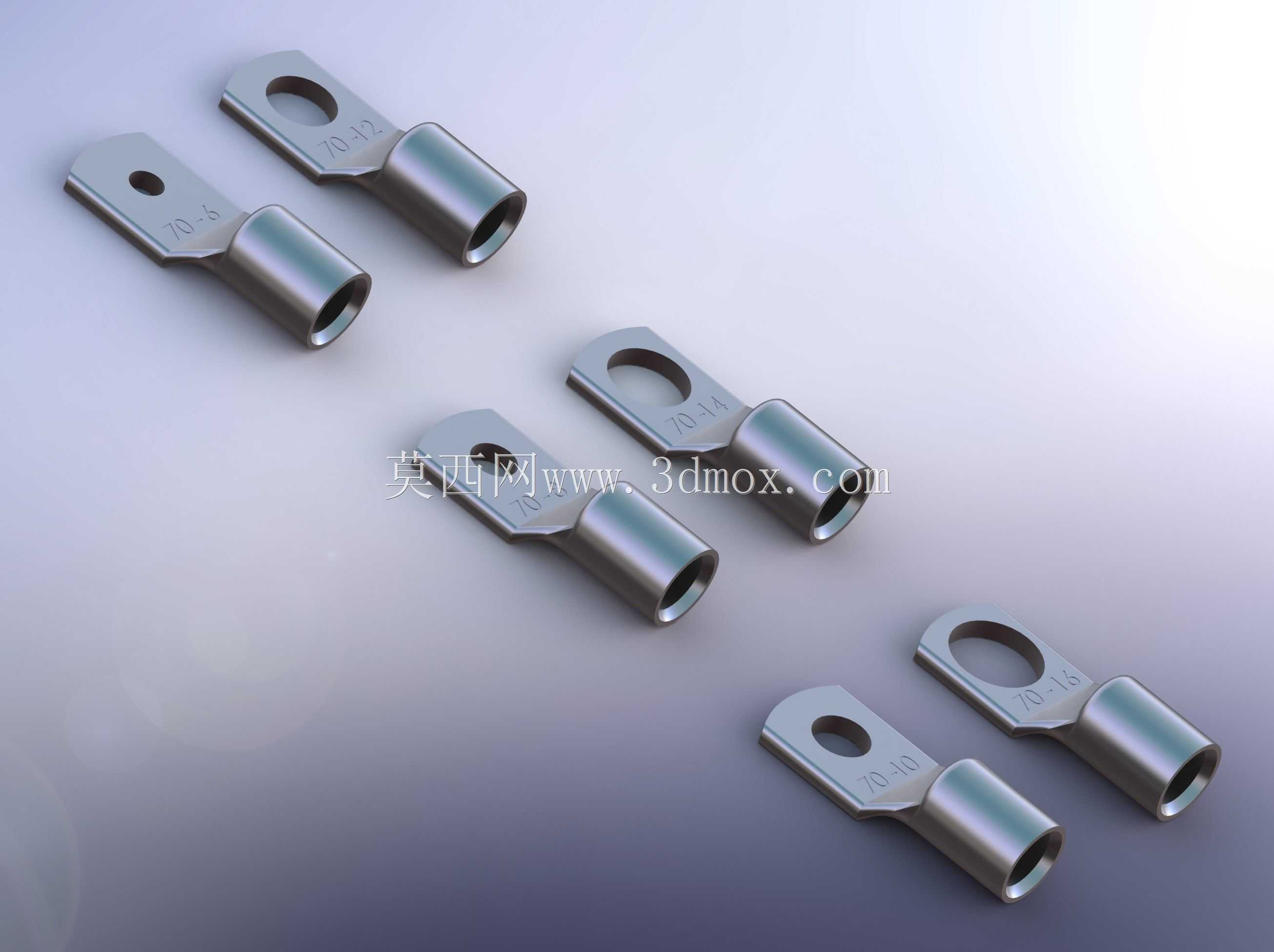

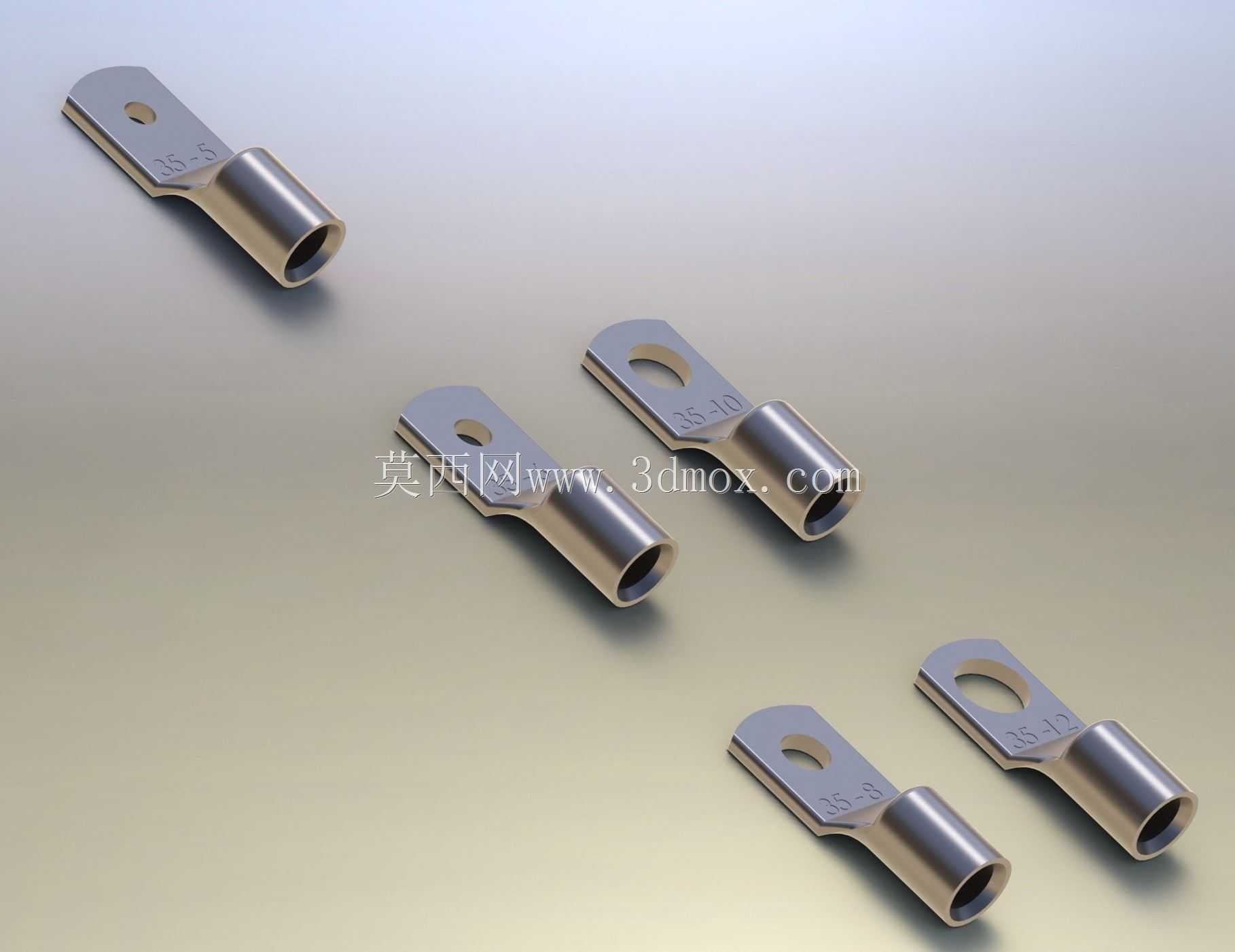

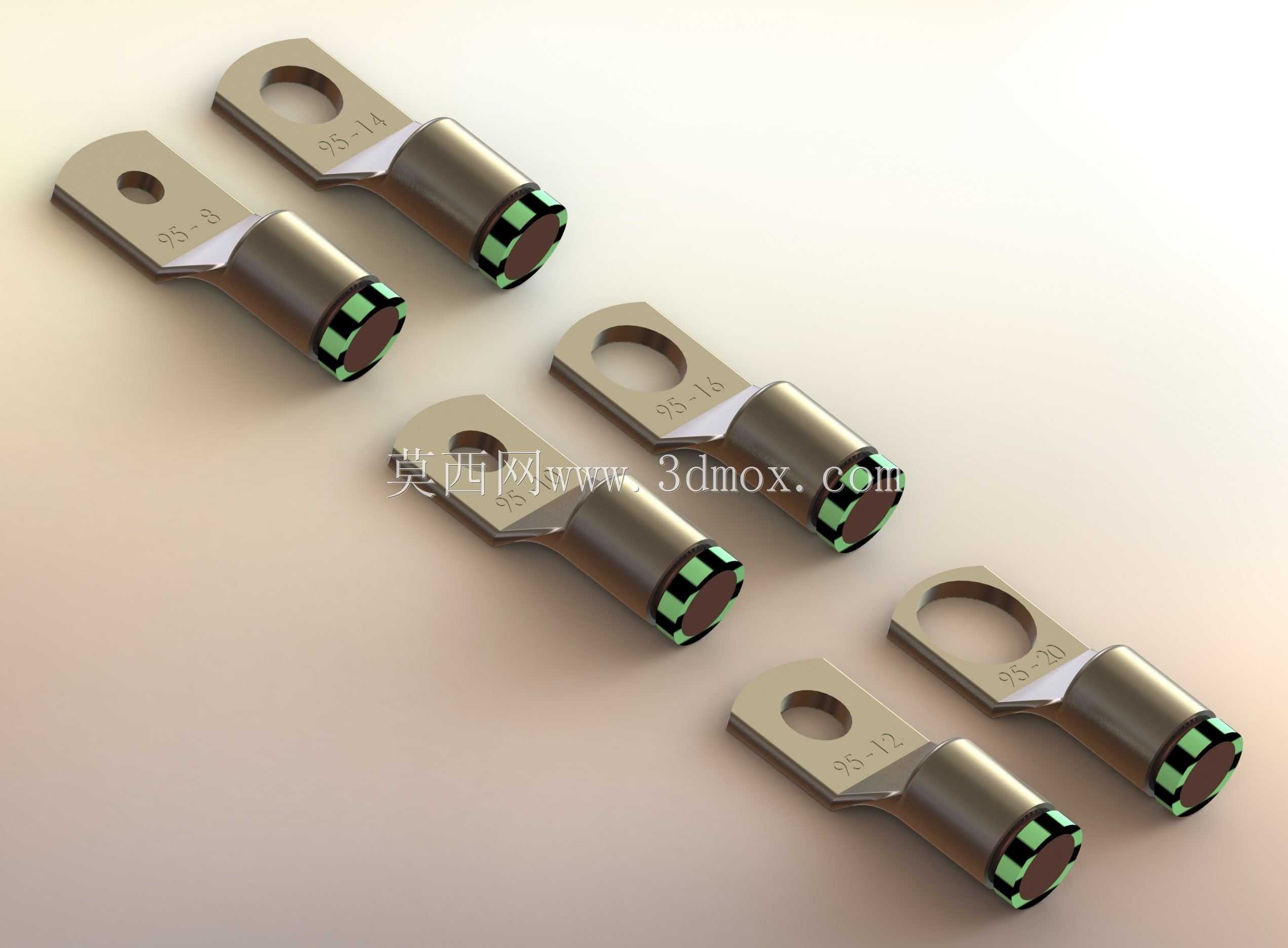

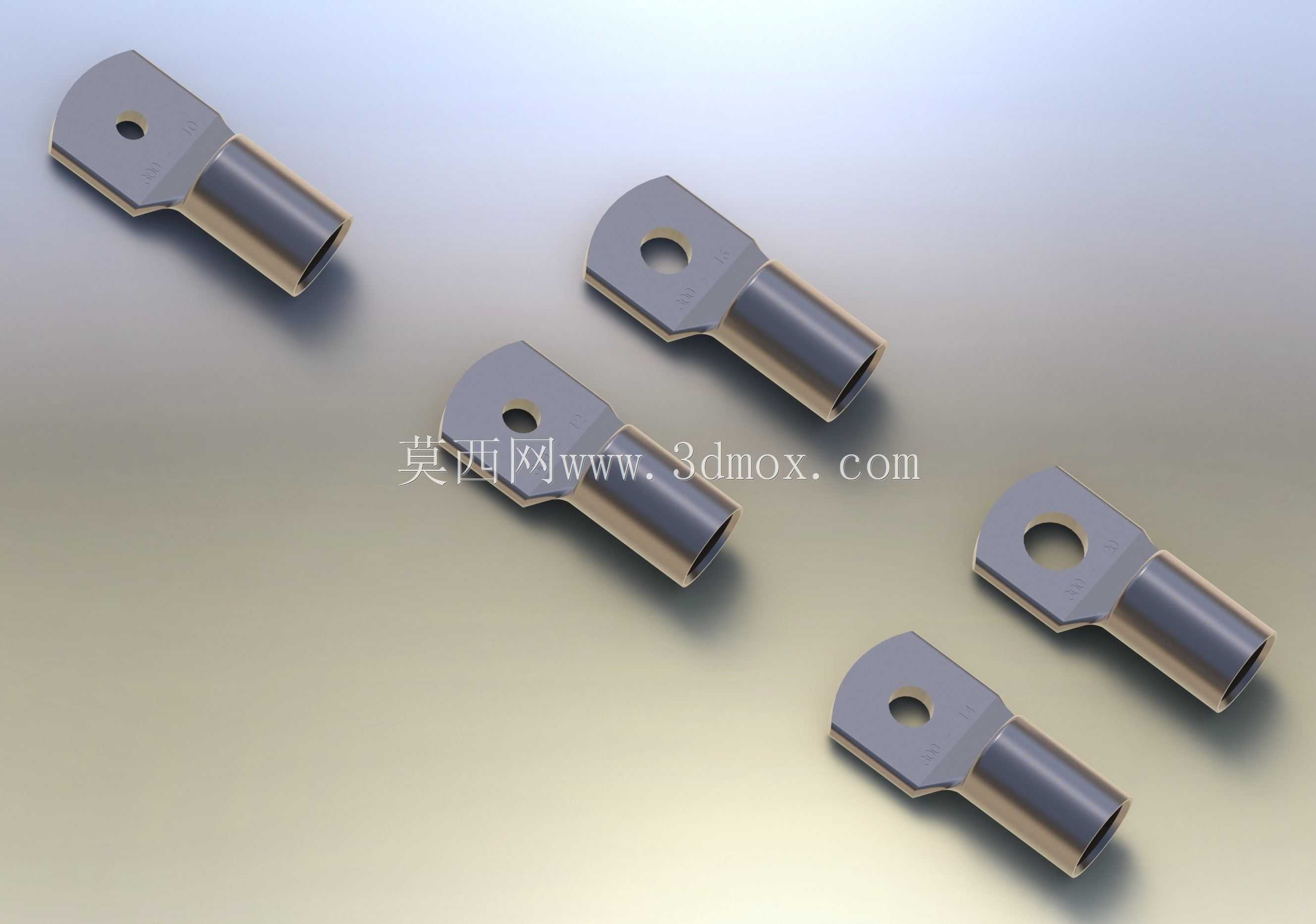

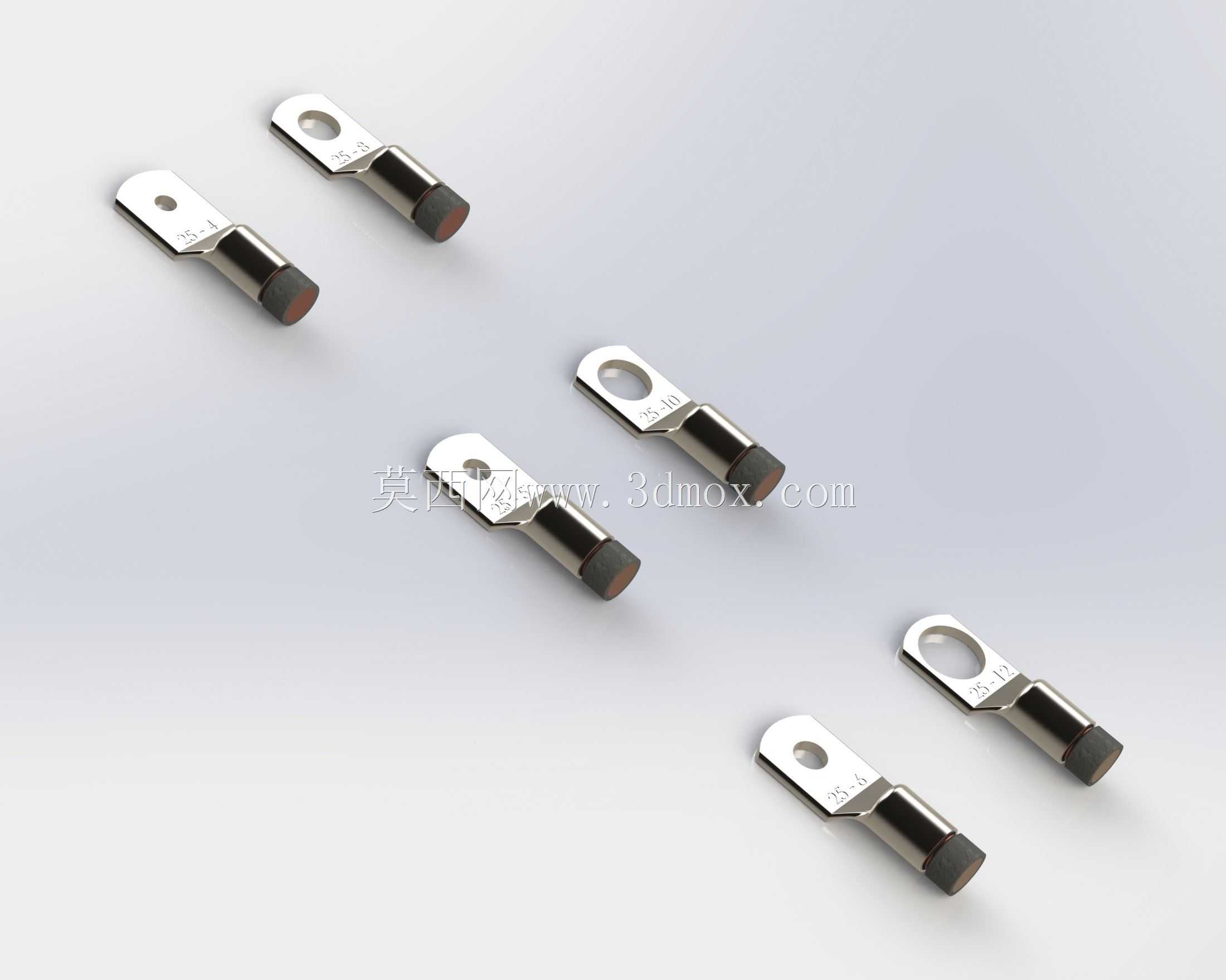

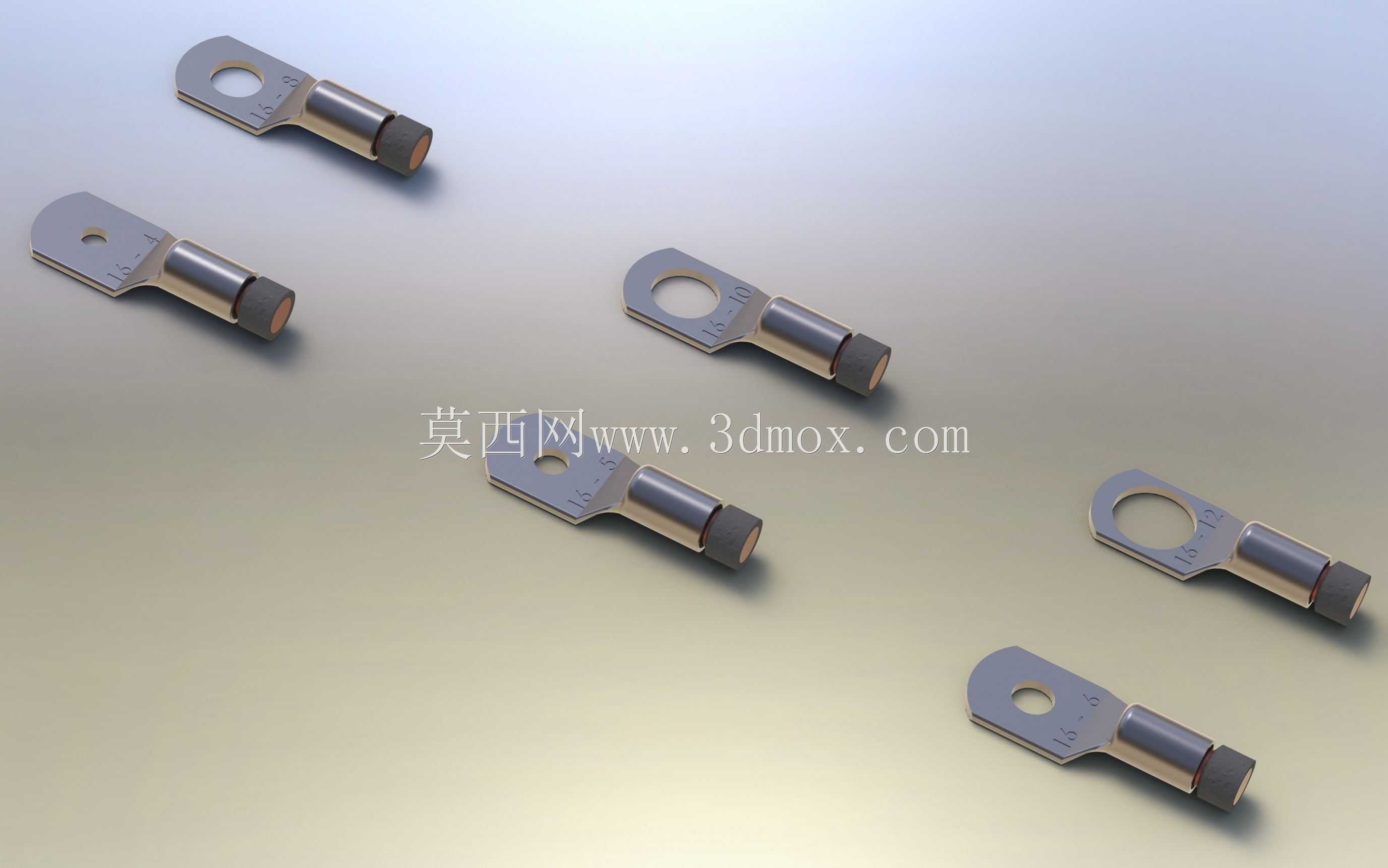

在低压配电、设备电控布线、成套柜体装配、工业线束加工场景里，电缆压接端子是实现线缆与接线点位可靠导通的核心连接件，这套系列化压接端子覆盖16平方毫米到630平方毫米的单芯硬线缆适配范围，可满足从小功率控制回路到大电流主回路的不同接线需求。端子整体采用铜质基材镀锡的常规工艺结构，压接段设计有内置防滑齿结构，压接时齿形会嵌入线缆导体表层，避免长期受震动、温度循环影响出现压接松动、接触电阻升高的问题，尾部的45度与90度弯尾结构，是针对柜内狭窄布线空间做的优化，当接线点位与线缆走向存在夹角时，弯尾结构可以避免线缆过度弯折损伤线芯，同时减少布线时的额外应力，让线束排布更规整。设计这套系列端子时，首先梳理了不同线径对应的载流量要求，对应匹配不同宽度与厚度的铜带规格，确保端子自身的通流能力不低于适配线缆的额定载流量，避免出现端子过热的隐患；安装孔位的尺寸按照通用接线螺栓规格做了对应匹配，小规格端子适配M4到M6螺栓，大规格630平方的端子适配M12及以上的接线螺栓，安装面做了平整化处理，压接后与接线排、设备接线柱的贴合面积足够，能有效降低接触电阻。从安装边界来看，不同规格端子的压接段长度与弯尾后整体高度都做了尺寸约束，小平方端子压接后整体长度不足30毫米，可放进小型接线盒的狭小空间内，大平方端子的压接段长度足够容纳剥除绝缘层后的线芯全部插入，不会出现导体外露的问题；两种弯尾角度的设计，分别适配水平接线与垂直接线的场景，比如在抽屉式开关柜的出线端，90度弯尾端子可以让线缆垂直向下排布，不会与抽屉的运动机构产生干涉，而在壁挂式配电箱的接线排上，45度弯尾端子能让线缆以更平缓的角度引出，减少线缆弯折半径过小带来的绝缘层开裂风险。这套端子的压接段还做了导向喇叭口设计，线缆插入时不会被端口的锐边刮伤导体，压接位置的加强筋结构，能避免压接时端子出现开裂变形，长期使用过程中，即使经历多次冷热循环，压接位置的抱紧力也能保持在可靠范围内，不会出现松脱打火的问题。
