NEMA I级钢制电缆卷盘结构设计

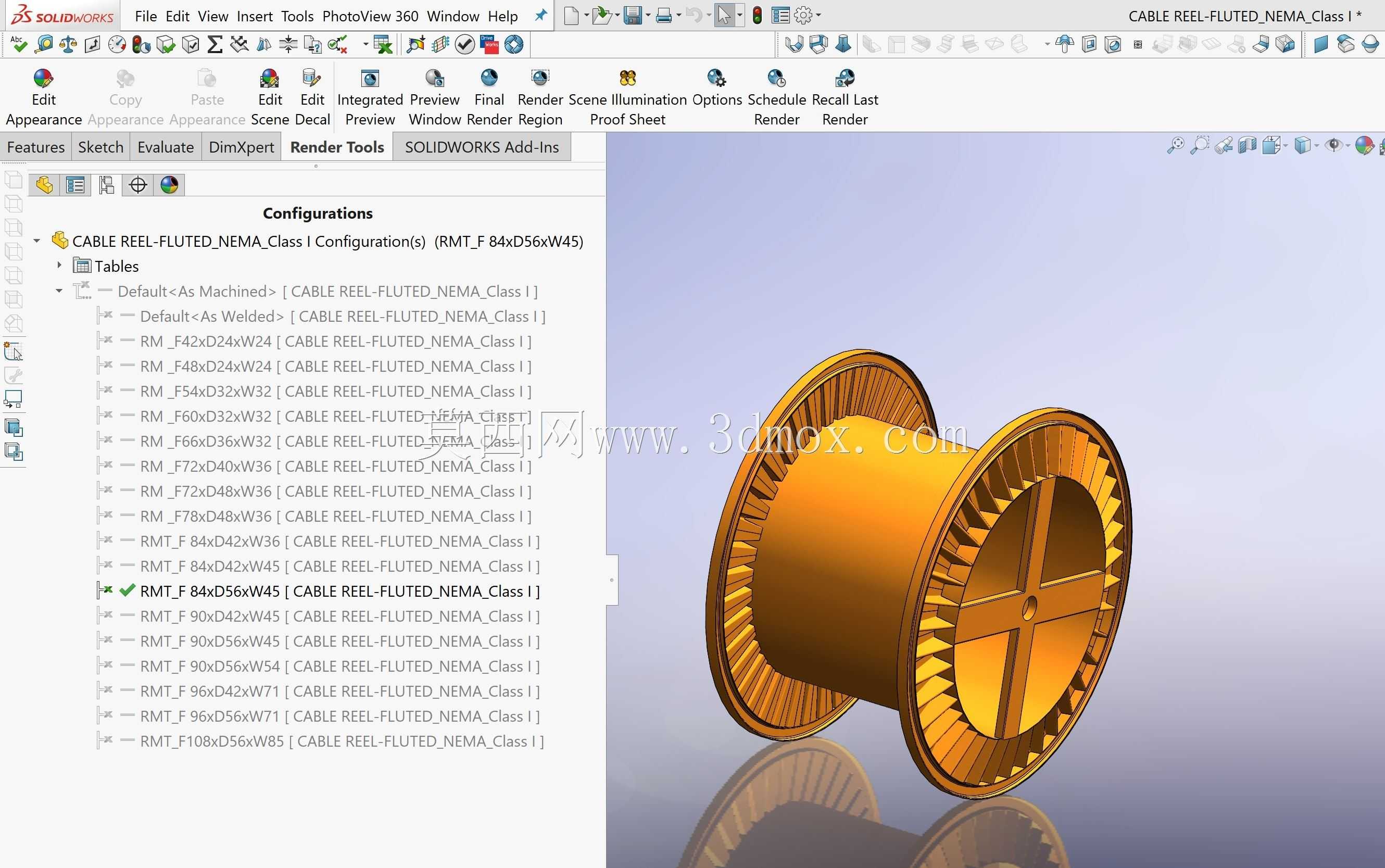

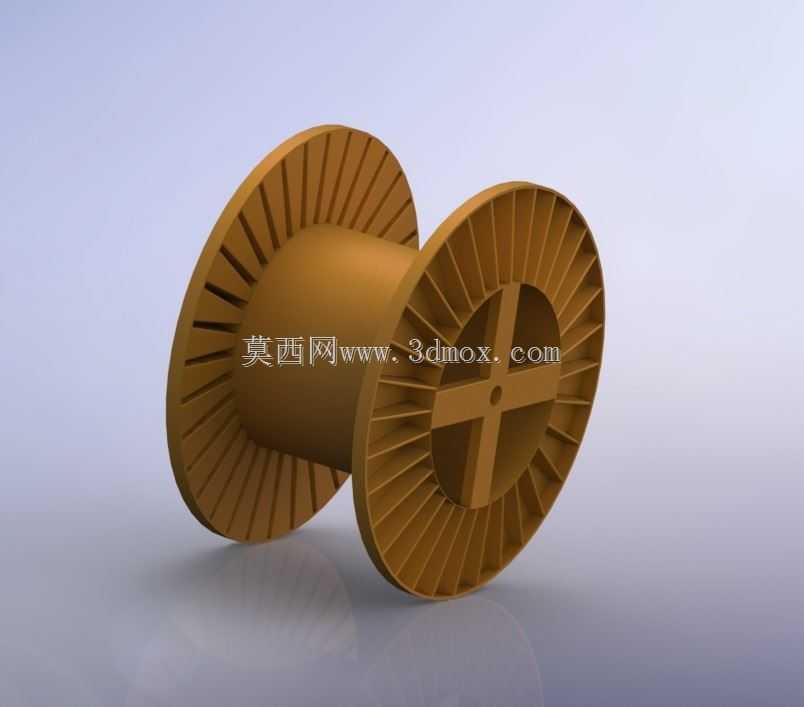

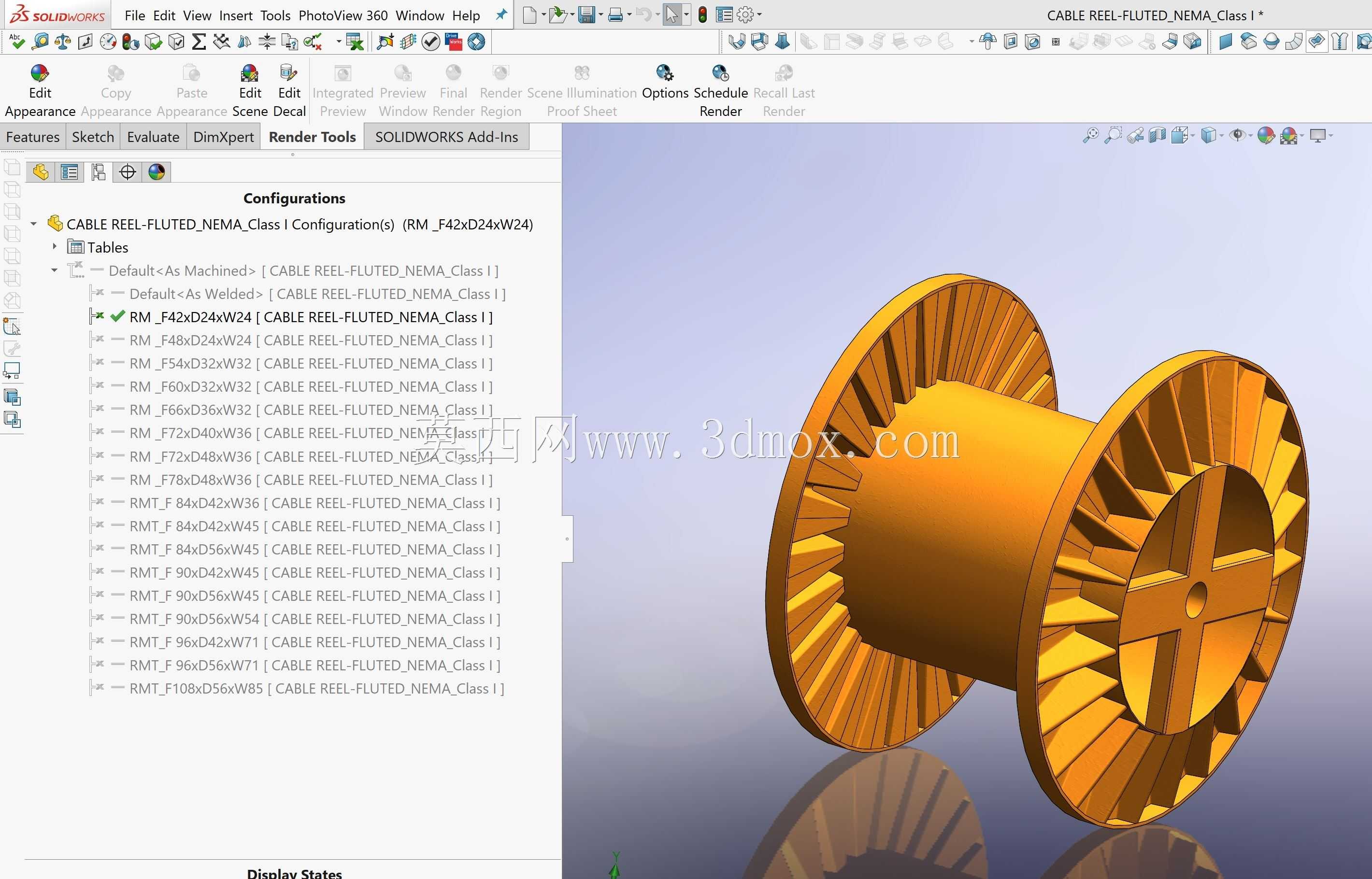

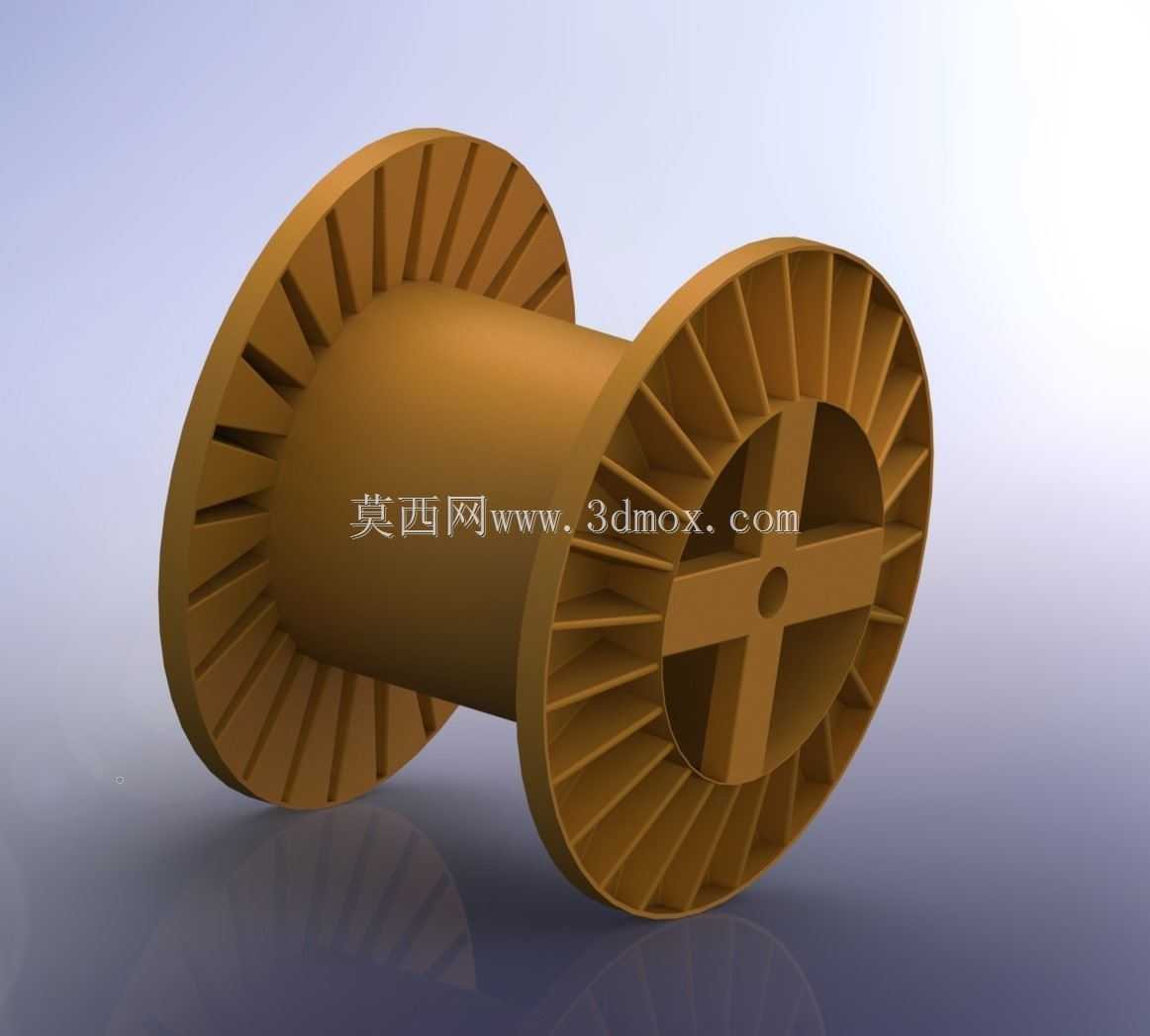

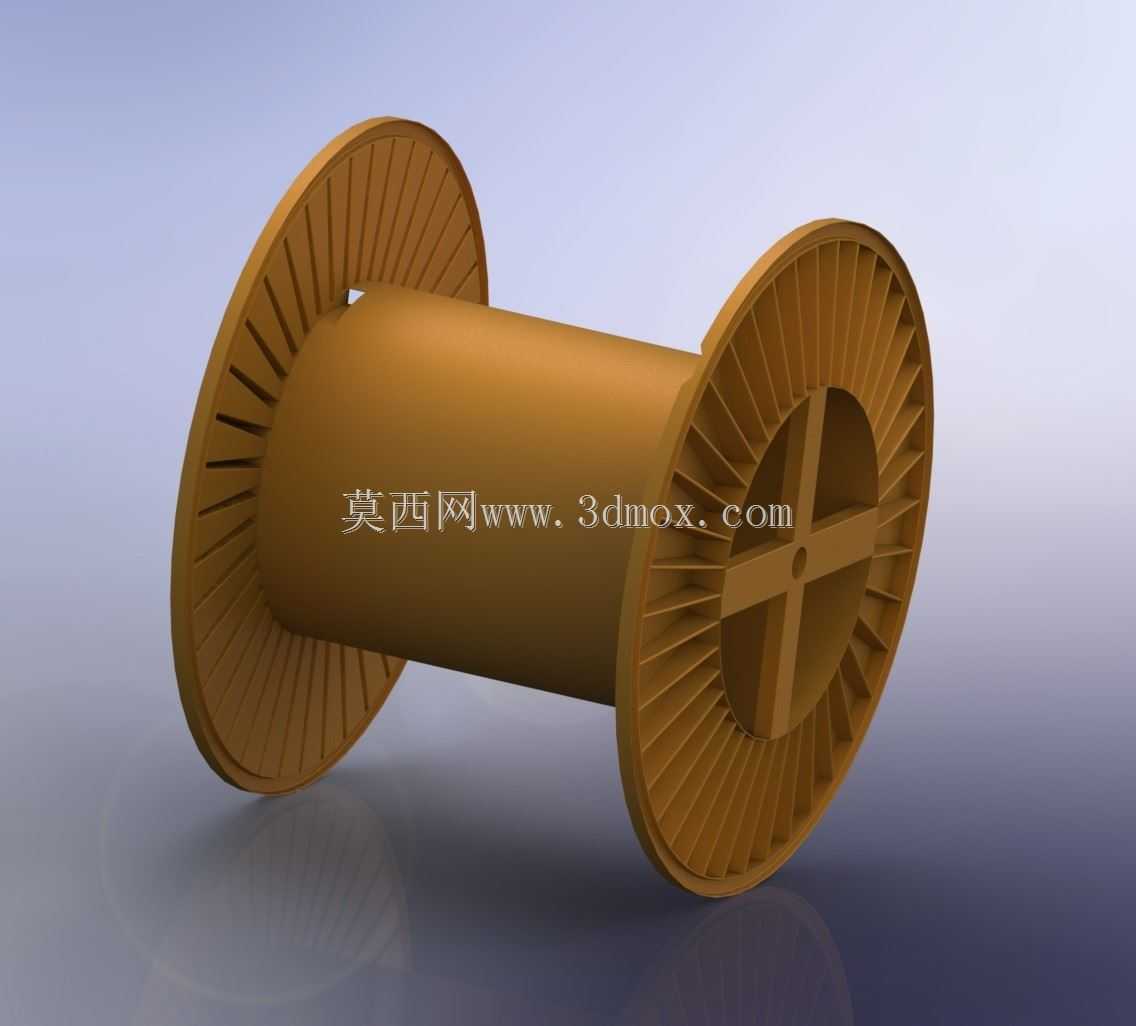

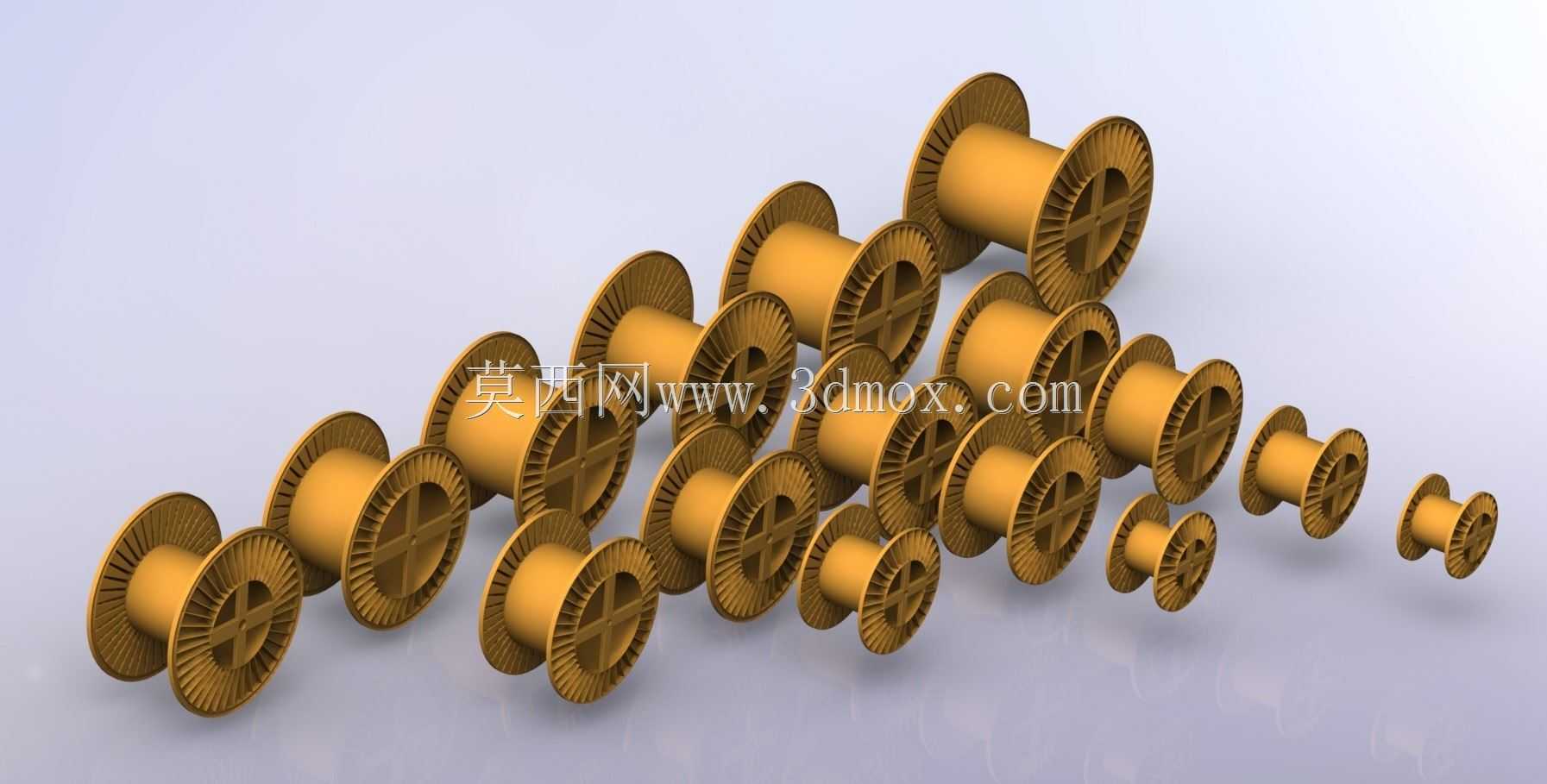

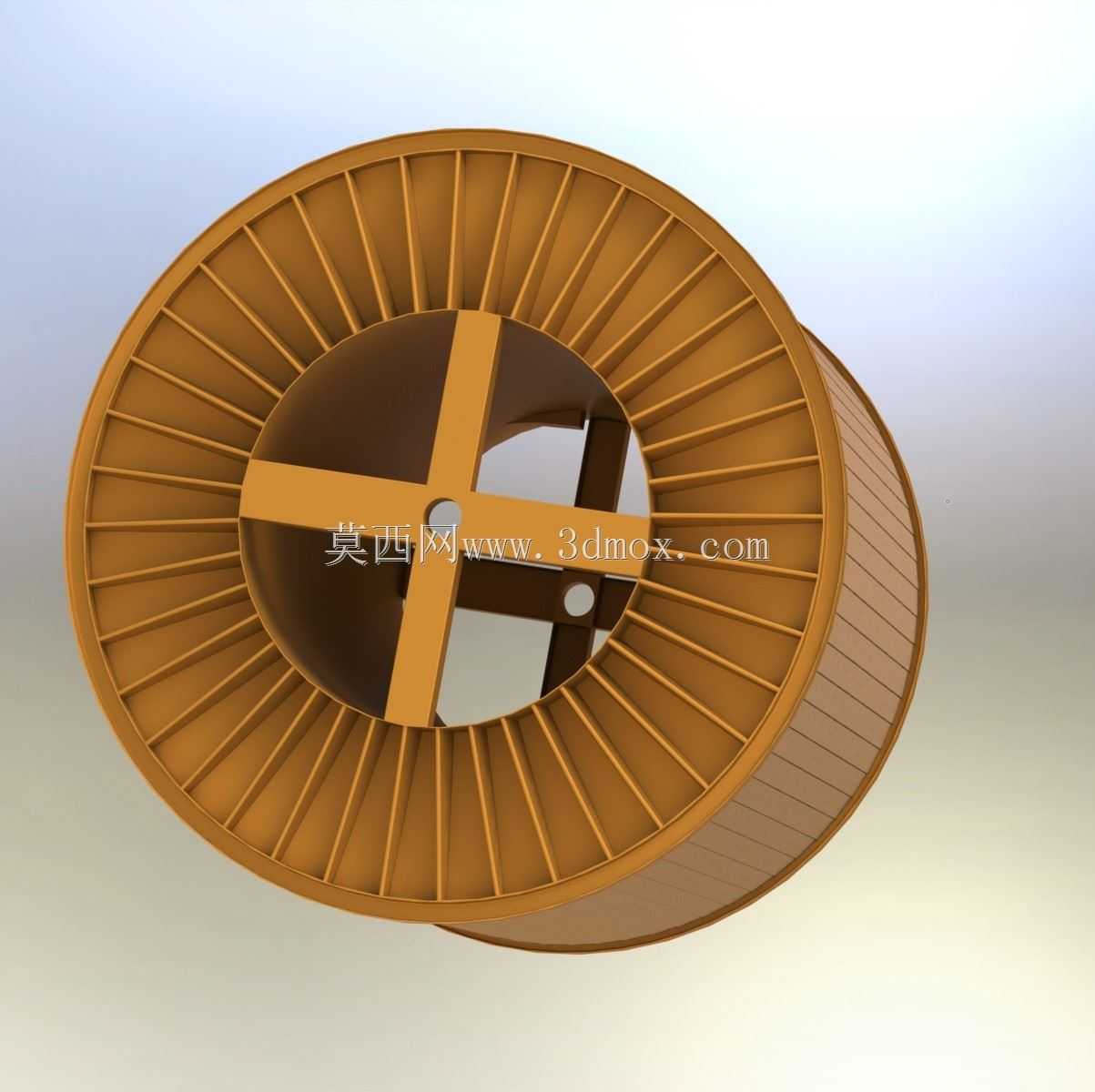

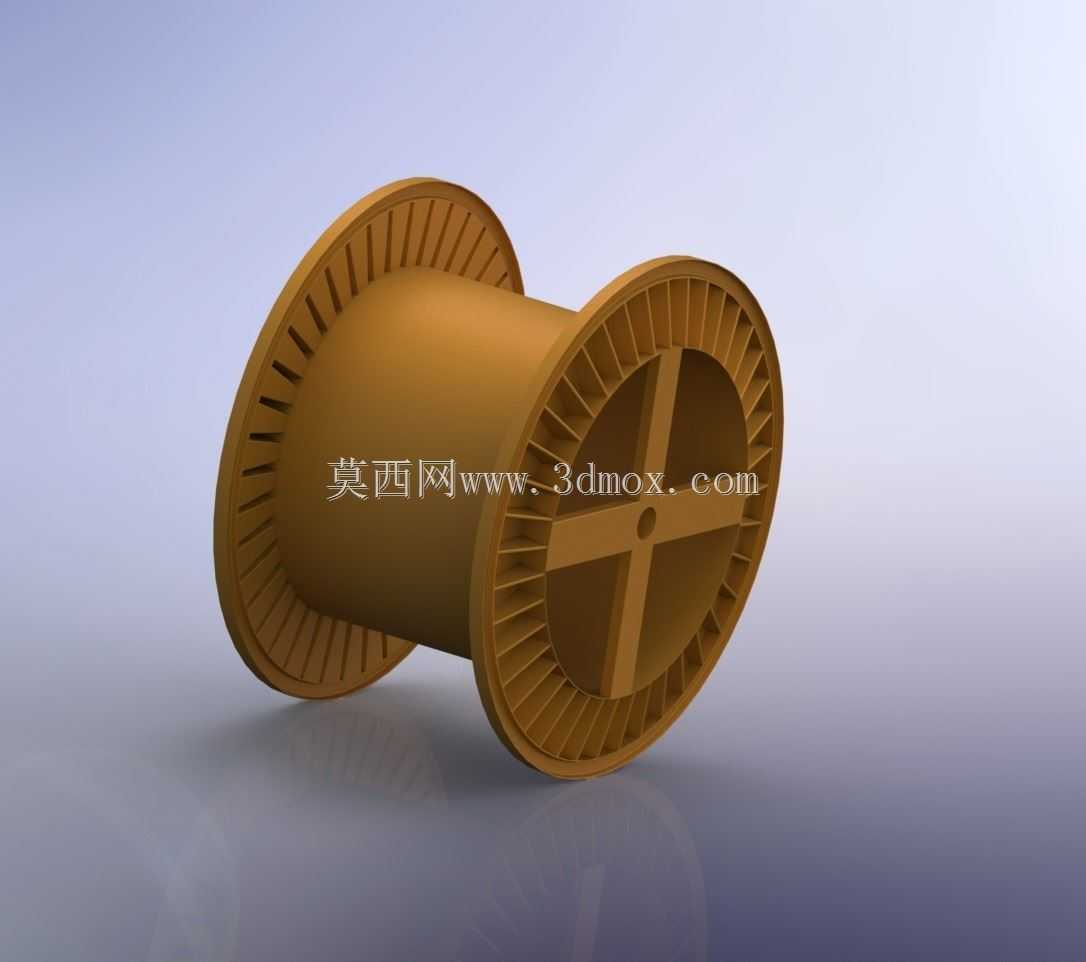

在电力施工、车间布线、户外临时供电、设备线缆配套等场景中，钢制电缆卷盘是承载、收纳、转运电力电缆与控制线缆的核心构件，区别于普通民用塑料绕线盘，NEMA I级标准的钢制卷盘需要满足工业场景下的重载承载、抗冲击、反复周转使用的要求，适配北美电气标准体系下的工业线缆布设需求。这款卷盘的整体结构采用同轴双法兰加中空卷筒的经典构型，两侧法兰盘做了辐射状加强筋设计，筋条从法兰内圈的卷筒衔接处一直延伸到法兰外边缘，这种结构并非单纯的造型设计，而是在不额外增加板材厚度的前提下，大幅提升法兰盘的侧向抗形变能力——当卷盘满盘缠绕大截面电缆时，线缆侧向外胀的力会均匀分散到每一条辐射筋上，避免法兰受挤压向外翘曲变形，保证卷盘在高速放线、多层缠绕时不会出现线缆卡边、脱盘的问题。卷筒部分采用等径直筒设计，内壁做了十字交叉的支撑筋结构，十字筋的四个端点直接衔接两侧法兰的中心安装位，既可以提升卷筒整体的抗扭强度，在拖拽线缆、卷盘转动受力时不会出现筒身凹陷，也能为卷盘的中心转轴安装提供稳定的支撑基准，保证卷盘转动时的同轴度，减少放线过程中的径向跳动。从安装边界来看，两侧法兰的外圆直径决定了单盘可容纳的线缆长度，卷筒的内径尺寸匹配标准NEMA I级卷盘的转轴安装尺寸，可直接适配市面上通用的电缆放线架、车载线缆收放机构的装夹位，不需要额外做转接工装。法兰盘上预留的定位小孔，是用于固定线缆端头的结构，在转运过程中可以将线缆末端卡入孔位，避免线缆松脱散盘；法兰边缘做了圆弧卷边处理，避免锋利的板材边缘割伤线缆外护套，也能防止施工人员搬运时被锐边划伤。设计过程中需要重点考量的是卷盘的动平衡性能，两侧法兰的重量分布、筋条排布完全对称，卷筒与法兰的焊接衔接处做了等强度处理，避免卷盘在高速转动收放线时出现偏心晃动，既可以降低收放机构的轴承磨损，也能防止线缆在缠绕过程中出现排布不均、压线的问题。这类钢制卷盘相比木质、塑料卷盘，抗摔砸、抗挤压能力更强，适合在工地、厂区、野外等复杂工况下反复周转使用，即使受到外力磕碰，辐射筋结构也能将冲击力分散，不会出现局部碎裂导致整盘报废的情况，同时钢材的可焊接修复特性也能延长卷盘的使用寿命，出现局部变形时可以通过简单的钣金校正、补焊即可恢复使用性能。
