模块化CAMLOK吊具撑杆索具配件结构

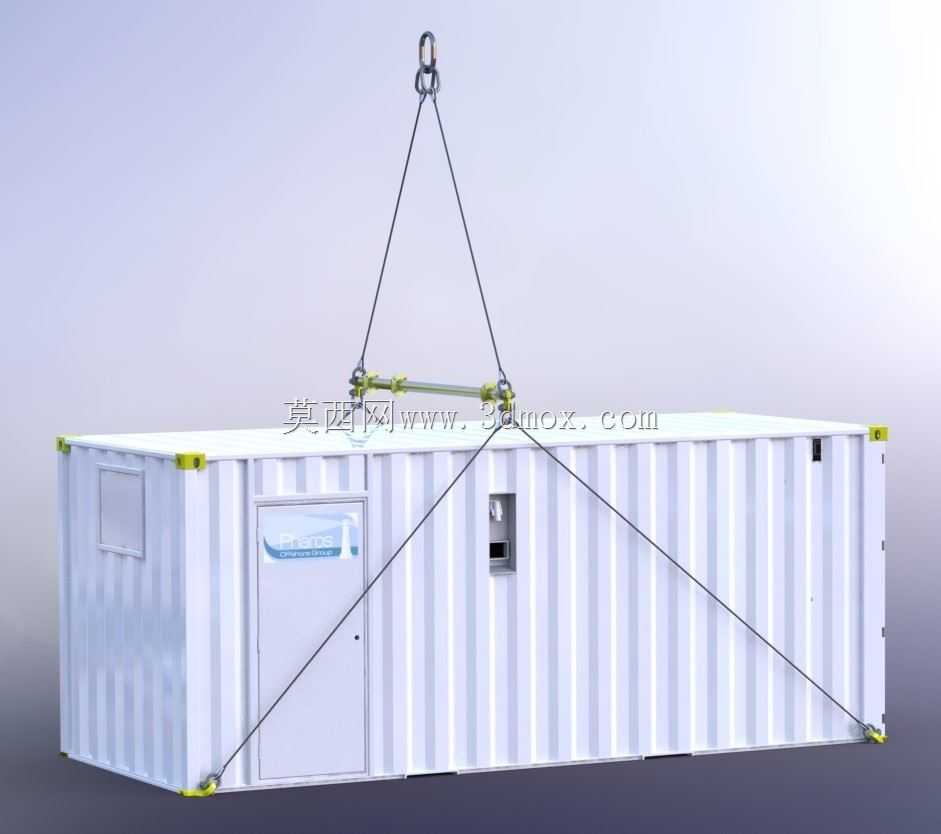

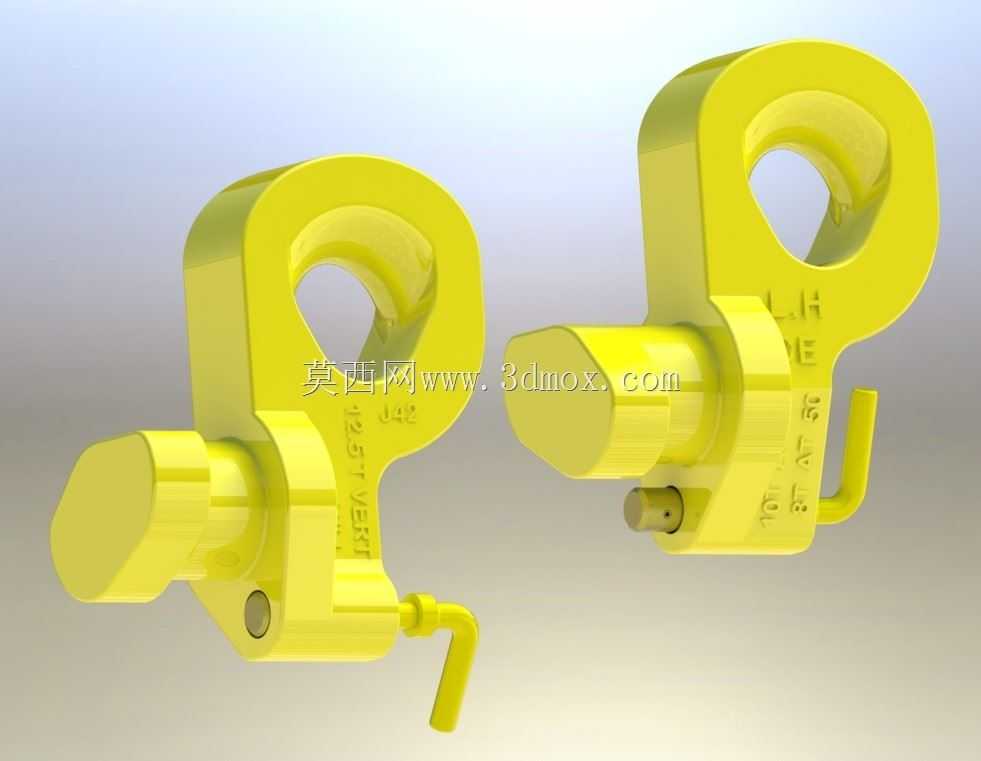

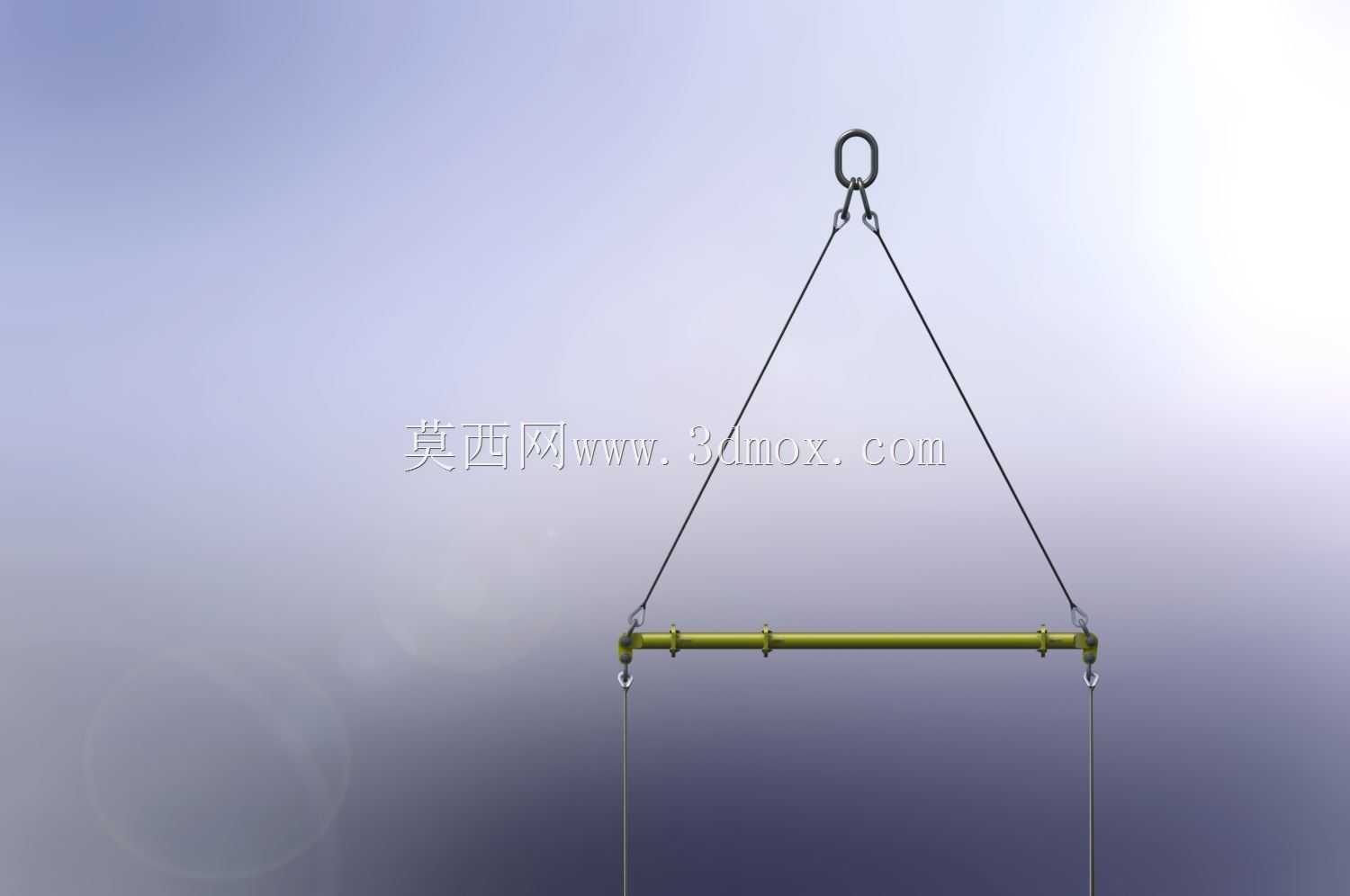

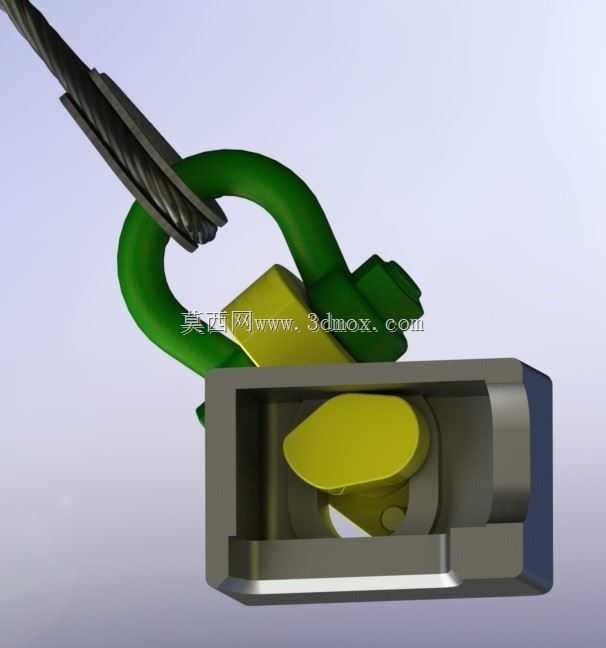

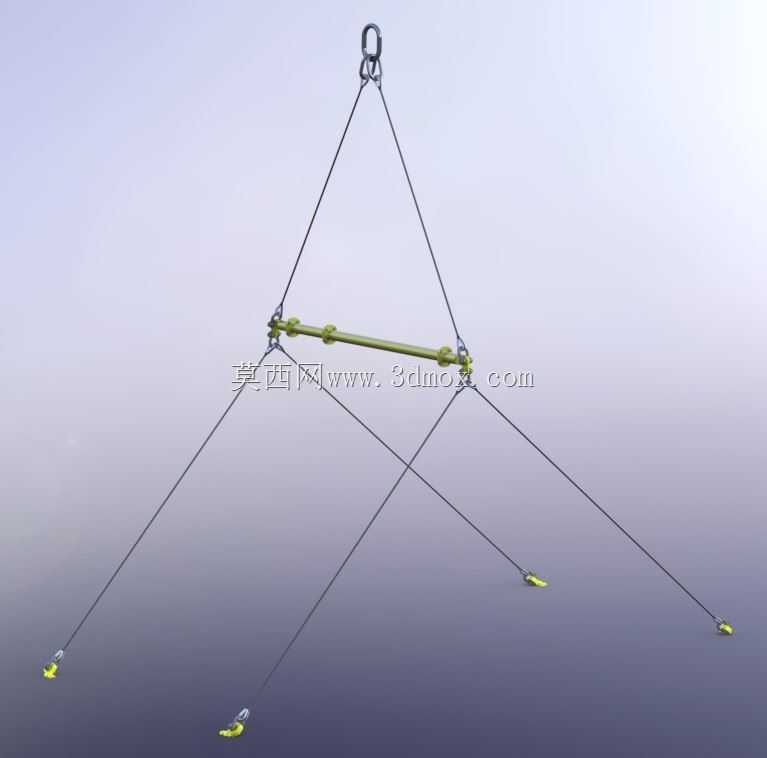

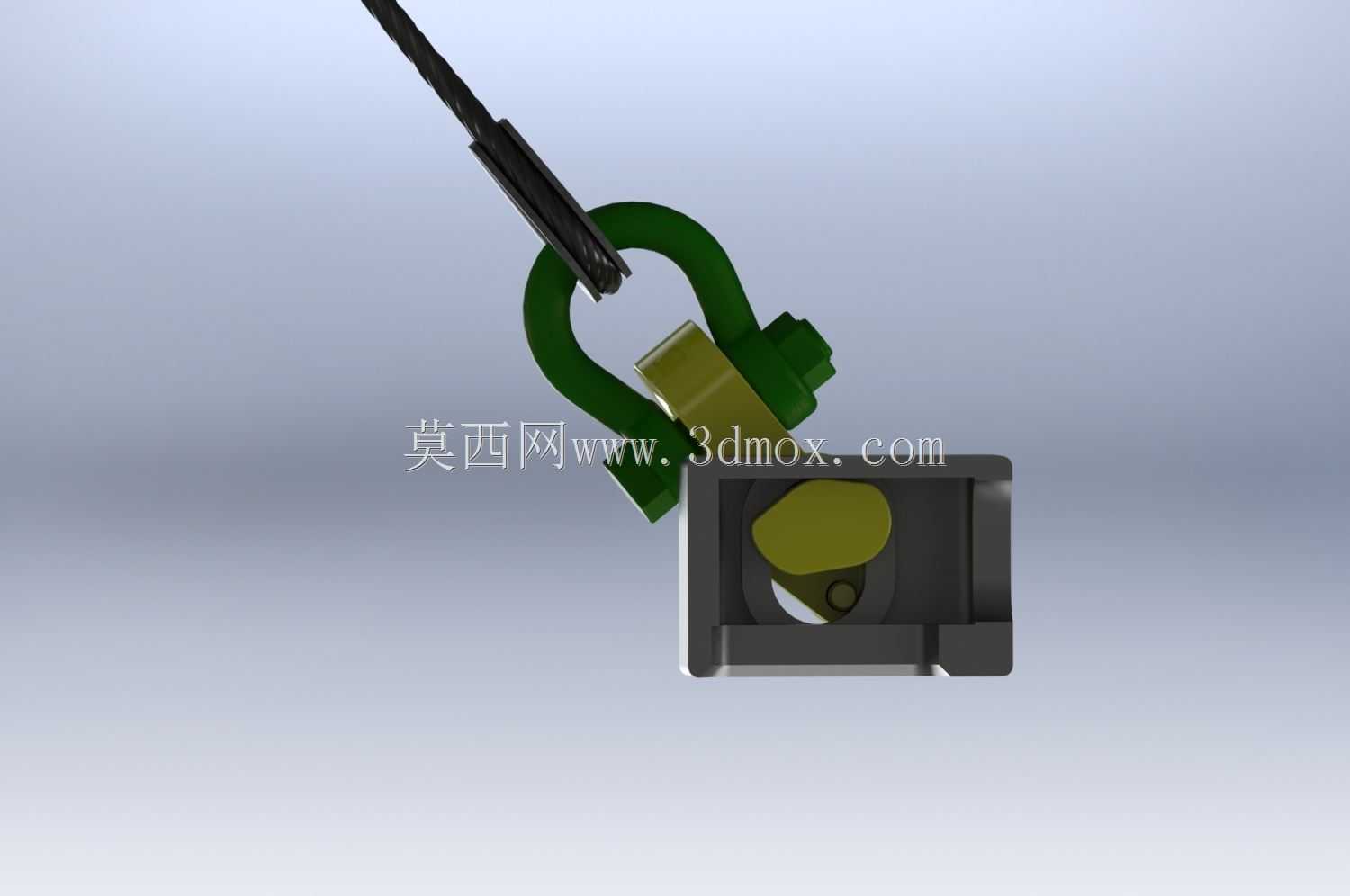

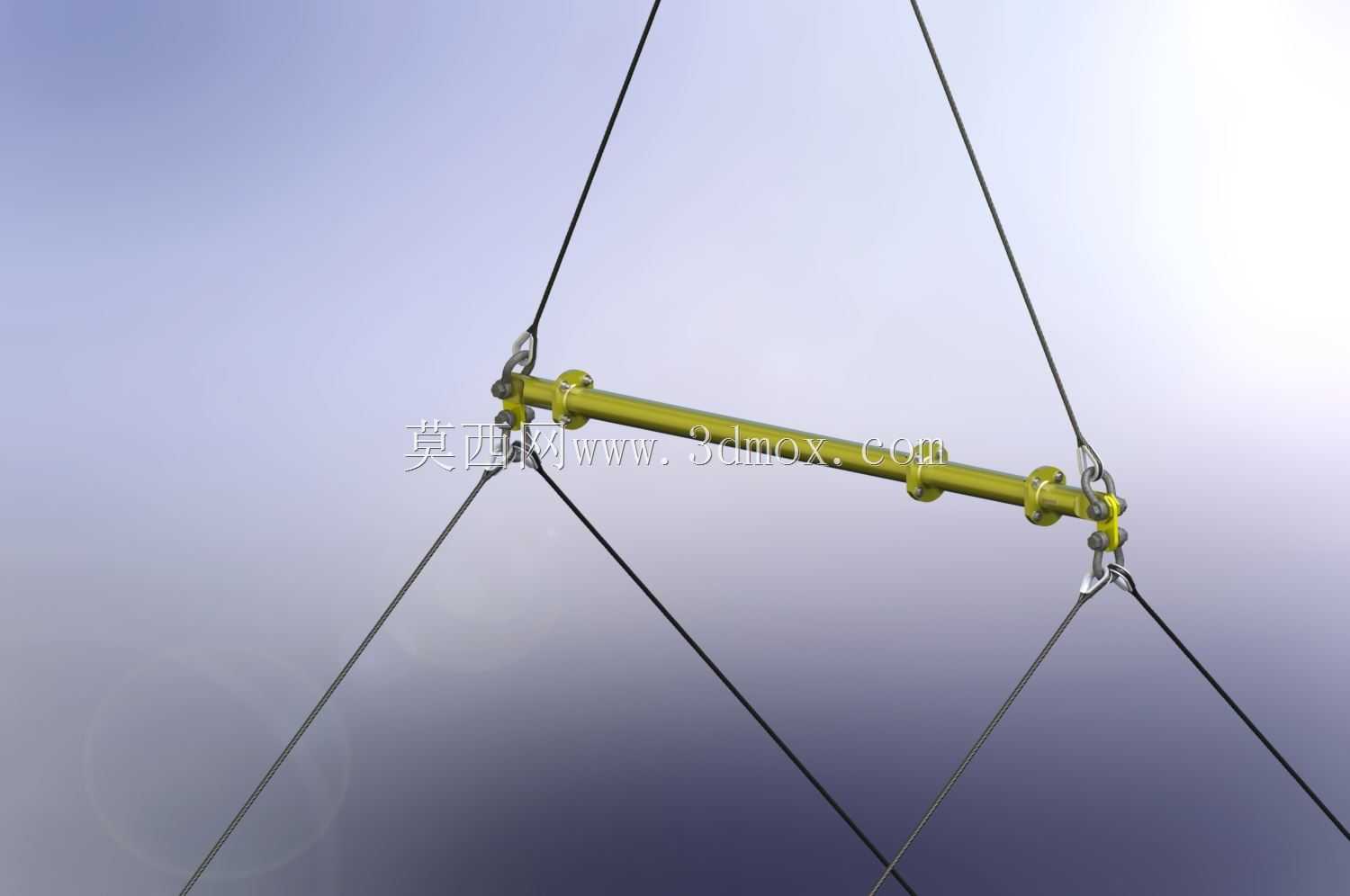

在重型工件吊装转运的作业场景中，多吊点同步起吊一直是影响作业安全与吊装精度的核心环节，这套索具撑杆搭配CAMLOK系列附件的结构，正是针对多吊点吊装的受力不均问题设计的专用配套构件。日常车间内的大型结构件、预制钢结构模块、重型设备部件的吊装作业里，直接用钢丝绳连接吊点很容易出现各吊点受力偏差，轻则造成工件吊装过程倾斜磕碰，重则引发吊索过载断裂的安全隐患，这套撑杆结构通过刚性横杆的力分配作用，能将顶部吊点的载荷均匀传递到下方各分支吊索上，保证每个吊点的受力差值控制在合理区间内。从结构设计逻辑来看，整套构件采用模块化的组合思路，撑杆主体为长杆型刚性构件，两端预留标准CAMLOK快装接口，可匹配CLB系列ISO角块附件，也能根据吊装跨度需求搭配不同长度的ModuleIFT系列吊具提升梁段，不需要针对单次吊装作业专门定制整根撑杆，现场作业时可根据待吊工件的吊点间距灵活调整组装长度，适配不同尺寸规格的工件吊装需求。撑杆两端的连接节点采用铰接式设计，允许分支吊索在一定角度范围内自由摆动，抵消吊装过程中工件小幅晃动带来的附加弯矩，避免撑杆承受额外的弯曲载荷而出现变形。安装边界方面，撑杆主体的截面尺寸经过载荷校核，在额定吊装载荷下的长细比控制在安全范围内，不会出现受压失稳的问题，两端连接点的销轴尺寸与CAMLOK附件的接口完全匹配，组装时不需要额外加工适配零件，下方分支吊索的长度可根据工件的吊点高度差进行调整，配合顶部的三角吊索结构，能保证起吊后工件保持水平姿态。在实际选型应用时，需要先核算待吊工件的总重量与各吊点的分布位置，根据吊点的横向间距选择对应长度的撑杆组合段，同时核对各连接附件的额定载荷，确保所有构件的载荷裕度满足作业安全要求，这套结构尤其适合多吊点对称分布的长条形、框架类工件吊装，能大幅降低吊装前的索具调整时间，也能减少因吊点受力不均带来的工件变形风险。
