多规格木质电缆卷线卷筒结构设计

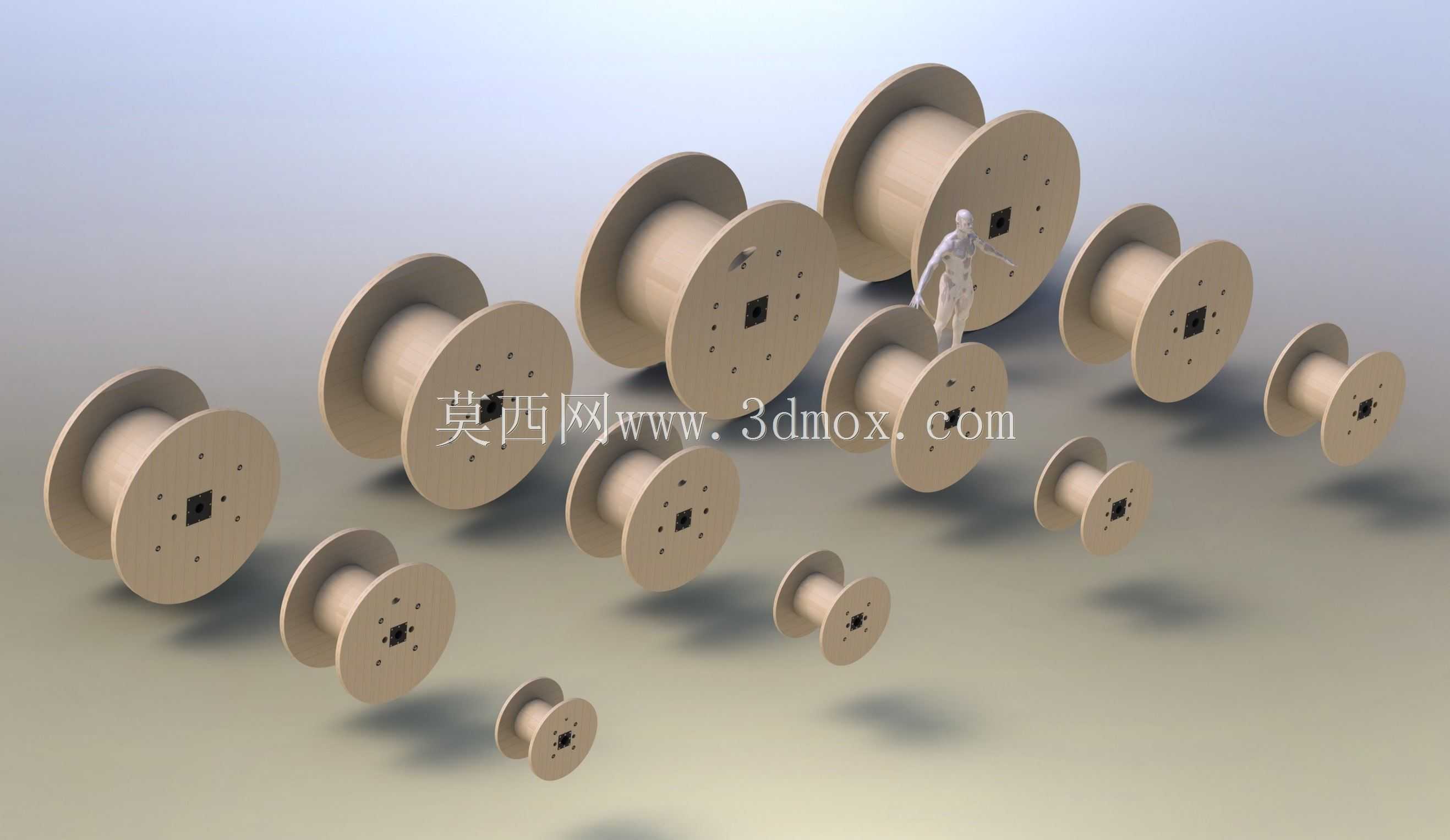

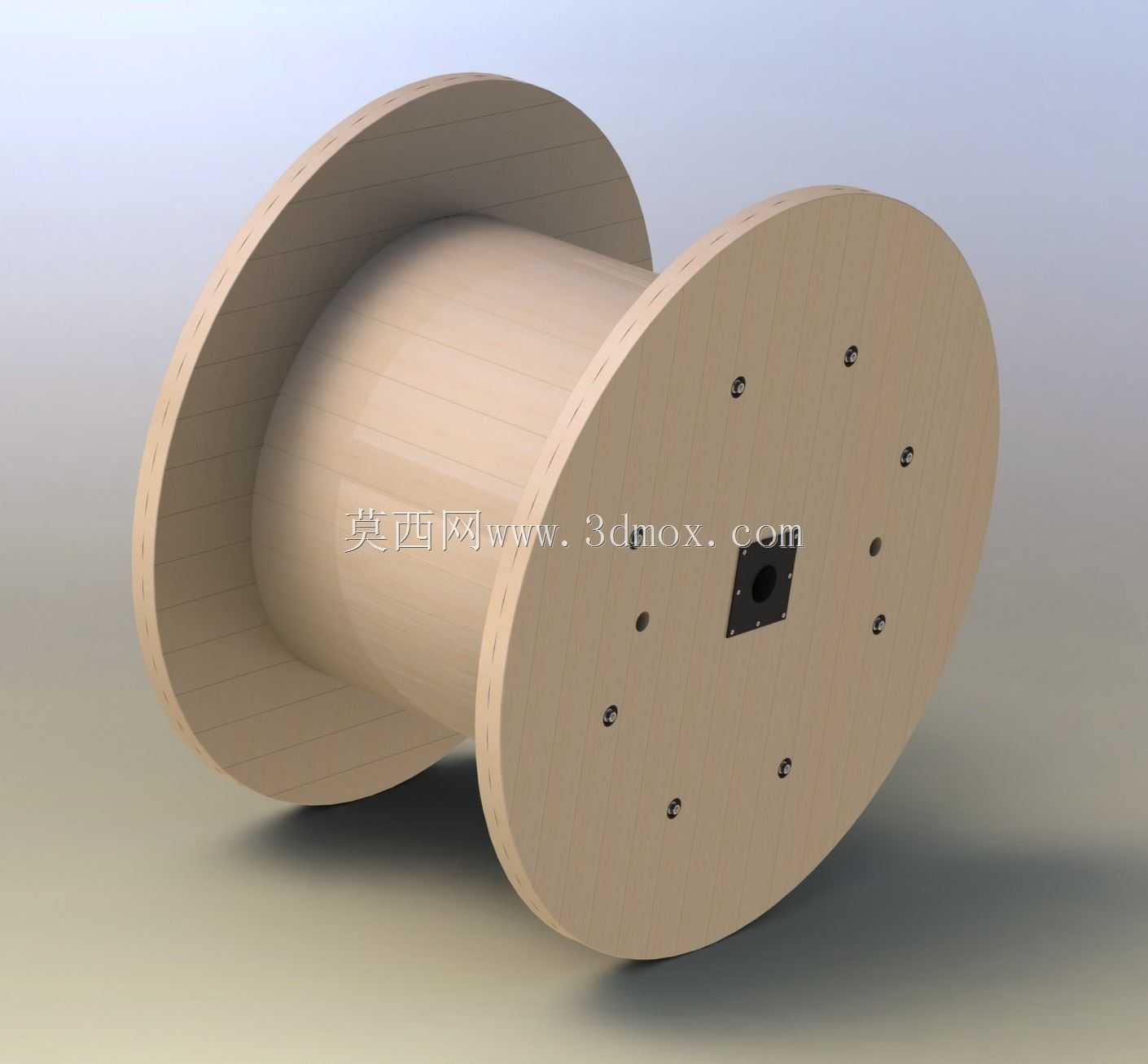

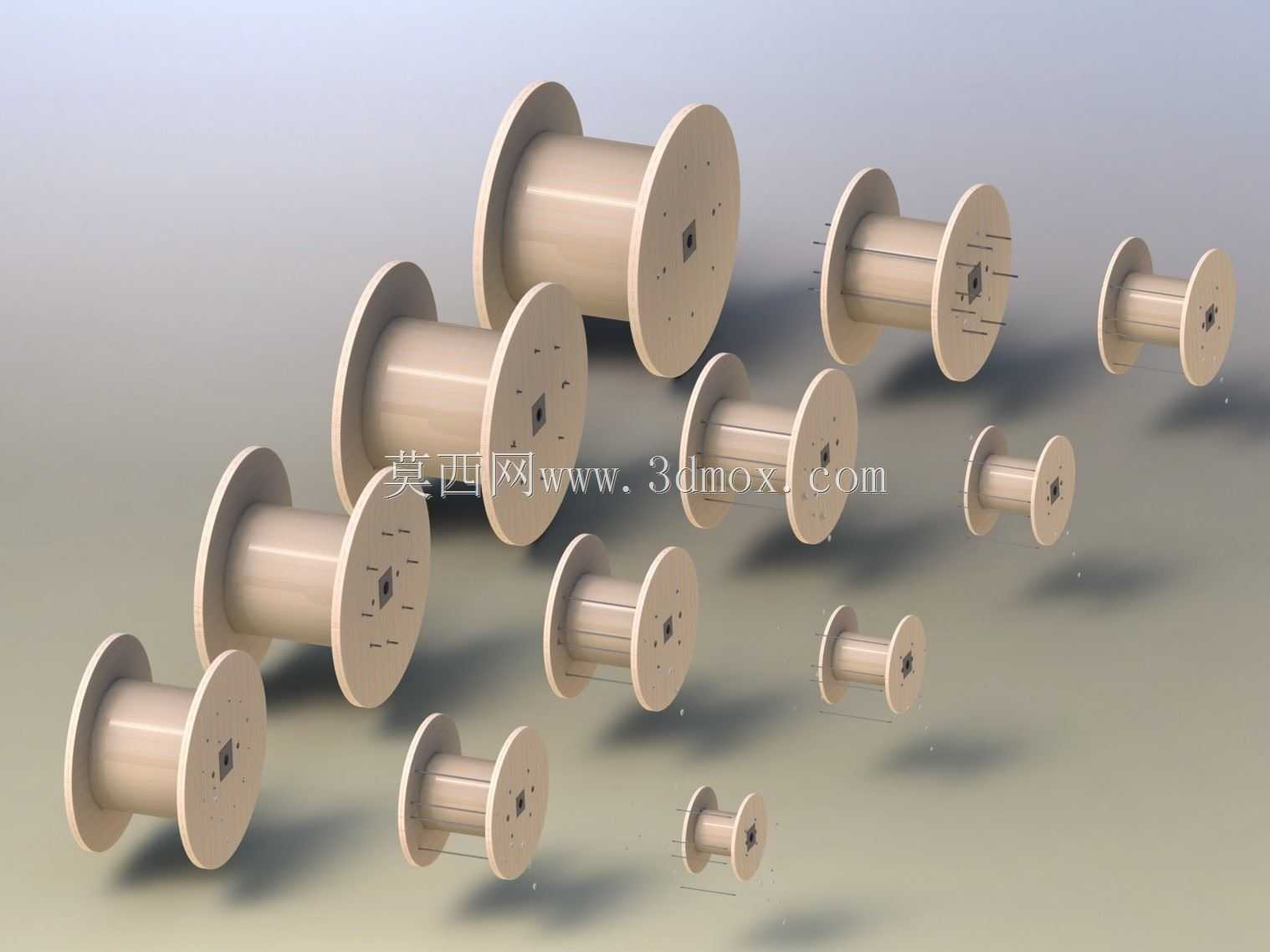

在电线电缆生产、现场布线、临时供电作业场景中，木质电缆卷筒是承载、转运、收放各类线缆的核心工装载体，相比钢制卷筒自重更轻、绝缘性能更优，相比塑料卷筒抗冲击性更强、成本更低，适配从弱电信号线缆到大截面动力电缆的全品类线缆收纳转运需求。本次设计覆盖了从微型信号线缆收纳到重型动力电缆承载的全尺寸段规格，不同规格卷筒的筒径、侧板直径、内孔安装尺寸均按照对应线径的最小弯曲半径要求设定，避免线缆收卷过程中因弯曲半径过小造成线芯绝缘层损伤、导体断股等问题。设计过程中优先考虑了木质材料的加工特性，侧板采用多层胶合板裁切成型，中心安装方孔做了倒角强化处理，避免频繁插拔安装轴时造成孔边崩裂，筒身与侧板的连接采用嵌入式榫接加胶接的结构，相比单纯钉接结构抗扭转性能提升40%以上，满负载线缆收放时不会出现侧板松动、筒身变形的问题。不同规格卷筒的安装边界完全适配现有通用放线架的安装轴径范围，中心方孔尺寸统一匹配市面主流放线支架的卡装结构，无需额外制作过渡转接套即可直接上架使用，侧板上均匀分布的透气孔可避免长期存储时筒内积潮，保障线缆存储过程中的绝缘性能稳定。从现场使用角度出发，各规格卷筒的侧板边缘均做了圆弧倒边处理，避免人工搬运、拖拽线缆时划伤操作人员手部，筒身的粗糙度控制在合理区间，既不会因为过于光滑造成线缆收卷后打滑松脱，也不会因为表面过于粗糙磨损线缆外护套。设计时还针对不同负载等级做了结构强化，大规格承载重型电缆的卷筒在中心安装孔位置加装了金属衬套，分散安装轴的局部压应力，避免木质孔位长期受压出现凹陷变形，小规格卷筒则简化了冗余结构，进一步控制自重，方便单人搬运转移。整套系列化卷筒可直接用于线缆生产企业的成品包装下线、电力施工的现场线缆转运、弱电工程的布线作业、展会活动临时供电的线缆收纳等多个场景，不同规格之间的安装接口保持统一，可在同一套放线支架上快速更换不同规格的线盘，提升现场作业的换型效率。
