集装箱ISO角块配套D型耳板嵌件结构

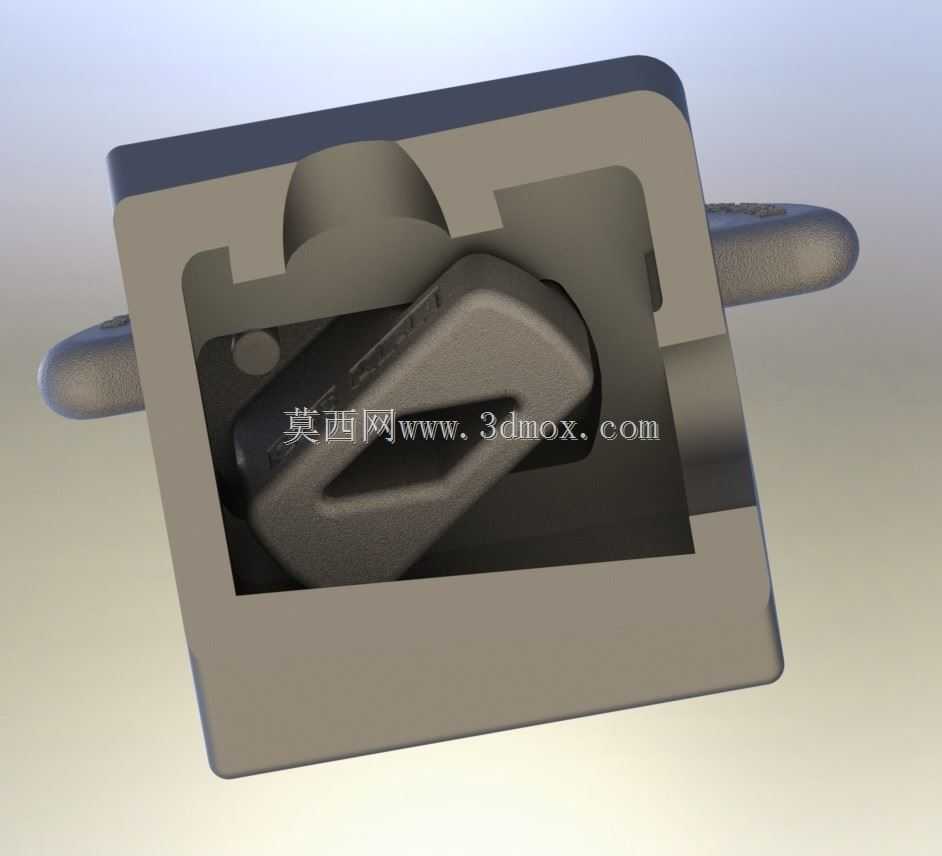

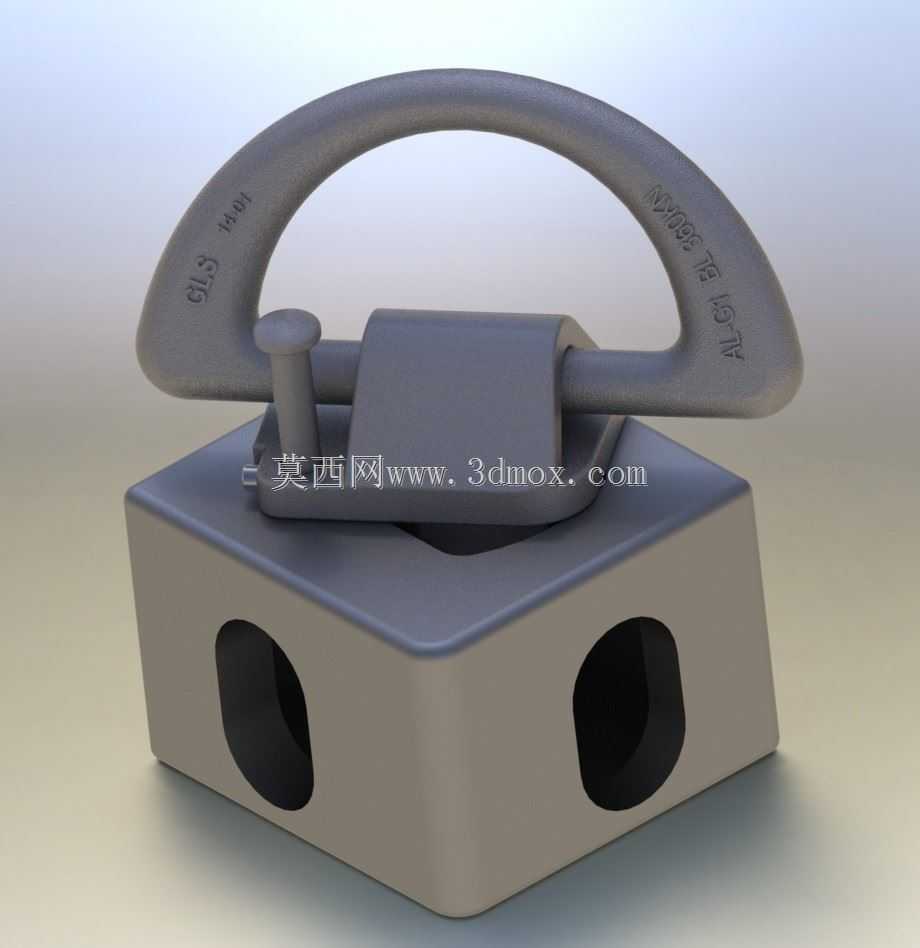

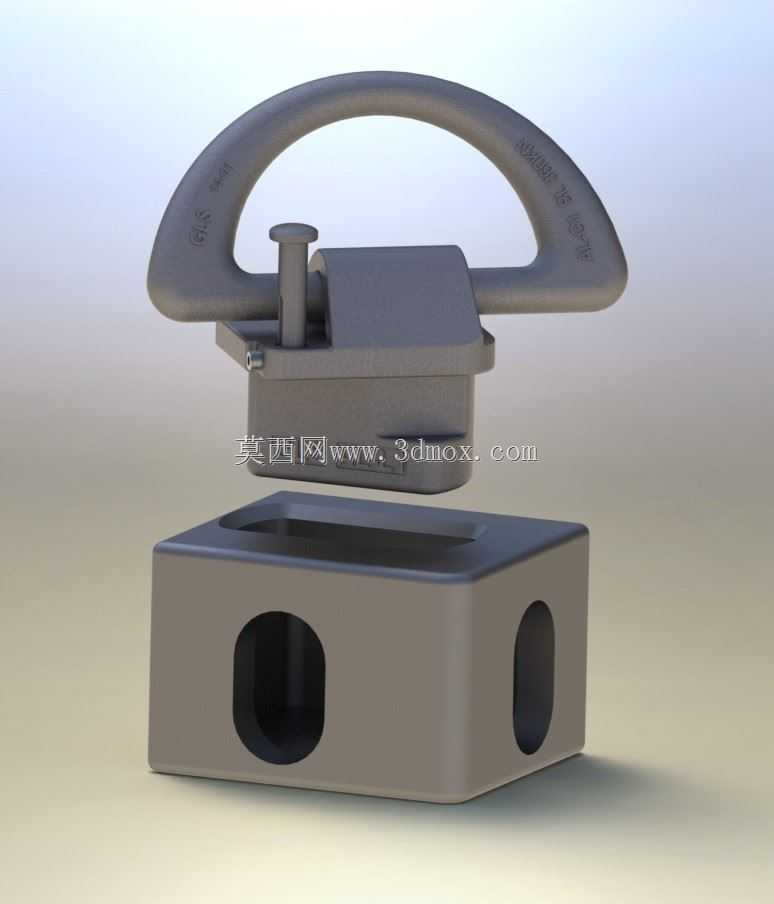

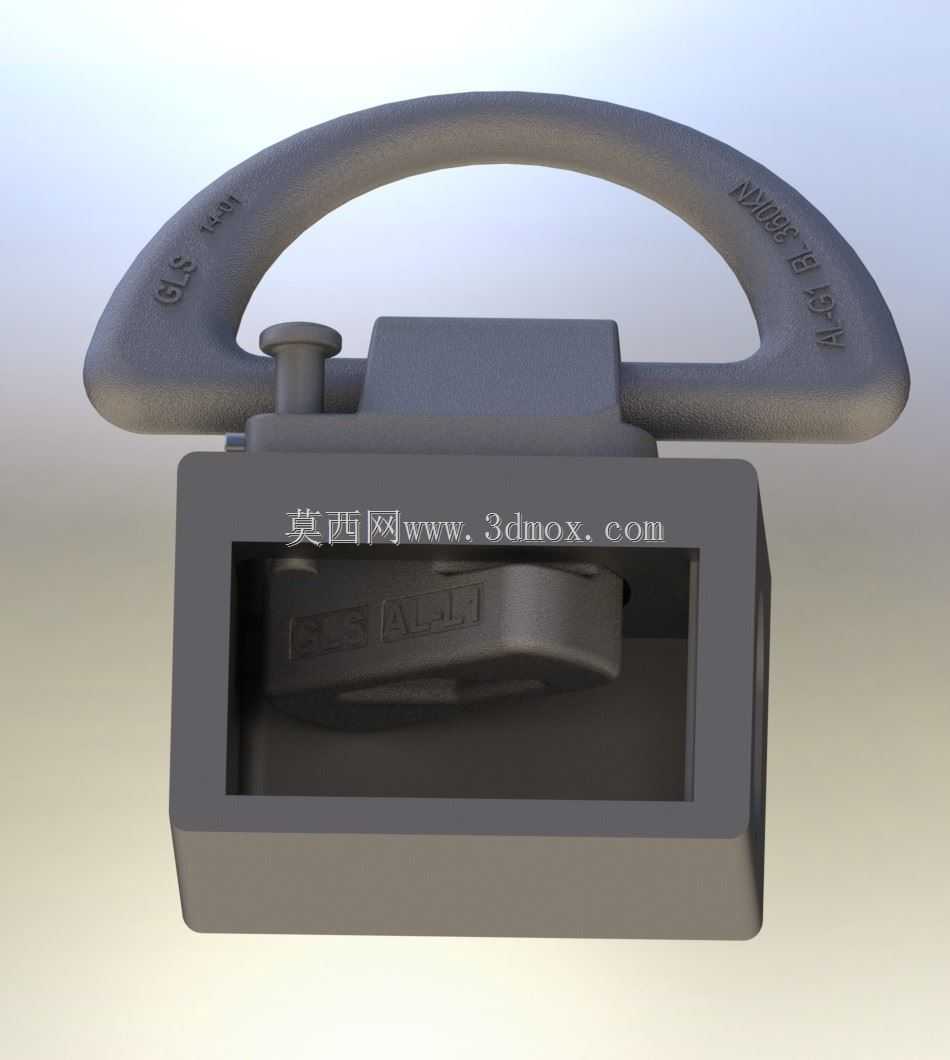

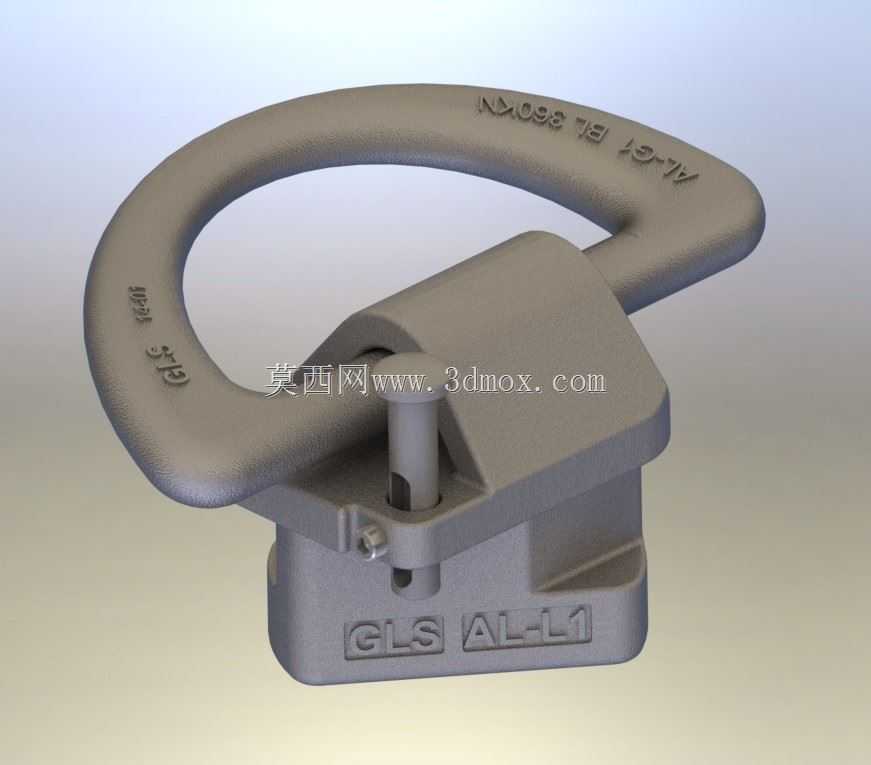

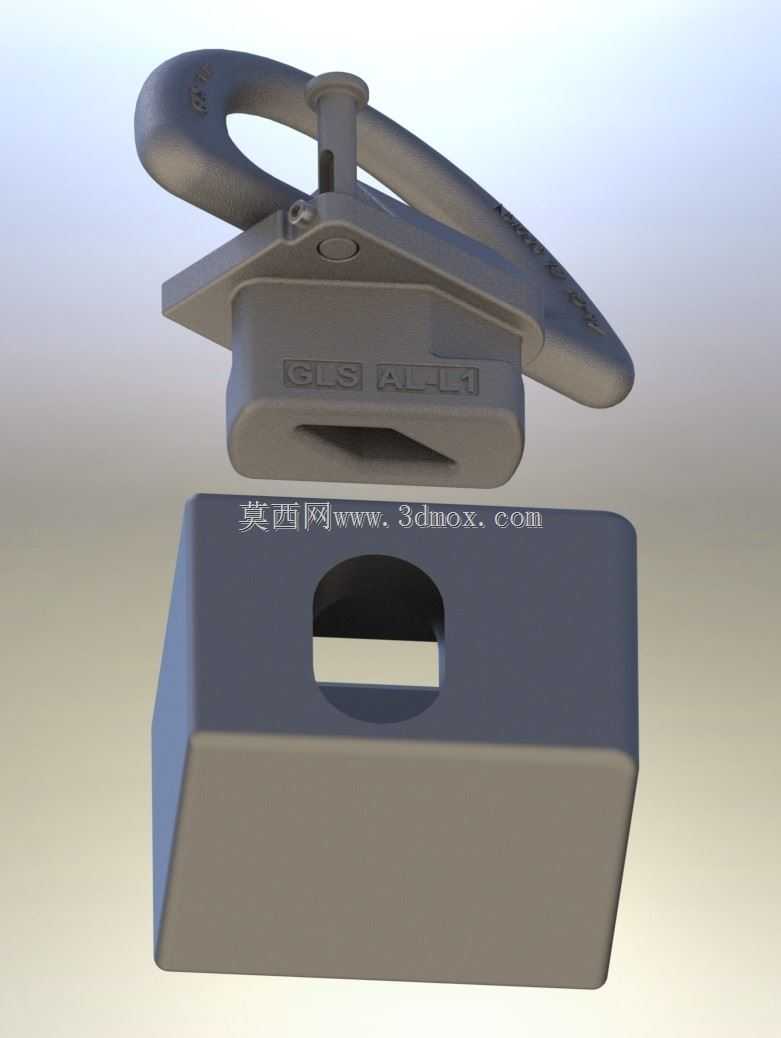

做集装箱系固结构设计快十二年，经手的甲板系固件三维建模少说也有上百套，这款D型环耳板嵌件是ISO标准角块配套系固方案里落地性极强的一款结构。很多刚入行的结构工程师容易把这类D型环和起重吊耳混淆，实际上这款嵌件的核心应用场景是集装箱甲板的永久式系固点位，完全不承担起重载荷，这点在建模初期的载荷边界设定里就要卡死，一旦误用载荷参数，后续做有限元校核很容易出现应力集中的误判，甚至给现场使用留下安全隐患。从结构设计思路来看，这款嵌件采用分体式组装逻辑，底座部分直接嵌入甲板对应ISO角块的预留安装位，不需要额外做大面积焊接补强，底座上的GLS AL-L1标识对应铝合金系固件的材质组别，360Kn的额定载荷是系固状态下的水平+垂直复合载荷限值，建模的时候要注意底座安装面的平面度公差要控制在0.2mm以内，不然现场安装时会出现和角块贴合面间隙超标的问题，影响载荷传递效率。D型环的活动间隙设计是这款结构的核心细节，环体和底座销轴的配合间隙留了1.5mm，既保证环体在受不同方向系固拉力时可以自由转动贴合受力方向，避免局部应力集中，又不会因为间隙过大在运输过程中产生异响晃动。销轴端部的防脱结构采用卡簧限位，建模时要预留卡簧的安装槽位，槽的深度和宽度要符合标准卡簧的尺寸公差，不能凭感觉画尺寸。外形尺寸方面，整个嵌件安装完成后高出甲板面的高度控制在45mm以内，不会影响集装箱在甲板上的推移就位，底座的安装孔位完全匹配ISO标准角块的预留孔距，不需要现场二次打孔，适配所有标准集装箱角块的安装边界。实际使用中，这类D型环嵌件通常和花篮螺丝、系固链条配合使用，用于甲板上集装箱的永久系固，在船舶运输、堆场堆存场景下，能承受船舶航行时的横摇、纵摇产生的交变载荷，铝合金材质的选型也兼顾了甲板防腐要求，不需要额外做镀锌处理就能满足海洋环境下的使用需求。建模过程中要注意环体的过渡圆角不能小于R8，避免热处理环节出现应力开裂，底座的加强筋厚度要和环体的载荷传递路径匹配，筋位走向要顺着拉力方向布置，不能出现直角转折的筋位结构，不然受拉时很容易在筋位根部出现断裂风险。
