倒角虎钳夹持工装结构设计

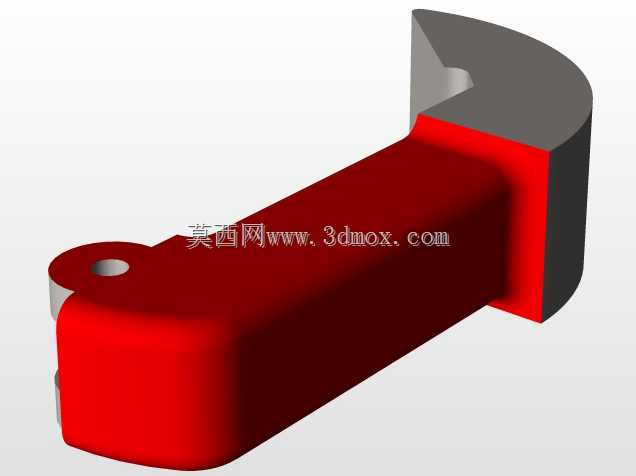

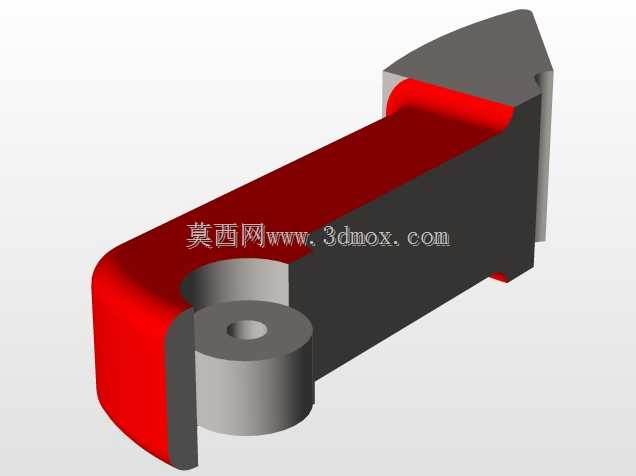

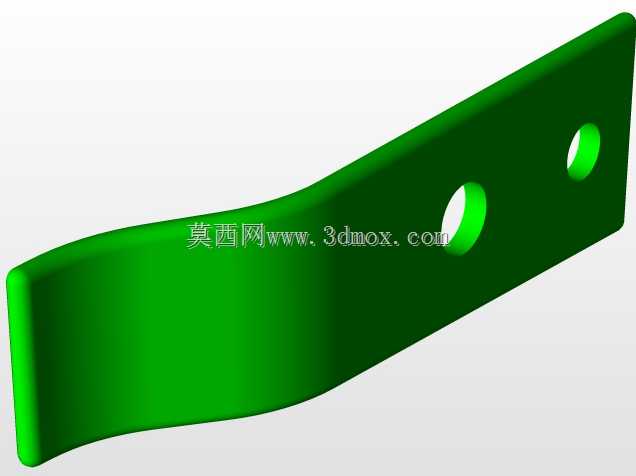

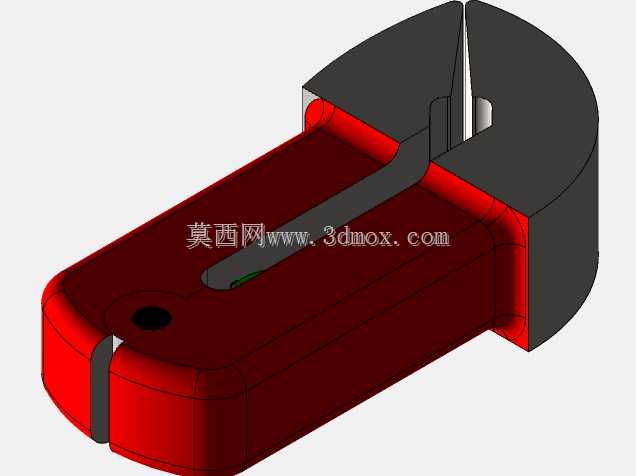

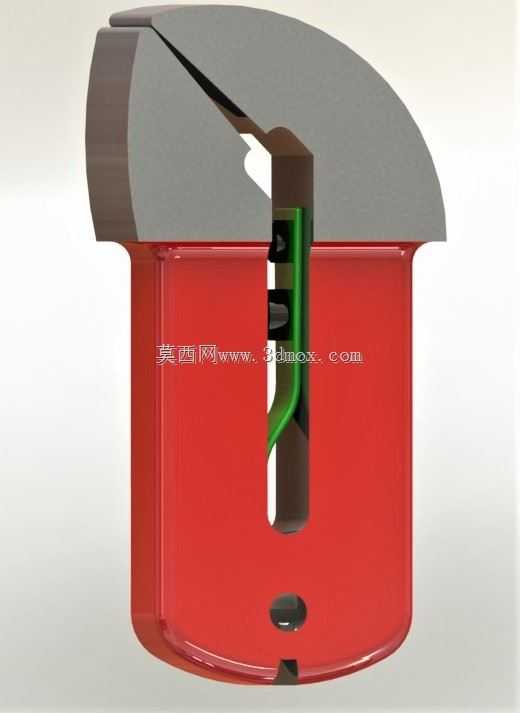

这款倒角虎钳主要应用于小型机加工工位的工件倒角工序夹持场景，在钳工台、小型钻铣床、倒角机配套工位中承担工件定位夹紧功能，区别于普通平口虎钳的通用夹持属性，该结构专门针对倒角加工时的避让需求做了定向优化。从实际使用场景来看，普通平口虎钳在对工件边缘做倒角加工时，固定钳口的上沿往往会干涉倒角刀具的走刀路径，操作人员需要反复调整工件装夹伸出长度，甚至需要二次装夹才能完成整圈边缘的倒角作业，不仅装夹效率低，二次装夹带来的定位误差还会直接影响倒角尺寸的一致性。这款虎钳的设计思路正是围绕这一痛点展开，将固定钳体的上半部分做了半圆式的切削避让，钳口上沿留出足够的刀具走刀空间，工件装夹后待倒角的边缘完全暴露在加工区间内，刀具可以沿工件边缘一次性完成整周倒角走刀，无需中途调整装夹位置。从结构特性来看，活动钳身采用内嵌式导向设计，绿色的导向嵌件安装在固定钳体的中部导向槽内，配合钳身底部的限位结构，夹紧过程中活动钳身不会出现偏摆，夹持力可以均匀作用在工件接触面上，针对小型轴类、块类五金件的倒角加工，夹持稳定性足以应对常规铣削、磨削倒角的切削力负载。安装边界方面，该虎钳的底座采用标准平口钳的安装孔位布局，可以直接替换工位上原有同规格普通虎钳，不需要重新加工工作台的安装螺孔，底座底部的定位键槽可以适配工作台T型槽的定位需求，安装后可以快速找正钳口与机床轴向的平行度，减少工位调整的辅助时间。钳口的夹持面做了防滑纹理处理，夹持表面粗糙度较低的工件时也不会出现打滑移位的问题，固定钳身的避让圆弧半径经过测算，覆盖了常规小型工件倒角加工时的刀具摆动范围，加工过程中刀具不会触碰钳体造成崩刀或者钳体损伤。活动钳身的驱动螺杆隐藏在钳体内部，加工产生的金属切屑不会直接堆积在螺杆传动副上，日常清理只需要擦拭钳体表面即可，降低了维护的工作量，相比外露螺杆的虎钳结构，这种内嵌设计也能减少切屑卡滞导致的夹紧力不足问题。
