手动便携式C型夹钳锁紧工装结构

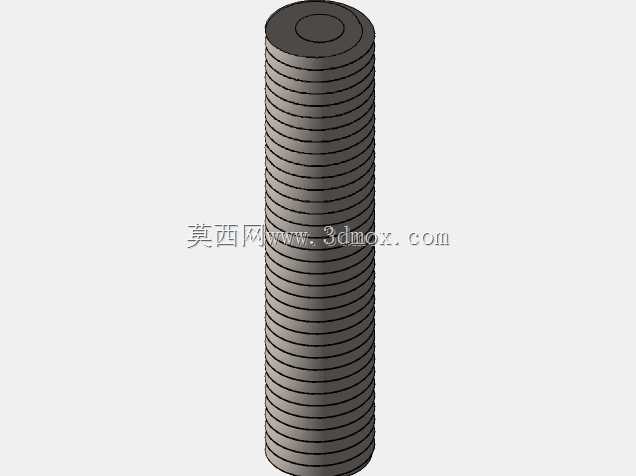

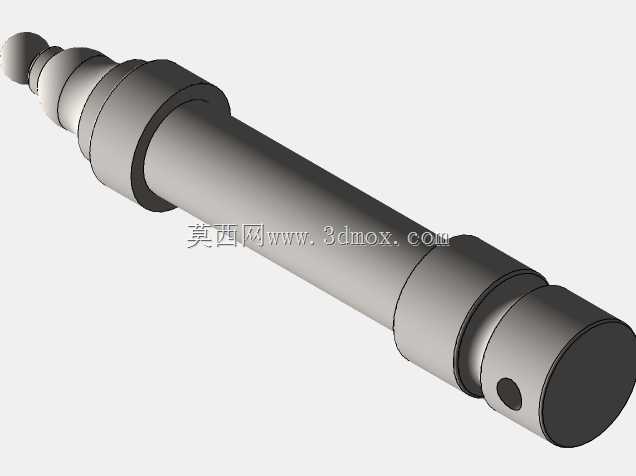

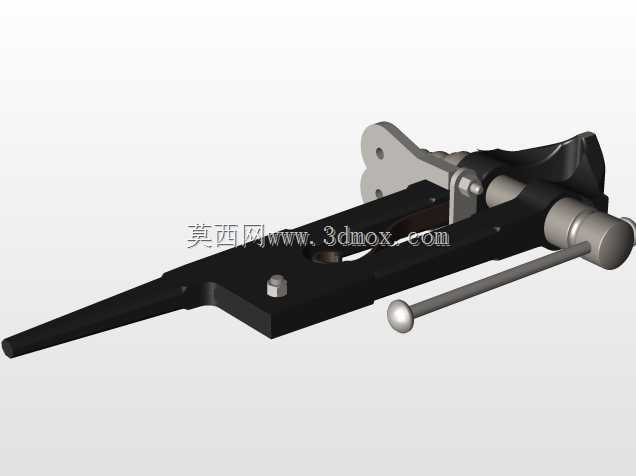

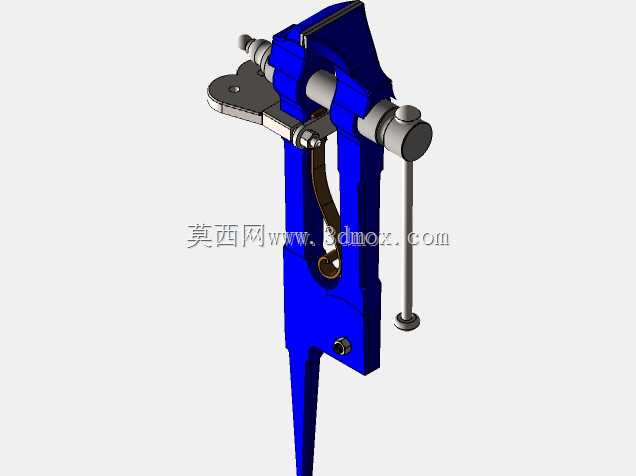

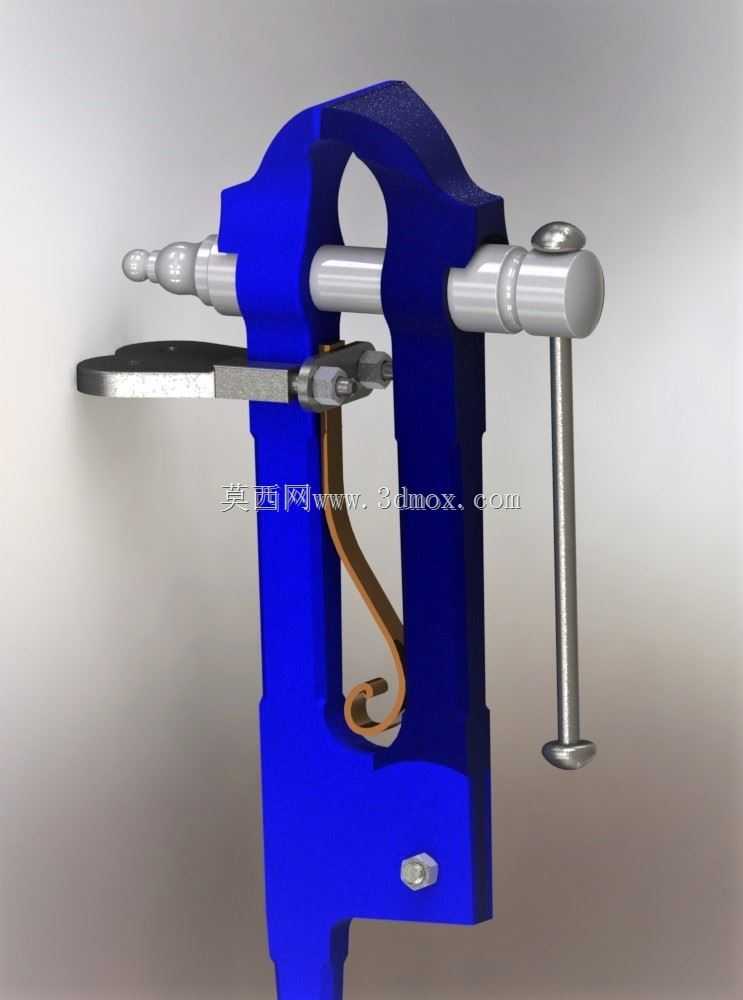

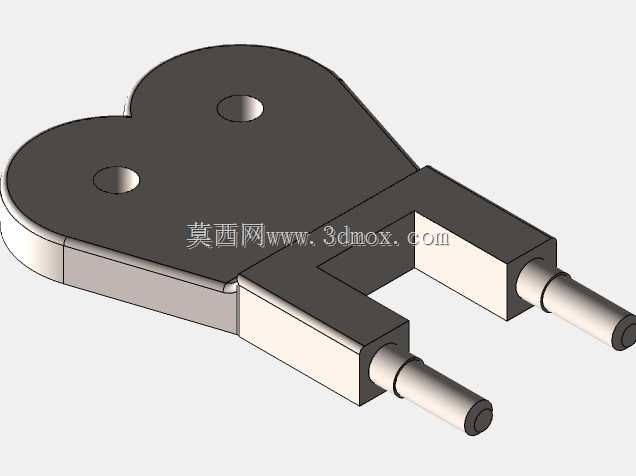

这类C型手动夹钳在小件装配、钣金临时固定、工件钻孔定位、木工拼合作业场景中应用十分广泛，区别于传统固定式台虎钳，它不受安装工位限制，可灵活移动到任意作业点位完成夹持作业，尤其适合户外维修、零散工件加工、多工位流转的临时装夹需求。从结构设计来看，主体采用C型开口的铸钢基体作为承载核心，开口深度与喉深尺寸经过匹配，可覆盖常规厚度的板材、型材夹持需求，基体背部的加强筋结构抵消夹持时产生的弯曲应力，避免大夹持力下基体出现开口形变。传动部分采用梯形螺纹丝杆作为进给核心，丝杆端部搭配可转动的压头，压头与工件接触的端面做了防滑纹理处理，夹持时压头可自适应贴合工件表面，不会因为丝杆转动带动工件偏移，丝杆尾部的滚花手柄提供足够的力臂，操作人员无需额外工具即可手动施加足够的锁紧力，手柄端部的球面设计避免操作时硌手，长时间作业也能降低手部疲劳。夹钳侧方搭配的快速压紧弹片结构，可在初始对位时快速推动压头靠近工件，无需全程转动丝杆进给，大幅缩短装夹对位的时间，弹片的预紧力可根据常用工件厚度做适配调整，空行程阶段可直接推压到位，最后只需转动手柄小行程锁紧即可。安装边界上，这类夹钳无需固定安装基础，C型开口的最大开度覆盖常规100mm以内的工件厚度，整体重量控制在单手可持的范围，作业时可根据需求搭配辅助垫块，夹持异形工件时可在压头与工件之间加设铜垫或者橡胶垫，避免夹伤工件表面。在实际产线应用中，这类夹钳常被用作焊接工装的辅助压紧件，也可在设备维修时临时固定拆卸的零部件，相比气动、液压夹持工装，它无需外接动力源，结构简单可靠，维护成本极低，不存在管路泄漏、动力失效的风险，即使在无供电、无气源的野外作业场景也能正常使用。设计时重点考量了受力路径的合理性，夹持力从丝杆传递到压头，再通过C型基体形成闭环受力回路，基体的壁厚从开口处到尾部逐渐加厚，对应应力分布的梯度变化，既保证整体强度，又尽可能控制整体重量，不会出现冗余的材料浪费。丝杆与基体的配合部位做了耐磨衬套设计，长期反复使用也不会出现螺纹磨损、基体孔位扩孔的问题，压头与丝杆的连接采用可拆式结构，压头磨损后可单独更换，无需更换整个夹钳，降低长期使用的耗材成本。
