便携式手用虎钳夹持工具结构设计

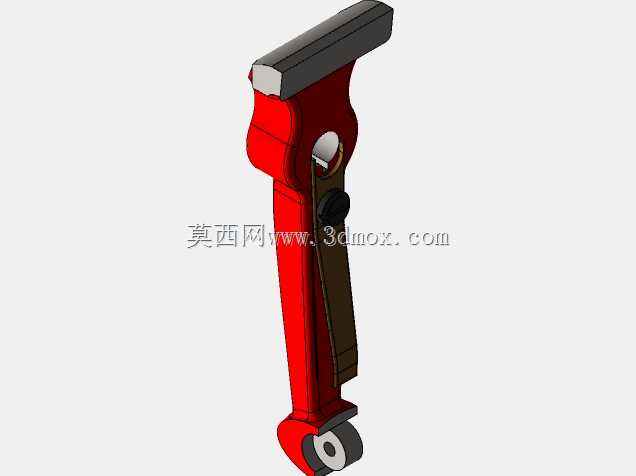

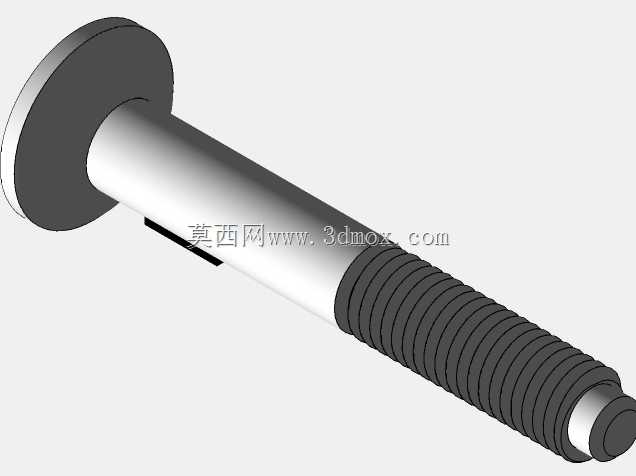

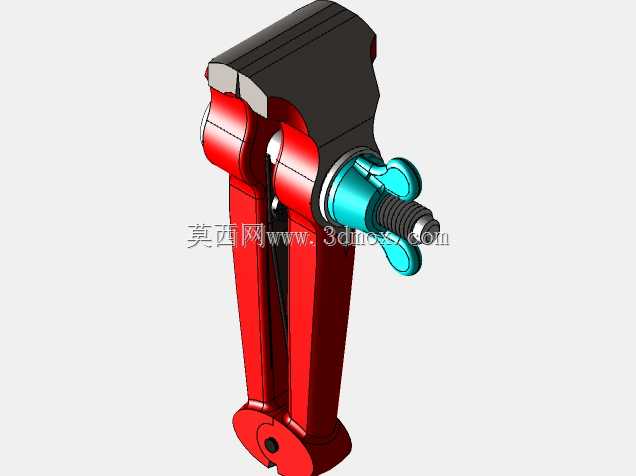

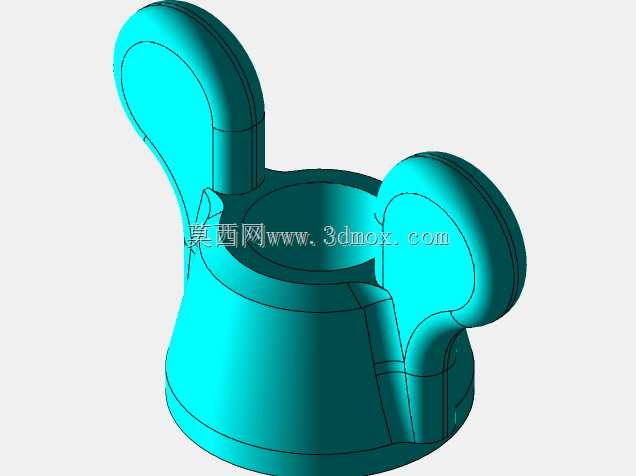

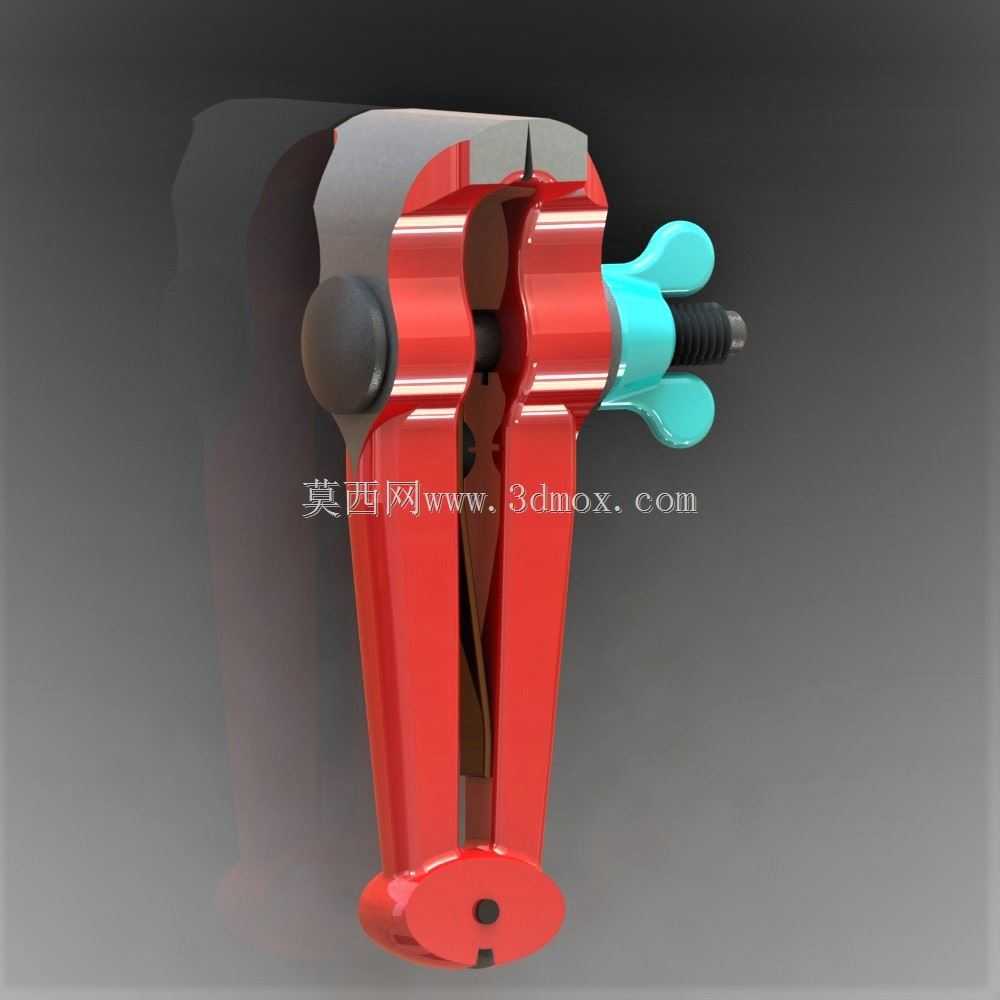

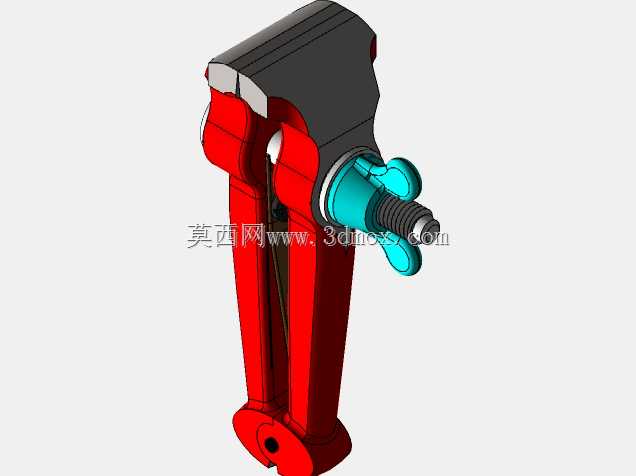

这款手动夹持工具主要面向小型工件的固定作业场景，在钳工修配、小件钻孔、精密零件打磨、电子元器件焊接等工位都能适配，相比台虎钳不受安装台面限制，可手持操作完成狭小空间内的工件夹持，也能配合临时工位完成小批量零件的装夹固定。从功能结构来看，钳体采用对称式双夹臂设计，夹臂内侧做了V型与平口结合的夹持面，既能加持方形、矩形的规整工件，也能适配圆轴类、管件类零件的装夹需求，夹持过程中受力均匀，不会出现工件偏斜滑脱的问题。尾部的铰接结构做了加厚处理，配合销轴的间隙配合设计，夹臂开合过程顺滑无卡滞，长期使用也不会出现铰接处松旷导致的夹持精度下降问题。前端的夹紧调节结构采用蝶形旋钮配合螺杆传动，无需额外工具即可手动完成夹紧力调节，螺杆端部做了防滑处理，旋钮的翼型尺寸符合人体工程学设计，单手握持时即可完成松紧操作，调节行程覆盖0到50毫米的夹持范围，能满足绝大多数小型工件的装夹尺寸需求。设计过程中优先考虑了手持操作的受力平衡，钳体重心落在铰接点与夹持面的中心连线上，长时间手持操作不会出现偏重累手的问题，夹臂外侧做了圆弧过渡处理，没有尖锐棱角，握持时贴合手掌轮廓，减少操作过程中的硌手问题。钳身主体采用高强度结构钢材质设计，夹持面做了淬火硬化处理，表面硬度满足频繁装夹的耐磨需求，不会因为长期夹持硬质工件出现夹持面凹陷、磨损的问题。安装使用层面，这款工具不需要额外的固定安装基础，既可以手持操作，也能通过尾部的安装孔配合螺栓固定在临时工作台面上，作为小型台钳使用，固定时的安装孔距符合通用小型夹具的安装尺寸，适配多数简易工作台的预留孔位，不需要额外加工安装孔。在实际装配场景中，这款工具可以完成小零件的铆接、粘接固定，也能在维修作业中夹持小型螺丝、轴类零件完成拆卸与装配，针对薄壁类零件的夹持，夹臂的接触面做了加宽处理，夹紧力均匀分散，不会出现夹伤薄壁工件表面的问题，夹持力调节范围可控，既能稳固夹持硬质金属零件，也能通过调节夹紧力适配塑料、木质等易损工件的装夹需求。
