多组啮合齿轮传动箱体结构设计

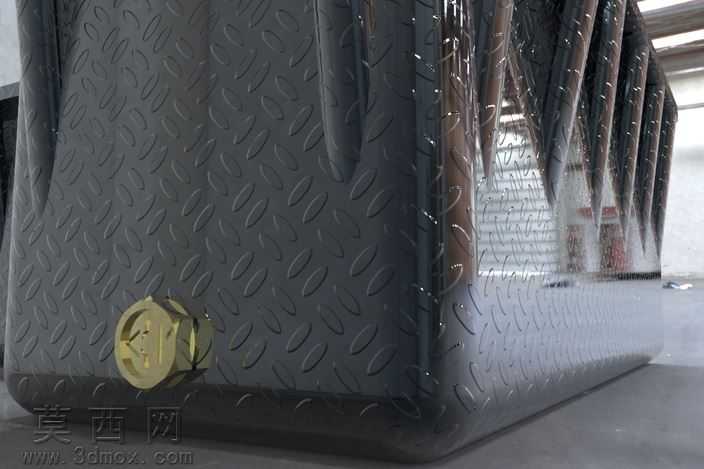

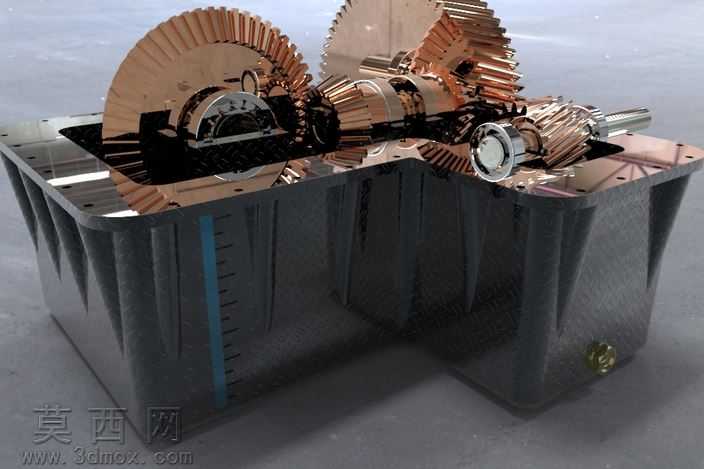

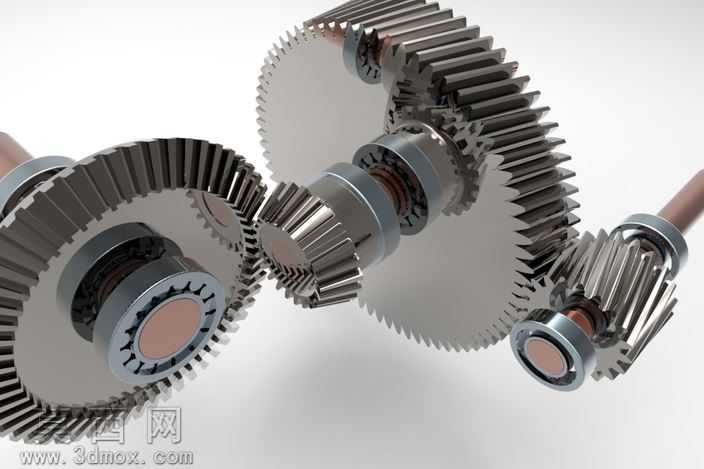

本作品为多轴齿轮传动系统的三维建模设计，整体采用一体化集成式箱体承载结构，在三维建模过程中严格遵循机械传动设计的公差配合规范，对每一组齿轮的齿形参数、轴系同轴度、安装定位基准都做了精准的参数化设定。建模阶段首先完成箱体基体的结构搭建，箱体采用带加强筋的壳式结构，既保证整体承载刚度，又合理控制整体重量，箱体侧壁预留的轴孔位置经过反复校准，确保多根传动轴安装后保持精准的空间位置关系，避免传动过程中出现偏载、卡滞问题。随后依次完成锥齿轮、斜齿轮等不同类型传动齿轮的建模，每一个齿轮的齿廓都按照标准传动参数生成，准确还原齿面的啮合接触形态，不同齿轮组分别承担换向、变速、扭矩传递的功能，从输入轴到输出轴的动力传递路径经过合理排布，充分利用箱体内部空间，让整体结构紧凑无冗余。材质渲染阶段，对传动齿轮部分赋予金属铜质材质，还原高精度加工齿轮的金属质感与表面光泽，齿面的细微加工纹理通过材质贴图做了真实呈现，轴类零件赋予镀铬金属材质，体现传动轴的耐磨表面特性，箱体部分采用深色碳纤维质感材质，突出壳体的高强度属性，同时通过光影渲染突出箱体加强筋的结构走向、各部件的装配层次。设计过程中充分考虑固体边缘的结构避让，在齿轮与箱体内壁、相邻传动组件之间预留合理的安全间隙，避免运转过程中出现运动干涉，所有传动部件的装配关系完全符合实际机械装配逻辑，可直观展示整套齿轮传动系统的动力传递过程与内部结构组成，模型提供通用中间格式文件，可适配多数三维机械设计软件打开查看，能够用于机械传动结构教学、传动方案验证、产品设计参考等场景，清晰展现多组齿轮协同传动的结构特点与设计逻辑。
