儿童泡泡补充液包装瓶三维结构设计

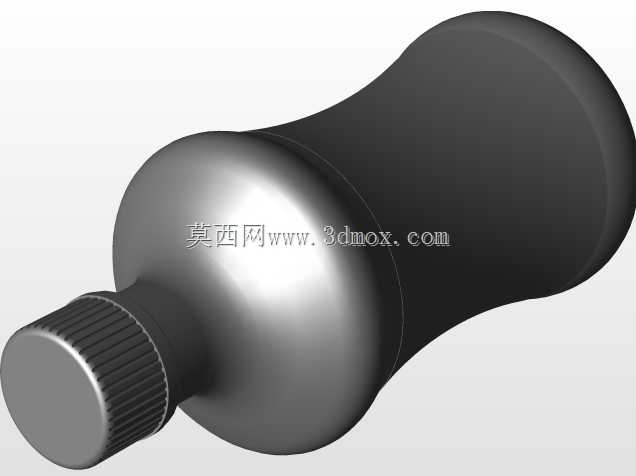

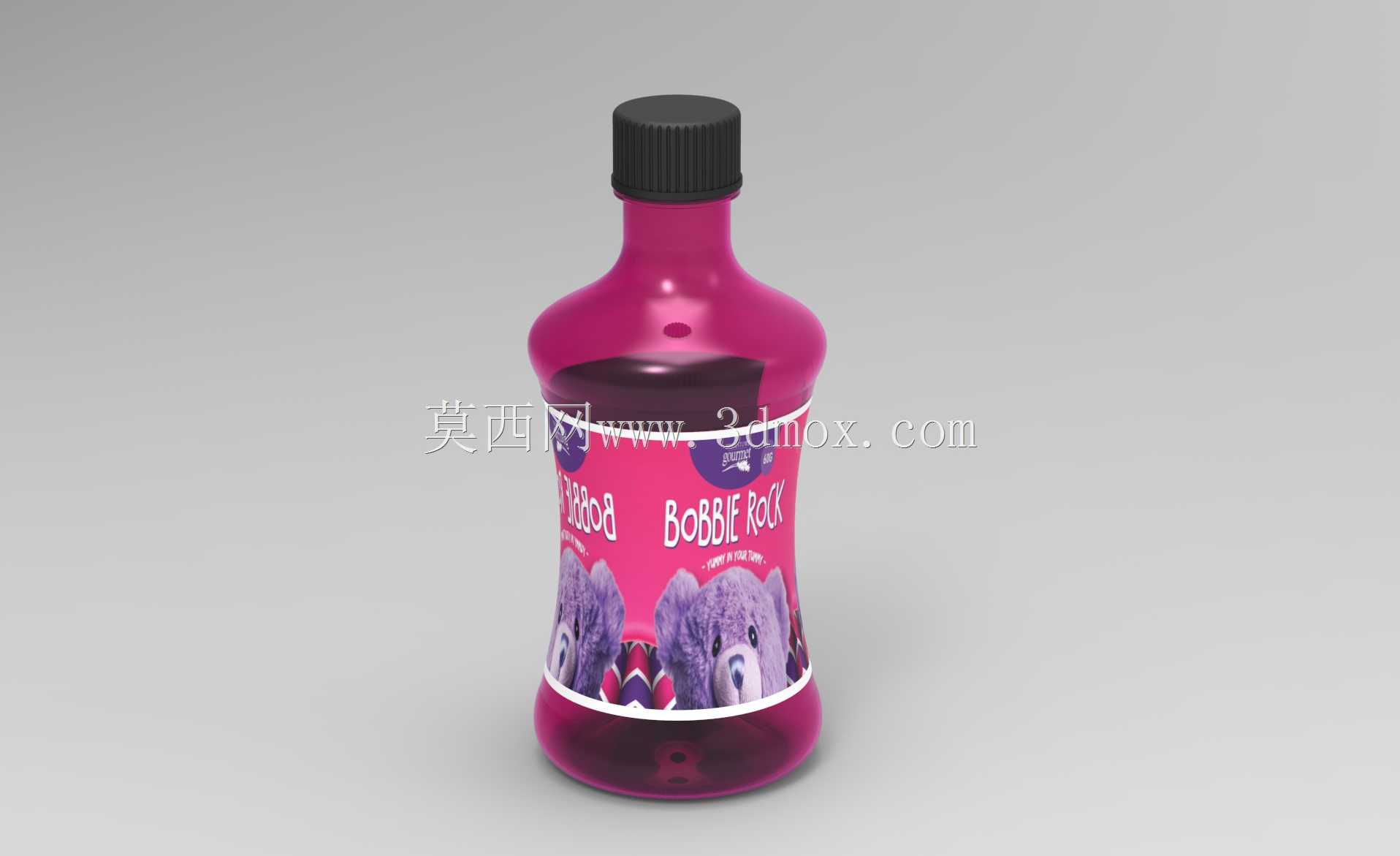

这款包装瓶主要面向儿童休闲玩具配套的泡泡补充液灌装场景，适配日化类儿童洗护、玩乐耗材的终端零售与分装使用需求，日常可直接放置在商超货架、玩具门店陈列区，也可作为家庭耗材收纳容器重复使用。瓶身整体采用PET吹塑成型的曲面结构，瓶肩位置做了平缓的圆弧过渡，没有尖锐棱角，避免儿童拿取时磕碰划伤，瓶身中部做了微收腰的曲面处理，贴合儿童手掌抓握的弧度，单手握持时的贴合度较好，不易滑落。瓶口采用标准的28mm口径螺旋密封结构，搭配带防滑竖纹的PP旋盖，旋盖的防滑齿深度控制在0.8mm，既保证徒手拧开的施力便利性，又能在灌装后实现可靠密封，防止运输过程中液体渗漏，瓶口的密封台阶做了0.3mm的过盈配合设计，搭配铝箔封口垫片可实现长期存储的密封要求。瓶身的标签粘贴区域做了平面化处理，避开曲面弧度较大的位置，保证不干胶标签粘贴后不会出现翘边、褶皱问题，标签区域的高度预留了85mm，宽度预留110mm，可容纳常规的产品说明、警示标识、品牌图案印刷内容。瓶底采用内凹式的花瓣形支撑结构，内凹深度为5mm，既可以保证吹塑成型时的瓶底壁厚均匀，避免出现应力集中导致的底部开裂问题，又能提升放置时的稳定性，在倾斜15度的平面上放置不会出现倾倒。整体瓶身的最大外径为72mm，总高度为185mm，满装容量为300ml，适配常规的自动化灌装生产线的输送轨道间距，可直接兼容现有日化灌装线的上瓶、灌装、旋盖、贴标全工序流程，不需要额外调整设备工装。设计过程中重点考虑了吹塑工艺的拔模斜度，瓶身外壁的拔模斜度控制在1.2度，内壁拔模斜度控制在1.5度，保证吹塑完成后可顺利脱模，不会出现瓶壁拉伤的问题，瓶身的壁厚分布做了针对性优化，瓶肩、瓶底位置的壁厚控制在1.2mm，瓶身中部壁厚控制在0.9mm，在保证整体结构抗跌落强度的前提下，尽可能降低单瓶的原料用量，控制生产成本。瓶身的绿色半透明材质可直观观察内部剩余液体容量，方便用户及时补充耗材，旋盖的顶部做了平面处理，可实现多瓶堆叠存放，提升仓储运输时的空间利用率，堆叠时的承重可满足5层整箱堆放的强度要求，不会出现下层瓶身变形、压裂的问题。
