PC设备笼式散热通风面板结构设计

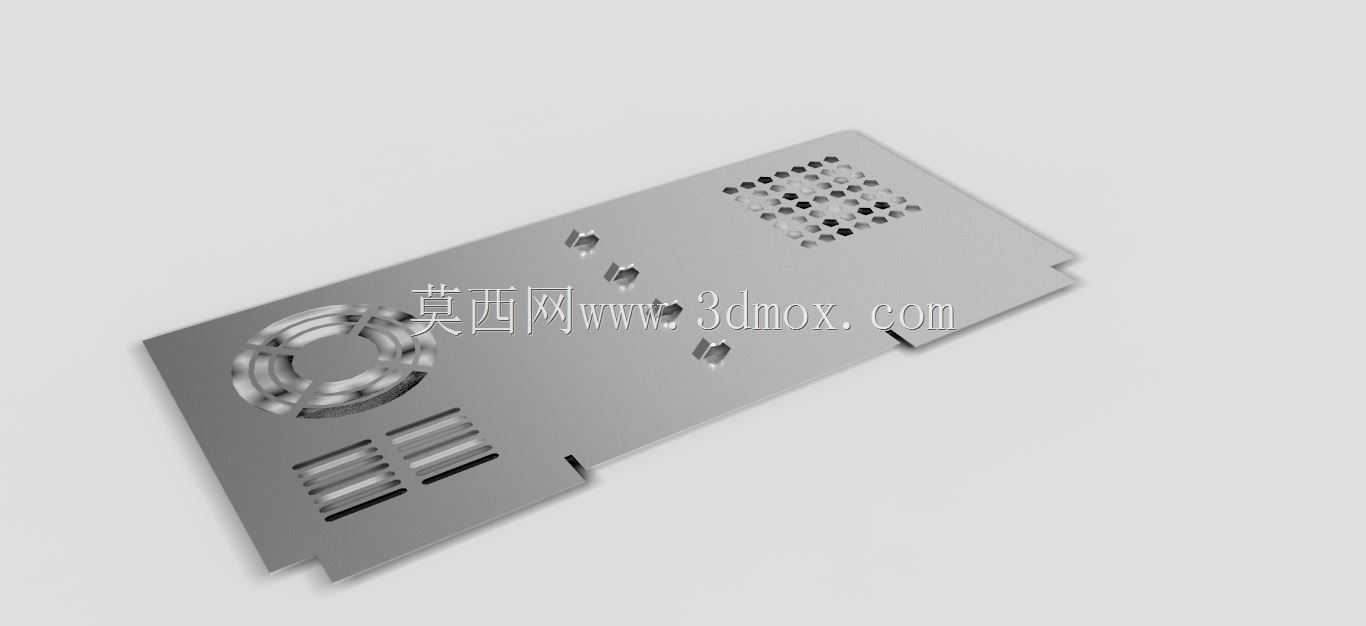

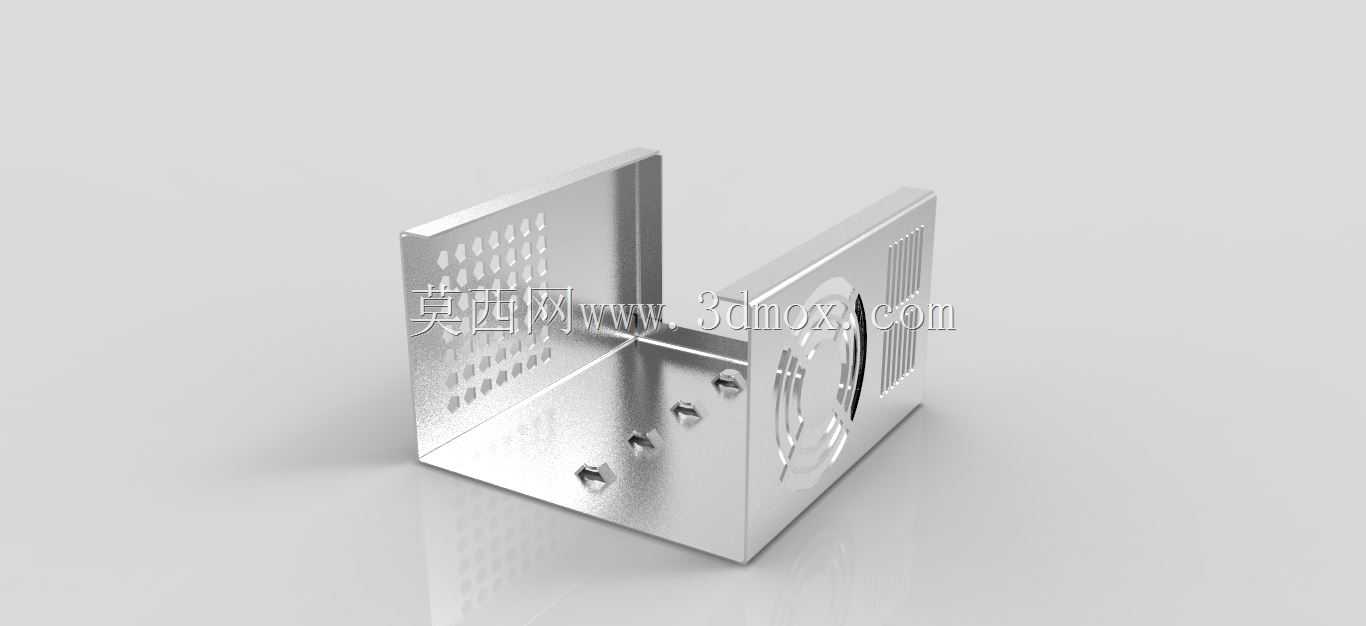

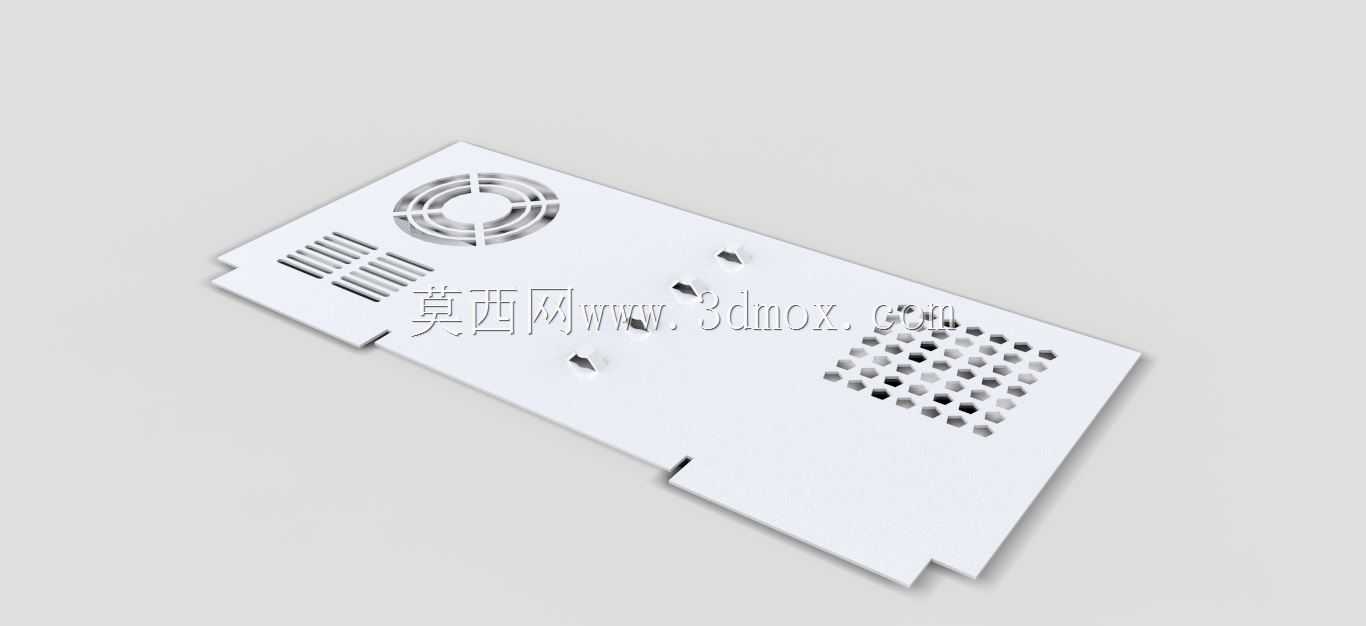

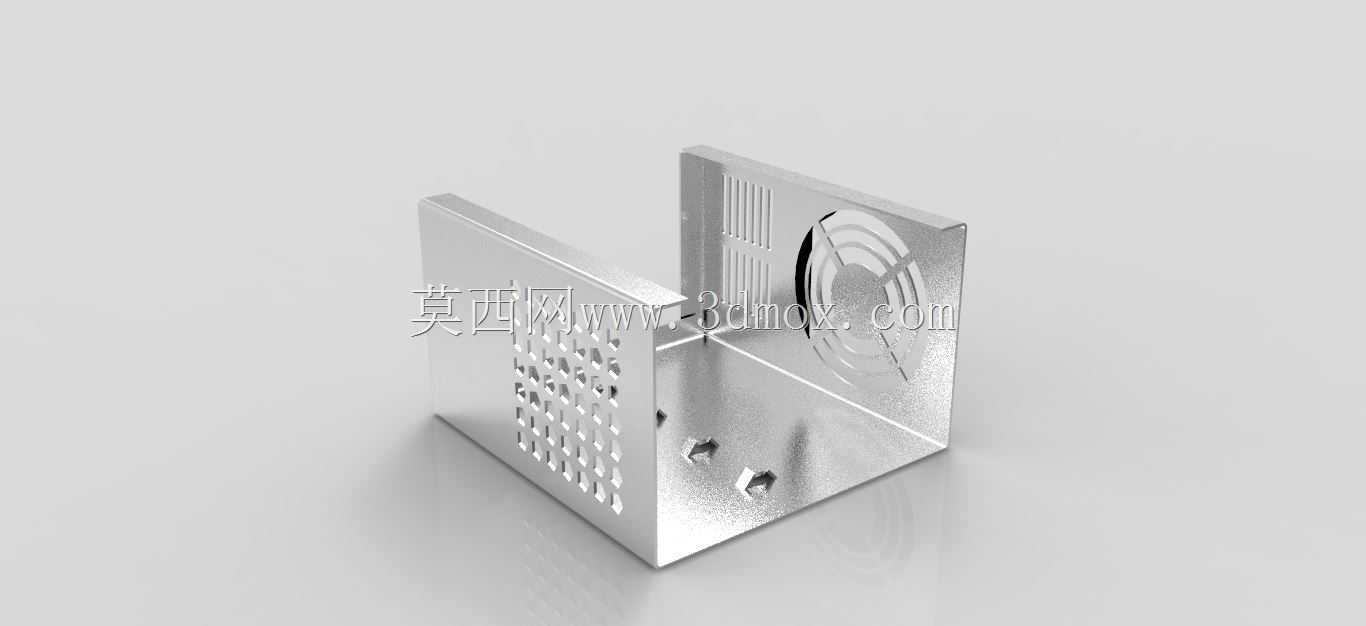

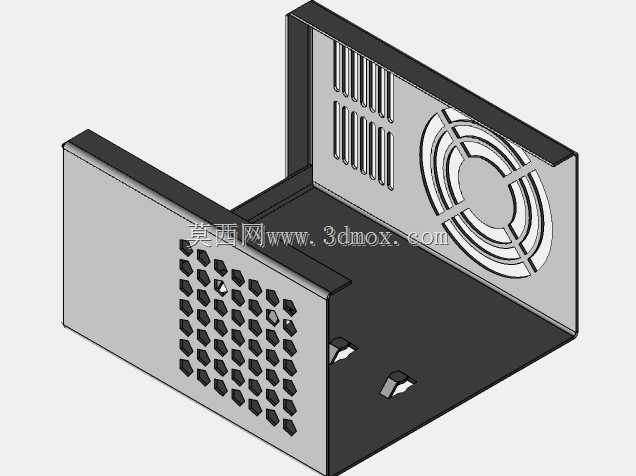

这款笼式结构的PC散热面板，主要面向桌面级计算设备、嵌入式工控PC的机箱侧部或后部安装场景，核心作用是在封闭机箱结构内构建稳定的进出风通路，平衡内部硬件散热需求与机箱防尘、结构防护的实际使用要求。从实际应用来看，这类面板常搭配轴流风扇使用，对应机箱内部CPU、显卡、存储模组等发热集中区域的风道规划，避免封闭机箱内出现热量淤积导致的硬件降频、寿命缩短问题。设计过程中优先考虑了钣金冲压工艺的落地可行性，整体采用薄钢板一体裁切冲压成型，边缘预留的卡扣式安装缺口无需额外紧固件即可与机箱主体卡合固定，安装时只需对准机箱侧壁的定位卡槽推入即可完成装配，拆卸维护时也无需借助专用工具，能够大幅降低后期硬件清灰、风扇更换的操作难度。面板表面的开孔做了分区规划：圆形风扇对位区的格栅采用同心圆加放射筋结构，筋条宽度控制在1.5mm，既能够对内置的80mm规格轴流风扇形成防护，避免异物触碰扇叶引发安全隐患，又不会过度阻挡气流通过；相邻的长条格栅区域对应机箱内部扩展卡、内存插槽的位置，辅助引导分散的热流向外排出；阵列式密孔区域则对应主板供电模组、M.2存储颗粒的安装位，小尺寸开孔在保证通风量的同时，能够阻挡大部分环境中的浮尘进入机箱内部，减少积尘对硬件电路的影响。从安装边界来看，面板整体为矩形平板结构，四个边角做了小尺寸倒角处理，避免安装时划伤操作人员，整体厚度与常规0.8mm冷轧钢板机箱板材厚度匹配，安装后与机箱侧壁保持齐平，不会突出机箱外表面占用额外的桌面空间。结构设计上还做了刚度强化处理，开孔区域之间保留的连接筋条经过冲压折边强化，即使长期受机箱内部气流振动影响，也不会出现板面变形、共振异响的问题，能够适配日常办公、工业控制等多种场景下的PC设备散热改造或原厂装配需求。
