工业传动用精密滚子链节结构

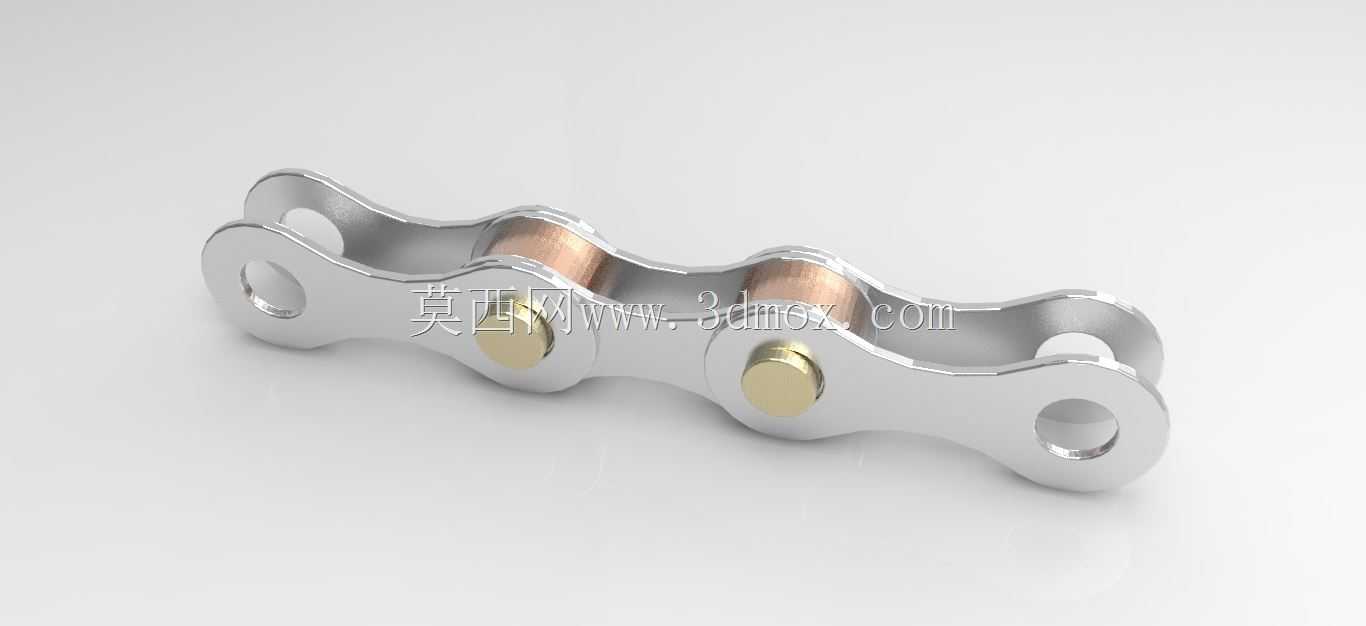

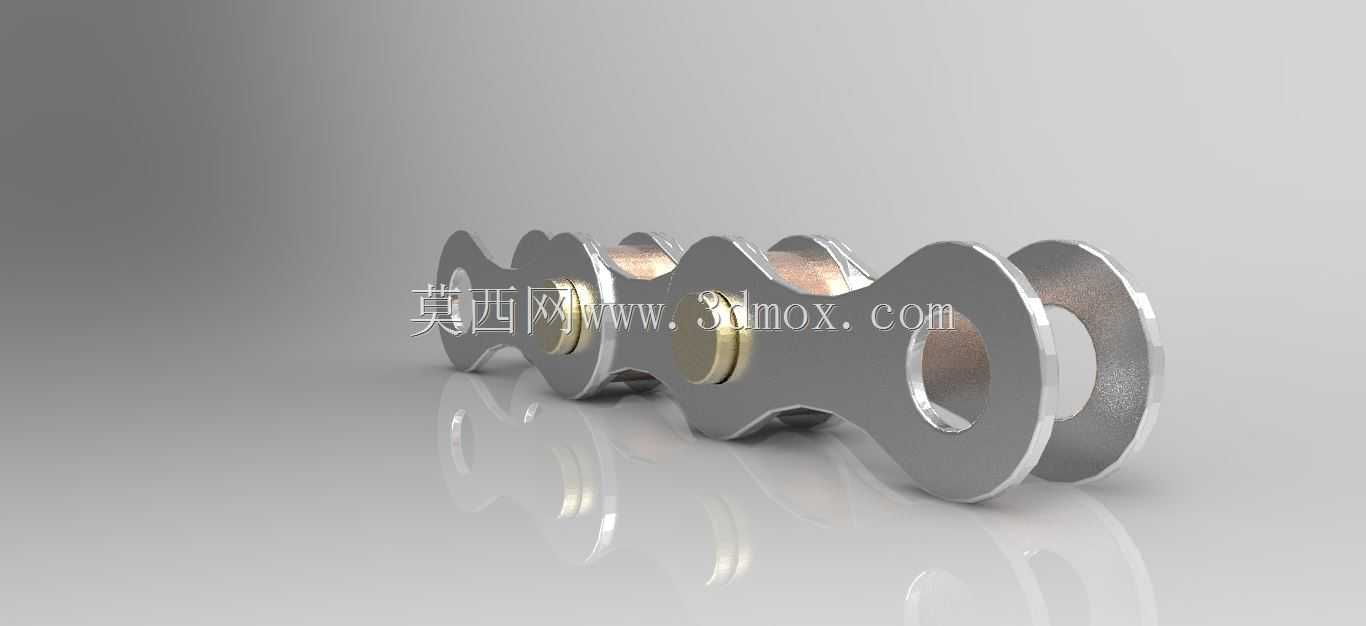

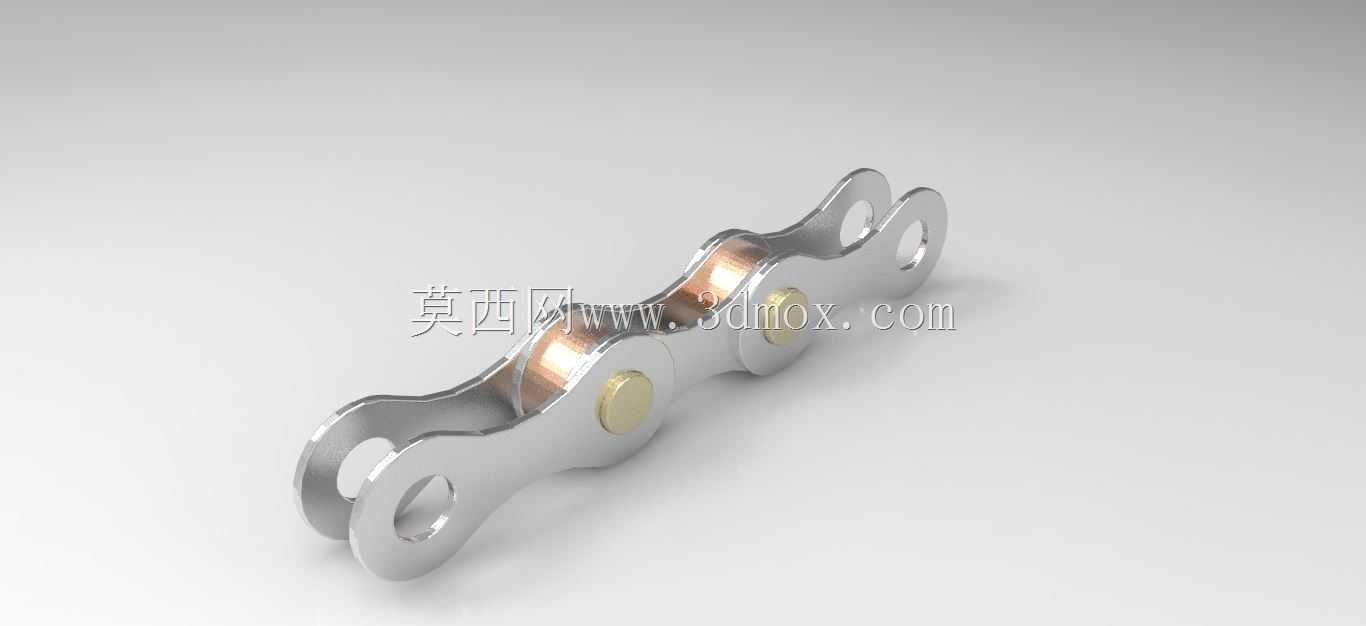

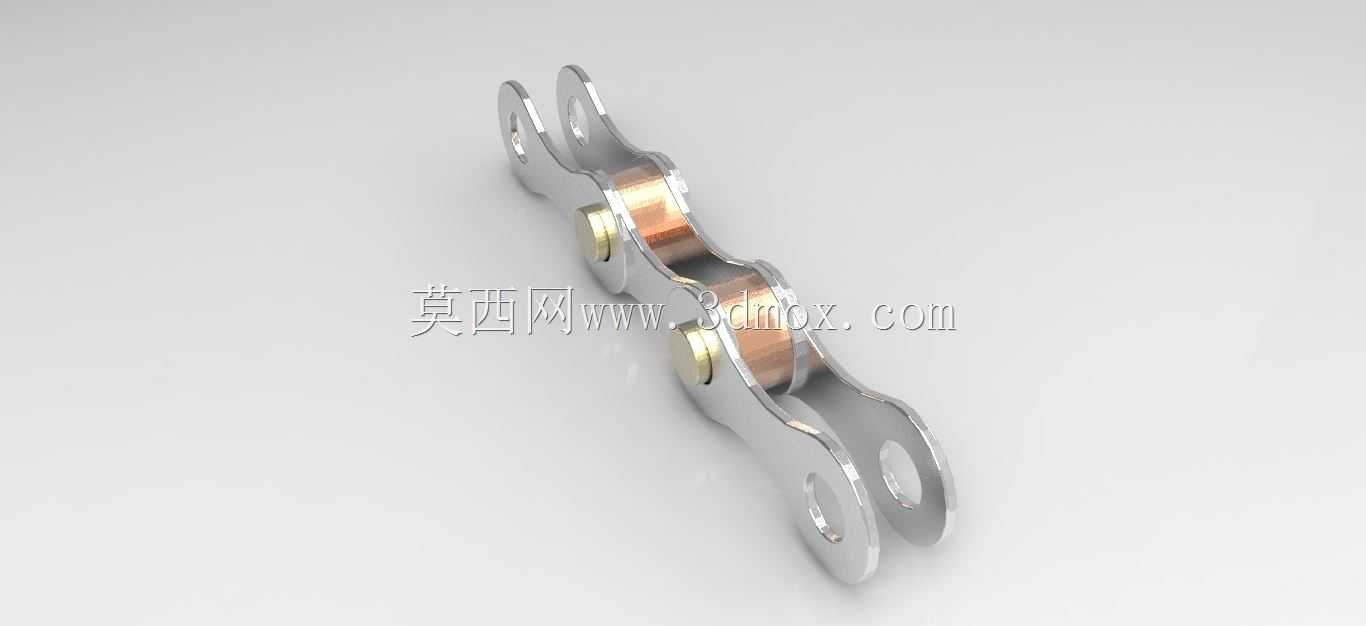

这款链节结构是滚子链的基础组成单元，在各类工业传动场景中承担着动力传递的核心作用，常见于输送线、农机传动系统、摩托车动力传输、机床进给机构等需要精准同步传动的设备中，相比带传动它不存在打滑问题，相比齿轮传动它可以适应更长距离的动力传递布局，安装时不需要严格控制两轴的中心距公差，对安装基座的形位公差容忍度更高。从结构设计来看，该链节由内外链板、套筒、滚子、销轴几个核心部件组成，外链板与销轴采用过盈配合固定，内链板与套筒同样为过盈连接，套筒与销轴之间保留合理间隙形成转动副，滚子空套在套筒外侧，啮合时滚子可与链轮轮齿形成滚动摩擦，大幅降低啮合过程中的磨损量，延长整套传动链的使用寿命。设计过程中需要严格控制各部件的尺寸公差，链板的孔位同轴度直接影响链节转动的灵活性，若同轴度偏差过大，会导致链节转动卡滞，运行中产生额外的动载荷，加剧链轮齿面的磨损；销轴的表面硬度需要达到合理区间，既要保证足够的耐磨性，也要避免硬度过高导致冲击载荷下出现脆断问题；内外链板采用8字形的外形设计，是在保证链板各截面抗拉强度均等的前提下，尽可能降低链节的整体重量，减少传动过程中的惯性冲击，尤其在高速传动场景下，轻量化的链节能有效降低传动系统的振动与噪音。在安装边界方面，单节链节的节距是核心匹配参数，选型时需要与对应链轮的节距完全匹配，同时要控制链板的高度尺寸，避免运行过程中与设备周边的护板、机架结构发生剐蹭；销轴两端的铆接余量需要控制在合理范围，既要保证外链板不会从销轴上脱出，也要避免铆接后突出部分与内链板侧面产生摩擦，增加运行阻力。实际应用中，这类链节组装成的整链，需要根据传动功率、运行转速、环境工况选择对应的润滑方式，低速重载场景可采用定期人工涂抹润滑脂的方式，高速精密传动则需要采用油浴或者强制喷油润滑，保证套筒与销轴的转动副之间始终有油膜存在，避免干摩擦导致的快速磨损。链节的抗拉强度是选型时的核心参数，需要根据设备的峰值载荷预留足够的安全系数，避免启动或者负载突变时出现链板拉断、销轴剪断的故障，同时在安装时要合理控制整链的张紧度，过紧会大幅增加轴承与链节的磨损，过松则会在运行中出现跳齿、脱链的问题。
