钻夹头与麻花钻组合结构三维设计

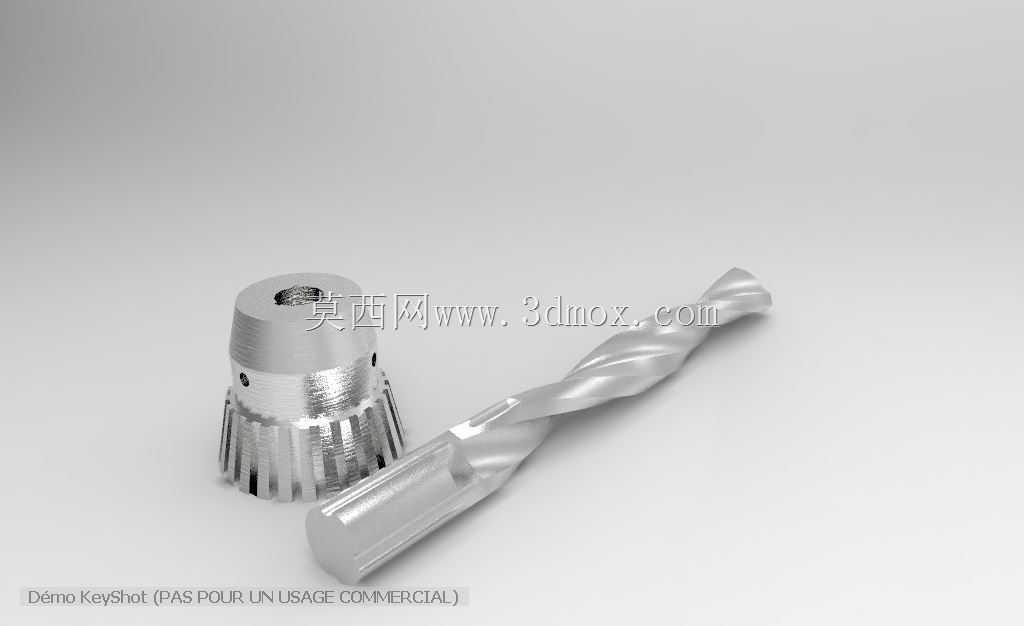

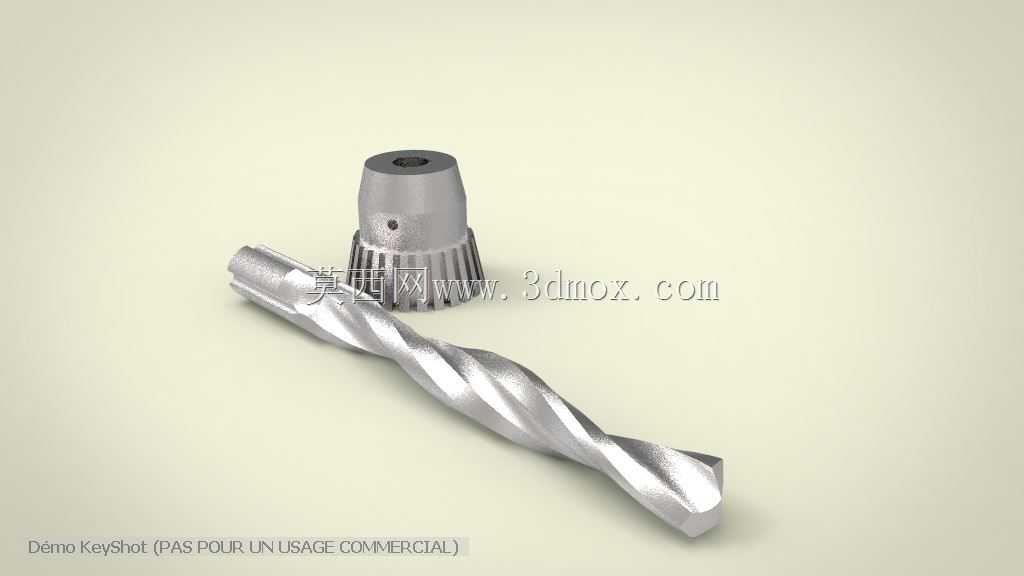

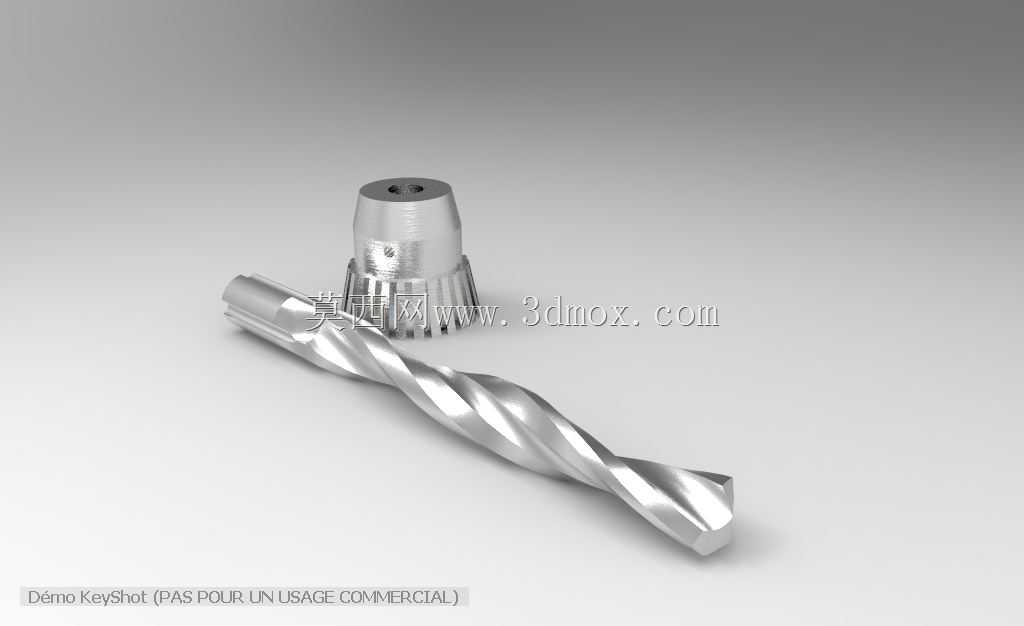

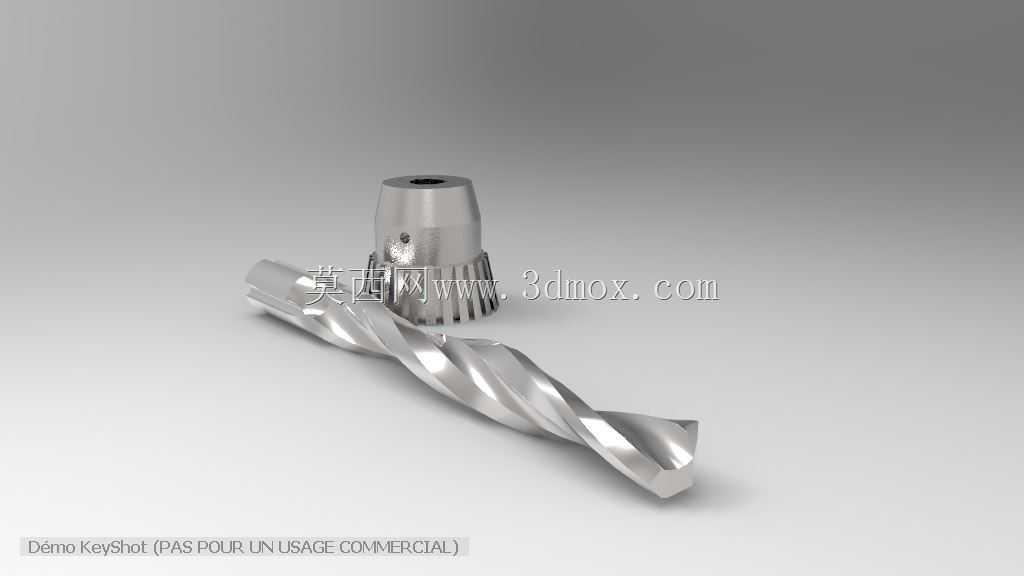

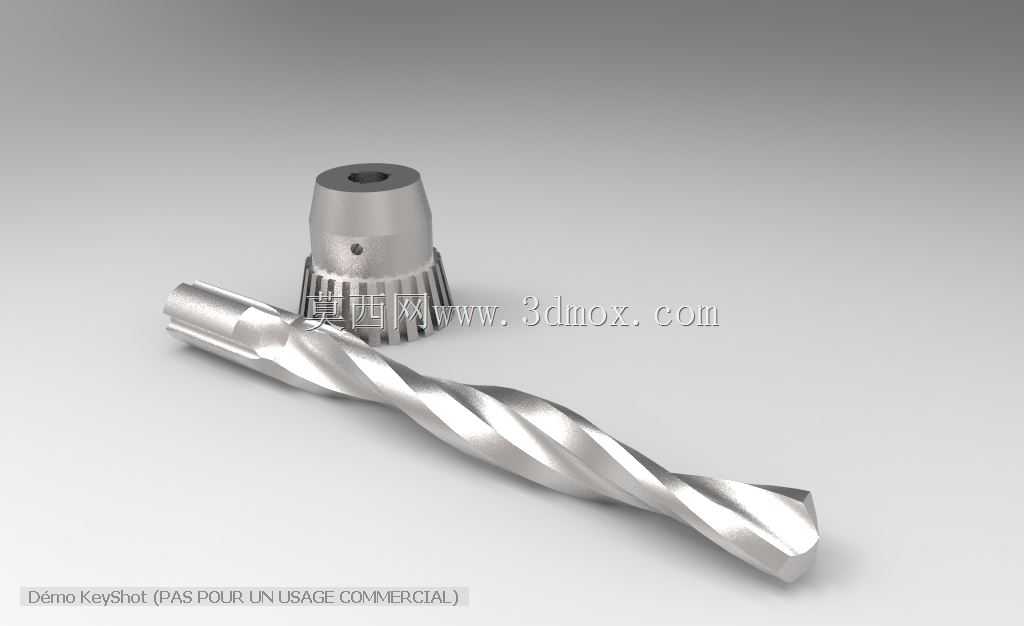

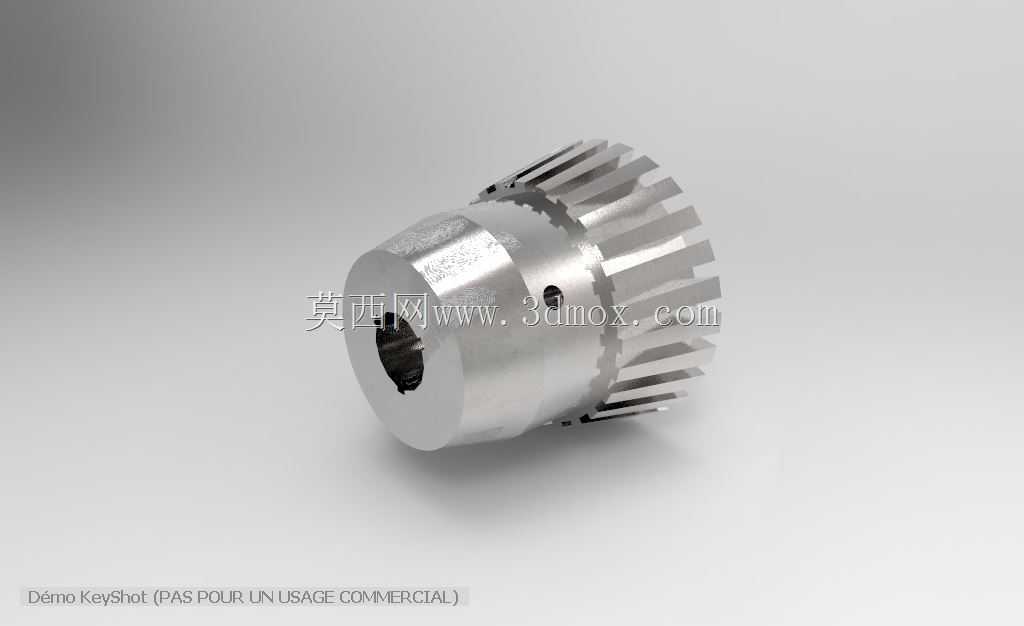

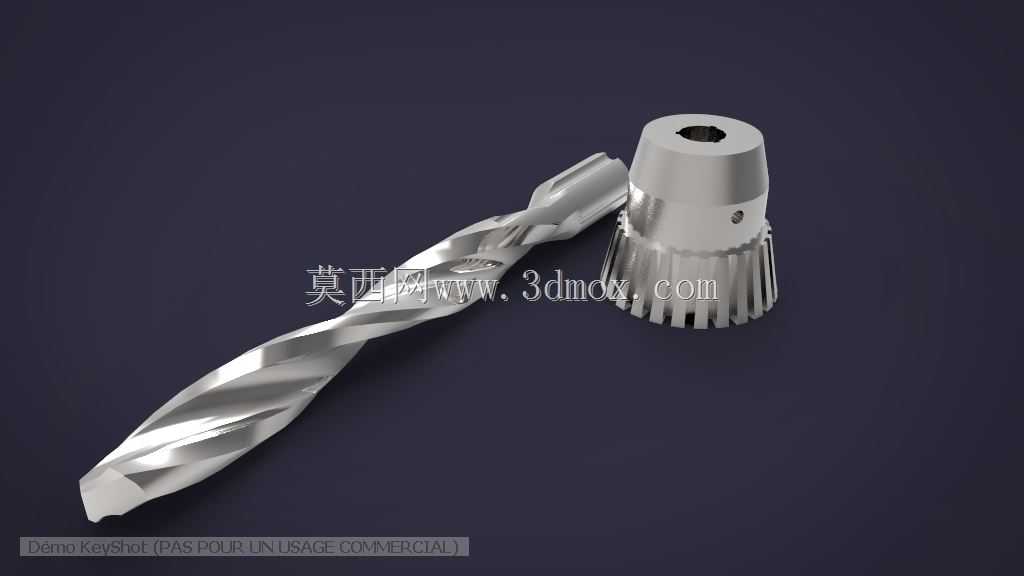

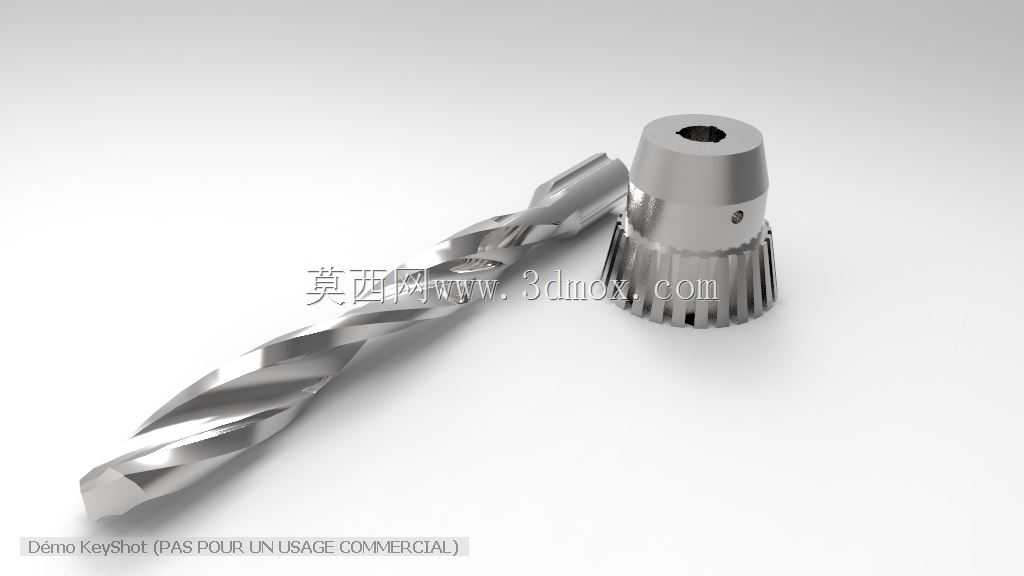

这套三维结构还原了机械加工领域最常用的钻孔作业组合，包含自紧式钻夹头与标准直柄麻花钻两个核心部件，可直接用于钻床、手电钻、铣床等设备的钻孔工位装配模拟。从实际加工场景来看，这套组合覆盖了从普通碳钢件钻孔、有色金属扩孔到非金属材料开孔的多数常规加工需求，钻夹头承担刀具装夹定位的核心功能，麻花钻负责直接完成切削作业，二者的配合精度直接决定孔位的形位公差与加工表面质量。设计过程中优先考虑了装夹的可靠性，钻夹头的夹爪内孔做了等距渐开线齿形处理，当主轴带动夹头旋转时，切削反作用力会驱动夹爪沿锥面自动收紧，无需额外施加锁紧力矩即可保证直柄钻头在大进给切削时不出现打滑、退刀问题，夹头尾部的连接孔做了标准莫氏锥度适配，可直接匹配多数台式钻床、摇臂钻床的主轴输出端，无需额外制作过渡连接套。麻花钻部分的结构完全遵循金属切削刀具的设计规范，螺旋槽角度设置为30度，兼顾切屑排出流畅度与刀体刚性，钻芯厚度从切削端向柄部做递增处理，避免深孔加工时刀体出现振颤、崩刃问题，横刃部分做了标准修磨结构预留，建模时保留了钻尖的后角、顶角参数特征，顶角设置为118度，适配多数常规钢材的切削角度需求。从安装边界来看，钻夹头的最大夹持直径覆盖1-13mm范围的直柄刀具，夹头本体最大外径43mm，装夹标准10mm直径麻花钻时整体悬伸长度控制在120mm以内，可适配多数加工工位的空间避让需求，不会与工件夹具、工作台面产生运动干涉。夹头外圈的防滑齿做了等距分布设计，既方便手动微调夹爪开合度，也可适配扳手锁紧的操作需求，夹头侧壁的锁紧螺钉孔做了沉头处理，安装紧定螺钉后不会突出本体表面，避免高速旋转时产生风阻与安全隐患。建模过程中对两个部件的配合面做了公差预留，夹爪内孔与钻头柄部的配合间隙控制在0.02mm以内，既保证拆装便捷性，也能保证装夹后的同轴度，避免钻孔时出现孔径扩大、孔壁偏斜的问题。这套结构可直接用于加工工艺模拟、刀具装配培训、设备维修拆解演示等场景，所有特征均按照实际工业产品的加工要求构建，没有冗余的非功能结构，可直接导出工程图用于生产参考。
