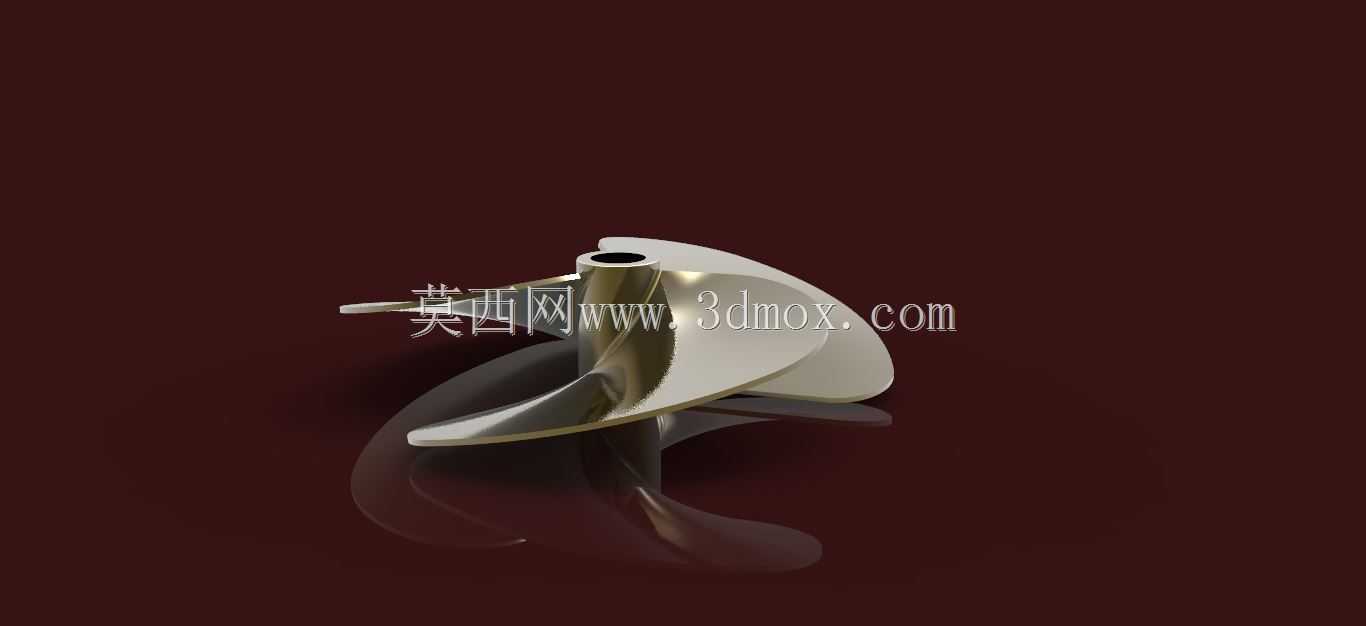

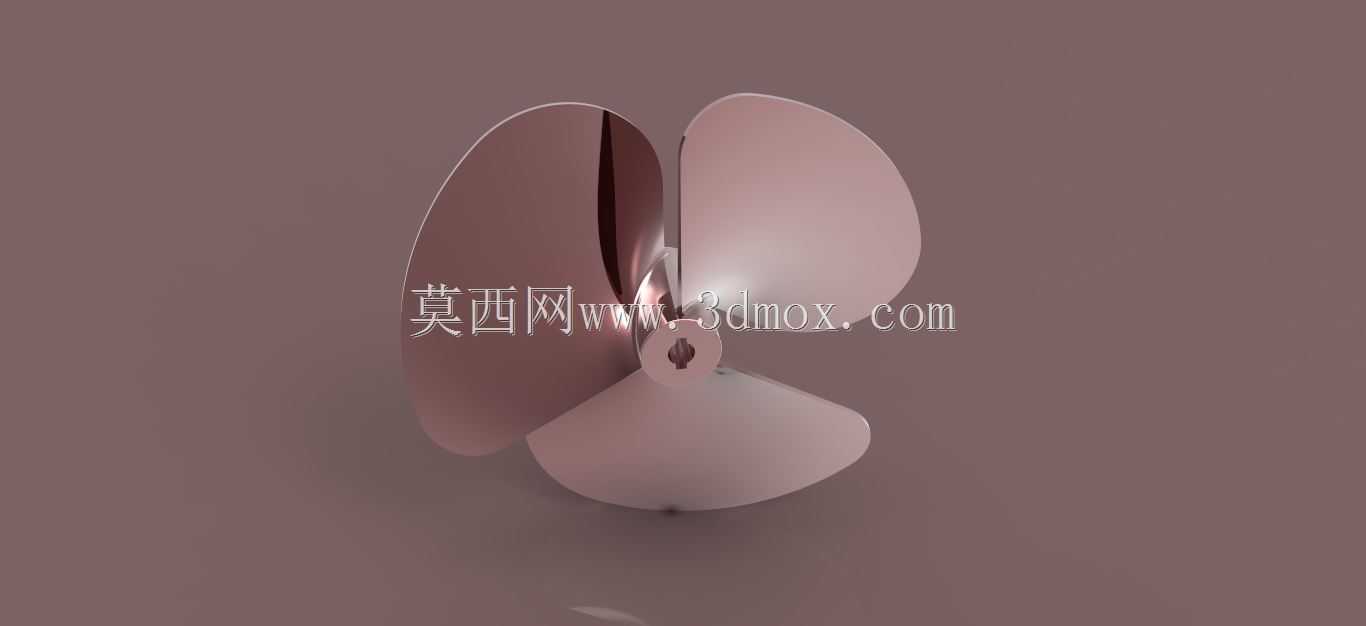

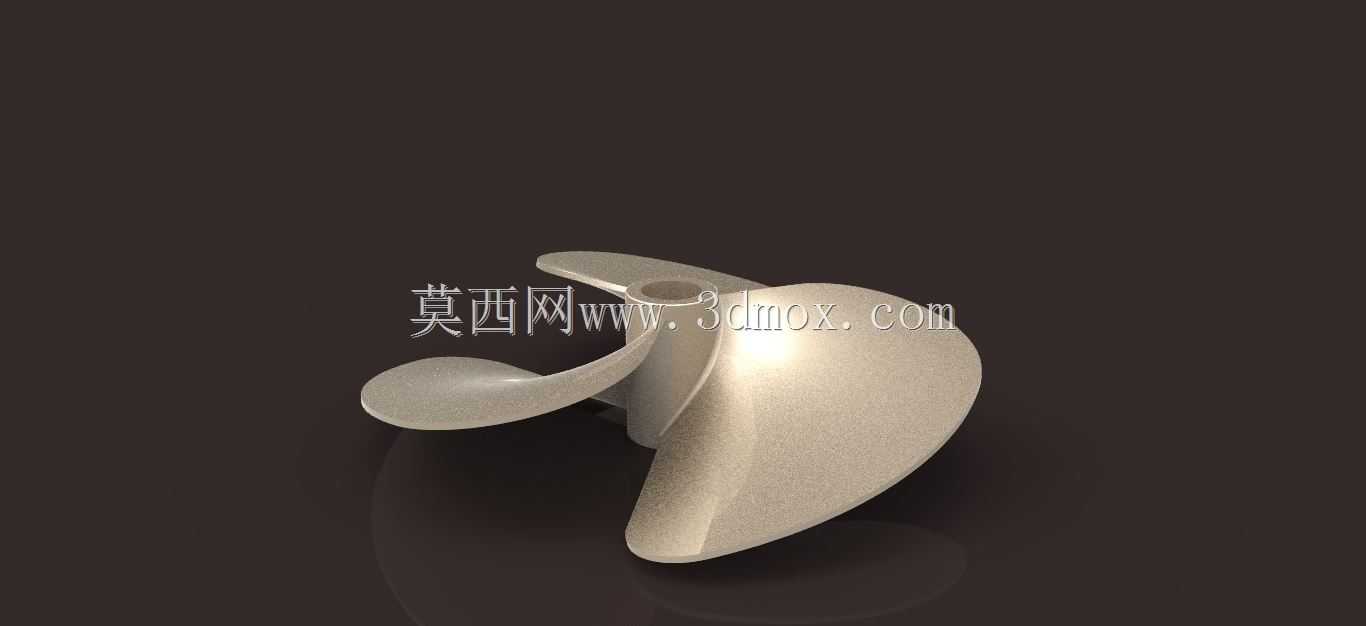

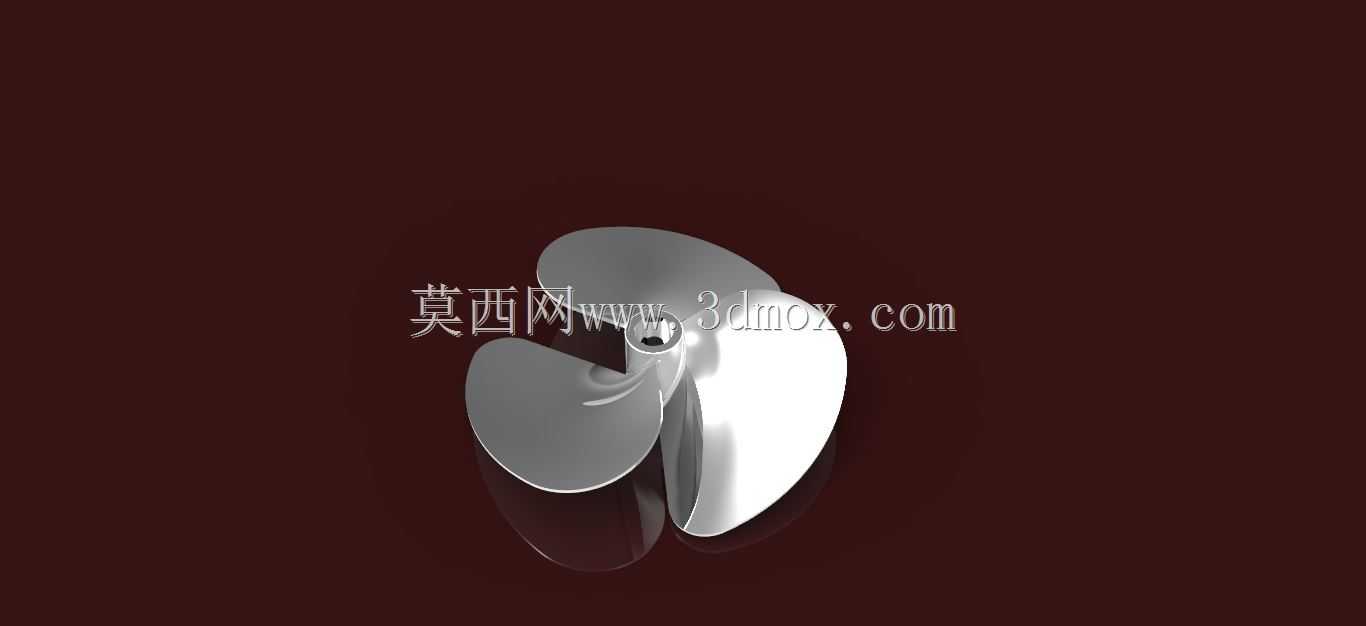

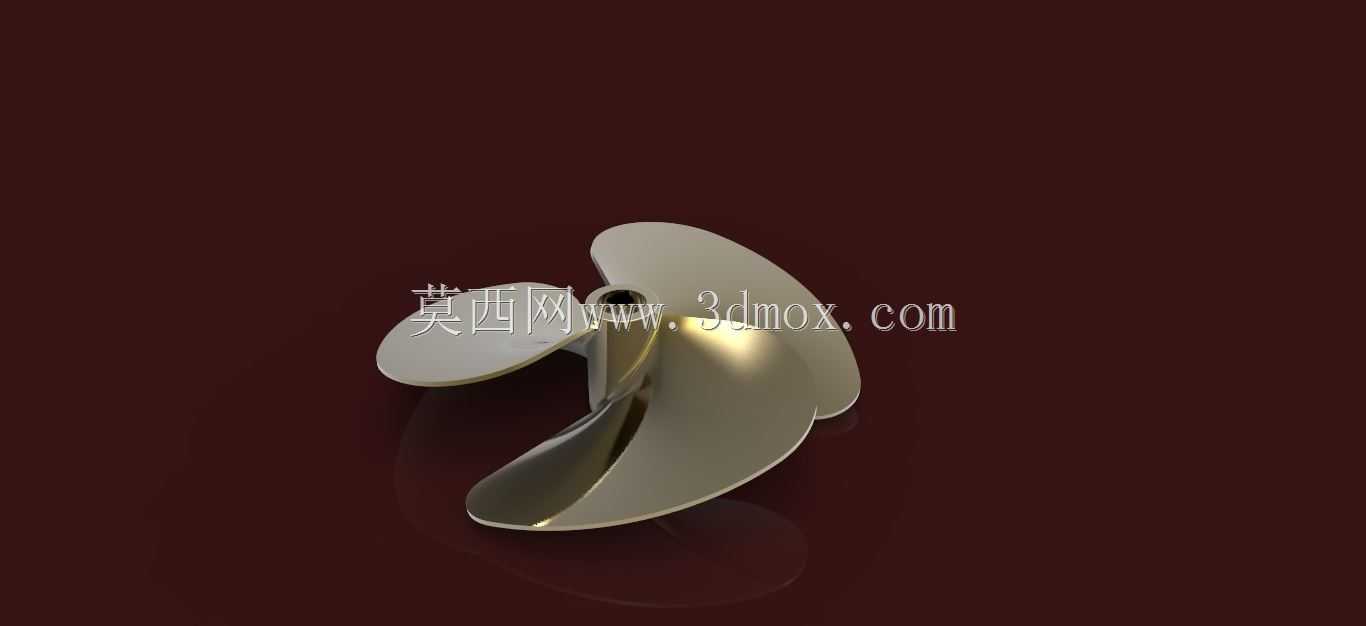

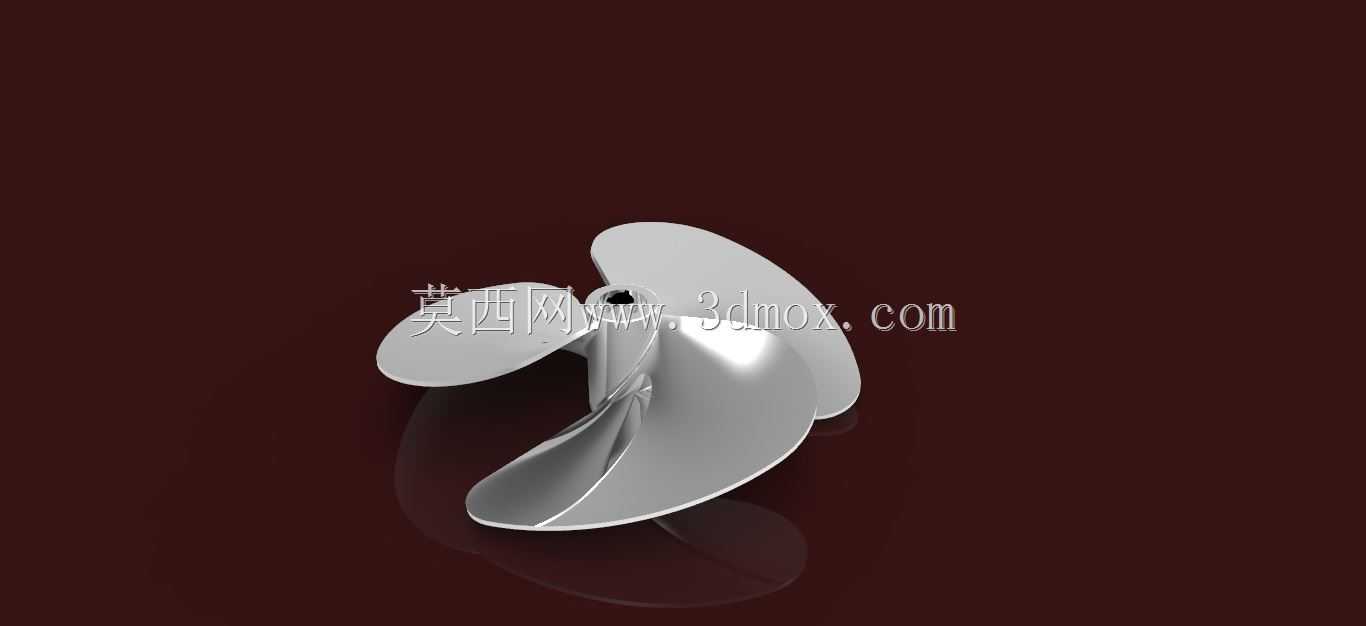

流体输送用三叶曲面螺旋桨结构

这类曲面叶片螺旋桨的应用场景覆盖很广，从小型船舶舷外机的推进单元，到化工流体搅拌罐的混合叶轮，再到部分轴流泵的核心做功部件，都能见到同结构设计的身影，核心作用是通过叶片的曲面旋转，将轴端输入的扭矩转化为流体的轴向推力，或是带动腔体内流体形成定向循环，完成介质输送、混合、推进的功能。做这个结构的三维设计时，首先要卡死安装边界：中心轴孔的直径要匹配对应输出轴的公差带，通常取H7配合精度，轴孔的有效配合长度要覆盖轮毂总高度的三分之二以上，避免旋转过程中出现应力集中导致的轮毂开裂；轮毂外圆与叶片根部的过渡圆角不能小于R2，否则大扭矩工况下根部容易出现疲劳断裂，这点在做流体仿真和结构应力校核时要重点关注。叶片的曲面设计是整个结构的核心，不能直接用等螺距曲面生搬硬套，要根据应用场景调整螺距分布：如果是船舶推进用，叶梢位置的螺距要比叶根位置小12%左右，减少叶梢的空泡效应，降低运行噪音同时提升推进效率；如果是搅拌用的叶轮，叶片边缘要做小角度的倒角处理，避免搅拌高粘度介质时出现挂料问题。外形尺寸上，这类三叶结构的叶片展开直径要匹配安装腔体的内径，叶片外缘与腔体内壁的间隙控制在直径的1.5%-2%之间，间隙过大会降低做功效率，间隙过小则容易在运行时出现剐蹭，还要做动平衡校核，剩余不平衡量要控制在G2.5等级以内，避免高转速下出现整机振动。设计过程中还要考虑叶片的厚度梯度，叶根位置厚度最大，向叶梢方向逐渐减薄，既保证结构强度，又减少旋转过程中的流体阻力，叶片的曲面光顺度要达到G2连续，避免曲面出现凹坑、折角，否则会打乱流体流场，产生不必要的紊流损耗。安装端的轴孔要设计对应的键槽结构，键槽的位置要避开叶片根部的应力集中区，通常选在两个叶片的中间夹角位置，保证扭矩传递的均匀性，轮毂端面要设计沉孔结构，方便锁紧螺母的安装，避免螺母突出轮毂端面干扰流场。
