英制螺纹规格测量L形量规结构设计

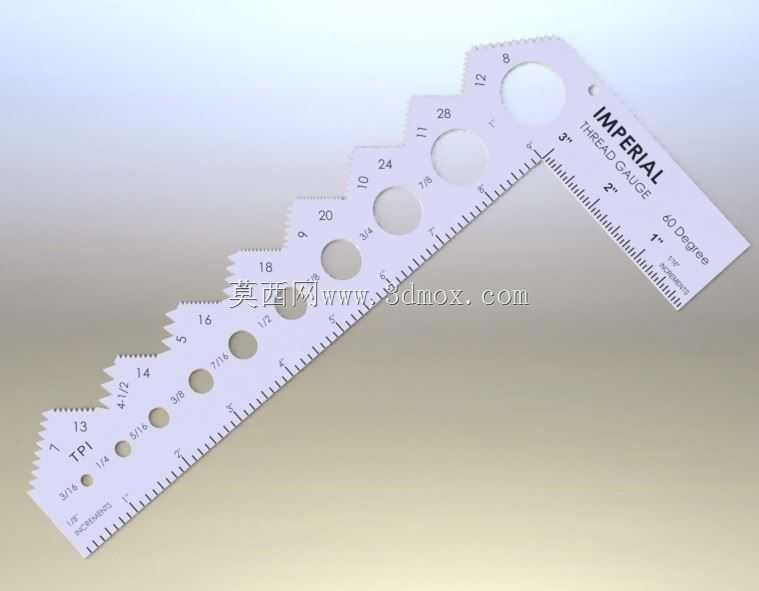

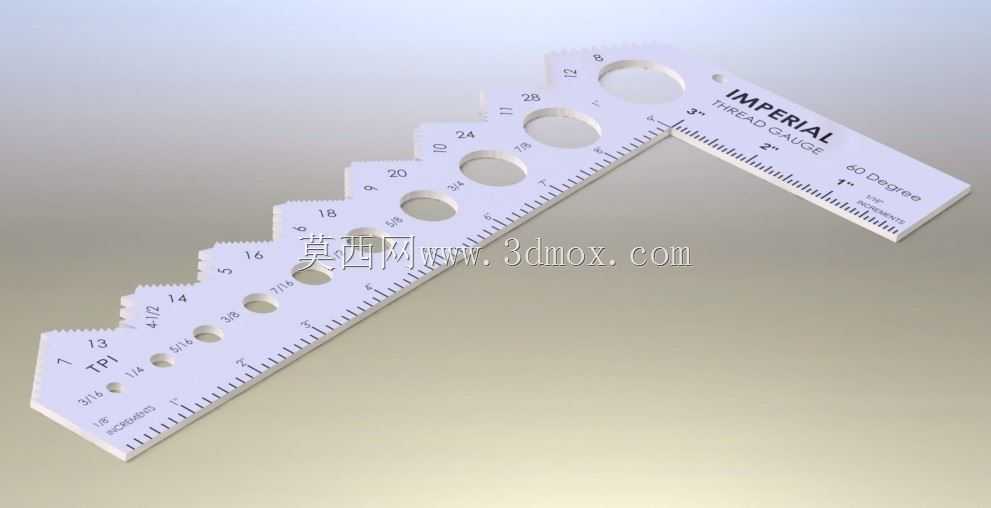

在机械装配、设备维保、五金零部件来料检验的日常场景里，英制螺纹的规格判定一直是容易出现错判的环节——不同于公制螺纹统一的螺距标注逻辑，英制紧固件以每英寸牙数TPI作为核心判定参数，现场作业时如果仅凭肉眼观察牙型、或者用普通直尺粗略估算，很容易把相近牙数的紧固件混淆，最终导致装配时螺纹滑牙、连接件预紧力不足，甚至在承压、震动工况下出现连接失效的风险。这款L形结构的英制螺纹量规，就是针对现场快速检测需求设计的随身检测工具。从结构设计逻辑来看，量规采用L形折角布局，两个直臂分别承载不同的检测功能，长直臂边缘排布了对应不同TPI规格的牙型卡口，从常见的粗牙到细牙规格全覆盖，检测时只需要将卡口对准待测螺纹的牙型，完全贴合无间隙的卡口对应的参数就是该紧固件的螺纹规格，不需要反复换算参数，一线装配、质检人员不需要额外培训就能快速上手。量规臂上加工的不同直径圆孔，是用来快速判定英制螺杆、螺栓的公称直径，检测时将待测杆件穿过对应圆孔，能顺畅通过且径向间隙在合理范围内的，就能直接确认杆件的直径规格，省去了反复拿游标卡尺测量读数的步骤，尤其适合高空作业、生产线边巡检这类不方便携带多件量具的场景。短臂上集成的英寸刻度直尺功能，可以直接测量紧固件的长度、螺纹段有效长度，不需要额外搭配直尺就能完成基础尺寸核验。量规折角处的大直径圆孔是挂装孔，日常可以挂在钥匙串、工具挂板上，不容易丢失，整体采用薄型高强度板材加工，边缘做了倒角钝化处理，不会划伤操作人员手部，也不会刮伤待测紧固件的表面镀层。从尺寸边界来看，量规整体展开长度适配成年人单手握持的尺寸，放在工装裤口袋、工具包侧袋里都不会占用过多空间，厚度控制在既能保证结构刚性、又能贴合螺纹牙型完成检测的范围，不会因为量规过厚导致牙型贴合不准，也不会因为过薄容易弯折变形。不同于实验室用的高精度螺纹检测量具，这款量规的设计定位就是现场快速筛查，不需要复杂的操作流程，在紧固件分拣、来料初检、设备拆装现场的螺丝规格核对、维修时的配件匹配场景下，能大幅减少规格判定的时间，避免拿错配件导致的返工问题。量规表面的规格标识采用蚀刻工艺，长期使用摩擦也不会出现标识模糊脱落的问题，各个检测卡口的牙型都做了耐磨强化处理，长期反复卡入螺纹牙型也不会出现卡口磨损变形，保证检测结果的可靠性。
