公制L形螺纹测量量规结构设计

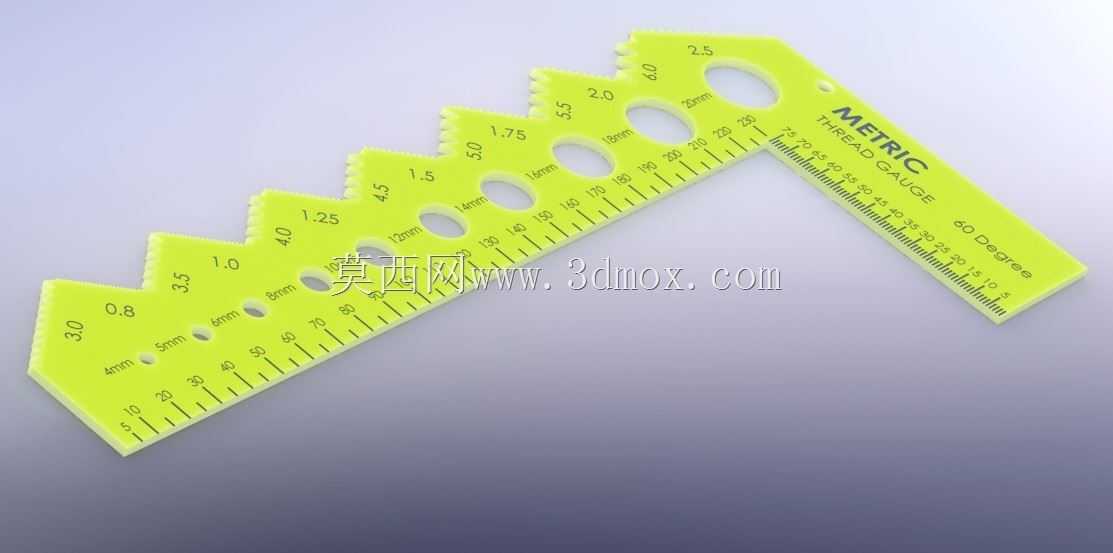

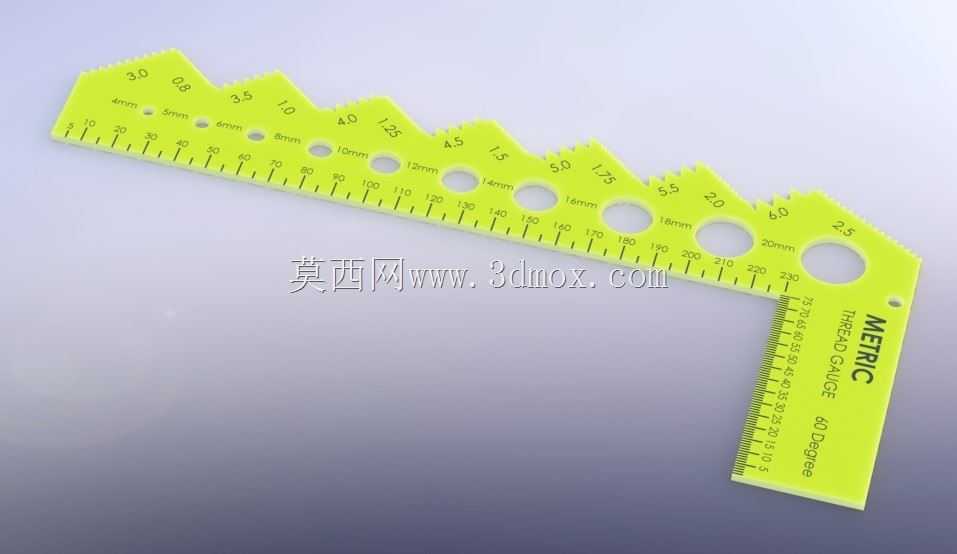

这款L形公制螺纹量规，是面向机械装配、五金加工、设备维保场景开发的随身检测工具，核心解决一线作业中紧固件规格快速核验的痛点，避免错拿螺栓、螺柱导致的装配返工问题。量规采用60度折角L形结构，长臂与短臂的尺寸边界经过反复优化，长臂长度控制在150mm区间，短臂长度控制在80mm区间，整体厚度仅3mm，可直接放入工装口袋随身携行，不会占用过多工具收纳空间，折角处做了R2圆角过渡，避免尖锐边角划伤操作人员或工件表面。量规的锯齿卡口对应公制螺纹全系列常用螺距规格，从0.8mm到2.5mm的常规公制粗牙、细牙螺距全覆盖，每个卡口的齿形角度严格匹配公制螺纹60度牙型角，检测时只需将卡口卡在待测螺纹的牙型上，即可快速判定螺距是否匹配，无需反复比对螺纹样板，大幅提升车间现场的检测效率。量规长臂上集成了公制长度刻度，最小刻度值1mm，可临时替代直尺完成小尺寸零件的快速测量，短臂上同样标注了对应螺距的数值标识，读数直观无需记忆对应关系，量规本体上开设的不同直径圆孔，可直接对应公制螺栓的杆径规格，将螺栓杆部穿入圆孔即可快速判定螺栓公称直径，实现螺距、杆径、长度三项核心参数的一规检测。设计过程中充分考虑了车间现场的使用磨损问题，量规的测量棱边做了0.1mm的钝化处理，既保证测量精度不受影响，又能避免频繁使用导致的棱边崩缺，整体结构无活动部件，不存在卡滞、松动的故障风险，适合在油污、粉尘的复杂车间环境下长期使用。不同于传统单片式螺纹样板，这款L形结构的量规可同时适配水平、垂直两个方向的螺纹检测，在设备内部狭窄空间作业时，无需调整身体姿态即可完成测量，长臂的刻度边缘做了防滑纹理处理，戴劳保手套操作时也能稳定握持，不会出现滑脱掉落的情况。量规的所有测量标识采用凹刻工艺填充耐磨油墨，长期摩擦使用也不会出现标识模糊的问题，折角处的结构强度经过校核，承受10N的侧向力不会出现变形，保证长期使用的测量精度稳定性。
