车间油桶搬运手推车结构设计

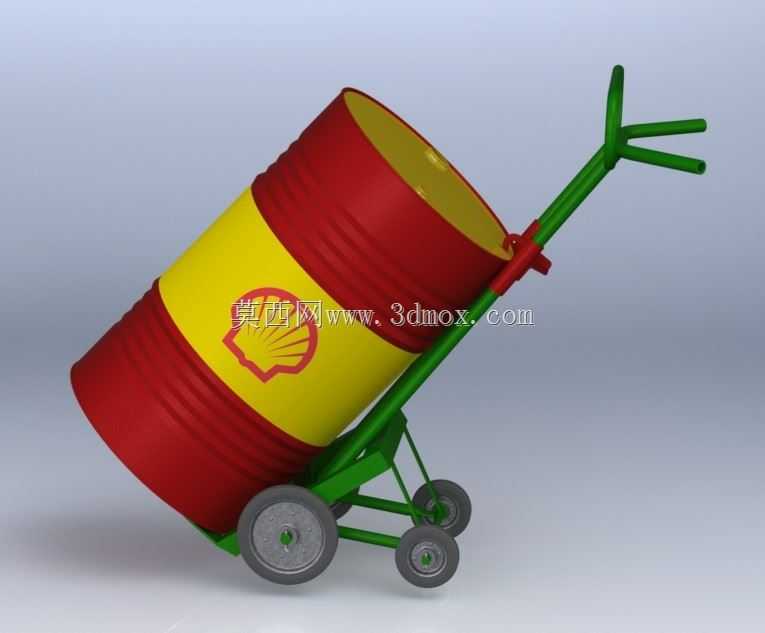

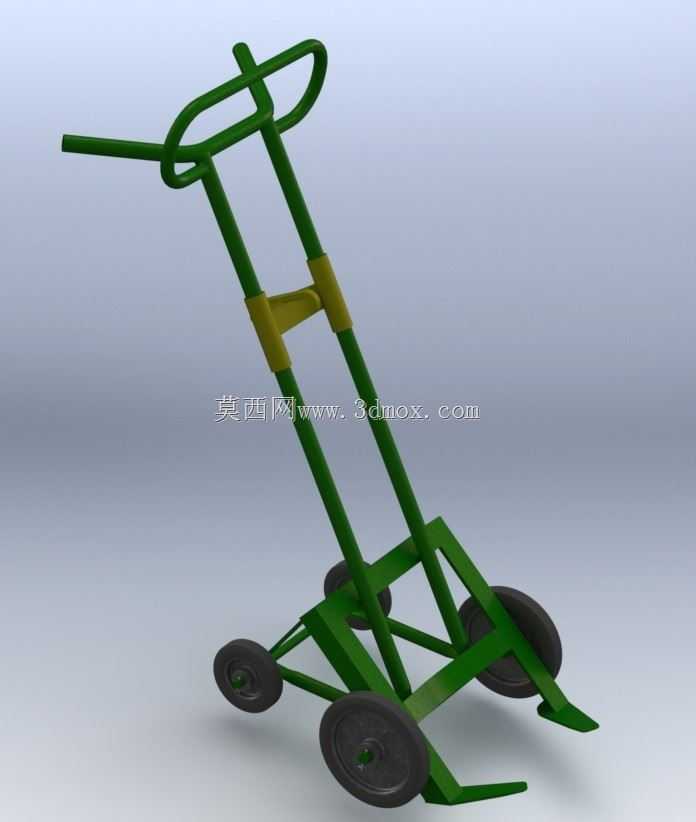

这款手推车主要面向生产车间、仓储区域的标准圆柱形油桶转运场景，适配市面主流200L钢制油桶的搬运需求，解决人工搬移满装油桶时劳动强度大、易发生磕碰倾覆、存在安全隐患的实际问题。从结构设计逻辑来看，整车采用倾斜承托的受力架构，摒弃了传统平板车需要人工抬升油桶的操作方式，依托车架前端的弧形托板卡入油桶底部卷边位置，配合上部的三爪式卡位结构抵住油桶侧壁，操作人员只需下压扶手即可利用杠杆原理将油桶翘起，整个撬起过程无需额外吊装或抬升辅助，单人即可完成满装油桶的装卸动作。行走部分采用四轮布局，前端两个小直径万向轮负责转向灵活度，后端两个大直径承重轮承担主要载荷，轮组安装位置经过重心匹配，当油桶翘起至转运姿态时，整车重心恰好落在前后轮的支撑区间内，推行过程中不会出现前倾后仰的失稳情况，即使经过车间地面的焊缝、小型沟槽也能保持平稳，不会导致桶内物料晃动溢出。扶手部分采用Y型分叉设计，既给操作人员留出足够的握持空间，下压发力时也能让受力均匀分布在车架两侧，避免单侧受力导致的车架变形。车架主体采用圆管弯折焊接成型，在托板与主车架的连接位置、轮轴安装座位置都做了三角加强筋处理，满负载状态下车架形变量控制在合理区间，长期使用不会出现焊缝开裂、结构变形的问题。从安装边界来看，整车收拢状态下的宽度适配车间常规通道宽度，可顺利通过1米宽的消防通道与设备间过道，翘起油桶后的整体高度不会触碰车间常规管线与桥架，转弯半径控制在较小范围，在货架间的狭窄通道也能灵活转向。在实际使用场景中，这款设备可用于生产车间润滑油桶、原料油桶的工位间转运，也可用于仓储区域油桶的堆码移位，相比叉车转运更灵活，适合短距离、小频次的油桶搬运作业，无需特种设备操作资质，普通车间操作人员经过简单说明即可上手使用。设计过程中充分考虑了操作的人机工程学，扶手高度匹配成年人站立握持的舒适高度，下压发力时无需过度弯腰，推行过程中手臂自然下垂即可握持扶手，长时间作业也不会产生过度疲劳。卡位结构的尺寸经过反复匹配，刚好卡入标准油桶的环形加强筋位置，转运过程中即使遇到急停、小幅度颠簸，油桶也不会从车架上滑落，同时卡位结构不会过度挤压桶壁，避免钢制油桶出现凹陷变形，影响后续的密封与重复使用。轮组采用橡胶材质轮面，推行时不会刮伤环氧地坪地面，也能起到一定的减震作用，降低转运过程中的噪音，适合对车间噪音有管控要求的生产场景。
