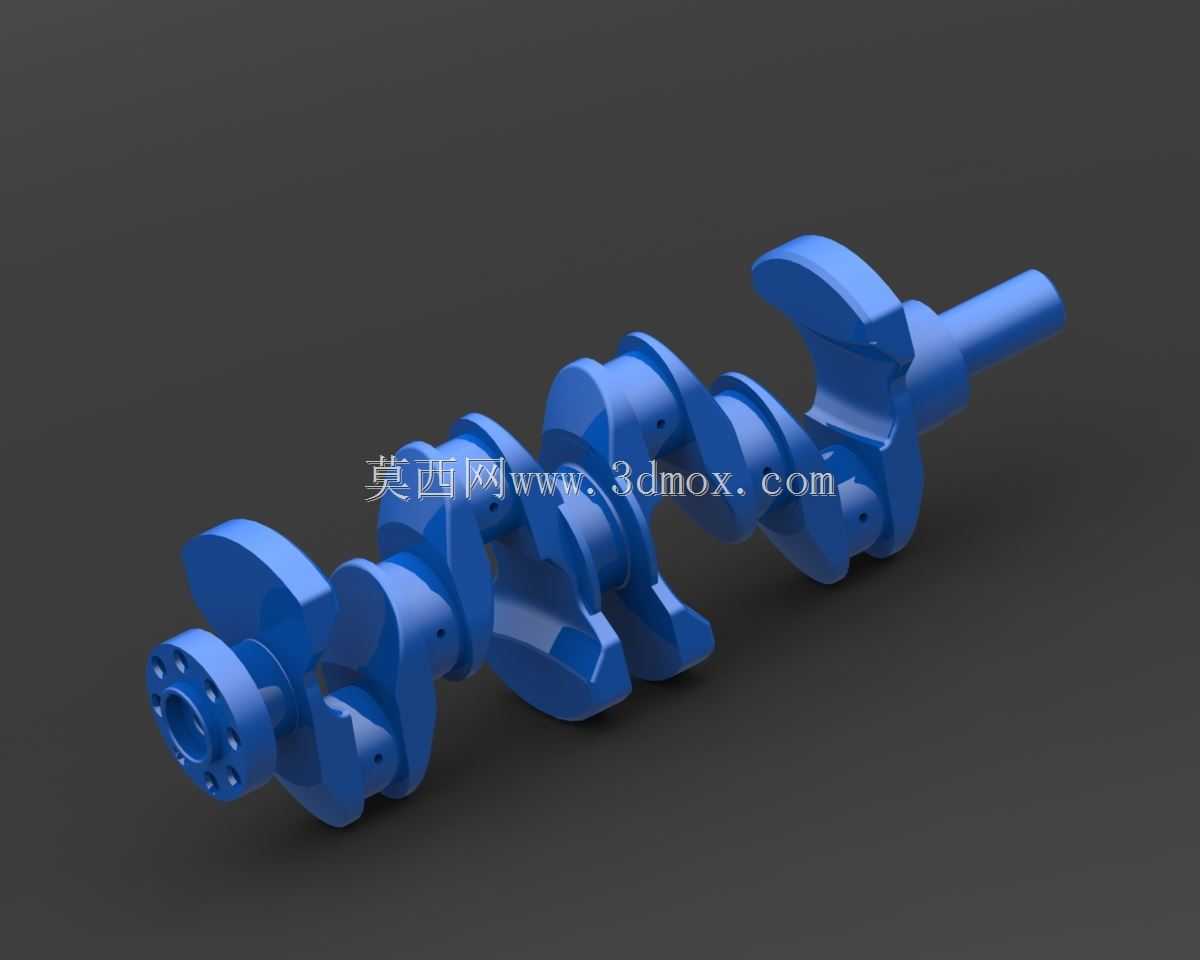

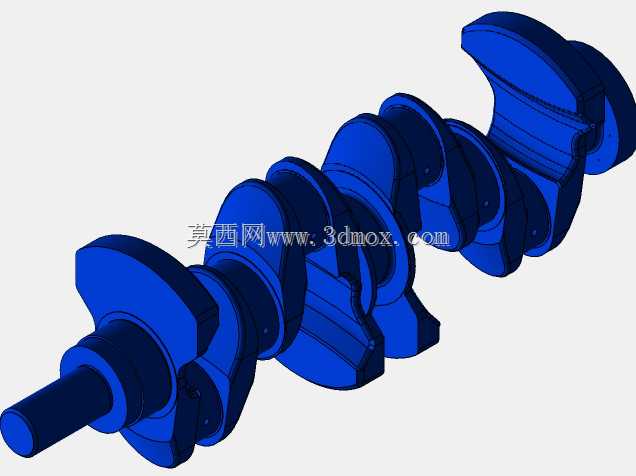

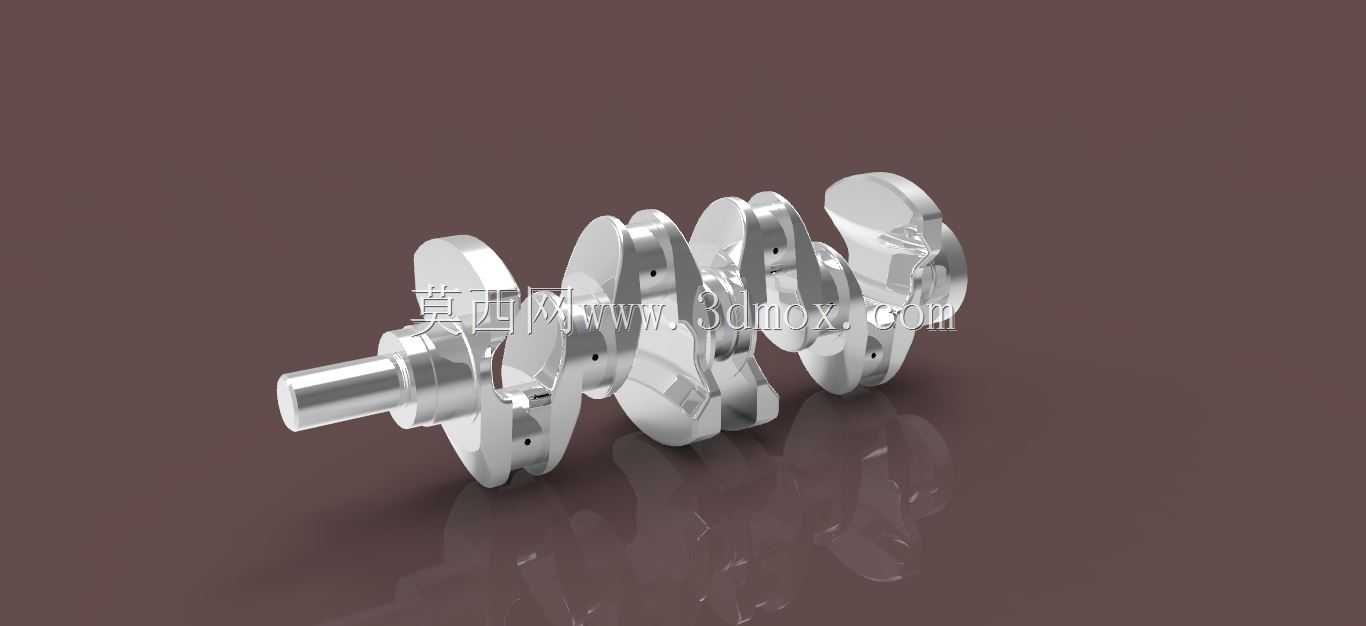

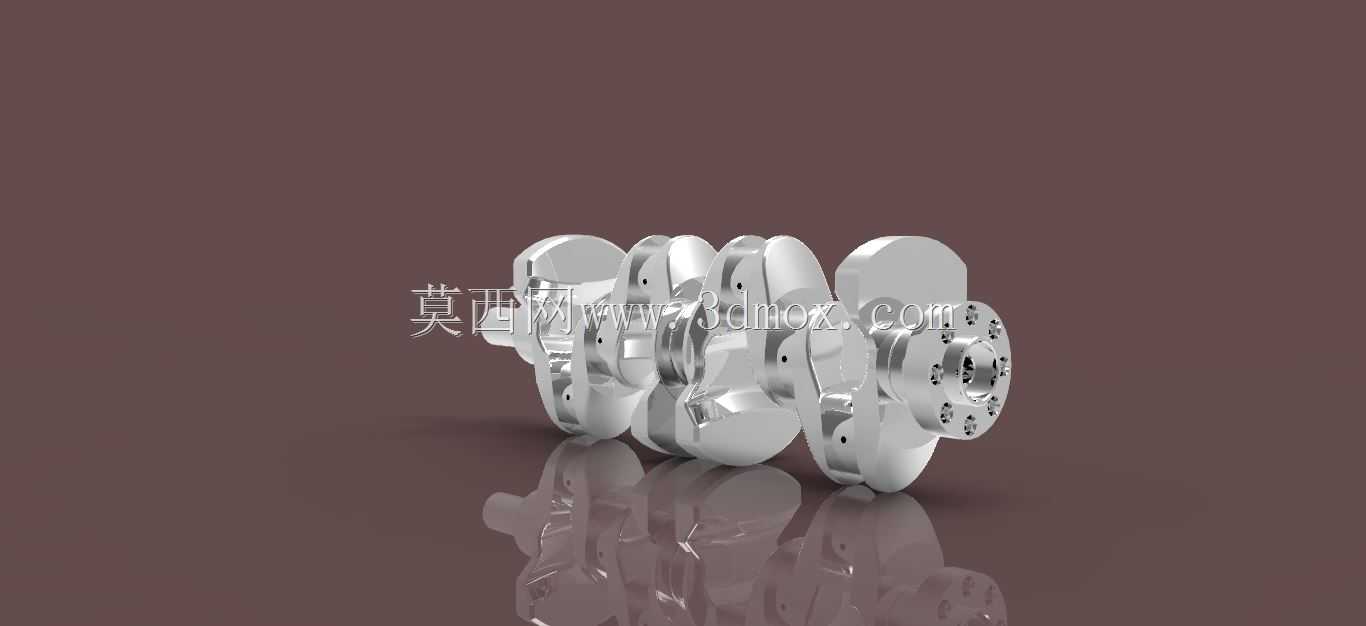

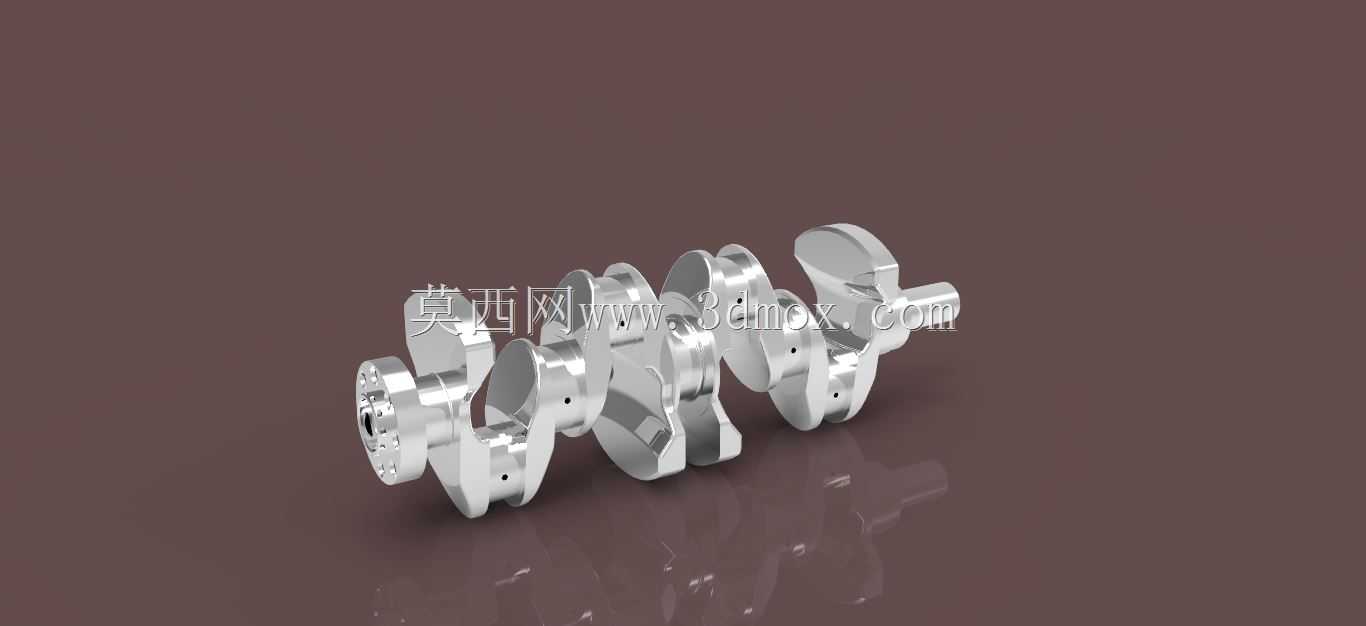

内燃机用多拐曲轴结构设计

这款曲轴的结构设计围绕往复式内燃机的动力转换需求展开，作为内燃机核心的动力输出部件，其核心作用是将活塞连杆组传递的往复直线运动转化为回转运动，向外输出扭矩驱动配套负载，同时带动内燃机配气机构、冷却润滑系统等附属组件同步运转，广泛适配乘用车、工程机械、农用动力设备的内燃动力单元。从结构设计逻辑来看，多拐的布置形式对应多缸内燃机的点火顺序与做功间隔角，各曲柄销之间的相位角经过精准匹配，能够平衡各缸往复惯性力与旋转离心力，降低内燃机运转过程中的振动幅值，提升整机运行的平顺性。主轴颈作为曲轴的回转支撑部位，设计时充分考虑了安装边界，与缸体主轴承座的配合公差、轴向定位尺寸都经过严谨校核，保证运转过程中径向跳动量控制在允许范围内，避免出现轴瓦偏磨、密封失效等问题。曲柄销与连杆大头的配合面设置了合理的润滑油道开孔位置，能够在压力润滑系统工作时，将机油持续输送到摩擦副表面，形成稳定的油膜降低磨损速率，延长部件使用寿命。曲轴的平衡块结构与曲柄臂一体化设计，根据各拐的质量分布计算配重参数，抵消高速回转时产生的不平衡力矩，减少主轴承座承受的交变载荷。外形尺寸方面，整体轴向长度适配对应缸数内燃机的缸体轴向安装空间，各轴颈的直径参数根据额定输出扭矩、材料许用应力核算确定，既满足强度刚度要求，又控制整体转动惯量在合理区间，避免动力响应迟滞。自由端与输出端的连接结构分别适配前端轮系、飞轮组件的安装接口，法兰端面的定位止口、螺栓孔分布尺寸与配套部件完全匹配，保证装配时的同轴度要求，降低动力传递过程中的损耗。在实际工况下，曲轴长期承受交变的弯曲载荷与扭转载荷，结构设计时对各轴颈过渡圆角做了优化处理，避免应力集中导致的疲劳断裂问题，油道孔口也做了倒角钝化处理，减少应力突变点，提升部件的疲劳寿命。
