手摇旋转式油桶抽液泵结构设计

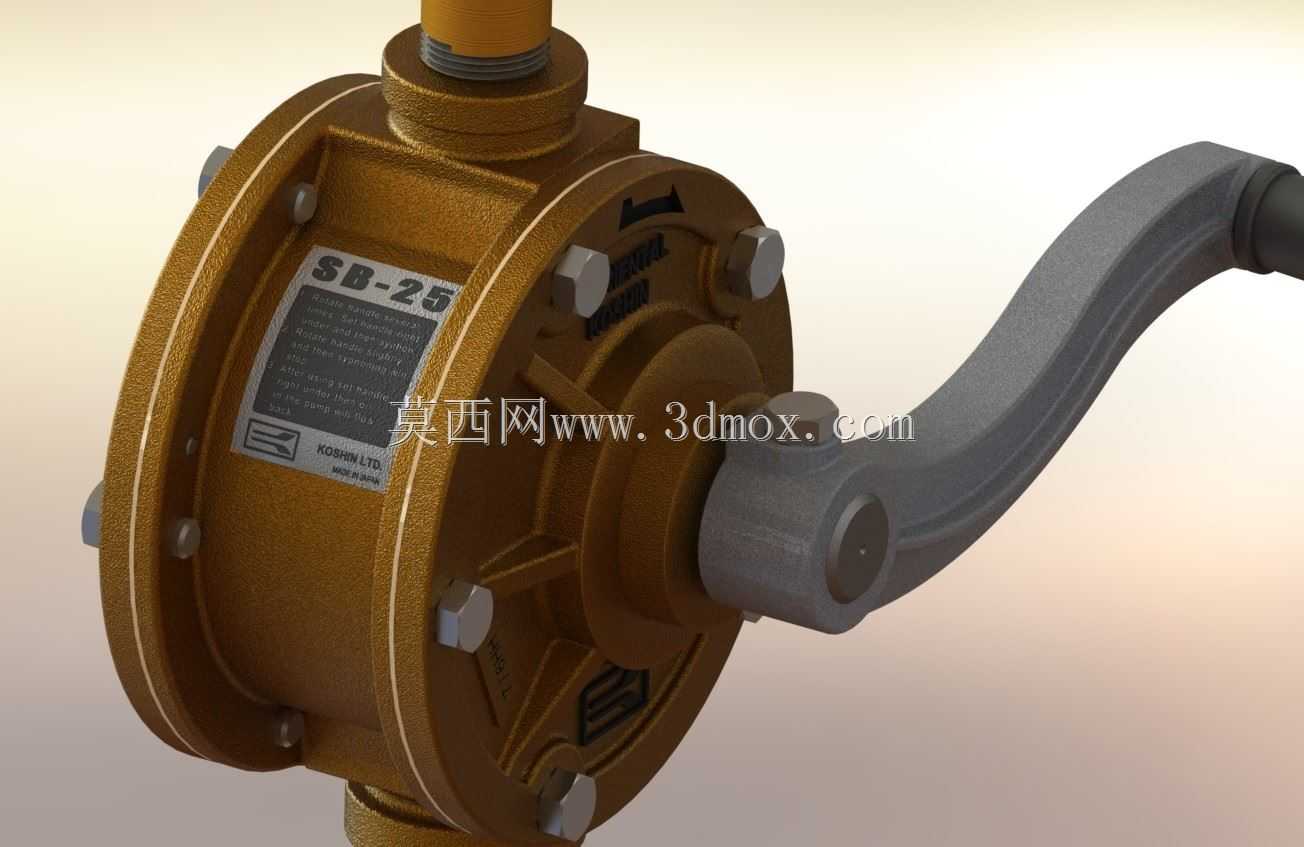

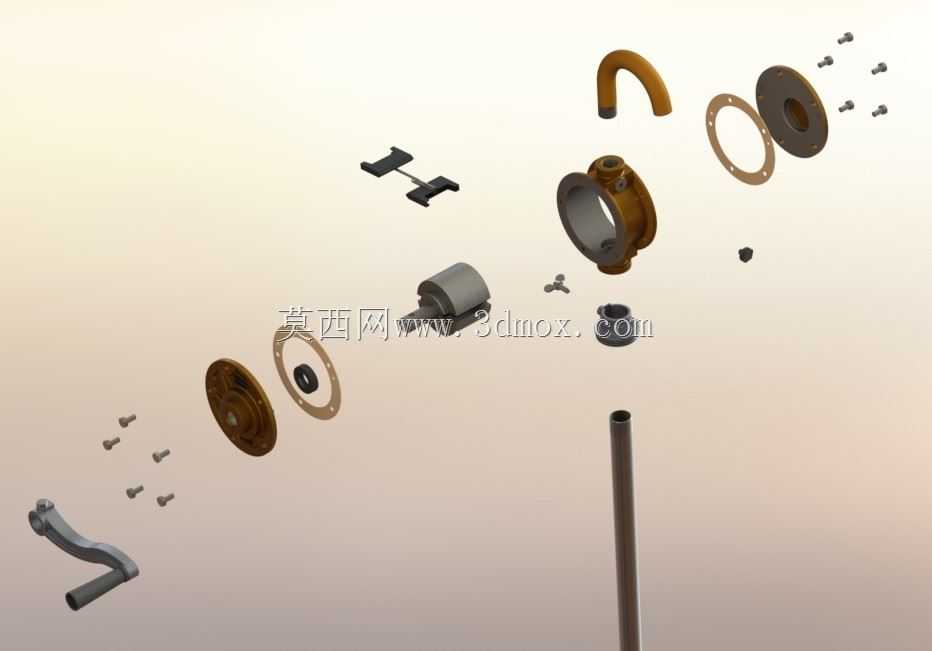

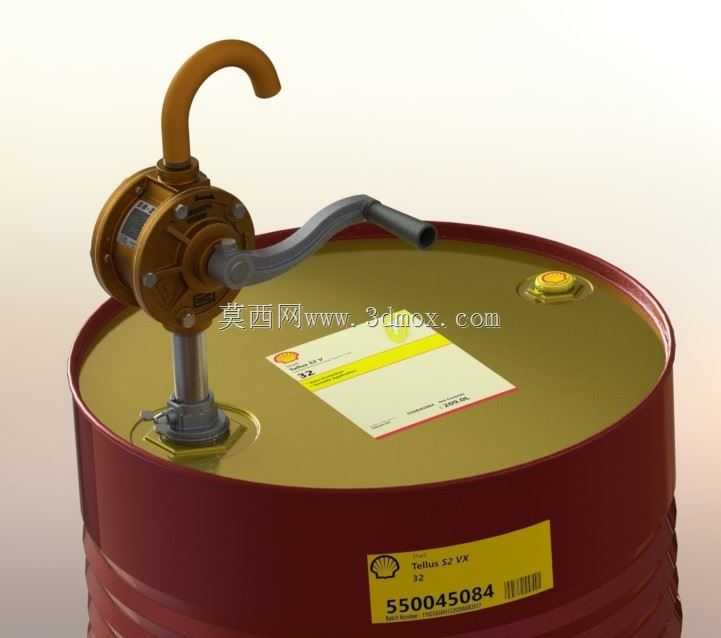

这款手动旋转抽液泵主要适配标准200L钢制油桶的桶口安装位，在车间零散油料加注、户外无电源场景的油品转运作业中应用广泛，无需外接动力源，仅通过手摇操作即可完成桶内液态介质的抽取输送，适合柴油、润滑油、低粘度非腐蚀性油料的转移作业，在汽修门店、仓储油料区、野外施工点位都能见到这类设备的使用场景。从结构设计来看，泵体采用蜗壳式内腔容纳旋转转子，摇柄连接的转轴穿过泵体上部的密封端盖，带动内部的刮片或者叶轮结构形成负压腔，进液管直接延伸至油桶底部，出液口采用弯管结构引导液体流向接油容器，顶部的挂钩结构可以在泵闲置时挂置在桶沿或者周边工位架上，避免泵体随意放置造成的进液口污染。设计时首先要匹配标准油桶的螺纹安装口径，确保泵体下部的连接螺纹与油桶顶部的注油口螺纹完全契合，安装后密封垫贴合桶口平面，不会出现抽取过程中漏气掉压的问题；进液管的长度需要适配标准油桶的内部深度，下端距离桶底预留5-10mm的间隙，既可以最大限度抽尽桶内油料，又能避免桶底沉积的杂质被吸入泵腔造成内部构件磨损。摇柄的回转半径设计兼顾操作力与输出效率，回转半径过小会导致手摇时需要施加更大的扭力，半径过大则会在狭小的工位空间内出现操作干涉，实际建模时需要校核摇柄转动全行程内与油桶顶面、周边障碍物的安全距离，确保操作时不会磕碰桶面或者操作人员的手部。泵体的进出液流道做了圆弧过渡处理，减少液体在流道内的紊流阻力，降低手摇操作时的阻力感，密封结构采用耐油橡胶材质的密封件，既可以防止泵轴位置漏液，也能避免外部空气进入泵腔破坏真空度，保证抽液的连续性。出液口的弯管角度经过优化，液体流出时可以顺着管壁流入容器，不会出现飞溅洒落的情况，泵体外部的连接螺栓采用对称排布，方便后期拆解维护，更换磨损的密封件或者内部转子构件时不需要复杂的专用工具即可完成拆装。在三维建模过程中，需要重点关注各运动部件的干涉检查，摇柄转动全行程不能与泵体、出液管、桶壁发生碰撞，安装位的螺纹尺寸要严格对应通用油桶的标准参数，确保模型导入装配场景时可以直接与标准油桶模型完成配合，不需要额外调整尺寸；同时要兼顾泵体的壁厚设计，在保证结构强度满足手动操作受力的前提下，尽量控制整体重量，方便操作人员在不同油桶之间转移安装。
