往复式柱塞泵缸体连杆组合结构

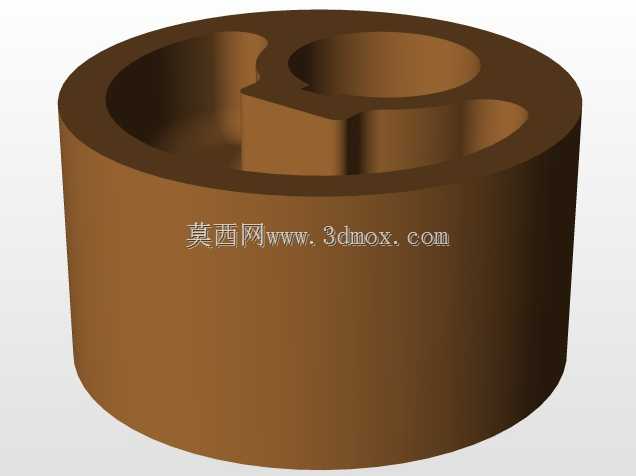

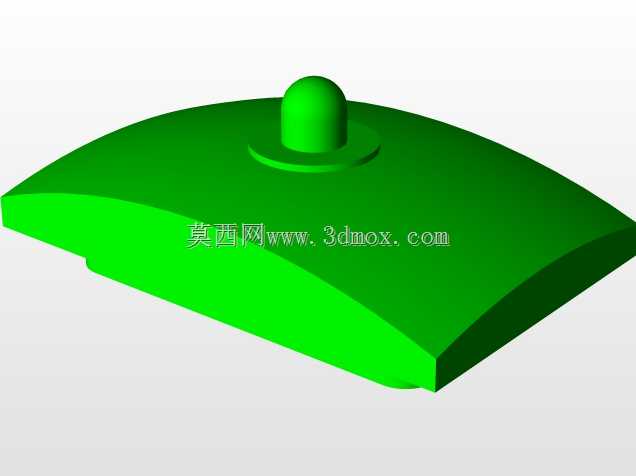

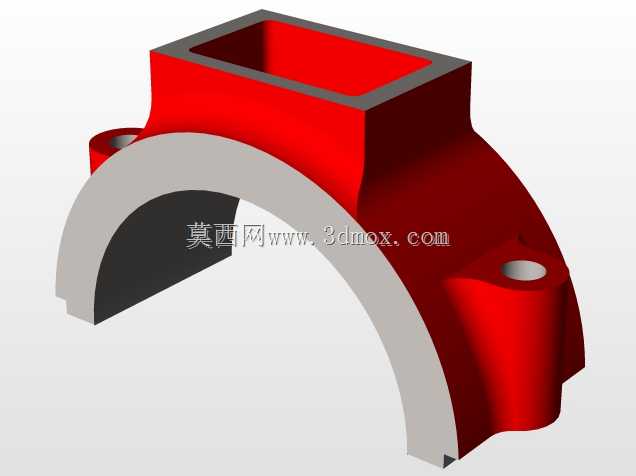

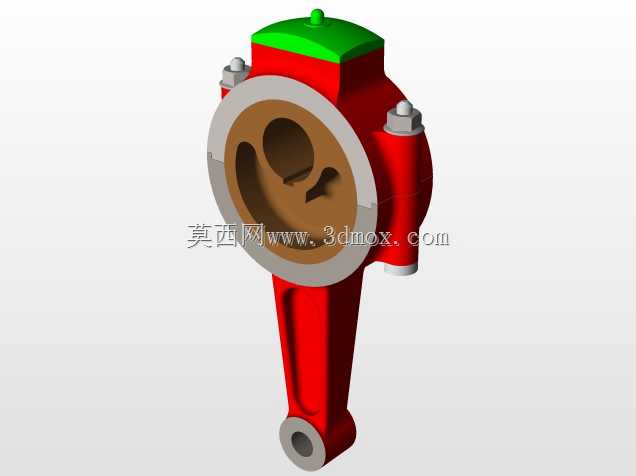

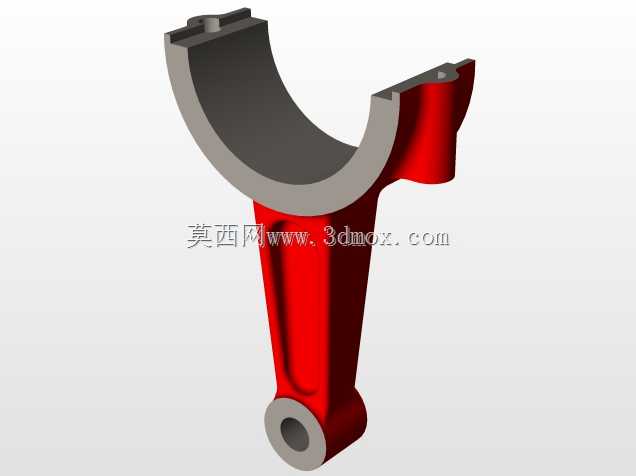

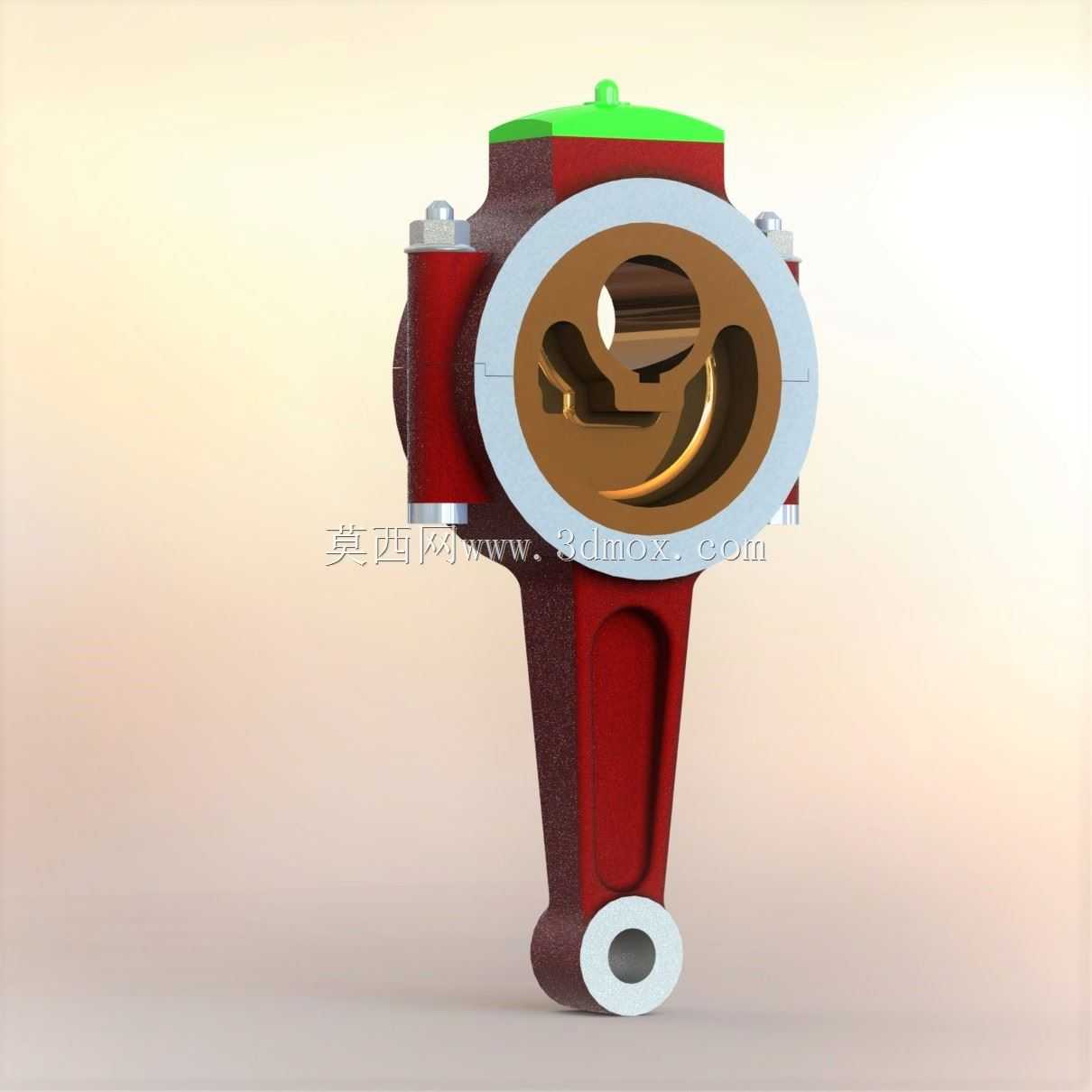

该结构为往复式容积泵的核心传动与容腔组合件，主要应用在中小流量高压流体输送场景，常见于油田注水泵、化工计量加料泵、高压水清洗设备的动力端与液力端衔接部位，负责将曲轴的旋转运动转化为柱塞的直线往复运动，同时配合阀体完成流体的吸入与加压排出动作。从结构布局来看，上部的缸体部分采用分体式端盖设计，顶部绿色端盖为阀组安装腔的封盖，通过周向均布的螺栓实现压紧密封，端盖与缸体结合面预留有密封件安装槽，可适配O型圈或金属缠绕垫，满足不同压力等级的静密封需求；缸体侧面的红色凸台为流体进出口的连接法兰面，法兰面加工有定位止口与螺栓孔，安装时可直接对接工艺管线，无需额外加装转接接头，减少管路泄漏点。中部的圆形剖视区域展示了容腔内部的流道与十字头配合结构，内部铜质衬套为十字头的导向滑动面，衬套与缸体采用过盈配合装配，衬套内壁开有润滑油槽，可在设备运行时存储润滑油，降低十字头往复运动的摩擦损耗，延长部件使用寿命；流道设计采用圆弧过渡结构，避免流体在容腔内形成湍流与压力冲击，降低高压工况下的气蚀风险。下部的连杆部件采用工字型截面结构，在保证结构强度与刚度的前提下尽可能降低自身重量，减少往复运动产生的惯性力，降低设备运行时的振动与噪声；连杆小头的衬套孔用于连接十字头销，大头端与曲轴的曲柄销配合，两端孔的平行度公差控制在0.02mm以内，避免运动过程中出现卡滞或偏磨现象。安装边界方面，该组件整体通过缸体底部的安装脚与设备机架固定，安装脚的螺栓孔采用长圆孔设计，可补偿加工与装配过程中产生的位置误差，降低装配难度；连杆的运动行程需与曲轴偏心距匹配，装配时需保证十字头在导向套内的运动同轴度，避免出现偏载导致密封件快速磨损。设计过程中针对高压工况下的应力集中问题，在缸体与连杆的过渡部位均做了圆角强化处理，通过有限元分析对壁厚进行优化，在满足16MPa额定工作压力的强度要求下，尽可能缩减铸件壁厚，降低整体铸件重量与材料成本；所有配合面均标注了明确的形位公差与表面粗糙度要求，运动配合面粗糙度达到Ra1.6，保证运动部件的运行顺畅度，静密封面粗糙度达到Ra3.2，保证密封件的贴合密封效果。
