集装箱ISO双角块连接固定结构设计

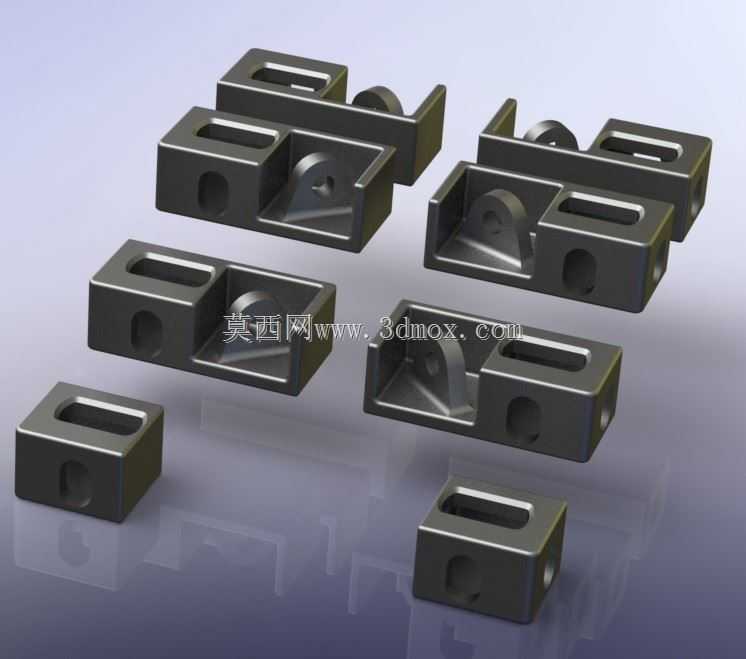

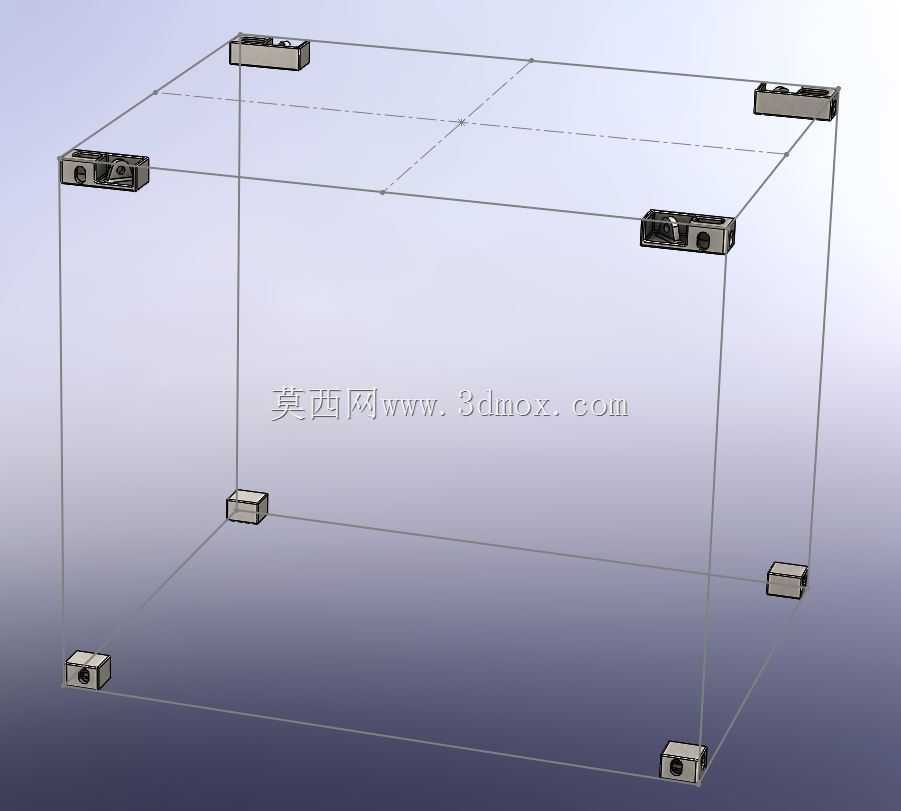

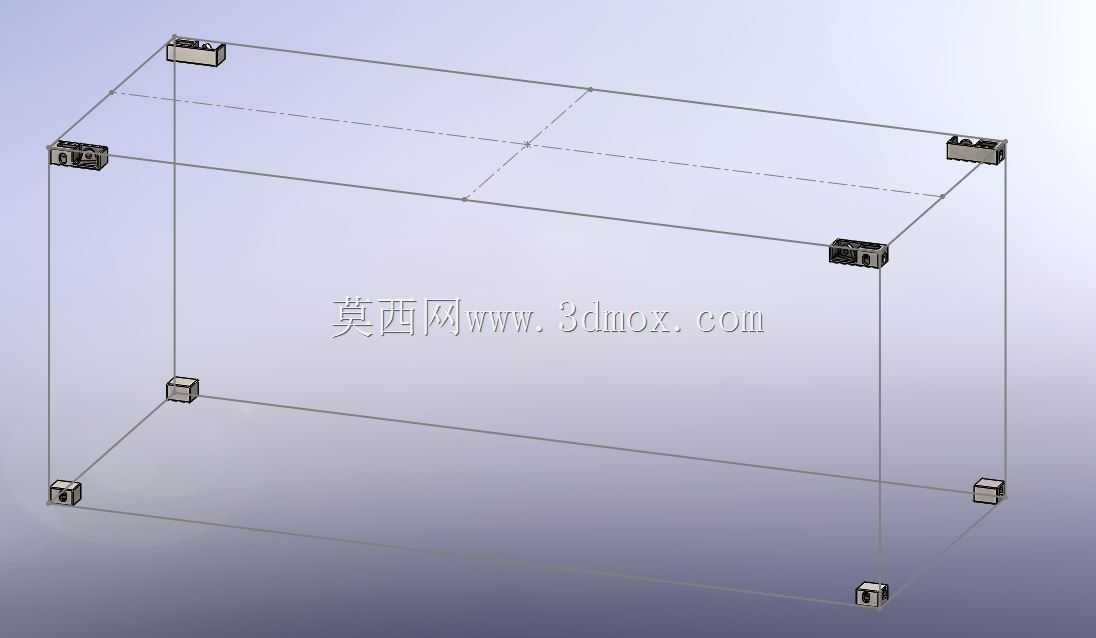

这类角块是集装箱储运体系里的核心连接受力构件，日常在港口堆场、集装箱运输车辆、多式联运换装场景中随处可见，承担着箱体之间堆叠锁固、箱体与运输载具固定、吊装作业受力传递的核心作用，是保障集装箱堆码、转运、吊装过程中结构稳定性的关键部件。从实际工程应用来看，不同规格的角块对应不同的箱体适配场景，标准ISO角块适配通用标准集装箱的常规堆码与固定需求，带双耳板的结构件分别适配20英尺、10英尺规格的集装箱框架，其中适配20英尺箱体的双耳板额定工作载荷对应13吨级的作业需求，可匹配12吨级的卸扣完成吊装、锁固作业；适配10英尺箱体的变截面双耳板，经过结构优化后可与8.5吨级卸扣配合使用，满足小规格集装箱的转运与固定需求。在结构设计层面，这类角块采用一体化铸造成型后做机加工处理，主体为带中空腔体的方块结构，表面开设的长条形腰型孔是吊装锁具、扭锁的对接位，侧面的圆形通孔用于穿装固定销、连接拉索或者相邻角块的连接紧固件，中空腔体既可以降低构件自身重量，又能为扭锁、锁销的旋合锁止提供容纳空间，保证锁固后连接件不会突出角块表面，避免堆码时出现干涉。设计过程中需要严格匹配集装箱框架的端部安装边界，角块的安装面与集装箱底侧梁、端梁、顶角件的焊接位置要完全贴合，焊接坡口的预留尺寸要符合集装箱焊接工艺要求，保证焊接后角块与框架的连接强度满足堆码、吊装的载荷要求。针对不同高度规格的集装箱框架，角块的双耳板连接位做了差异化的尺寸调整，可适配8.5英尺、9.5英尺等不同高度的箱体框架，同时针对不同安装位置的角块，比如箱体左上角、右上角、左下角、右下角的安装位，做了对称化的结构设计，既减少了加工时的刀具更换频次，又能降低现场安装时的错装概率。从受力传递路径来看，角块在堆码状态下要承受上层集装箱的全部垂直载荷，同时在运输过程中要承受横向、纵向的惯性冲击载荷，吊装时还要承受整个箱体的起吊拉力，因此结构上的壁厚分布做了针对性的加强，在锁孔、销孔这些应力集中的位置做了圆角过渡处理，避免长期交变载荷下出现应力开裂的问题。实际选型使用时，需要根据集装箱的额定载重、堆码层数、运输工况匹配对应规格的角块，确认角块的安装孔位与箱体框架的梁体位置完全对齐，锁具对接位的尺寸公差要控制在标准允许范围内，保证扭锁、卸扣能够顺畅对接锁止，避免出现锁止不到位导致的箱体移位、脱落风险。
