户外集成式预制金属舱体结构设计

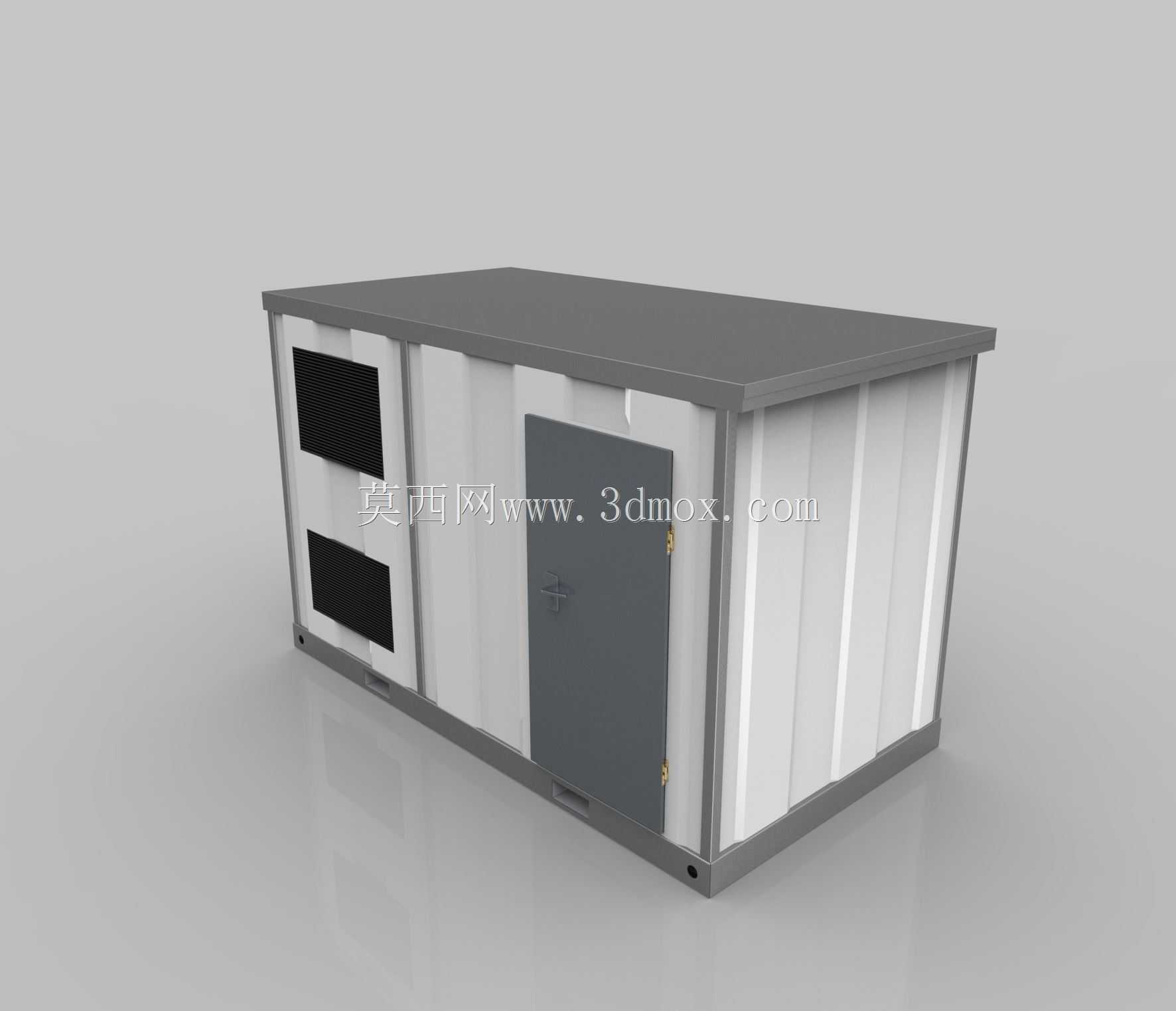

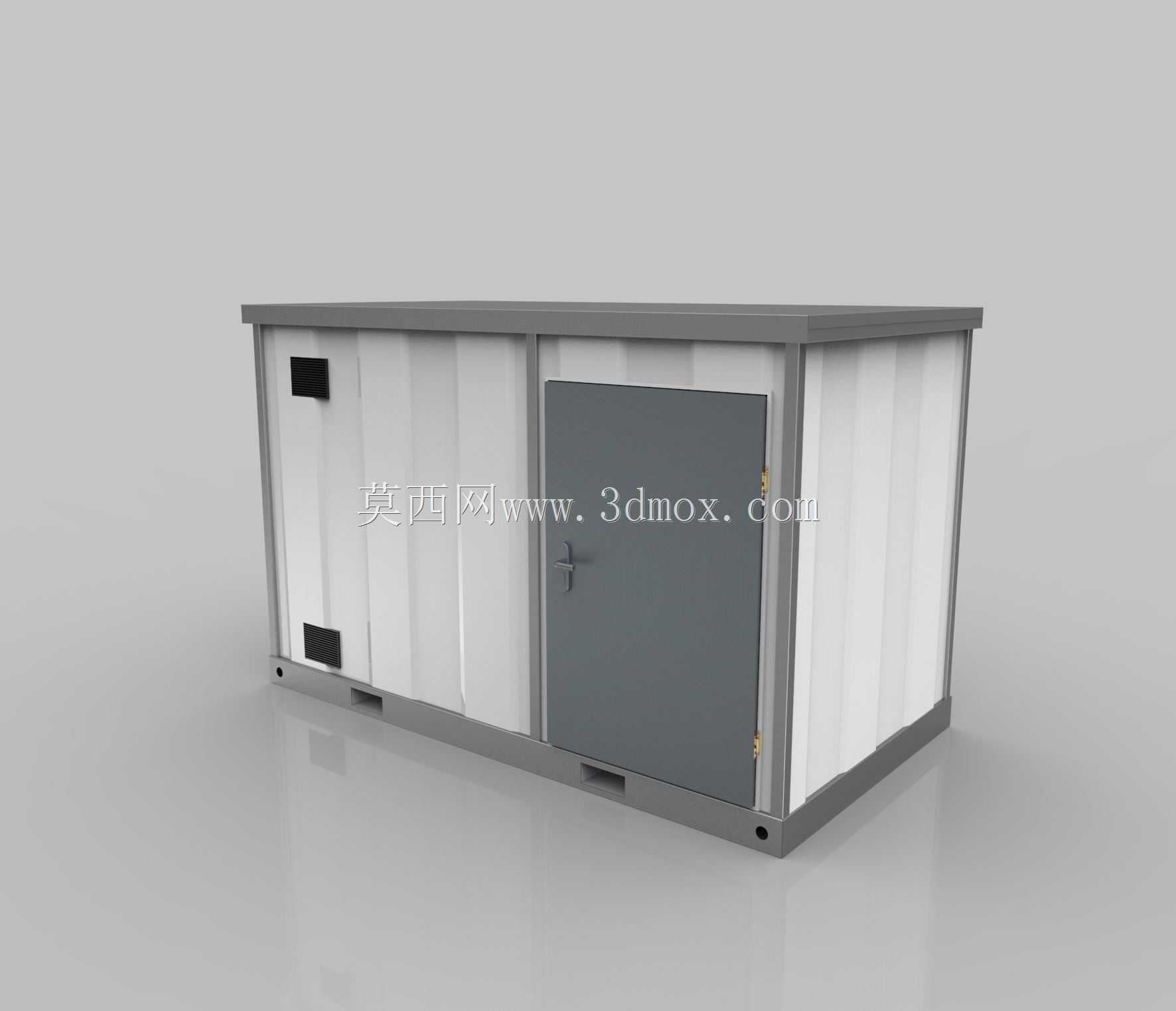

这类金属舱体多用于户外工业场景，作为电力设备、通讯基站设备、环境监测设备或者小型工业集成机组的外置防护载体，替代传统的砖混设备房，能够大幅缩短现场施工周期，适配野外、厂区边角、市政路边等多种不适合土建施工的布设场景。从结构设计来看，舱体整体采用标准集装箱式的框架承重逻辑，底部设置带吊装孔的承力底架，能够满足常规叉车转运、汽车吊装卸的受力要求，底架边缘预留的固定孔位可直接与现场预制的混凝土基础通过膨胀螺栓连接，安装时无需额外做复杂的找平结构，单块基础的水平误差控制在5mm以内即可满足安装要求。舱体侧壁采用瓦楞压型钢板拼接，相比平板结构具备更好的抗侧压能力，能够抵御户外12级以内的阵风载荷，侧壁拼接处采用折边咬合加密封胶填充的工艺，可实现IP54级别的防护等级，阻挡户外扬尘、降雨侵入舱内，保障内部设备的运行环境稳定。舱体正面设置的外开式检修门，合页采用加厚不锈钢材质，门锁采用三点式锁紧结构，关闭后可与门框的密封胶条完全压实，避免雨水从门缝渗入，门体开启角度可达180度，方便后期运维人员进出更换大型内部设备。侧壁预留的两处通风格栅位置，内部可配套安装散热风机或者防尘过滤棉，根据内部设备的发热量选择自然通风或者强制通风的散热方案，格栅的倾斜百叶结构可避免降雨直接溅入通风口。舱顶采用整板折边的微坡设计，坡度控制在3度左右，既不会增加过多的舱体整体高度，又能保证降雨时快速排水，避免舱顶积水造成渗漏。整体外形尺寸遵循标准货运集装箱的模数设计，宽度控制在2.4米左右，长度可根据内部设备的排布需求做3米、6米等不同规格的延伸，高度控制在2.6米以内，满足普通货运车辆的道路运输限高要求，转运时无需办理超限运输审批。设计过程中优先考虑了模块化拼接的可行性，单个舱体的所有壁板、门体、框架部件均采用螺栓连接，现场组装时无需大型焊接设备，两名安装工人配合简单工具即可在4小时内完成整舱的拼装，也可根据后期的扩容需求，在原有舱体的基础上拼接同规格的扩展舱段，无需重新制作整体舱体。舱体的所有外露金属部件均做了户外级粉末喷涂处理，涂层厚度不低于80微米，可适应沿海高盐雾、北方低温冻融、西部强紫外线等不同恶劣户外环境的防腐要求，正常使用场景下的防护寿命可达15年以上。
