后轮驱动车辆用法兰连接式万向节结构

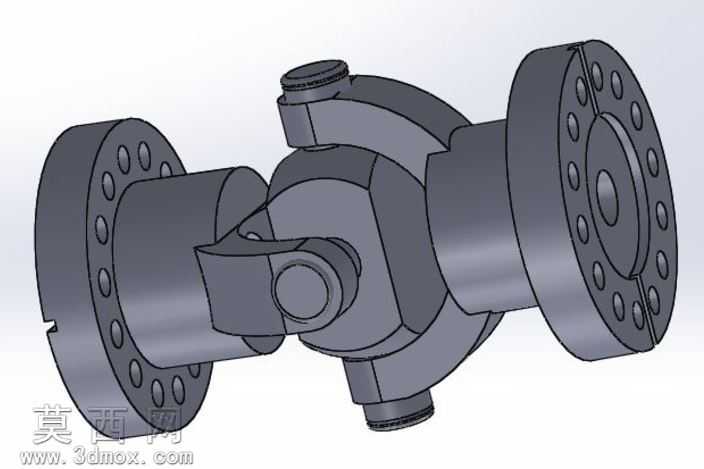

本模型为后轮驱动车辆配套的法兰式万向节三维结构，建模阶段采用SolidWorks完成全参数化特征构建，首先以十字轴为核心基准，依次完成两端法兰叉架、十字轴轴颈、轴承衬套、密封端盖、连接螺栓孔的特征绘制，所有配合尺寸严格参照车用万向节的通用设计规范设定，保证各部件的装配间隙符合实际传动工况要求。建模过程中对法兰盘上的周向连接孔采用圆周阵列特征生成，孔位分度误差控制在0.02mm以内，同时对十字轴与叉架的配合轴颈做了同轴度约束，还原真实部件的装配关系。渲染阶段采用金属哑光材质赋予整体结构，法兰盘表面做了调质钢的质感处理，十字轴轴颈部分添加了轴承配合面的高光质感，密封端盖采用橡胶类哑光材质区分，通过环境光遮蔽效果突出部件的装配层次，清晰展现各零件的衔接位置。结构设计上采用双法兰连接形式，两端法兰盘可分别与变速箱输出端、后桥输入端的法兰盘通过螺栓刚性连接，十字轴结构可补偿两轴之间的角度偏移，满足车辆行驶过程中后桥跳动带来的传动角度变化需求，避免传动过程中出现卡滞、传动效率下降的问题。设计思路围绕后轮驱动车辆的传动工况展开，充分考虑车辆起步、颠簸行驶时的传动角度补偿需求，在十字轴的轴颈位置预留了轴承安装空间，可配套滚针轴承降低传动摩擦阻力，法兰盘上的螺栓孔采用通孔设计，方便现场装配与后期维护拆卸，整体结构无冗余设计，所有特征均服务于动力传递、角度补偿的核心功能，同时还原了实际产品的工艺细节，比如法兰盘边缘的倒角、轴颈处的退刀槽、密封盖的压装槽结构，让模型既具备结构展示价值，也可作为传动系统设计的参考样件使用。
