长杆式润滑脂注油接头结构设计

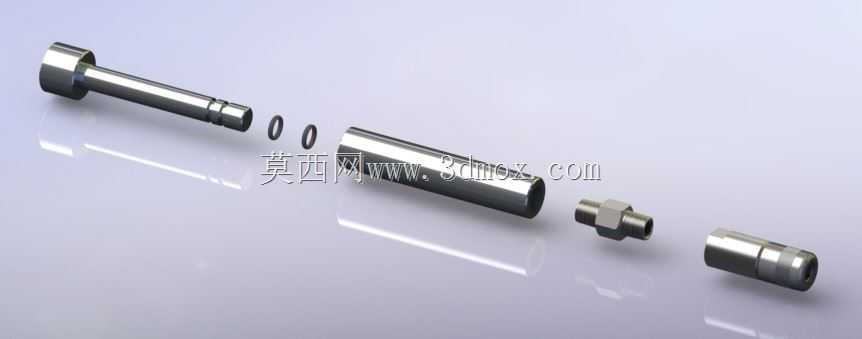

　　这款长杆式注油结构主要面向存在深腔、窄位润滑点的工业设备场景，常见于重型工程机械铰接位、机床内部封闭传动腔、大型减速机内部轴承位这类常规注油枪无法直接对准的润滑点位，解决常规短款油嘴无法伸入、注油时润滑脂外泄无法精准到达摩擦副的问题。从功能设计上，该结构采用阶梯轴式长杆布局，头部为标准内凹式对接结构，可与市面上主流手动、气动注油枪的出油接头实现过盈卡接，注油过程中可承受10MPa以内的注油压力，不会出现接头脱开、润滑脂从对接位置泄漏的情况。杆身采用多段阶梯变径设计，靠近出油端的位置设置了六角拧动位，安装时可使用标准开口扳手卡持该位置施加扭矩，避免拧入过程中杆身受力变形，同时六角位的尺寸匹配常规M8-M10螺纹的拧动扭矩要求，

　　不会出现扳手打滑损伤零件表面的问题。出油端采用内凹式出油孔设计，孔口做了圆弧过渡处理，避免润滑脂注入时在孔口形成堆积堵塞，同时出油端的外螺纹可直接拧入设备预设的润滑安装孔，螺纹段长度适配常规壁厚5-12mm的设备壳体，安装后杆身可伸入设备内部15-40mm的深度，直接将润滑脂输送到轴承滚道、齿轮啮合面这类需要润滑的核心位置，避免润滑脂在腔体内壁流淌浪费。设计过程中针对杆身的同轴度做了公差约束，全杆身径向圆跳动控制在0.05mm以内，既保证长杆伸入深孔时不会与孔壁发生剐蹭，也能保证注油通道的通畅性，内部通油孔采用等直径设计，全程无变径死角，避免长期使用后残留的润滑脂凝固堵塞通道。杆身表面做了镀硬铬处理，表面粗糙度达到Ra0.8，

　　既可以抵御润滑脂中添加剂的腐蚀，也能减少杆身与安装孔之间的摩擦磨损，反复拆装也不会出现表面锈蚀、卡滞的问题。在安装边界上，该注油嘴的头部对接端直径为10mm，安装时需要在设备外侧预留至少12mm的操作空间，方便注油枪接头对接卡入，六角拧动位的对边宽度为8mm，拧入时扳手的活动空间需要预留至少20mm的径向空间，避免扳手与设备周边结构干涉。针对润滑管路堵塞的工况，该结构的长杆设计可直接穿过堵塞的管路通道，注油前可先向腔体内注入溶剂疏通凝固的旧润滑脂，再通过锤击式注油的方式冲入新的液压油或者润滑脂，冲开凝固堵塞的油路，不需要拆解设备壳体即可完成油路疏通与润滑脂补充，大幅降低设备维护的拆解工作量，尤其适合野外作业、无法大规模拆解的重型设备维护场景。
