润滑脂注油接头内部结构拆解展示

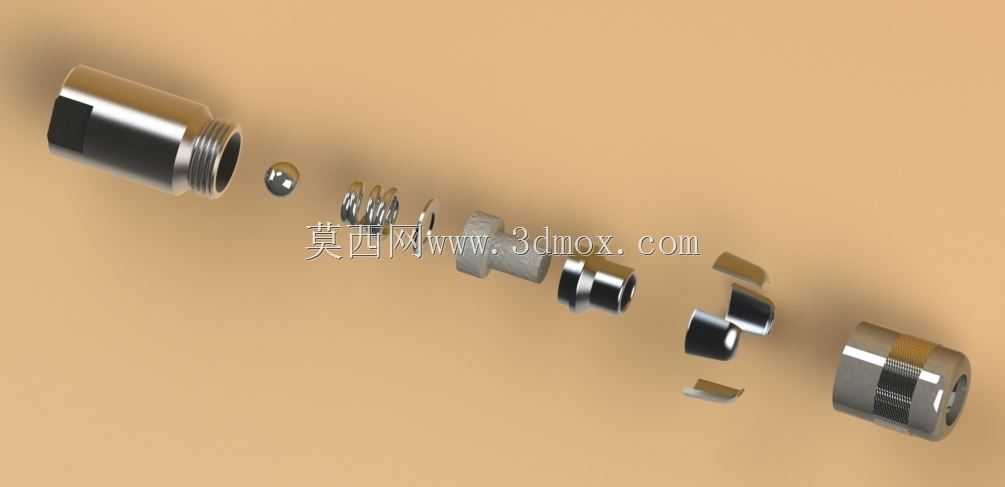

这类注油接头主要应用在各类需要定期加注润滑脂的工业设备、工程机械、传动部件上，是润滑系统末端直接对接设备润滑点位的核心连接件，日常设备维护中，润滑脂枪通过该接头将高压润滑脂注入轴承、销轴、导轨副等摩擦副内部，避免摩擦面干磨造成的零件过早失效。从拆解结构来看，整个接头采用分体式装配设计，内部依次集成了钢球密封、复位弹簧、阀芯限位结构以及端部锁紧卡瓣，各零件沿接头轴向依次排布，无多余冗余结构。钢球在非注油状态下依靠弹簧预紧力压合在进油端的密封锥面上，能够有效阻挡设备内部的润滑脂反向溢出，同时避免外界粉尘、水汽进入润滑腔道污染油脂；当注油枪对接施加压力时，钢球克服弹簧力向后退让，打通注油通道，高压润滑脂即可顺着内部流道进入设备润滑点，注油压力撤除后弹簧快速推动钢球复位，自动切断通道完成密封。端部的卡瓣结构用于和注油枪枪头形成快速卡接，无需额外螺纹旋合，现场维护时可实现一秒对接，适配市面上绝大多数标准规格的手动、气动润滑脂枪。设计过程中需要严格控制内部流道的通径尺寸，通径过小会导致注油阻力过大，高压下容易出现油脂泄漏，通径过大则会造成钢球密封行程过长，复位滞后引发渗油问题；外螺纹端的尺寸公差需要符合通用润滑点的安装螺纹标准，安装时无需额外加工适配接口，可直接拧入设备预设的螺纹安装孔内，接头外露部分的外形采用六角结构，方便使用普通扳手完成拧紧作业，安装边界预留足够的扳手操作空间，不会和周边相邻零部件产生干涉。内部弹簧的刚度经过匹配计算，既要保证非工作状态下的密封压力足够，又要避免刚度过大导致注油时需要施加过高的枪头压力，降低维护操作的劳动强度。各金属零件表面均做了防锈处理，能够适应车间多油污、多粉尘的复杂工况，长期使用不会出现锈蚀卡滞的问题，保证注油动作顺畅，密封性能稳定。
