山地自行车锚机链轮结构三维设计

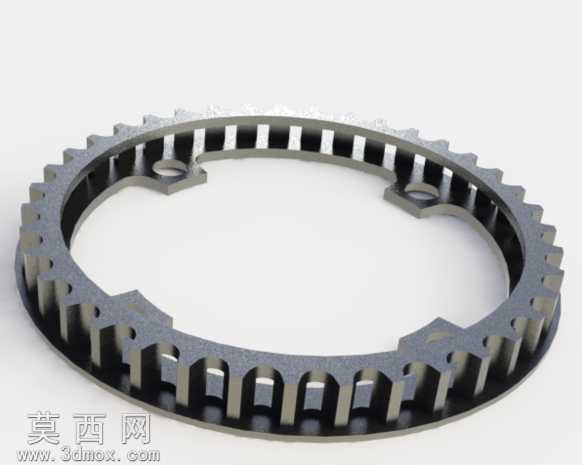

本作品为山地自行车锚机链轮的三维参数化设计模型，建模阶段采用SolidWorks完成全特征构建，首先依据链传动啮合原理确定链轮的节距、齿形角、齿根圆弧半径等核心参数，通过草图绘制链轮的内外轮廓基准，先完成环形基体的拉伸成型，再对轮齿部分进行齿形放样与阵列操作，保证每一个轮齿的齿廓曲线符合啮合传动的精度要求，避免传动过程中出现跳齿、卡链的问题。模型细节处理上，针对链轮上的安装定位孔、减重槽结构进行了单独的特征切除，既还原了实物的装配定位功能，也通过均匀分布的槽体结构还原了零件轻量化的设计思路，轮齿侧边的倒角、安装孔的沉头结构都做了精细化的特征处理，完全匹配实际机加工的工艺要求。材质与渲染阶段，为模型赋予了高强度合金钢的材质属性，调整金属材质的粗糙度、反射率参数，还原经过表面发黑处理的链轮金属质感，渲染时采用柔和的侧方打光，清晰呈现轮齿的啮合轮廓、基体的厚度层次以及槽孔的结构细节，让模型的视觉效果贴近真实工业零件的实物状态。结构设计层面，该链轮采用薄型环形基体设计，在保证轮齿啮合强度的前提下尽可能降低零件自重，适配山地自行车轻量化的整车设计需求，内圈的定位凸台与安装孔位完全匹配自行车锚机的装配尺寸，可直接用于虚拟装配验证、传动运动仿真，也可作为相关零件数控加工的参考模型，整个建模过程完全遵循机械设计的规范要求，所有特征参数均可编辑调整，方便后续根据不同规格的链条、不同车型的装配需求修改链轮尺寸，适配不同的传动比设计要求。
