机械传动用立式轴向支撑结构件

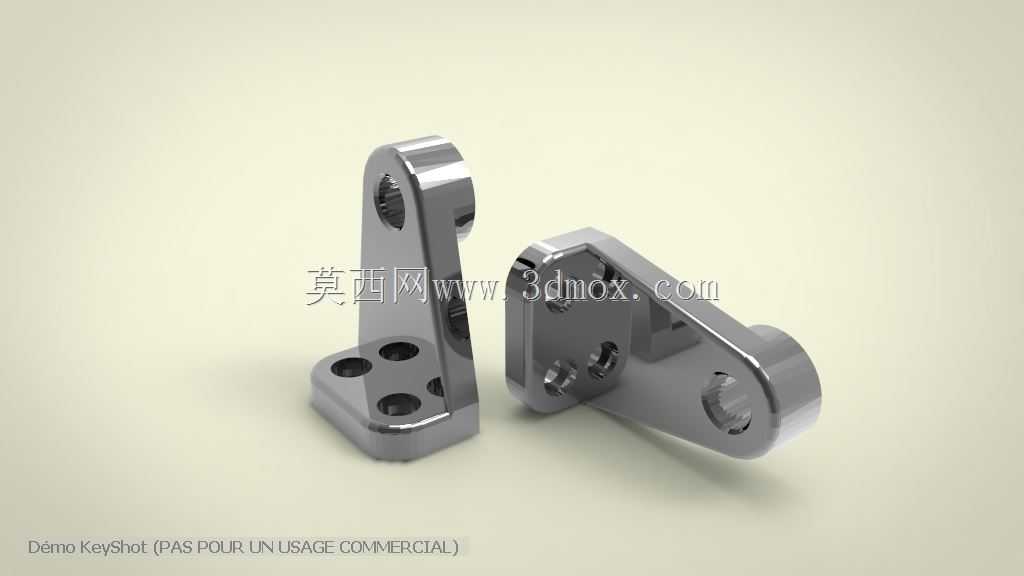

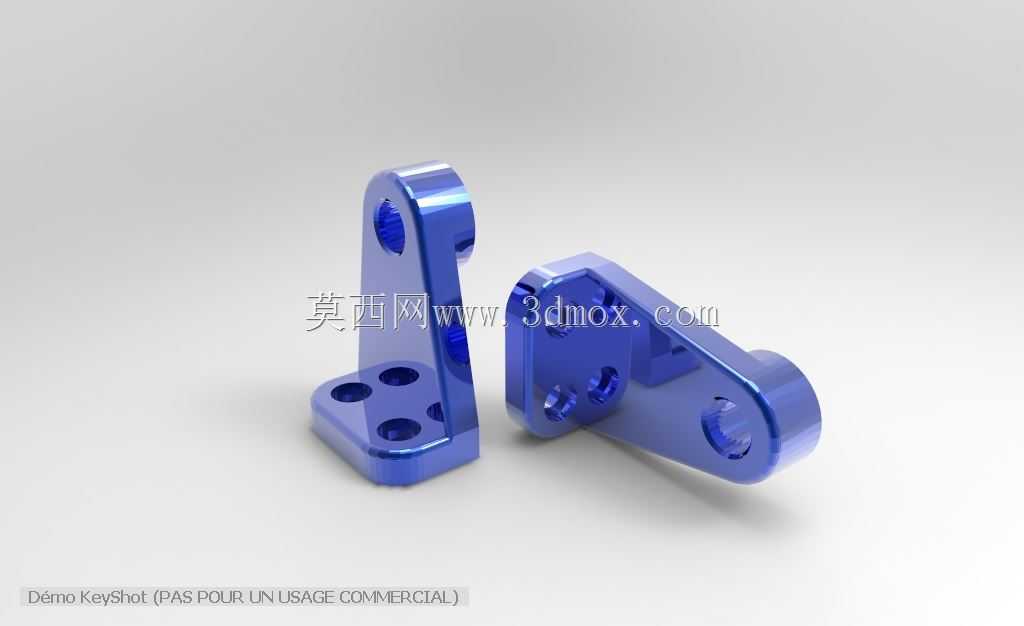

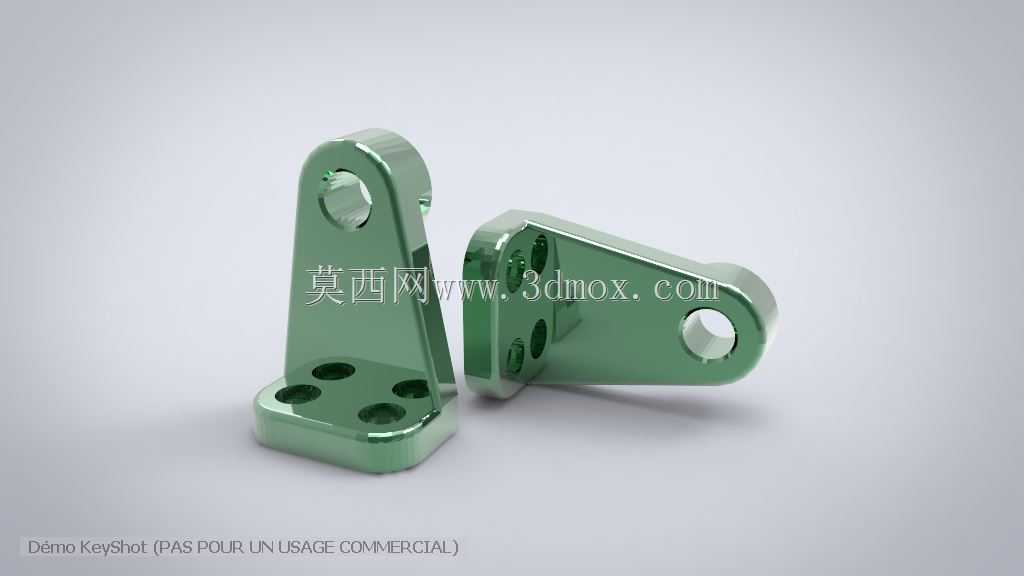

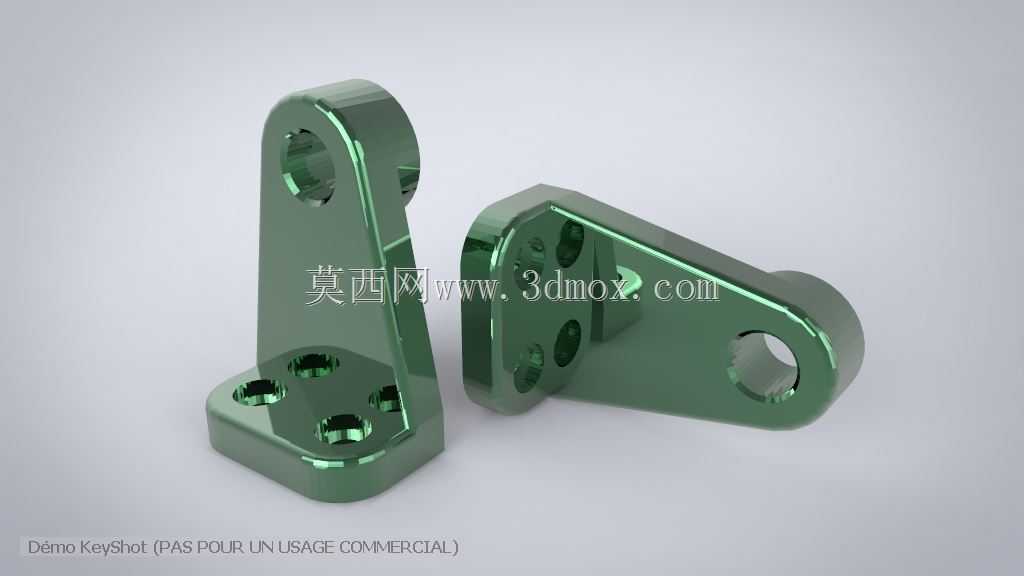

这类轴向支撑构件多应用在轻工自动化输送线、小型传动模组以及非标工装的轴系限位场景中，核心作用是为贯穿的光轴、销轴提供径向承载与轴向窜动限制，避免轴件在往复运动、旋转传动过程中出现偏移、晃量，保障整套传动副的运行同轴度。从结构设计来看，构件分为立式安装与卧式配对两种使用形态，底座部分预留了三个沉头安装孔，孔位间距按照常规型材安装槽距做了适配，安装时可直接通过内六角螺栓固定在铝型材安装面或者钢板加工基面上，不需要额外做转接板适配，能减少现场安装的加工工作量。支撑臂部分做了变厚度的加强过渡，从底座到轴孔位置的壁厚逐步调整，既避免了直角连接处的应力集中问题，也能在承受径向载荷时减少形变，轴孔位置做了镗孔精度预留，实际加工时可根据适配轴径做精镗处理，孔端的倒角设计既方便轴件穿装，也能减少轴件转动时的孔口磨损。在实际选型使用时，要注意安装基面的平面度误差不能超过0.1mm，否则锁紧安装螺栓后会导致支撑臂出现微变形，直接影响轴孔的同轴度，进而造成轴件转动卡滞、磨损加快的问题；如果是配对使用两个支撑件做跨距支撑，需要提前校准两个轴孔的同轴度，可通过试穿标准芯轴的方式调整安装位置，确认芯轴转动无卡滞后再完全锁紧固定螺栓。这类支撑件相比一体式的轴承座结构，结构更紧凑，占用安装空间更小，适合在安装空间受限、载荷不大的轻载传动场景使用，比如小型皮带线的从动辊支撑、气动滑台的导向轴限位、检测工装的定位轴固定等场景都能适配，设计时没有多余的冗余结构，所有轮廓都做了圆角过渡，既避免了安装调试时的锐边划伤风险，也能减少加工时的应力残留，提升构件的长期使用稳定性。
