2.2英寸密封型深沟球轴承三维结构

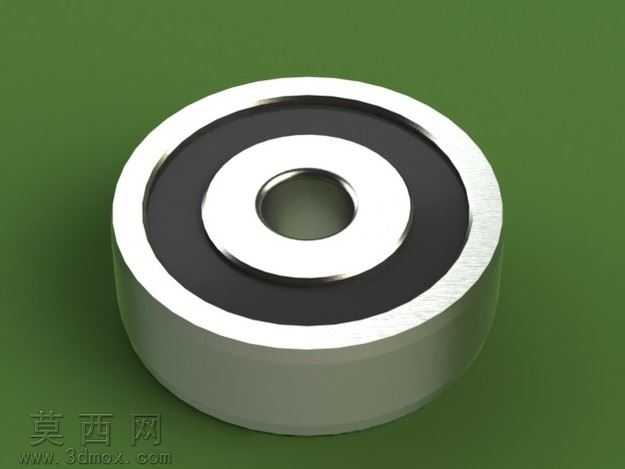

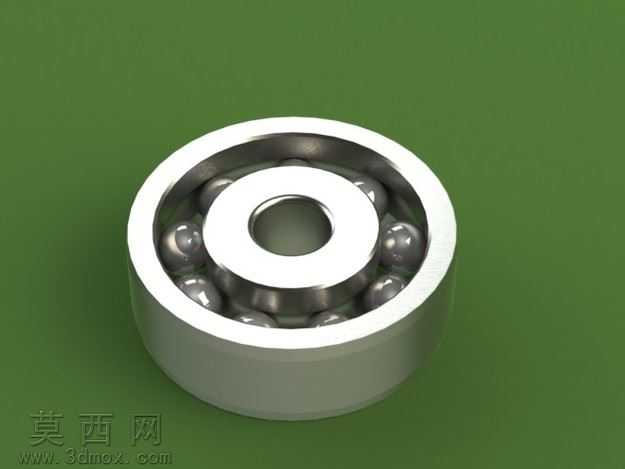

本作品为2.2英寸规格带密封圈的深沟球轴承三维建模成果，建模过程以真实滚动轴承的工业设计参数为基准，在三维建模环境中首先完成轴承各组成零件的独立建模，再通过装配约束完成整体总成的搭建。首先构建轴承内圈结构，精准绘制内圈的滚道圆弧曲面，保证滚道曲率与滚动体的匹配度，内圈中心通孔按照2.2英寸规格对应的安装尺寸设定，内圈端面做倒角处理，还原工业轴承的安装导向工艺特征。其次构建轴承外圈结构，外圈的外圆柱面保证圆柱度公差符合设计要求，外圈内侧的滚道与内圈滚道同轴度严格对齐，为滚动体的排布预留精准的运行空间。之后构建滚动体部分，按照深沟球轴承的钢球排布规则，计算对应节圆直径下的钢球数量，每个钢球为标准球体，通过圆周阵列命令完成所有钢球在滚道内的均匀排布，保证钢球与内外滚道的相切约束完全符合实际装配关系。随后构建两侧的橡胶密封圈结构，密封圈嵌入外圈的密封槽内，与内圈的密封挡边形成贴合的密封结构，还原密封型轴承防异物侵入、防润滑脂泄漏的结构特性，密封圈的材质在渲染环节设置为黑色橡胶材质，调整材质的粗糙度参数模拟橡胶的哑光质感。金属零件部分，内外圈与钢球均采用轴承钢材质，渲染时调整金属材质的反射率、高光参数，还原轴承钢经精加工后的金属光泽，边缘处做细微的倒角光影处理，体现机械加工的工艺细节。整体装配完成后，对轴承的转动自由度进行校验，保证内圈与外圈可围绕公共轴线相对转动，滚动体可在滚道内自由滚动，完全还原真实轴承的运动特性。渲染环节采用纯色背景突出轴承主体，打光采用柔和的多光源布局，避免金属表面出现过曝的高光区域，清晰展现轴承各部分的结构层次，既可以作为机械设计教学的演示模型，也可用于设备装配场景的配套零部件调用，帮助设计者直观理解密封型深沟球轴承的内部构造与装配逻辑。
