五段式钣金弯头结构设计作品

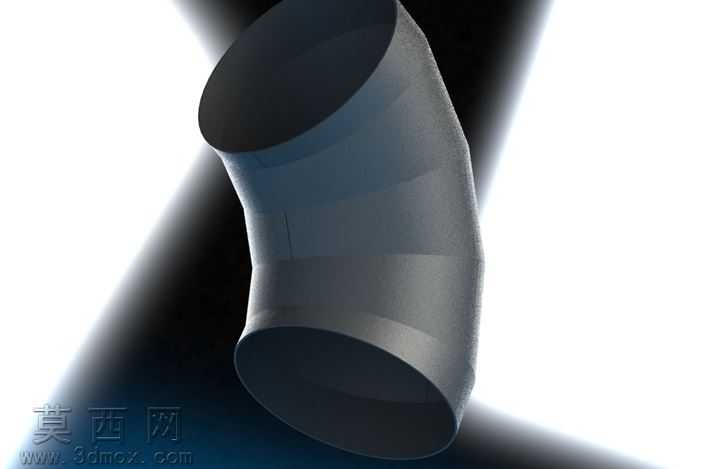

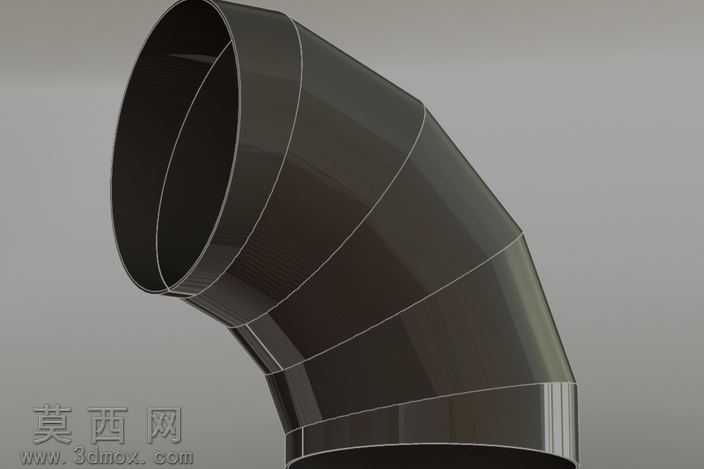

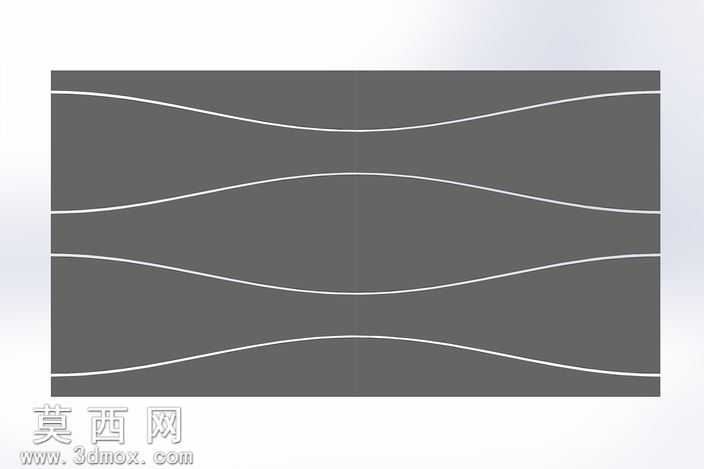

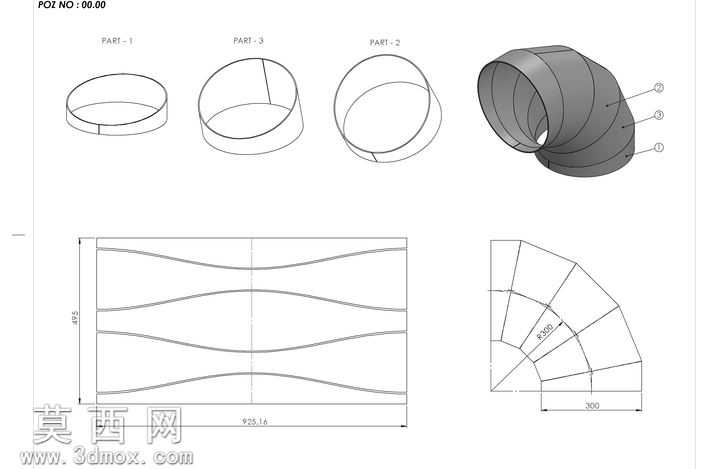

本作品为五段拼接式钣金弯头，整体采用等径圆弧转弯结构设计，建模过程严格遵循钣金加工工艺逻辑，先确定核心参数：端口通径300mm、转弯中心半径300mm、板材壁厚3mm，再将90度转弯路径均匀拆分为五段独立的斜截圆筒单元，每一段单元的两端斜切角度经过精准计算，确保拼接后能够形成顺滑无错位的圆弧转弯通道，避免传统整弯工艺成型难度大、加工精度难控制的问题。建模阶段先绘制基础圆筒基体，通过参考平面定位每一段的斜切截面，逐段生成单个拼接段的实体模型，同时同步预留钣金折弯所需的工艺缺口与拼接止口，确保每一段单元都能够通过平板下料、折弯卷圆的工序加工成型，无需复杂的冲压模具即可完成生产。材质设定上采用常用的冷轧钢板材质，渲染时还原金属板材的哑光磨砂质感，对拼接接缝处做了贴合实际加工的细节处理，既体现钣金构件的工艺特征，也清晰展示各段之间的装配关系。结构设计上充分考虑钣金加工的可行性，每一段展开后的平板轮廓均为规则的可下料图形，无复杂异形轮廓，能够直接导入激光切割、等离子切割设备完成下料，卷圆后各段之间采用焊接或者咬口的方式即可完成拼接，成型后的弯头内壁顺滑无凸起，能够有效降低通风、除尘管路系统内的风阻，减少介质输送过程中的能耗损失。设计思路围绕易加工、易装配、低成本的核心需求展开，摒弃了传统一体弯头需要专用成型模具的高成本方案，采用分段拼接的结构形式，既保证了弯头的转弯弧度精度，也大幅降低了小批量生产场景下的加工门槛，同时统一的段式结构也便于后期运输与现场装配，能够适配不同安装空间的管路布局需求，建模过程中同步验证了每一段的展开可行性，确保模型数据能够直接对接生产工序，不存在无法下料、无法折弯的工艺冲突，各段之间的对接面经过角度匹配，拼接后能够保证整体的同轴度与转弯角度精度，避免出现安装错位、密封不严的问题。
