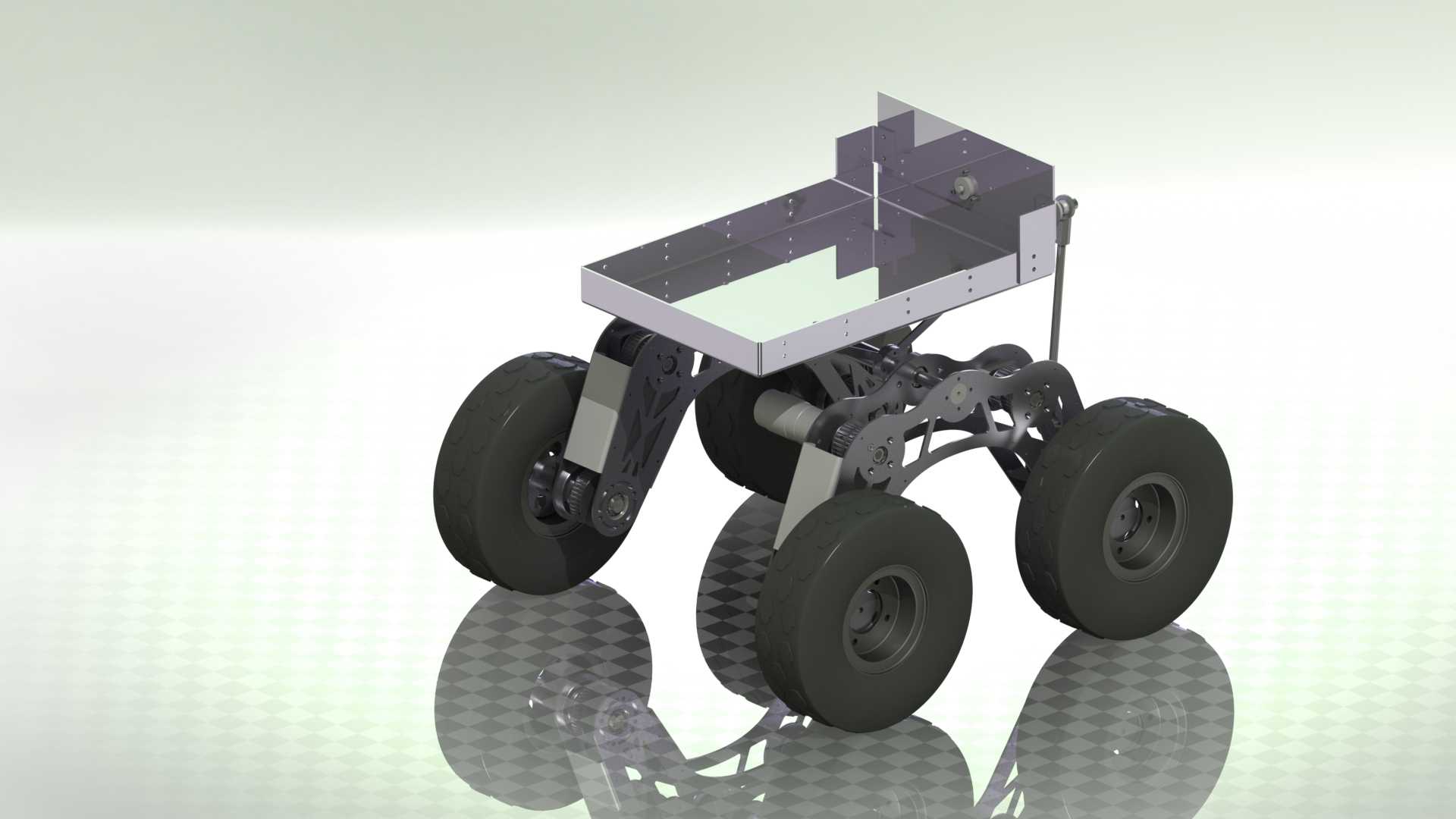

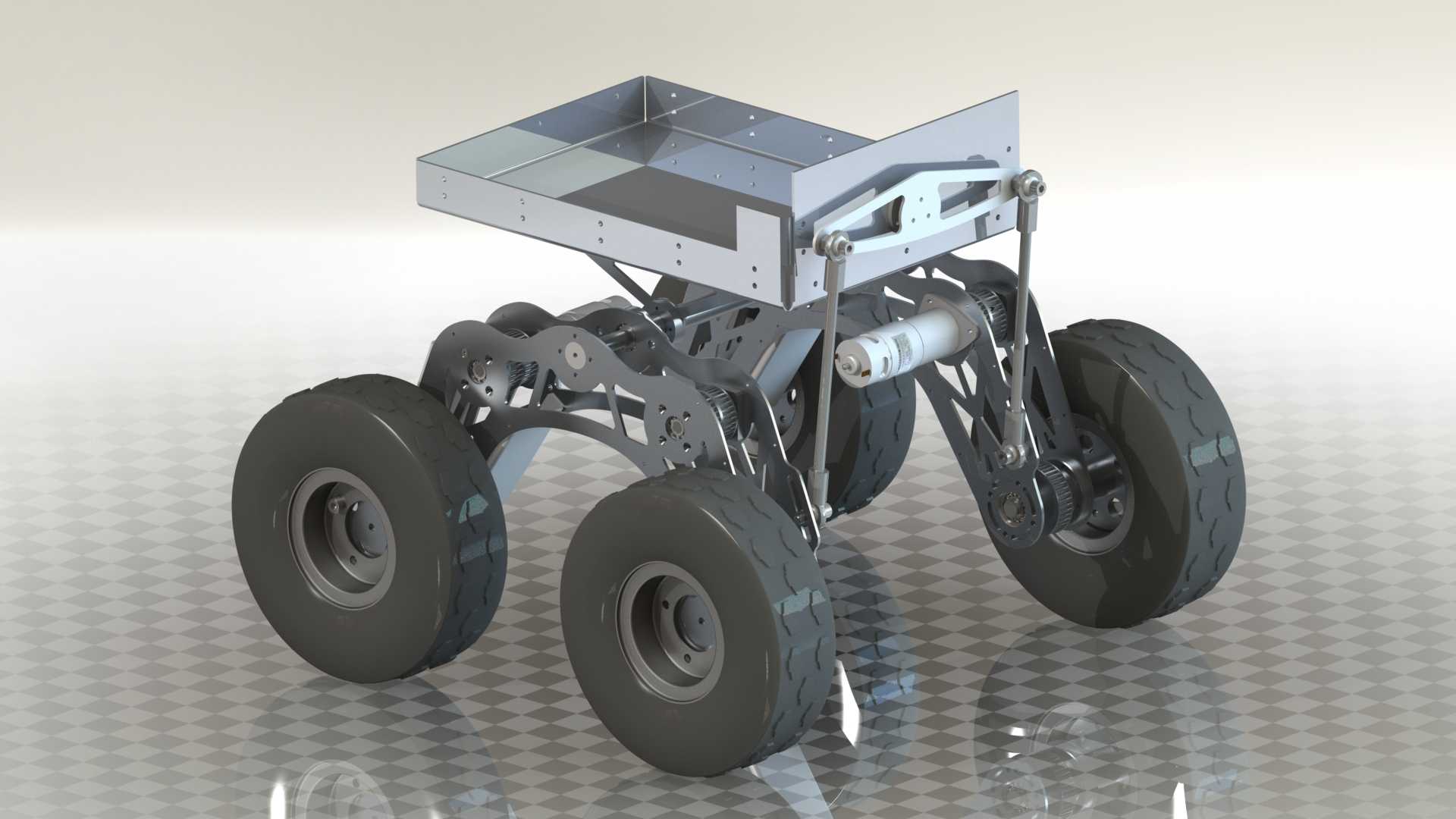

高机动全地形四轮行走机器人结构

这款四轮驱动行走平台的设计初衷，是解决非结构化地形下的设备搭载移动需求，常见的应用场景涵盖野外地质勘探点位的设备转运、复杂厂区内的管线巡检搭载、灾后狭窄废墟区域的探测作业，相比常规轮式底盘，它能应对碎石堆、浅沟、倾斜坡面、硬质凸起障碍等普通轮式设备无法通行的路况。从结构设计逻辑来看，整个底盘采用独立摇臂式悬架布局，四个车轮分别通过多连杆结构与主体车架连接，单侧的前后轮摇臂通过铰接结构联动，当单侧车轮遇到凸起障碍抬升时，摇臂结构会将位移传递至同侧另一车轮，保证四个轮胎始终与地面保持接触压力，不会出现常规刚性底盘单轮悬空打滑的问题，整套悬架没有采用复杂的液压或电子辅助差速控制，纯机械结构就能实现轮间的载荷自适应分配，大幅降低了野外作业的故障概率。车架上部预留了平整的安装搭载平面，四周预留了标准的安装孔位，可以根据不同作业需求搭载探测传感器、小型作业机械、储物载物舱等不同功能模块，安装平面的高度经过反复校核，既保证了底盘通过障碍时上部搭载设备不会与地面凸起发生剐蹭，也控制了整车的重心高度，避免在侧倾坡面行驶时出现倾覆风险。动力单元布置在车架中部的空腔位置，重心落在整车几何中心附近，动力通过传动结构分别输出至四个车轮，保证每个车轮都能获得足够的驱动力，在泥泞或者松软路面行驶时，四轮同时输出扭矩可以减少单轮打滑陷车的概率。车轮选用大直径宽幅橡胶轮胎，胎面带有较深的防滑纹路，既可以在硬质路面提供足够的抓地力，也能在松软土质路面降低接地比压，减少沉陷风险。整套行走机构的铰接转动部位都设计了耐磨衬套的安装位，长期在多尘环境下作业也能保证转动顺畅，减少维护频次。在结构尺寸的边界设计上，整车宽度控制在狭窄通道可通行的范围内，能够顺利通过常规的人行通道、废墟间隙，轮距与轴距的匹配经过反复运动仿真验证，在越障过程中悬架的摆动行程不会与车架、上部搭载空间发生干涉，最大越障高度可以达到车轮半径的三分之二，能够轻松跨过常规的路沿、石块、管线等障碍物，不需要额外辅助就能完成复杂地形的通行作业。
