高频手术器械用六针医疗连接器结构

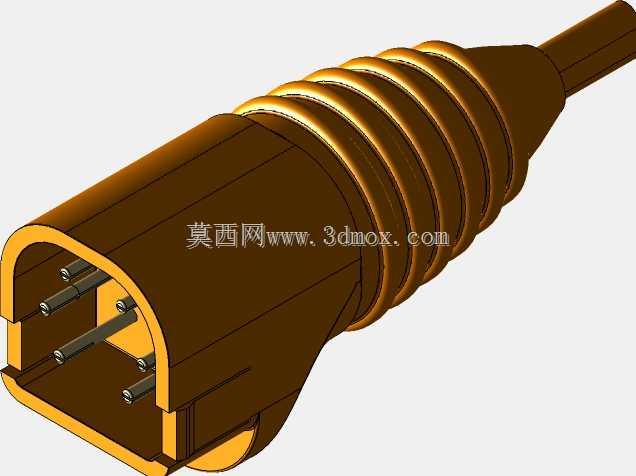

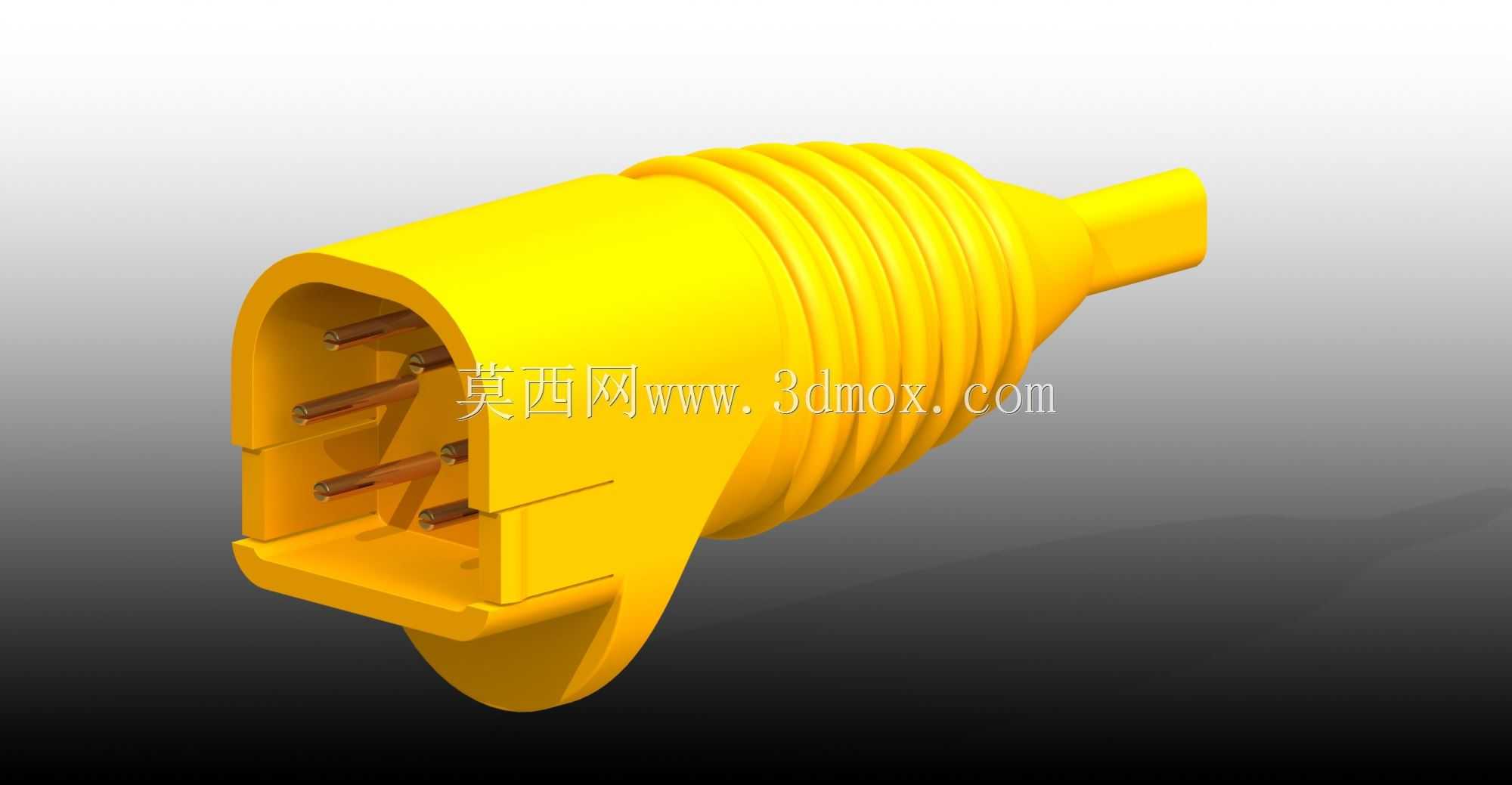

这款六针连接器主要适配高频外科手术设备的手持操作端，在双极剪、高频镊子这类微创术式常用器械上承担信号与能量传输的核心作用，手术过程中术者握持器械操作时，连接器需要在反复插拔、线缆弯折拖拽的工况下保持稳定的导通性能，不能出现接触不良导致的能量输出中断，也不能因绝缘失效引发术中安全隐患。从结构设计来看，整体采用带尾部波纹护套的一体式塑壳结构，尾部的多道环形波纹结构并非装饰设计，而是针对器械线缆反复弯折的疲劳工况做的应力释放结构，当术者调整器械角度、拖拽线缆时，波纹段可以通过自身形变吸收弯折应力，避免线缆根部因反复弯折出现线芯断裂、护套开裂的问题，这一结构的弯折半径经过适配常规医用硅胶线缆的参数设定，能满足临床使用中数千次弯折的寿命要求。接口端采用侧向卡扣式锁紧结构，插合后卡扣会卡在设备端的对应卡槽内，避免术中器械牵拉导致连接器意外松脱，拆卸时只需按压卡扣解锁部位即可顺利拔下，单手即可完成操作，适配手术中快速更换器械的操作需求。内部六根插针采用错位排布方式，相邻插针之间设置绝缘隔筋，避免高压高频信号传输时出现爬电、串扰问题，插针的伸出长度做了差异化设计，接地针长于信号针与能量传输针，插合时优先接通接地回路，拔离时最后断开接地，从结构层面规避插拔瞬间的漏电风险。安装边界方面，连接器插合端的外形轮廓做了圆弧过渡处理，没有尖锐棱角，避免刮碰手术无菌单或者划伤术者手套，塑壳外壁的防滑筋位设置在插拔施力区域，即便佩戴乳胶手套也能顺利施力完成插拔操作，不会出现打滑问题。内部插针的焊接端设置了线芯挡台，焊接线缆时可以避免焊锡溢到插针配合面影响接触精度，塑壳内部的灌胶槽结构可以在装配完成后填充密封胶，实现接口端的密封防护，避免术中使用的生理盐水、消毒液体渗入连接器内部造成短路故障。
